Hier finden Sie die Sicherungskasten-Belegung für den SEAT Toledo Mk4/NH der Baujahre 2012 bis 2019. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsbelegung SITZ Toledo 2012-2019
Die Sicherung des Zigarettenanzünders (Steckdose) im SEAT Toledo ist die Sicherung Nr. 47 (2012-2015) oder Nr. 44 (2016-2019) im Sicherungskasten der Instrumententafel.
Farbcodierung von Sicherungen
| Farbe | Amperebewertung |
|---|---|
| Schwarz | 1 |
| Lila | 3 |
| Hellbraun | 5 |
| Braun | 7.5 |
| rot | 10 |
| Blau | 15 |
| Gelb | 20 |
| Weiß oder transparent | 25 |
| Grün | 30 |
| Orange | 40 |
Position des Sicherungskastens
Passagierabteil
Die Sicherungen befinden sich auf der fahrerseitigen Schalttafel hinter einer Abdeckung.

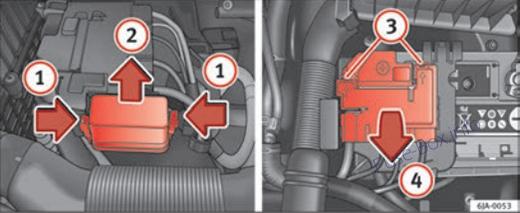

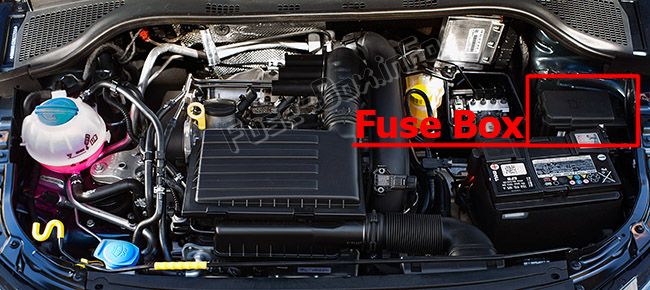

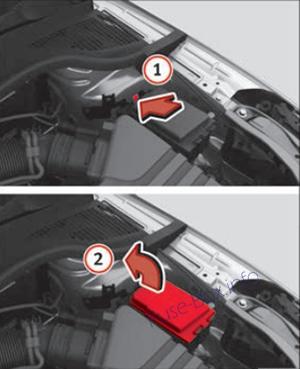

Motorraum
2012-2015
oder
2016-2019
oder
ad vertisements
Sicherungsdiagramme
2012, 2013, 2014, 2015

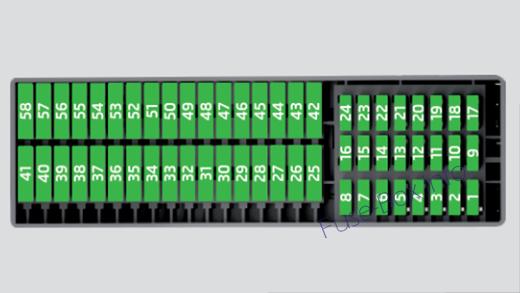

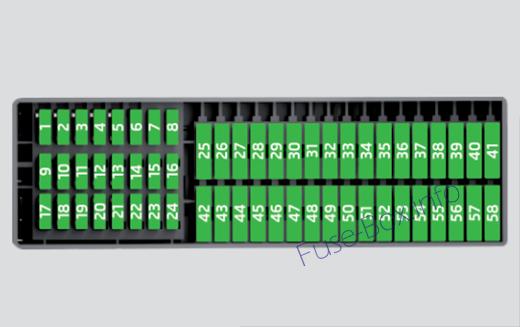

Instrumententafel
linkes Lenkrad
rechtes Lenkrad
ad vertisements
Zuordnung von Sicherungen in der Instrumententafel (2012)
| № | Elektrische Ausrüstung |
|---|---|
| 1 | S – Zündung |
| 2 | START STOP |
| 3 | Instrumententafel, Scheinwerferbereichssteuerung, Telefon, Ölstandsensor |
| 4 | ABS / ESC-Steuergerät |
| 5 | Benzinmotor: Tempomat |
| 6 | Rückfahrscheinwerfer (Schaltgetriebe) |
| 7 | Schalter, Motorsteuergerät, Automatikgetriebe |
| 8 | Bremsschalter, Kupplungsschalter, Lüfter |
| 9 | Heizungsbedienfeld, Steuergerät für Klimaanlage, Einparkhilfe, elektrische Fensterheber, Kühlerlüfter, Scheibenwischerdüsen |
| 10 | DC / DC-Wandler |
| 11 | Außenspiegelsteuerung |
| 12 | Steuergerät für Abschlepphalterung |
| 13 | Automatisches Getriebesteuergerät, automatischer Gangwahlschalter |
| 14 | Scheinwerferbereichssteuerung |
| 15 | Vakant |
| 16 | Servolenkung, Geschwindigkeitssensor, Motorsteuergerät |
| 17 | Tagfahrlicht für Radio (START-STOP) |
| 18 | Beheizte Spiegel |
| 19 | Zündeinlass |
| 20 | Motorsteuergerät, Kraftstoffpumpensteuergerät, Kraftstoffpumpe |
| 21 | Rückfahrscheinwerfer (Automatikgetriebe), Nebelscheinwerfer mit ECKEN-Funktion |
| 22 | Heizungsbedienfeld, Steuergerät der Klimaanlage, Telefon, allgemeine Instrumententafel, Lenkradwinkelsensor, Multifunktionslenkrad, automatische Getriebeschlüsselverriegelung |
| 23 | Innenbeleuchtung, Handschuhfach- und Gepäckraumbeleuchtung, Seitenlichter |
| 24 | Zentrale Steuereinheit für das Fahrzeug |
| 25 | Vakant |
| 26 | Heckscheibenwischer |
| 27 | Vakant |
| 28 | Benzinmotor: AKF-Ventil, zusätzliche Heizung |
| 29 | Einspritzung, Kühlmittelpumpe |
| 30 | Kraftstoffpumpe, Zündung, Tempomat |
| 31 | Lambdasonde |
| 32 | Hochdruckkraftstoffpumpe, Druckventil |
| 33 | Motorsteuergerät |
| 34 | Motorsteuergerät, Vakuumpumpe |
| 35 | Tastenbeleuchtung, Kennzeichenbeleuchtung, Standlicht, Scheinwerferwaschanlage |
| 36 | Hauptträger |
| 37 | Nebelschlussleuchte, DC / DC-Wandler |
| 38 | Nebellichter |
| 39 | Heizlüfter |
| 40 | Vakant |
| 41 | Beheizte Vordersitze |
| 42 | Heizbare Heckscheibe |
| 43 | Horn |
| 44 | Scheibenwischer |
| 45 | Heckklappenverriegelung, Zentralverriegelung |
| 46 | Alarm |
| 47 | Zigarettenanzünder, Steckdose im Gepäckraum |
| 48 | Abs |
| 49 | Blinker, Bremslichter |
| 50 | DC-DC-Wandler, Radio |
| 51 | Elektrischer Fensterheber (Fahrer + hinten links) |
| 52 | Elektrische Fensterheber (Beifahrer + hinten rechts) |
| 53 | Scheibenwaschanlage |
| 54 | START-STOP allgemeine Instrumententafel, Modul unter dem Lenkrad, Multifunktionslenkrad |
| 55 | Steuergerät für Automatikgetriebe |
| 56 | Scheinwerferwaschanlage |
| 57 | Abblendlicht (linke Seite) |
| 58 | Abblendlicht (rechte Seite) |
ad vertisements

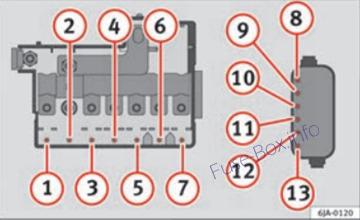

Motorraum
Version 1
Version 2
Zuordnung von Sicherungen im Motorraum (2012)
| Nummer | Elektrische Ausrüstung |
|---|---|
| 1 | Generator |
| 2 | Vakant |
| 3 | Innenraum (Version 1) / Sicherungsblockstromversorgung (Version 2) |
| 4 | Zusätzliche elektrische Heizung (Version 1) / Innenraum (Version 2) |
| 5 | Innere |
| 6 | Kühlerlüfter, Steuergerät für Glühkerzensystem |
| 7 | Elektrohydraulische Servolenkung |
| 8 | Abs |
| 9 | Kühlerlüfter |
| 10 | Automatikgetriebe |
| 11 | Abs |
| 12 | Zentrale Steuereinheit |
| 13 | Zusätzliche elektrische Heizung |
2016
Instrumententafel

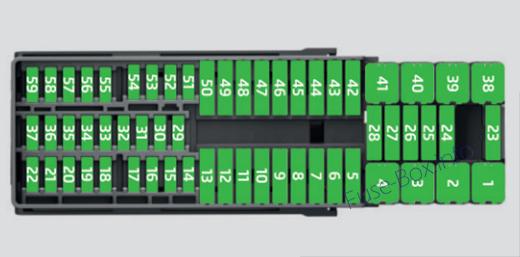

linkes Lenkrad

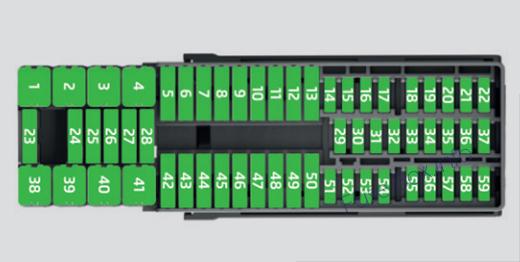

rechtes Lenkrad
ad vertisements
Zuordnung von Sicherungen in der Instrumententafel (2016)
| № | Verbraucher |
|---|---|
| 1 | Linkes Licht |
| 2 | Zentralverriegelung |
| 3 | Zündsystemrelais |
| 4 | Rechtes Licht |
| 5 | Elektrische Fensterheber – Fahrer |
| 6 | Zentrale Steuereinheit – Innenbeleuchtung |
| 7 | Horn |
| 8 | Abschlepphalterung – Linkes Licht |
| 9 | Steuerhebel unter dem Lenkrad, Motorsteuergerät (ohne Keyless Access), Automatikgetriebe (ohne Keyless Access), Wählhebel für Automatikgetriebe (ohne Keyless Access), ESC (ohne Keyless Access), Anhängersensor-Steuergerät (ohne Keyless Access), Lenkkraftassistent (ohne Keyless Access), Airbag (ohne Keyless Access) |
| 10 | Elektrisches Fenster – hinten links |
| 11 | Scheinwerferwaschanlage |
| 12 | Radio- und Navigationsanzeige |
| 13 | Vorbereitung als Taxi |
| 14 | Steuerhebel unter Lenkrad, Lichtschalter, Traktionssperre mit Zündschlüssel (Automatikgetriebe), Scheinwerferblinker, SmartGate-Steuergerät, Regensensor, Telefonvorbereitung |
| 15 | Steuergerät für Klimaanlage, Wählhebel für Automatikgetriebe, Diagnoseanschluss |
| 16 | Instrumententafel |
| 17 | Alarmsensor, Hupe |
| 22 | Automatische Windschutzscheibe und Frontscheibe |
| 23 | Beheizte Vordersitze |
| 24 | Klimaanlage Lüfter, Heizung, Steuergerät für Klimaanlage, Heizung |
| 26 | Heizschalter für Vordersitz. |
| 27 | Heckscheibenwischer |
| 29 | Airbag (Keyless Access) |
| 30 | Elektrische Fensterheber, Scheinwerferschalter, Rückfahrlichtschalter, Steuergerät für Klimaanlage, Steuergerät für Einparkhilfe, Außenspiegel, Vorschub für die mittlere Tastenleiste, Vorschub für die seitliche Tastenleiste, Innenspiegel, Telefonvorbereitung |
| 31 | Kraftstoffpumpe, Kühlerlüftersteuergerät, Tempomat, Relaisspule für die Windschutzscheibe und das Heckscheibenwaschsystem |
| 32 | Diagnosebuchse, Scheinwerferbereichsregler, Steuerhebel unter dem Lenkrad |
| 33 | Zündrelais-Spule, Kupplungspedalschalter |
| 34 | Beheizte Scheibenwaschdüsen |
| 37 | Radar |
| 39 | Zusätzliche elektrische Heizung |
| 41 | Heckscheibenheizung |
| 42 | Elektrische Fensterheber – Passagier |
| 43 | Abschlepphalterung – Steckerkontakt |
| 44 | Leichtere 12-Volt-Steckdose |
| 45 | Elektrisches Fenster • hinten rechts |
| 46 | Waschsystem für Windschutzscheibe und Frontscheibe, Steuerhebel unter dem Lenkrad |
| 47 | Abschlepphalterung – Steckerkontakt |
| 48 | Abschlepphalterung – Licht rechts |
| 49 | Steuergerät für Kraftstoffpumpe |
| 50 | Radio |
| 51 | Wärme für Außenspiegel |
| 52 | Schlüsselloser Zugang |
| 53 | Lenkblock beschlagnahmt (Keyless Access) |
| 54 | ABS / ESC-Steuergerät |
ad vertisements

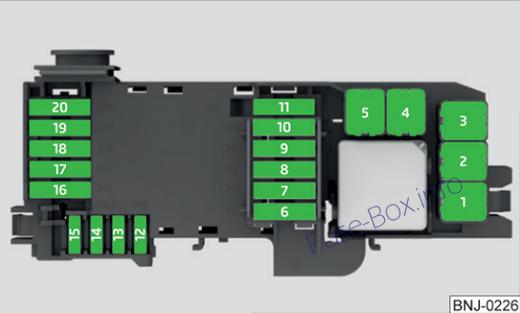

Motorraum
Zuordnung von Sicherungen im Motorraum (2016)
| № | Verbraucher |
|---|---|
| 1 | Kühlerlüfter |
| 2 | Steuergerät für das Glühsystem |
| 3 | ABS / ESC-Steuergerät |
| 4 | Zusätzliche elektrische Wärme – Stromkreis 2 |
| 5 | Zusätzliche elektrische Wärme – Stromkreis 3 |
| 6 | Automatikgetriebe |
| 7 | Motorsteuergerät |
| 8 | Scheibenwischer vorne |
| 9 | Zentrale Steuereinheit, Batteriedatenmodul |
| 10 | ABS / ESC-Steuergerät |
| 12 | Motorkomponenten |
| 13 | Bremspedalschalter |
| 14 | Motorkomponenten, Kraftstoffspulenrelais, Kühlerlüfter, Kühlmittelpumpe |
| 15 | Motorsteuergerät |
| 16 | Anlasser |
| 17 | Motorsteuergerät |
| 18 | Motorkomponenten, zusätzliche elektrische Wärmerelais-Spulen |
| 19 | Lambdasonde |
| 20 | Steuergeräte für das Glühsystem, Heizung des Sumpfventilators |
2017, 2018, 2019
Instrumententafel
linkes Lenkrad
rechtes Lenkrad
ad vertisements
Zuordnung von Sicherungen in der Instrumententafel (2017, 2018, 2019)
| № | Verbraucher |
|---|---|
| 1 | Linkes Licht |
| 2 | Zentralverriegelung, Scheibenwischer mit Keyless Access |
| 3 | Zündsystemrelais |
| 4 | Rechtes Licht |
| 5 | Elektrische Fensterheber – Fahrer |
| 6 | Zentrale Steuereinheit – Innenbeleuchtung |
| 7 | Horn |
| 8 | Abschlepphalterung • Linkes Licht |
| 9 | Bedienelemente an Lenksäule (nur ohne Keyless Access), Motorsteuergerät (nur ohne Keyless Access), Steuergerät für Automatikgetriebe (nur ohne Keyless Access), Automatikgetriebehebel (nur ohne Keyless Access), ESP-Steuergerät (nur ohne Keyless Access) ), Steuergerät für Anhängerhaken (nur ohne Keyless Access), elektrische Servolenkung (nur ohne Keyless Access) |
| 10 | Fenster hinten links |
| 11 | Scheinwerferwaschanlage |
| 12 | Radio- und Navigationsanzeige |
| 13 | Vorbereitung als Taxi |
| 14 | Steuerhebel unter Lenkrad, Lichtschalter, Traktionssperre mit Zündschlüssel (Automatikgetriebe), Scheinwerferblinker, SmartGate-Steuergerät, Regen- / Lichtsensor, Rückfahrkamera |
| 15 | Steuergerät für Klimaanlage, Wählhebel für Automatikgetriebe, Diagnoseanschluss |
| 16 | Instrumententafel |
| 17 | Alarmsensor, Hupe |
| 22 | Scheibenwaschanlage (ohne Keyless Access) |
| 23 | Beheizte Vordersitze |
| 24 | Klimaanlage Lüfter, Heizung, Steuergerät für Klimaanlage, Heizung |
| 26 | Heizschalter für Vordersitz. |
| 27 | Heckscheibenwischer |
| 29 | Airbag |
| 30 | Elektrische Fensterheber, Rückfahrlichtschalter, Steuergerät für Klimaanlage, Steuergerät Park Assist, Außenspiegel, Netzteil für die mittlere Tastenleiste, Netzteil für die seitliche Tastenleiste, Innenspiegel |
| 31 | Kraftstoffpumpe, Kühlerlüftersteuergerät, Tempomat, Relaisspule für die Windschutzscheibe und Heckscheibenwaschanlage, Schalter für die Lichter |
| 32 | Diagnosebuchse, Scheinwerferbereichsregler, Steuerhebel unter dem Lenkrad, Umgebungslichtregler |
| 33 | Zündrelais-Spule, Kupplungspedalschalter |
| 34 | Heizbare Waschdüsen der Scheibenwaschanlage |
| 36 | USB-Ladebuchse |
| 37 | Radar |
| 39 | Zusätzliche elektrische Heizung |
| 41 | Heckscheibenheizung |
| 42 | Elektrische Fensterheber – Passagier |
| 43 | Abschlepphalterung – Steckerkontakt |
| 44 | 12 V Anschluss im Innenraum, 12 V Anschluss im Kofferraum |
| 45 | Fenster hinten rechts |
| 46 | Waschsystem für Windschutzscheibe und Frontscheibe, Steuerhebel unter dem Lenkrad |
| 47 | Abschlepphalterung – Steckerkontakt |
| 48 | Abschlepphalterung – Licht rechts |
| 49 | Steuergerät für Kraftstoffpumpe |
| 50 | Radio |
| 51 | Wärme für Außenspiegel |
| 52 | Schlüsselloser Zugang |
| 53 | Lenkschloss (Keyless Access) |
| 54 | ABS / ESC-Steuergerät |
| 56 | Diagnose |
| 59 | Volle LED |
ad vertisements
Motorraum
Zuordnung von Sicherungen im Motorraum (2017, 2018, 2019)
| № | Verbraucher |
|---|---|
| 1 | Kühlerlüfter |
| 2 | Steuergerät für das Glühsystem |
| 3 | ABS / ESC-Steuergerät |
| 4 | Zusätzliche elektrische Wärme – Stromkreis 2 |
| 5 | Zusätzliche elektrische Wärme – Stromkreis 3 |
| 6 | Automatikgetriebe |
| 7 | Motorsteuergerät |
| 8 | Scheibenwischer vorne |
| 9 | Zentrale Steuereinheit, Batteriedatenmodul |
| 10 | ABS / ESC-Steuergerät |
| 12 | Motorkomponenten |
| 13 | Bremspedalschalter |
| 14 | Motorkomponenten, Kraftstoffspulenrelais, Kühlerlüfter, Kühlmittelpumpe |
| 15 | Motorsteuergerät |
| 16 | Anlasser |
| 17 | Motorsteuergerät |
| 18 | Motorkomponenten, zusätzliche elektrische Wärmerelais-Spulen |
| 19 | Lambdasonde |
| 20 | Steuergeräte für das Glühsystem, Heizung des Sumpfventilators |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim SEAT Toledo Mk4/NH?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
