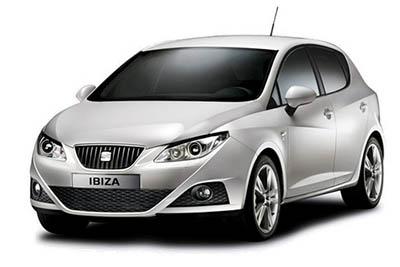

In diesem Artikel betrachten wir den SEAT Ibiza (6J) der vierten Generation vor einem Facelifting, das von 2008 bis 2012 durchgeführt wurde. Hier finden Sie Sicherungskastendiagramme von SEAT Ibiza 2008, 2009, 2010, 2011 und 2012 , um Informationen über den Standort zu erhalten der Sicherungsfelder im Auto und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout SEAT Ibiza 2008-2012
Die Sicherungen des Zigarettenanzünders (Steckdose) im SEAT Ibiza sind die Sicherungen Nr. 27 (2008-2009) oder Nr. 40 (2010-2012) (12-V-Eingang / Zigarettenanzünder) Nr. 16 (Gepäckraumsteckdose, falls vorhanden) im Instrument Sicherungskasten.
Farbcodierung von Sicherungen
| Farbe | Amperebewertung |
|---|---|
| Grau | 2 |
| Lila | 3 |
| Hellbraun | 5 |
| Braun | 7.5 |
| rot | 10 |
| Blau | 15 |
| Gelb | 20 |
| Weiß oder transparent | 25 |
| Grün | 30 |
| Orange | 40 |
Position des Sicherungskastens

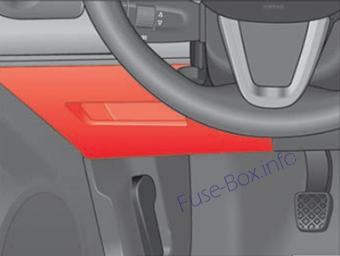

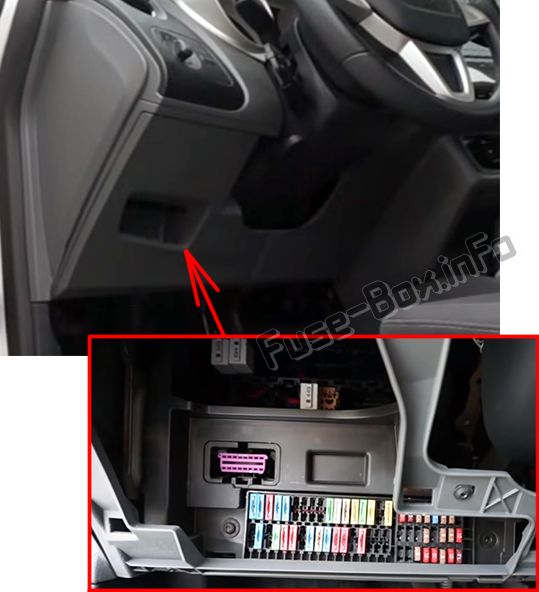

Passagierabteil
Die Sicherungen befinden sich auf der linken Seite der Schalttafel hinter einer Schalttafel.

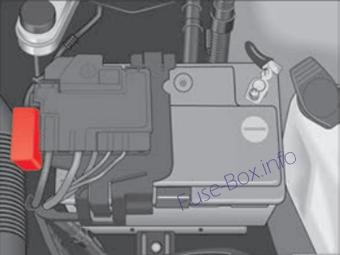

Motorraum
Es befindet sich im Motorraum über der Batterie.
Sicherungskasten-Diagramme
2008
Instrumententafel
ad vertisements

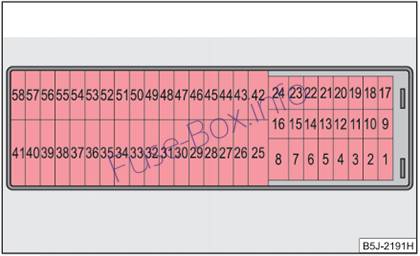

Zuordnung von Sicherungen in der Instrumententafel (2008)
| Nummer | Verbraucher | Ampere |
|---|---|---|
| 1 | Servolenkung / Motorbetrieb | 7,5 |
| 2 | Instrumententafel / Heizung / Autoclima / Climatronic / Elektrochromspiegel / Klimadruckschalter / Clima-Lüfter, Kisi | 10 |
| 3 | Steuergerät für Benzinmotor / Durchflussmesser / Steuergerät für Dieselmotor / Relaisspulen / Motorbetrieb | 5 |
| 4 | ABS / ESP-Schalter (Drehsensor) | 10 |
| 5 | Rückfahrheizdüse | 10 |
| 6 | Diagnose | 10 |
| 7 | AIRBAG Netzteil | 5 |
| 8 | Benzinmotorbetrieb / Bi-Turbo-Sekundärwasserpumpe | 10 |
| 9 | Pumpe reinigen | 10 |
| 10 | GRA (Geschwindigkeitsregler) / Kupplung (Benzin) / Bremsen (alle) | 5 |
| 11 | Vakant | |
| 12 | Automatikgetriebe | 10 |
| 13 | Nach Hause kommen | 5 |
| 14 | Linke AFS-Scheinwerfer | 15 |
| 15 | Rechte AFS-Scheinwerfer | 15 |
| 16 | AFS Scheinwerfersteuergerät | 15 |
| 17 | Kennzeichenleuchte ♦ Dimmer + Positionsanzeigelampe | 5 |
| 18 | Scheinwerfersteuerung | 5 |
| 19 | Elektronische Kontrolleinheit | 5 |
| 20 | Indikatoren | 15 |
| 21 | Lichtsteuerung | 10 |
| 22 | Elektronische Kontrolleinheit | 5 |
| 23 | Motoreinspritzmodul | 5 |
| 24 | Handschuhfachlicht, Kofferraumlicht, Innenlicht | 10 |
| 25 | Einparkhilfe | 20 |
| 26 | Abschlepphaken | |
| 27 | 12 Volt Eingang / Zigarettenanzünder | 15 |
| 28 | Lambdasonde | 10 |
| 29 | Motorstromversorgung | 20 |
| 30 | Benzinmotorbetrieb | 10 |
| 31 | Benzinmotorbetrieb / Glühkerzen / Relaisspule / Bi-Turbo-Lüfter | 10 |
| 32 | Dieselmotor Steuergerät | 15 |
| 33 | Stromversorgung des Kupplungsheizungsschalters | 5 |
| 34 | Kraftstoffsteuergerät / Bi-Turbomotorversorgung | 15 |
| 35 | Motorsteuergerät (Benzin) | 15 |
| 36 | Fernlichtscheinwerfer rechts | 10 |
| 37 | Fernlichtscheinwerfer links | 10 |
| 38 | Starten Sie die Unterbrechung der Stromversorgung | 15 |
| 39 | Scheibenwischer hinten | 10 |
| 40 | Elektrischer Außenspiegel | 15 |
| 41 | Elektrischer Lüftermotor (Heizung / halbautomatischer Klimatiker / Klimatronik) | 25 |
| 42 | Horn | 20 |
| 43 | Instrumententafel / Diagnose | 5 |
| 44 | Scheibenwischer | 20 |
| 45 | Heckscheibenheizung | 20 |
| 46 | Radio / Telefon VDA / Bluetooth / Lenksäulensteuerung | 20 |
| 47 | Klimatronik / Autoklima | 5 |
| 48 | Verriegelungseinheit | 15 |
| 49 | Elektrisches Frontfenster | 30 |
| 50 | Elektrische Fensterheber hinten | 30 |
| 51 | Spiegelheizung | 5 |
| 52 | Alarm- / Volumensensor | 15 |
| 53 | Kraftstoffsteuergerät TF3 | 15 |
| 54 | Rückfahrscheinwerfer für Automatikgetriebe | 15 |
| 55 | Transformator an | 15 |
| 56 | Bi-Turbo-Kraftstoffsteuergerät | 15 |
| 57 | Abblendlicht (rechte Seite) | 15 |
| 58 | Abblendlicht (linke Seite) | 15 |
Sicherungen unter dem Lenkrad im Relaishalter (2008)
| Nummer | Verbraucher | Ampere |
|---|---|---|
| PTC-Sicherungen: | ||
| 1 | Zusätzliche elektrische Heizung mit Luft | 40 |
| 2 | Zusätzliche elektrische Heizung mit Luft | 40 |
| 3 | Zusätzliche elektrische Heizung mit Luft | 40 |
| AUX 1-Sicherungen: | ||
| 1 | Abblendlicht (linke Seite) | 5 |
| 2 | Abblendlicht (rechte Seite) | 5 |
| 3 | Automatikgetriebehebel | |
| AUX 2-Sicherungen: | ||
| 1 | Panoramadach | 20 |
| 2 | Regensensor | 5 |
| 3 | Scheinwerferwaschpumpe | 20 |
ad vertisements
Motorraum (2008)

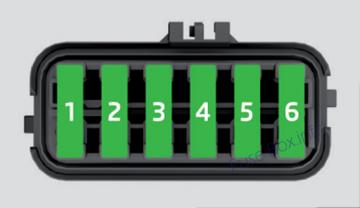

Zuordnung von Sicherungen im Motorraum zur Batterie (2008)
| Nummer | Verbraucher | Ampere |
|---|---|---|
| Metallsicherungen (Diese Sicherungen können nur bei einem autorisierten Servicecenter ausgetauscht werden): | ||
| 1 | Generator | 175 |
| 2 | Innenraumversorgung des Fachs | 110 |
| 3 | Servolenkungspumpe | 40 |
| 4 | ABS-Einheit | 40 |
| 5 | Elektro-Lüfterheizung / Clima-Heizung / Lüfter | 50 |
| 6 | Glühkerzen Vorheizung (Diesel) / Getriebesteuergerät | 40 |
| Nichtmetallische Sicherungen: | ||
| 1 | ABS-Einheit | 25 |
| 2 | Elektrogebläse Klimaheizung / Lüfter | 30 |
| 3 | Klimafan | 5 |
| 4 | ABS-Einheit | 10 |
| 5 | Elektronische Kontrolleinheit | 5 |
| 6 | Injektionsmodul | 5 |
2009
Instrumententafel
ad vertisements
Zuordnung von Sicherungen in der Instrumententafel (2009)
| Nummer | Verbraucher | Ampere |
|---|---|---|
| 1 | Servolenkung / Motorbetrieb | 7,5 |
| 2 | Diagnose / Heizung / Autoklima / CIimatronic / Elektrischer Blendschutzspiegel / Navigator / Klimadruckschalter / Klimaventilator, Kisi | 10 |
| 3 | Steuergerät für Benzinmotor / Durchflussmesser / Steuergerät für Dieselmotor / Relaisspulen / Motorbetrieb | 5 |
| 4 | ABS / ESP-Schalter (Drehsensor) | 10 |
| 5 | Rückfahrheizdüse | 10 |
| 6 | Instrumententafel | 5 |
| 7 | Nebelschlussleuchte | 5 |
| 8 | Vakant | |
| 9 | Scheinwerferhebel | 10 |
| 10 | Scheinwerferhebel / Kupplung (Benzin) / Bremsen (alle) | 5 |
| 11 | Airbag-Steuergerät | 5 |
| 12 | Automatikgetriebe / Scheinwerferhebel | 10 |
| 13 | Flügelspiegelsteuerung | 5 |
| 14 | Linke AFS-Scheinwerfer | 15 |
| 15 | Rechte AFS-Scheinwerfer | 15 |
| 16 | Gepäckraumsteckdose | 15 |
| 17 | Kennzeichenleuchte / Dimmer / Seitenlicht-Anzeigelampe | 5 |
| 18 | Dimmer | 5 |
| 19 | Elektronische Kontrolleinheit | 5 |
| 20 | Indikatoren | 15 |
| 21 | Lichtsteuerung, Instrumententafel | 5 |
| 22 | Elektronisches Steuergerät, beheizte Spiegel | 5 |
| 23 | Motoreinspritzmodul / Regensensor / Schalthebel / Anlasserrelais | 7,5 |
| 24 | Handschuhfachlicht, Kofferraumlicht, Innenlicht | 10 |
| 25 | Einparkhilfe | 5 |
| 26 | Abschlepphaken | |
| 27 | 12 Volt Eingang / Zigarettenanzünder | 15 |
| 28 | Lambdasonde | 10 |
| 29 | Motorstromversorgung | 20 |
| 30 | Benzinmotorbetrieb | 10 |
| 31 | Benzinmotorbetrieb / Glühkerzen / Relaisspule / Bi-Turbo-Lüfter | 10 |
| 32 | Dieselmotor Steuergerät | 15 |
| 33 | Stromversorgung des Kupplungsheizungsschalters | 5 |
| 34 | Kraftstoffsteuergerät / Bi-Turbomotorversorgung | 15 |
| 35 | Steuergerät für Sitzheizung | 25 |
| 36 | Fernlichtscheinwerfer rechts / Nach Hause kommen | 10 |
| 37 | Fernlichtscheinwerfer links | 10 |
| 38 | Elektrischer Lüftermotor | 30 |
| 39 | Vakant | |
| 40 | Vakant | |
| 41 | Vakant | |
| 42 | Horn | 20 |
| 43 | Panoramadach | 30 |
| 44 | Scheibenwischer | 20 |
| 45 | Heckscheibenheizung | 20 |
| 46 | Radio / Telefon VDA / Bluetooth / Lenksäulensteuerung | 20 |
| 47 | Klimatronik / Autoklima | 5 |
| 48 | Verriegelungseinheit | 15 |
| 49 | Elektrisches Frontfenster | 30 |
| 50 | Elektrische Fensterheber hinten | 30 |
| 51 | Steuergerät für Automatikgetriebe | 30 |
| 52 | Alarm- / Volumensensor | 15 |
| 53 | EKP-Pumpenrelais | 15 |
| 54 | Rückfahrscheinwerfer für Automatikgetriebe, Nebelscheinwerfer | 15 |
| 55 | Transformator an | 15 |
| 56 | Scheibenwischer hinten | 10 |
| 57 | Abblendlicht (rechte Seite) | 15 |
| 58 | Abblendlicht (linke Seite) | 15 |
Sicherungen unter dem Lenkrad im Relaishalter (2009)
| Nummer | Verbraucher | Ampere |
|---|---|---|
| PTC-Sicherungen: | ||
| 1 | Zusätzliche elektrische Heizung mit Luft | 40 |
| 2 | Zusätzliche elektrische Heizung mit Luft | 40 |
| 3 | Zusätzliche elektrische Heizung mit Luft | 40 |
| AUX 1-Sicherungen: | ||
| 1 | Abblendlicht (linke Seite) | 15 |
| 2 | Abblendlicht (rechte Seite) | 15 |
| 3 | Scheinwerferwaschpumpe | 20 |
| AUX 3-Sicherungen: | ||
| 1 | Anhängersteuergerät | 15 |
| 2 | Anhängersteuergerät | 20 |
| 3 | Anhängersteuergerät | 20 |
ad vertisements
Motorraum (2009)
Zuordnung von Sicherungen im Motorraum zur Batterie (2009)
| Nummer | Verbraucher | Ampere |
|---|---|---|
| 1 | ABS-Einheit | 25 |
| 2 | Elektrogebläse Klimaheizung / Lüfter | 30 |
| 3 | Klimafan | 5 |
| 4 | ABS-Einheit | 10 |
| 5 | Elektronische Kontrolleinheit | 5 |
| 6 | Injektionsmodul | 30 |
2010
Instrumententafel
ad vertisements
Zuordnung von Sicherungen in der Instrumententafel (2010)
| Nummer | Verbraucher | Ampere |
|---|---|---|
| 1 | Servolenkung / Motorbetrieb | 7,5 |
| 2 | Diagnose / Heizung / Autoklima / Klimatronik / Elektrischer Blendschutzspiegel / Navigator / Klimadruckschalter / Klimalüfter / Kisi / AFS-Steuergerät / Coming Home-Relais / Soundaktor | 10 |
| 3 | Steuergerät für Benzinmotor / Durchflussmesser / Steuergerät für Dieselmotor / Relaisspulen / Motorbetrieb / Bi-Turbo-Kraftstoffsteuergerät | 5 |
| 4 | ABS / ESP-Schalter (Drehsensor) / Lichthebel | 10 |
| 5 | Rückfahrlicht / Heizdüsen | 10 |
| 6 | Instrumententafel | 5 |
| 7 | Nebelschlussleuchte | 7,5 |
| 8 | Vakant | |
| 9 | Scheinwerferhebel | 10 |
| 10 | Scheinwerferhebel / Kupplung (Benzin) / Bremsen (alle) | 5 |
| 11 | Airbag-Steuergerät | 5 |
| 12 | Automatikgetriebe / Scheinwerferhebel | 10 |
| 13 | Außenspiegelsteuerung | 5 |
| 14 | Linke AFS-Scheinwerfer | 15 |
| 15 | Rechte AFS-Scheinwerfer | 15 |
| 16 | Vakant | |
| 17 | Kennzeichenleuchte / Dimmer / Seitenlicht-Anzeigelampe | 5 |
| 18 | Dimmer | 5 |
| 19 | Elektronische Kontrolleinheit | 5 |
| 20 | Blinker | 15 |
| 21 | Lichtsteuerung, Instrumententafel | 5 |
| 22 | Elektronisches Steuergerät, beheizte Spiegel | 5 |
| 23 | Motoreinspritzmodul / Regensensor / Automatischer Schalthebel / Anlasserrelais | 7,5 |
| 24 | Handschuhfachbeleuchtung, Gepäckfachbeleuchtung, Innenbeleuchtung | 10 |
| 25 | Einparkhilfe | 5 |
| 26 | Abschlepphaken | |
| 27 | Vakant | |
| 28 | Lambdasonde | 10 |
| 29 | Motorstromversorgung | 20 |
| 30 | Benzinmotorbetrieb | 10 |
| 31 | Benzinmotorbetrieb / Glühkerzen / Relaisspule / Bi-Turbo-Lüfter | 10 |
| 32 | Motorsteuergerät | 15 |
| 33 | Kupplungsschalterstromversorgung / Vorheizrelais / Servosensor | 5 |
| 34 | Kraftstoffsteuergerät / Bi-Turbomotorversorgung | 15 |
| 35 | Vakant | |
| 36 | Fernlichtscheinwerfer rechts | 10 |
| 37 | Fernlichtscheinwerfer links / Coming Home | 10 |
| 38 | Elektrischer Lüftermotor | 30 |
| 39 | Vakant | |
| 40 | 12 Volt Eingang / Zigarettenanzünder | 15 |
| 41 | Steuergerät für beheizte Sitze / Getränkehalter | 25 |
| 42 | Horn | 20 |
| 43 | Panoramadach | 30 |
| 44 | Scheibenwischer | 20 |
| 45 | Heizbare Heckscheibe | 30 |
| 46 | Radio / Telefon VDA / Bluetooth / Lenksäulensteuerung | 20 |
| 47 | Klimatronik / Autoklima | 5 |
| 48 | Verriegelungseinheit | 25 |
| 49 | Elektrisches Frontfenster | 30 |
| 50 | Elektrische Fensterheber hinten | 30 |
| 51 | Steuergerät für Automatikgetriebe | 30 |
| 52 | Alarm- / Volumensensor | 15 |
| 53 | Relais für elektrokinetische Pumpe / Bi-Turbo-Kraftstoffsteuergerät | 15 |
| 54 | Rückfahrscheinwerfer für Automatikgetriebe, Nebelscheinwerfer | 15 |
| 55 | Transformator an | 15 |
| 56 | Heckscheibenwischer | 10 |
| 57 | Abblendlicht (rechte Seite) | 15 |
| 58 | Abblendlicht (linke Seite) | 15 |
Sicherungen unter dem Lenkrad im Relaishalter (2010)
| Nummer | Verbraucher | Ampere |
|---|---|---|
| PTC-Sicherungen: | ||
| 1 | Zusätzliche elektrische Heizung mit Luft | 40 |
| 2 | Zusätzliche elektrische Heizung mit Luft | 40 |
| 3 | Zusätzliche elektrische Heizung mit Luft | 40 |
| AUX 1-Sicherungen: | ||
| 1 | Abblendlicht (linke Seite) | 15 |
| 2 | Abblendlicht (rechte Seite) | 15 |
| 3 | Scheinwerferwaschpumpe | 20 |
| AUX 3-Sicherungen: | ||
| 1 | Anhängersteuergerät | 15 |
| 2 | Anhängersteuergerät | 20 |
| 3 | Anhängersteuergerät | 20 |
ad vertisements
Motorraum (2010)
Zuordnung von Sicherungen im Motorraum zur Batterie (2010)
| Nummer | Verbraucher | Ampere |
|---|---|---|
| 1 | ABS-Einheit | 25 |
| 2 | Elektrogebläse Klimaheizung / Lüfter | 30 |
| 3 | Klimafan | 5 |
| 4 | ABS-Einheit | 10 |
| 5 | Elektronische Kontrolleinheit | 5 |
| 6 | Injektionsmodul | 30 |
2011
Instrumententafel
ad vertisements
Zuordnung von Sicherungen in der Instrumententafel (2011)
| Nummer | Verbraucher | Ampere |
|---|---|---|
| 1 | Servolenkung / Motorbetrieb | 7,5 |
| 2 | Diagnose / Heizung / Autodimate / Climatronic / Elektrischer Blendschutzspiegel / Navigator / Klimadruckschalter / Klimalüfter / Kisi / AFS-Steuergerät / Coming Home-Relais / Soundaktor | 10 |
| 3 | Steuergerät für Benzinmotor / Durchflussmesser / Steuergerät für Dieselmotor / Relaisspulen / Motorbetrieb / Bi-Turbo-Kraftstoffsteuergerät | 5 |
| 4 | ABS / ESP-Schalter (Drehsensor) / Lichthebel | 10 |
| 5 | Rückfahrlicht / Heizdüsen | 10 |
| 6 | Instrumententafel | 5 |
| 7 | Nebelschlussleuchte | 7,5 |
| 8 | Vakant | |
| 9 | Scheinwerferhebel | 10 |
| 10 | Scheinwerferhebel / Kupplung (Benzin) / Bremsen (alle) | 5 |
| 11 | Airbag-Steuergerät | 5 |
| 12 | Automatikgetriebe / Scheinwerferhebel | 10 |
| 13 | Außenspiegelsteuerung | 5 |
| 14 | Linke AFS-Scheinwerfer | 15 |
| 15 | Rechte AFS-Scheinwerfer | 15 |
| 16 | Vakant | |
| 17 | Kennzeichenleuchte / Dimmer / Seitenlicht-Anzeigelampe | 5 |
| 18 | Dimmer | 5 |
| 19 | Elektronische Kontrolleinheit | 5 |
| 20 | Blinker | 15 |
| 21 | Lichtsteuerung, Instrumententafel | 5 |
| 22 | Elektronisches Steuergerät, beheizte Spiegel | 5 |
| 23 | Motoreinspritzmodul / Regensensor / Automatischer Schalthebel / Anlasserrelais | 7,5 |
| 24 | Handschuhfachbeleuchtung, Gepäckfachbeleuchtung, Innenbeleuchtung | 10 |
| 25 | Einparkhilfe | 5 |
| 26 | Abschlepphaken | |
| 27 | Vakant | |
| 28 | Lambdasonde | 10 |
| 29 | Motorstromversorgung | 20 |
| 29 | Vakuumpumpe (LPG) | 15 |
| 30 | Benzinmotorbetrieb | 10 |
| 31 | Benzinmotorbetrieb / Glühkerzen / Relaisspule / Bi-Turbo-Lüfter | 10 |
| 32 | Motorsteuergerät | 15, 20, 30 |
| 33 | Kupplungsschalterstromversorgung / Vorheizrelais / Servosensor | 5 |
| 34 | Kraftstoffsteuergerät / Bi-Turbomotorversorgung | 15 |
| 35 | Vakant | |
| 36 | Fernlichtscheinwerfer rechts | 10 |
| 37 | Linker Fernlicht / Coming Home / Fernlichtrelais (automatisches Einschalten der Lichter) | 10 |
| 38 | Elektrischer Lüftermotor | 30 |
| 39 | Vakant | |
| 40 | 12 Volt Eingang / Zigarettenanzünder | 15 |
| 41 | Steuergerät für beheizte Sitze / Getränkehalter | 25 |
| 42 | Horn | 20 |
| 43 | Panorama-Schiebedach | 30 |
| 44 | Scheibenwischer | 20 |
| 45 | Heizbare Heckscheibe | 30 |
| 46 | Radio / VDA-Telefon / Bluetooth / Lenkradsteuerung / DC / DC-Wandler für Start / Stopp | 20 |
| 47 | Klimatronik / Autoklima | 5 |
| 48 | Verriegelungseinheit | 25 |
| 49 | Elektrisches Frontfenster | 25 |
| 50 | Elektrische Fensterheber hinten | 30 |
| 51 | Steuergerät für Automatikgetriebe | 30 |
| 52 | Alarm- / Volumensensor | 15 |
| 53 | Relais für elektrokinetische Pumpe / Bi-Turbo-Kraftstoffsteuergerät | 15 |
| 54 | Rückfahrscheinwerfer für Automatikgetriebe, Nebelscheinwerfer | 15 |
| 55 | Transformator an | 15, 20 |
| 56 | Heckscheibenwischer | 10 |
| 57 | Abblendlicht (rechte Seite) | 15 |
| 58 | Abblendlicht (linke Seite) | 15 |
Sicherungen unter dem Lenkrad im Relaishalter (2011)
| Nummer | Verbraucher | Ampere |
|---|---|---|
| PTC-Sicherungen: | ||
| 1 | Zusätzliche elektrische Heizung mit Luft | 40 |
| 2 | Zusätzliche elektrische Heizung mit Luft | 40 |
| 3 | Zusätzliche elektrische Heizung mit Luft | 40 |
| AUX1-Sicherungen: | ||
| 1 | Linke Tageslicht-AFS-Lampe | 15 |
| 1 | Navigator, Bluetooth, MDI, Funkhebel | 20 |
| 2 | Rechtes Tageslicht AFS Lampe | 15 |
| 2 | Instrumententafel / ESP-Relais | 5 |
| 3 | Scheinwerferwaschpumpe | 20 |
| AUX 3-Sicherungen: | ||
| 1 | Anhängersteuergerät | 15 |
| 2 | Anhängersteuergerät | 20 |
| 3 | Anhängersteuergerät | 20 |
ad vertisements
Motorraum (2011)
Zuordnung von Sicherungen im Motorraum zur Batterie (2011)
| Nummer | Verbraucher | Ampere |
|---|---|---|
| S1 | ABS-Einheit | 25 |
| S2 | Elektrogebläse Klimaheizung / Lüfter | 30 |
| S3 | Steuergerät für Automatikgetriebe | 30 |
| S4 | ABS-Einheit | 10 |
| S5 | Elektronische Kontrolleinheit | 5 |
| S6 | Injektionsmodul | 30 |
2012
Instrumententafel
ad vertisements
Zuordnung von Sicherungen in der Instrumententafel (2012)
| Nummer | Verbraucher | Ampere |
|---|---|---|
| 1 | Servolenkung / Motorbetrieb / Durchflussmesser | 7,5 |
| 2 | Diagnose / Heizung / Autoklima / Klimatronik / Elektrischer Blendschutzspiegel / Navigator / Klimadruckschalter / Klimaschutzventilator / AFS-Steuergerät / Coming-Home-Relais / Soundaktor / CCS | 10 |
| 3 | Steuergerät für Benzinmotor / Steuergerät für Dieselmotor / Relaisspulen / Motorbetrieb / Bi-Turbo-Kraftstoffsteuergerät | 5 |
| 4 | ABS-ESP-Steuergerät / RKA-Schalter / Gateway-Steuergerät / ESP-Relais / Rotationssensor | 10 |
| 5 | Rückfahrlicht / Heizdüsen | 10 |
| 6 | Instrumententafel | 5 |
| 7 | Retro Nebelscheinwerfer / Start-Stopp-Relais | 7,5 |
| 8 | Paddelhebel am Lenkrad für Automatikgetriebe | 2 |
| 9 | Scheinwerferhebel / Scheibenwischerschalter | 10 |
| 10 | Stromversorgung des elektronischen Steuergeräts BCM | 5 |
| 11 | Airbag-Steuergerät | 5 |
| 12 | Automatikgetriebe / LPG-System | 10 |
| 13 | Außenspiegelsteuerung | 5 |
| 14 | Linke AFS-Scheinwerfer | 15 |
| 15 | Rechte AFS-Scheinwerfer | 15 |
| 16 | Vakant | |
| 17 | Kennzeichenbeleuchtung | 5 |
| 18 | Pumpe reinigen | 7,5 |
| 19 | Elektronische Kontrolleinheit | 5 |
| 20 | Anzeigen / Bremslichter | 15 |
| 21 | Lichtsteuerung, Instrumententafel | 5 |
| 22 | Beheizte Spiegel | 5 |
| 23 | Motoreinspritzmodul / Regensensor / Automatischer Schalthebel / Hauptbenzinrelais | 7,5 |
| 24 | Gepäckraumbeleuchtung, Innenbeleuchtung, Handschuhfachbeleuchtung | 10 |
| 25 | Einparkhilfe | 5 |
| 26 | Abschlepphaken | |
| 27 | Scheinwerfersteuerung | 5 |
| 28 | Lambdasonde | 10 |
| 29 | Vakuumpumpe / LPG-Stromversorgung | 15, 20 (Wenn es LPG ist) |
| 30 | Motormagnetspulen / Zusätzliches Heizrelais / Drucksensor / AKF-Ventil | 15 |
| 31 | Betrieb des Benzinmotors / Glühkerzen / Relaisspule / Elektrischer Lüfter / Sekundäres Wasserpumpenrelais | 10 |
| 32 | Motorsteuergerät | 15, 20, 30 |
| 33 | Kupplungsschaltersensor / Zusätzliche Heizrelais-Spule / Servosensor | 5 |
| 34 | Kraftstoffsteuergerät / Vakuumpumpe | 15 |
| 35 | Vakant | |
| 36 | Fernlichtscheinwerfer rechts | 10, 15 (Wenn es Start-Stopp hat oder nicht) |
| 37 | Fernlichtscheinwerfer links | 10, 15 (Wenn es Start-Stopp hat oder nicht) |
| 38 | Motorheizung | 30 |
| 39 | Vakant | |
| 40 | 12 Volt Eingang / Zigarettenanzünder | 15 |
| 41 | Steuergerät für beheizte Sitze / Getränkehalter | 25 |
| 42 | Horn | 20 |
| 43 | Panorama-Schiebedach | 30 |
| 44 | Scheibenwischer | 20 |
| 45 | Heizbare Heckscheibe | 30 |
| 46 | Radio / Bluetooth / USB + AUX-In / DC-DC-Wandler für Start-Stopp | 20 |
| 47 | Klimatronik / Autoklima / Gateway / Diagnose / Automatikgetriebe (ZSS-Sperre) | 5 |
| 48 | Verriegelungseinheit | 25 |
| 49 | Elektrische Fensterheber (vorne) | 25 |
| 50 | Elektrische Fensterheber hinten | 30 |
| 51 | Steuergerät für Automatikgetriebe | 25 |
| 52 | Alarm | 15 |
| 53 | Relais für elektrokinetische Pumpe / Bi-Turbo-Kraftstoffsteuergerät | 15 |
| 54 | Rückfahrscheinwerfer für Automatikgetriebe / Nebelscheinwerfer / Kurvenlicht | 15 |
| 55 | Transformator an | 15, 20 |
| 56 | Heckscheibenwischer | 10 |
| 57 | Abblendlicht (rechte Seite) / Tageslicht | 15 |
| 58 | Abblendlicht (links) / Tageslicht | 15 |
Sicherungen unter dem Lenkrad im Relaishalter (2012)
| Nummer | Verbraucher | Ampere |
|---|---|---|
| PTC-Sicherungen: | ||
| 1 | Zusätzliche elektrische Heizung mit Luft | 40 |
| 2 | Zusätzliche elektrische Heizung mit Luft | 40 |
| 3 | Zusätzliche elektrische Heizung mit Luft | 40 |
| AUX 1-Sicherungen: | ||
| 1 | Linke Tageslicht-AFS-Lampe | 15, 20 (ob Start-Stopp oder nicht) |
| 1 | Navigator, Bluetooth, MDI, Funkhebel | 20 |
| 2 | Rechtes Tageslicht AFS Lampe | 15, 20 (ob Start-Stopp oder nicht) |
| 2 | Instrumententafel / ESP-Relais | 5 |
| 3 | Scheinwerferwaschpumpe | 20 |
| AUX 3-Sicherungen: | ||
| 1 | Anhängersteuergerät | 15 |
| 2 | Anhängersteuergerät | 20 |
| 3 | Anhängersteuergerät | 20 |
ad vertisements
Motorraum (2012)
Zuordnung von Sicherungen im Motorraum zur Batterie (2012)
| Nummer | Verbraucher | Ampere |
|---|---|---|
| S1 | ABS ESP Steuergerät | 25 |
| S2 | Elektrogebläse Klimaheizung / Lüfter | 30 |
| S3 | Steuergerät für Automatikgetriebe | 30 |
| S4 | ABS ESP Steuergerät | 10 |
| S5 | Elektronische Kontrolleinheit | 5 |
| S6 | Injektionsmodul | 30 |
