Skoda Kamiq und Skoda Scala sind von 2019 bis heute erhältlich. In diesem Artikel finden Sie Sicherungskastendiagramme von Skoda Kamiq 2019 und Skoda Scala 2019 , Informationen zur Position der Sicherungsfelder im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Skoda Kamiq / Scala 2019-…
Sicherungen des Zigarettenanzünders (Steckdose) im Skoda Kamiq & Skoda Scala sind die Sicherungen Nr. 52 (Zigarettenanzünder vorne / 12-Volt-Steckdose) und Nr. 54 (12-Volt-Steckdose im Gepäckraum) im Sicherungskasten der Instrumententafel.
Instrumententafel

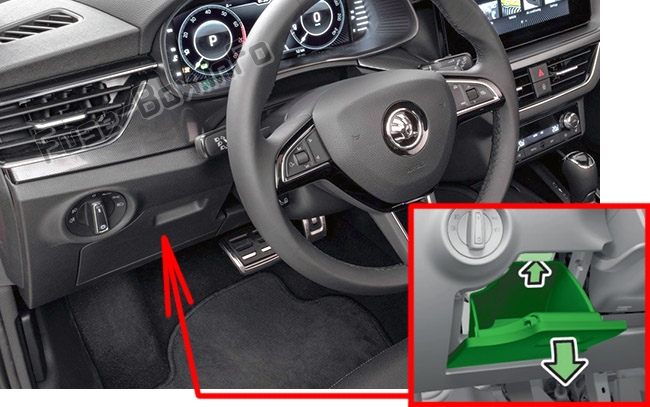

Der Sicherungskasten befindet sich hinter dem Ablagefach auf der Fahrerseite des Armaturenbretts.
Drücken Sie die Taste und öffnen Sie das Fach. Ziehen Sie das Fach heraus, indem Sie es in Ihre Richtung ziehen.
Motorraum
Drücken Sie gleichzeitig die Verriegelungsknöpfe an der Sicherungskastenabdeckung und entfernen Sie die Abdeckung.
ad vertisements
2019, 2020
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2019, 2020)
| № | Beschreibung |
|---|---|
| 1 | Anhängerkupplung |
| 2 | LED-Scheinwerfer – linke Seite |
| 3 | Musikverstärker |
| 4 | Scheinwerferwaschanlagen |
| 5 | Kipp- / Schiebedach |
| 6 | Zentralverriegelung, Scheibenwaschanlage, Heckscheibenwischer |
| 7 | Sitzheizung – hinten |
| 8 | Climatronic |
| 9 | LED-Scheinwerfer – rechte Seite |
| 10 | Anhängerkupplung |
| 11 | Elektrischer Kofferraumdeckel |
| 12 | Beheiztes Lenkrad |
| 13 | Lichtschalter, Diagnoseanschluss, Regensensor, Steuerhebel unter dem Lenkrad, Frontscheibenheizung |
| 14 | Scheibenwaschanlage |
| 15 | Kombiinstrument, Notruf |
| 16 | Licht – rechte Seite |
| 17 | Elektrische Fensterheber – rechte Seite |
| 18 | Scheibenwischer |
| 19 | Infotainment |
| 20 | Heizbare Heckscheibe |
| 21 | SCR (AdBlue) |
| 22 | Nicht benutzt |
| 23 | Rückfahrkamera |
| 24 | Telefonzelle, GSM-Antenne, USB-Verbindung, Infotainment-Bildschirm |
| 25 | Steuerhebel unter dem Lenkrad |
| 26 | Datenbus |
| 27 | Einstellung des Stoßdämpfers (adaptive Federung) |
| 28 | Alarmsystem Sensor |
| 29 | Alarmsystem Hupe |
| 30 | Zündung (Zündschloss) |
| 31 | Klimaanlage, Heizung |
| 32 | Fahrgaststraffer |
| 33 | Elektrische Fensterheber – linke Seite |
| 34 | Fahrerriemenspanner |
| 35 | Licht – linke Seite |
| 36 | Horn |
| 37 | Heizung der Vordersitze |
| 38 | Innenbeleuchtung, Knopfbeleuchtung, Scheinwerferreinigungssystem, Umgebungsbeleuchtung, manuelle Klimaanlage, Heizung |
| 39 | Assistenzsysteme |
| 40 | Lichtschalter, Scheinwerfer, Scheinwerfernivellierung, Diagnoseanschluss, Rückfahrlichtschalter, Steuerhebel unter dem Lenkrad |
| 41 | Innenspiegel dimmen, Außenspiegel einstellen |
| 42 | Kupplungspedalschalter, Motorstart, Klimaanlage |
| 43 | Heckscheibenwischer |
| 44 | Airbag-System, Airbag-Kontrollleuchte |
| 45 | Scheibenwischer |
| 46 | Sitzheizung – hinten |
| 47 | Nicht benutzt |
| 48 | Elektrisches Lenksäulenschloss, Kessy (schlüsselloses Schloss und Startsystem) |
| 49 | SCR (AdBlue) |
| 50 | USB-Anschlüsse auf der Rückseite |
| 51 | Nicht benutzt |
| 52 | Zigarettenanzünder vorne / 12 Volt Steckdose |
| 53 | Zündschlüssel-Abzugssperre, Automatikgetriebe |
| 54 | 12 Volt Steckdose im Gepäckraum |
| 55 | Nicht benutzt |
| 56 | Manuelle Klimaanlage, Heizung |
| 57 | Nicht benutzt |
| 58 | Scheibenwaschanlage |
| 59 | Außenspiegelheizung, Waschdüsenheizung |
| 60 | Anhängerkupplung |
| 61 | Anhängerkupplung |
Motorraum
ad vertisements

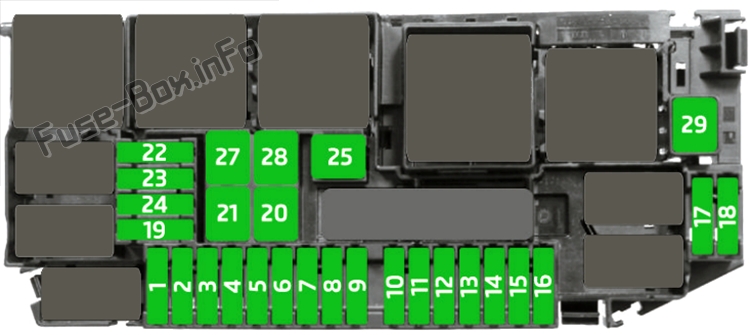

Zuordnung der Sicherungen im Motorraum (2019, 2020)
| № | Beschreibung |
|---|---|
| 1 | Motorsteuergerät |
| 2 | Abgasklappe, Kühlmittelpumpe, Kühlerjalousien, SCR (AdBlue), Motorkomponenten |
| 3 | Lambdasonden, NOx-Steuergerät |
| 4 | Kraftstoffpumpe, Motorkomponenten |
| 5 | Kühlerlüfter, Ladedruckregler, Ölstands- und Öltemperatursensor, Motorkomponenten |
| 6 | Kurbelgehäuseentlüftung, Glühkerzensystem, Motorkomponenten |
| 7 | Bremssystem (Vakuumpumpe) |
| 8 | Kraftstoffpumpe, Motorkomponenten |
| 9 | Bremslichtschalter |
| 10 | Datenbank, BCM-Controller, Batteriedatenmodul |
| 11 | Nicht benutzt |
| 12 | Klimaanlage |
| 13 | Nicht benutzt |
| 14 | ESC, Motorsteuerungssystem, Motorkomponenten |
| 15 | Automatikgetriebe |
| 16 | Nicht benutzt |
| 17 | Motorsteuerungssystem |
| 18 | Anlasser |
| 19 | Nicht benutzt |
| 20 | ESC |
| 21 | ESC |
| 22 | Nicht benutzt |
| 23 | Nicht benutzt |
| 24 | Nicht benutzt |
| 25 | Elektrische Zusatzheizung, Kühlerlüfter |
| 27 | Elektrische Zusatzheizung, Kühlerlüfter |
| 28 | Elektrische Zusatzheizung |
| 29 | Beheizte Windschutzscheibe |
