Der kompakte Crossover Skoda Yeti wurde von 2009 bis 2017 produziert (Facelifting 2013). In diesem Artikel finden Sie Sicherungskastendiagramme von Skoda Yeti 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 und 2017 , Informationen zur Position der Sicherungsfelder im Fahrzeug und Informationen zur Zuordnung von jede Sicherung (Sicherungslayout).
der Inhalt
Sicherungslayout Skoda Yeti 2009-2017
Die Sicherungen des Zigarettenanzünders (Steckdose) im Skoda Yeti sind die Sicherungen Nr. 26 (Steckdose im Gepäckraum) und Nr. 30 (Feuerzeuge vorne und hinten) im Sicherungskasten der Instrumententafel.
| Sicherungsfarbe | Maximale Stromstärke |
|---|---|
| Hellbraun | 5 |
| dunkelbraun | 7.5 |
| rot | 10 |
| Blau | 15 |
| Gelb | 20 |
| Weiß | 25 |
| Grün | 30 |
| Orange | 40 |
| rot | 50 |
Position des Sicherungskastens

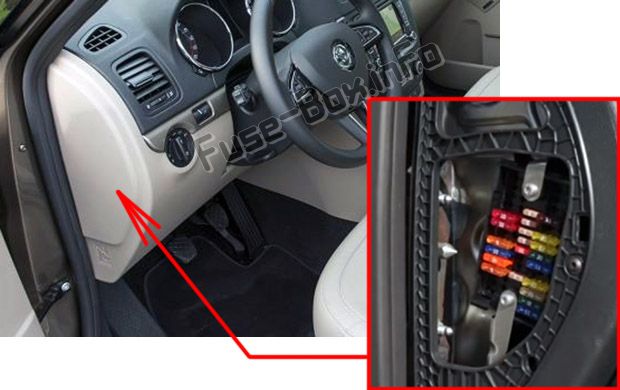

Passagierabteil
Der Sicherungskasten befindet sich an der Seite der Schalttafel hinter einer Abdeckung.

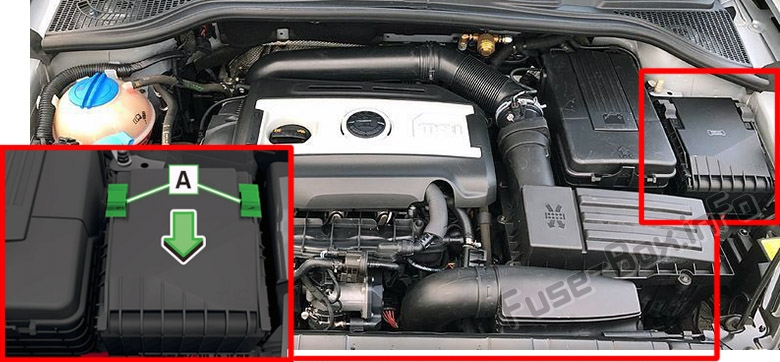

Sicherungskasten im Motorraum
Sicherungskastendiagramme
ad vertisements
2009, 2010

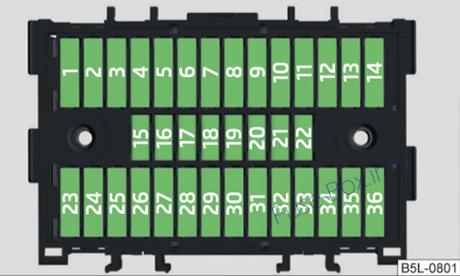

Sicherungskasten im Armaturenbrett
Zuordnung der Sicherungen im Armaturenbrett (2009, 2010)
| Nein. | Stromverbraucher | Ampere |
|---|---|---|
| 1 | Heizung der Getriebelüftung (Dieselmotor) | 10 |
| 1 | Steuergerät für Automatikgetriebe DQ200 | 10 |
| 2 | Abschleppgerät | 20 |
| 3 | Abschleppgerät | 15 |
| 4 | Nicht zugeordnet | |
| 5 | Luftgebläse für Heizung, Heizkörper, Klimaanlage, Climatronic | 40 |
| 6 | Heckscheibenwischer | 15 |
| 7 | Nicht zugeordnet | |
| 8 | Abschleppgerät | 15 |
| 9 | Zentrale Steuereinheit – Innenbeleuchtung | 10 |
| 10 | Regensensor, Lichtschalter, Diagnosebuchse | 10 |
| 11 | Linke Seitenlichter | 10 |
| 12 | Kurvenlichter auf der rechten Seite | 10 |
| 13 | Radio, Wechsler für die mobile Navigation | 15 |
| 14 | Abschleppgerät | 5 |
| 15 | Lichtschalter | 5 |
| 16 | Heizbare Waschdüsen, Regler für Sitzheizung | 5 |
| 17 | Steuergerät zur Einstellung des Scheinwerferlichts und zum Schwenken des Scheinwerfers | 5 |
| 18 | Diagnosebuchse, Motorsteuergerät, Bremssensor | 10 |
| 19 | Steuergerät für ABS, ESP, Schalter für Reifenluftdruckregelung, Steuergerät für Einparkhilfe, Schalter für Offroad-Modus | 5 |
| 20 | Schalter und Steuergerät für Airbag | 5 |
| 21 | WIV, Standlicht, Dimmspiegel, Drucksensor, Telefonvorinstallation, Luftmassenmesser | 5 |
| 22 | Kombiinstrument, Steuergerät für elektromechanische Servolenkung, Haldex | 5 |
| 23 | Zentralverriegelung und Motorhaubendeckel | 15 |
| 24 | Fensterheber hinten | 30 |
| 25 | Heckscheibenheizung | 25 |
| 25 | Heckscheibenheizung, Zusatzheizung (Zusatzheizung und Lüftung) | 30 |
| 26 | Steckdose im Gepäckraum | 20 |
| 27 | Elektrisches Schiebedach, elektrischer Sonnenschutz | 30 |
| 28 | Kraftstoffpumpenrelais, Steuergerät für Kraftstoffpumpe, Einspritzventile | 15 |
| 29 | Fensterheber vorn | 30 |
| 30 | Feuerzeug vorne und hinten | 20 |
| 31 | Scheinwerferreinigungssystem | 20 |
| 32 | Vordersitzheizung | 20 |
| 33 | Heizung, Klima, Klimatronik | 7,5 |
| 34 | Alarm, Ersatzhorn | 5 |
| 35 | Steuergerät für Automatikgetriebe DQ200 | 10 |
| 36 | Nicht zugeordnet |

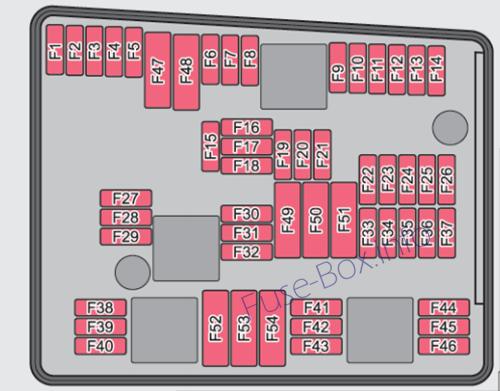

Sicherungskasten im Motorraum (Version 1)
ad vertisements
Sicherungszuordnung im Motorraum (Version 1, 2009, 2010)
| Nein. | Stromverbraucher | Ampere |
|---|---|---|
| F1 | Zentrale Steuereinheit, rechter Hauptscheinwerfer, rechte Rücklichteinheit | 30 |
| F2 | Ventile für ABS | 20 |
| F3 | Nicht zugeordnet | |
| F4 | Messkreis | 5 |
| F5 | Horn | 15 |
| F6 | Nicht zugeordnet | |
| F7 | Ventil zur Kraftstoffdosierung | 15 |
| F8 | Nicht zugeordnet | |
| F9 | Aktivkohlefilter, Abgasrückführungsventil | 10 |
| F10 | Leckagediagnosepumpe | 10 |
| F11 | Lambdasonde vor Katalysator, Motorsteuergerät | 10 |
| F12 | Lambdasonde nach dem Katalysator | 10 |
| F13 | Steuergerät für Automatikgetriebe | 15 |
| F14 | Nicht zugeordnet | |
| F15 | Kühlmittelpumpe | 10 |
| F 16 | Nicht zugeordnet | |
| F17 | Kombiinstrument, Scheibenwischerhebel und Blinkerhebel | 5 |
| F18 | Audioverstärker (Soundsystem) | 30 |
| F19 | Radio | 15 |
| F20 | Telefon | 5 |
| F21 | Nicht zugeordnet | |
| F22 | Nicht zugeordnet | |
| F23 | Motorsteuergerät | 10 |
| F24 | Steuereinheit für CAN-Datenbus | 5 |
| F25 | Nicht zugeordnet | |
| F26 | Nicht zugeordnet | |
| F27 | Nicht zugeordnet | |
| F28 | Motorsteuergerät | 15 |
| F29 | Betätigung der Kühlmittelpumpe nach dem Laufen | 5 |
| F30 | Steuergerät für Zusatzheizung | 20 |
| F31 | Scheibenwischer vorne | 30 |
| F32 | Nicht zugeordnet | |
| F33 | Nicht zugeordnet | |
| F34 | Nicht zugeordnet | |
| F35 | Nicht zugeordnet | |
| F36 | Nicht zugeordnet | |
| F37 | Nicht zugeordnet | |
| F38 | Kühlerlüfter, Ventile | 10 |
| F39 | Kupplungspedalschalter, Bremspedalschalter | 5 |
| F40 | Zündspulen | 20 |
| F41 | Nicht zugeordnet | |
| F42 | Betätigung der Kraftstoffpumpe | 5 |
| F43 | Nicht zugeordnet | |
| F44 | Nicht zugeordnet | |
| F45 | Nicht zugeordnet | |
| F46 | Nicht zugeordnet | |
| F47 | Zentrale Steuereinheit, linker Hauptscheinwerfer, linke Rücklichteinheit | 30 |
| F48 | Pumpe für ABS | 40 |
| F49 | Stromversorgung für Klemme 15 (Zündung ein) | 40 |
| F50 | Nicht zugeordnet | |
| F51 | Nicht zugeordnet | |
| F52 | Stromversorgungsrelais – Klemme X. | 40 |
| F53 | Zubehör | 50 |
| F54 | Nicht zugeordnet |
ad vertisements

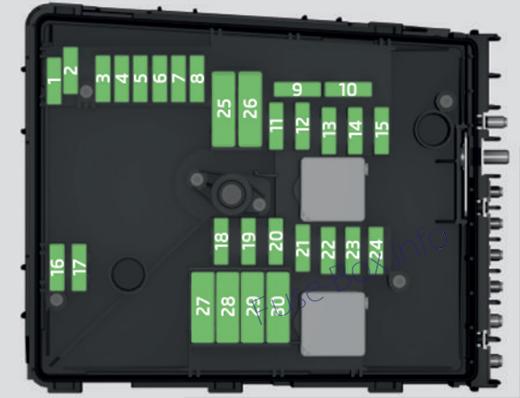

Sicherungskasten im Motorraum (Version 2)
Sicherungszuordnung im Motorraum (Version 2, 2009)
| Nein. | Stromverbraucher | Ampere |
|---|---|---|
| F1 | Nicht zugeordnet | |
| F2 | Steuergerät für Automatikgetriebe DQ 200 | 30 |
| F3 | Messkreis | 5 |
| F4 | Ventile für ABS | 30/20 |
| F5 | Steuergerät für Automatikgetriebe | 15 |
| F6 | Staubtuch, Scheibenwischerhebel und Blinkerhebel | 5 |
| F7 | Stromversorgungsklemme 15, Anlasser | 40 |
| F8 | Radio | 15 |
| F9 | Telefon | 5 |
| F10 | Motorsteuergerät. Hauptrelais | 5/10 |
| F11 | Steuergerät für Zusatzheizung | 20 |
| F12 | Steuereinheit für CAN-Datenbus | 5 |
| F13 | Motorsteuergerät | 15/30 |
| F14 | Zündung | 20 |
| F15 | Lambdasonde, NOx-Sensor, Kraftstoffpumpenrelais | 15 |
| F15 | Glühkerzensystemrelais | 5 |
| F 16 | Zentrale Steuereinheit rechter Hauptscheinwerfer, rechte Rücklichteinheit | 30 |
| F17 | Horn | 15 |
| F18 | Verstärker für digitalen Soundprozessor | 30 |
| F19 | Scheibenwischer vorne | 30 |
| F20 | Wasserpumpe | 10 |
| F21 | Lambdasonde | 10/15 |
| F22 | Kupplungspedalschalter, Bremspedalschalter | 5 |
| F23 | Sekundärluftpumpe | 5 |
| F23 | Luftmassenmesser | 10 |
| F23 | Kraftstoffhochdruckpumpe | 15 |
| F24 | Aktivkohlefilter, Abgasrückführungsventil | 10 |
| F25 | Pumpe für ABS | 30/40 |
| F26 | Zentrale Steuereinheit, linker Hauptscheinwerfer, linke Rücklichteinheit | 30 |
| F27 | Sekundärluftpumpe | 40 |
| F27 | Glühkerzensystem | 50 |
| F28 | Nicht zugeordnet | |
| F29 | Stromversorgungsklemme 30 | 50 |
| F30 | Terminal X. | 40 |
Sicherungszuordnung im Motorraum (Version 2, 2010)
| Nein. | Stromverbraucher | Ampere |
|---|---|---|
| F1 | Nicht zugeordnet | |
| F2 | Steuergerät für Automatikgetriebe DQ 200 | 30 |
| F3 | Messkreis | 5 |
| F4 | ABS-Steuergerät | 20 |
| F5 | Steuergerät für Automatikgetriebe | 15 |
| F6 | Kombiinstrument, Scheibenwischerhebel und Blinkerhebel | 5 |
| F7 | Stromversorgungsklemme 15, Anlasser | 40 |
| F8 | Radio | 15 |
| F9 | Telefon | 5 |
| F10 | Motorsteuergerät, Hauptrelais | 5/10 |
| F11 | Steuergerät für Zusatzheizung | 20 |
| F12 | Steuereinheit für CAN-Datenbus | 5 |
| F13 | Motorsteuergerät | 15/30 |
| F14 | Zündung | 20 |
| F15 | Lambdasonde, Kraftstoffpumpenrelais | 15 |
| F15 | Glühkerzensystemrelais | 5 |
| F 16 | Zentrale Steuereinheit, rechter Hauptscheinwerfer, rechte Rücklichteinheit | 30 |
| F17 | Horn | 15 |
| F18 | Verstärker für digitalen Soundprozessor | 30 |
| F19 | Scheibenwischer vorne | 30 |
| F20 | Steuerventil für Kraftstoffdruck | 20 |
| F21 | Lambdasonde | 10/15 |
| F22 | Kupplungspedalschalter, Bremspedalschalter | 5 |
| F23 | Kühlmittelpumpe | 5 |
| F23 | Ladedruckregelmagnetventil, Umschaltventil für Kühler | 10 |
| F24 | Aktivkohlefilter, Abgasrückführungsventil | 10 |
| F25 | ABS-Steuergerät | 40 |
| F26 | Zentrale Steuereinheit, linker Hauptscheinwerfer, linke Rücklichteinheit | 30 |
| F27 | Glühkerzensystem | 50 |
| F28 | Nicht zugeordnet | |
| F29 | Stromversorgung des Innenraums | 50 |
| F30 | Terminal X. | 40 |
2011
ad vertisements
Sicherungskasten im Armaturenbrett
Zuordnung der Sicherungen im Armaturenbrett (2011)
| Nein. | Stromverbraucher | Ampere |
|---|---|---|
| 1 | Heizung der Getriebelüftung (Dieselmotor) | 10 |
| 1 | Steuergerät für Automatikgetriebe DQ200 | 10 |
| 2 | Abschleppgerät | 20 |
| 3 | Abschleppgerät | 15 |
| 4 | Kombiinstrument, Scheibenwischerhebel, Blinkerhebel | 5 |
| 5 | Luftgebläse für Heizung, Heizkörper, Klimaanlage, Climatronic | 40 |
| 6 | Heckscheibenwischer | 15 |
| 7 | Telefon | 5 |
| 8 | Abschleppgerät | 15 |
| 9 | Zentralsteuergerät – Innenbeleuchtung Nebelschlussleuchte | 10 |
| 10 | Regensensor, Lichtschalter, Diagnosebuchse | 10 |
| 11 | Linke Seitenlichter | 10 |
| 12 | Kurvenlichter auf der rechten Seite | 10 |
| 13 | Radio, Wechsler für die mobile Navigation | 15 |
| 14 | Abschleppgerät | 5 |
| 15 | Lichtschalter | 5 |
| 16 | Beheizte Scheibenwaschdüsen | 5 |
| 17 | Steuergerät zur Einstellung des Scheinwerferlichts und zum Schwenken des Scheinwerfers | 5 |
| 18 | Diagnosebuchse, Motorsteuergerät, Bremssensor | 10 |
| 19 | Steuergerät für ABS, ESP, Schalter für Reifenluftdruckregelung, Steuergerät für Einparkhilfe, Schalter für Offroad-Modus, Start / Stopp-Taste | 5 |
| 20 | Schalter und Steuergerät für Airbag | 5 |
| 21 | WIV, Standlicht, Dimmspiegel, Drucksensor, Telefonvorinstallation, Luftmassenmesser | 5 |
| 22 | Kombiinstrument, Steuergerät für elektromechanische Servolenkung, Haldex | 5 |
| 23 | Zentralverriegelung und Motorhaubendeckel | 15 |
| 24 | Fensterheber hinten | 30 |
| 25 | Heckscheibenheizung | 25 |
| 25 | Heckscheibenheizung, Zusatzheizung (Zusatzheizung und Lüftung) | 30 |
| 26 | Steckdose im Gepäckraum | 20 |
| 27 | Elektrisches Schiebedach, elektrischer Sonnenschutz | 30 |
| 28 | Kraftstoffpumpenrelais, Steuergerät für Kraftstoffpumpe, Einspritzventile | 15 |
| 29 | Fensterheber vorn | 30 |
| 30 | Feuerzeug vorne und hinten | 20 |
| 31 | Scheinwerferreinigungssystem | 20 |
| 32 | Vordersitzheizung, Regler für Sitzheizung | 20 |
| 33 | Heizung, Klima, Klimatronik | 7,5 |
| 34 | Alarm, Ersatzhorn | 5 |
| 35 | Steuergerät für Automatikgetriebe DQ200 | 10 |
| 36 | Nicht zugeordnet |
ad vertisements
Sicherungskasten im Motorraum
Sicherungszuordnung im Motorraum (2011)
| Nein. | Stromverbraucher | Ampere |
|---|---|---|
| F1 | Nicht zugeordnet | |
| F2 | Steuergerät für Automatikgetriebe DQ 200 | 30 |
| F3 | Messkreis | 5 |
| F4 | ABS-Steuergerät | 20 |
| F5 | Steuergerät für Automatikgetriebe | 15 |
| F6 | Kombiinstrument, Scheibenwischerhebel und Blinkerhebel | 5 |
| F7 | Stromversorgungsklemme 15, Anlasser | 40 |
| F8 | Radio | 15 |
| F9 | Telefon | 5 |
| F10 | Motorsteuergerät. Hauptrelais | 5/10 |
| F11 | Steuergerät für Zusatzheizung | 20 |
| F12 | Steuereinheit für CAN-Datenbus | 5 |
| F13 | Motorsteuergerät | 15/30 |
| F14 | Zündung | 20 |
| F15 | Lambdasonde, Kraftstoffpumpenrelais Glühkerzensystemrelais | 15 5 |
| F 16 | Zentrale Steuereinheit, rechter Hauptscheinwerfer, rechte Rücklichteinheit | 30 |
| F17 | Horn | 15 |
| F18 | Verstärker für digitalen Soundprozessor | 30 |
| F19 | Scheibenwischer vorne | 30 |
| F20 | Steuerventil für Kraftstoffdruck | 10/20 |
| F21 | Lambdasonde | 15.10.20 |
| F22 | Kupplungspedalschalter, Bremspedalschalter | 5 |
| F23 | Kühlmittelpumpe | 5 |
| F23 | Ladedruckregelmagnetventil, Umschaltventil für Kühler | 10 |
| F23 | Kraftstoffhochdruckpumpe | 15 |
| F24 | Aktivkohlefilter, Abgasrückführungsventil | 10 |
| F25 | ABS-Steuergerät | 40 |
| F26 | Zentrale Steuereinheit, linker Hauptscheinwerfer, linke Rücklichteinheit | 30 |
| F27 | Glühkerzensystem | 50 |
| F28 | Windschutzscheibenheizung | 50 |
| F29 | Stromversorgung des Innenraums | 50 |
| F30 | Terminal X. | 50 |
2012, 2013
Sicherungskasten im Armaturenbrett
ad vertisements
Zuordnung der Sicherungen im Armaturenbrett (2012, 2013)
| Nein. | Stromverbraucher |
|---|---|
| 1 | Heizung der Getriebelüftung (Dieselmotor) • Steuergerät für Automatikgetriebe DSG |
| 2-3 | Abschleppgerät |
| 4 | Instrument Staubtuch, Scheibenwischerhebel, Blinkerhebel, Kamera |
| 5 | Luftgebläse für Heizung, Heizkörper, Klimaanlage, Clima-tronic |
| 6 | Heckscheibenwischer |
| 7 | Telefon |
| 8 | Abschleppgerät |
| 9 | Fahrzeugspannungssteuergerät • Innenbeleuchtung Nebelschlussleuchte |
| 10 | Regensensor, Lichtschalter, Diagnosebuchse |
| 11 | Linke Seitenlichter |
| 12 | Kurvenlichter auf der rechten Seite |
| 13 | Radio, Wechsler für die mobile Navigation |
| 14 | Abschleppgerät |
| 15 | Lichtschalter |
| 16 | Haldex |
| 17 | Steuergerät zur Einstellung des Scheinwerferlichts und zum Schwenken des Scheinwerfers |
| 18 | Diagnosebuchse, Motorsteuergerät, Bremssensor |
| 19 | Steuergerät für ABS, ESP, Schalter für Reifenluftdruckregelung, Steuergerät für Einparkhilfe, Schalter für OFF ROAD-Modus, START STOP-Taste |
| 20 | Schalter und Airbag-Steuergerät |
| 21 | WIV, Rücklicht, Dimmspiegel, Drucksensor, Telefonvorinstallation, Luftmassenmesser |
| 22 | Kombiinstrument, Steuergerät für elektromechanische Servolenkung |
| 23 | Zentralverriegelung und Motorhaubendeckel |
| 24 | Fensterheber hinten |
| 25 | Heckscheibenheizung, Zusatzheizung und Lüftung |
| 26 | Steckdose im Kofferraum |
| 27 | Elektrisches Schiebedach, elektrischer Sonnenschutz |
| 28 | Kraftstoffpumpe, Einspritzventile |
| 29 | Fensterheber vorn |
| 30 | Feuerzeug vorne und hinten |
| 31 | Scheinwerferreinigungssystem |
| 32 | Vordersitzheizung, Regler für Sitzheizung |
| 33 | Heizung, Klimaanlage, Climatronic, Fernbedienung für Zusatzheizung |
| 34 | Alarm, Ersatzhorn |
| 35 | Steuergerät für Automatikgetriebe DSG |
| 36 | DVD |
ad vertisements
Sicherungskasten im Motorraum
Sicherungszuordnung im Motorraum (2012, 2013)
| Nein. | Stromverbraucher |
|---|---|
| F1 | Nicht zugeordnet |
| F2 | Steuergerät für Automatikgetriebe |
| F3 | Messkreis |
| F4 | ABS-Steuergerät |
| F5 | Steuergerät für Automatikgetriebe |
| F6 | Instrumentenstaubtuch, Scheibenwischerhebel und Blinkerhebel |
| F7 | Stromversorgungsklemme 15, Anlasser |
| F8 | Radio |
| F9 | Telefon |
| F10 | Motorsteuergerät |
| F11 | Steuergerät für Zusatzheizung und Lüftung |
| F12 | Datenbus-Steuergerät |
| F13 | Motorsteuergerät |
| F14 | Zündung |
| F15 | Lambdasonde, Kraftstoffpumpenrelais / Glühkerzensystem |
| F 16 | Fahrzeugspannungssteuergerät, rechter Scheinwerfer, rechtes Rücklicht |
| F17 | Horn |
| F18 | Verstärker für digitalen Soundprozessor |
| F19 | Scheibenwischer |
| F20 | Steuerventil für Kraftstoffdruck |
| F21 | Lambdasonde |
| F22 | Kupplungspedalschalter, Bremspedalschalter |
| F23 | Kühlmittelpumpe / Magnetventil zur Ladedruckregelung, Umschaltventil für Kühler / Kraftstoffhochdruckpumpe |
| F24 | Aktivkohlefilter, Abgasrückführungsventil, Kühlerlüfter |
| F25 | ABS-Steuergerät |
| F26 | Fahrzeugspannungssteuergerät, linker Scheinwerfer, linkes Rücklicht |
| F27 | Glühkerzensystem |
| F28 | Windschutzscheibenheizung |
| F29 | Stromversorgung des Innenraums |
| F30 | Terminal X. |
2014, 2015, 2016, 2017
ad vertisements
Sicherungskasten im Armaturenbrett
Zuordnung der Sicherungen im Armaturenbrett (2014-2017)
| Nein. | Verbraucher |
|---|---|
| 1 | Heizung der Getriebeentlüftung (Dieselmotor) / Steuergerät für DSG-Automatikgetriebe |
| 2 | Anhängerkupplung – linkes Licht |
| 3 | Anhängerkupplung – rechtes Licht |
| 4 | Kombiinstrument-Steuerhebel unter dem Lenkrad, Kamera |
| 5 | Luftgebläse für Heizung, Heizkörper, Klimaanlage, Clima-tronic |
| 6 | Heckscheibenwischer |
| 7 | Telefon |
| 8 | Anhängerkupplung – Kontakt in der Steckdose |
| 9 | Fahrzeugspannungssteuergerät – Innenbeleuchtung Nebelschlussleuchte |
| 10 | Regensensor, Lichtschalter, Diagnosebuchse |
| 11 | Linke Seitenlichter |
| 12 | Kurvenlichter auf der rechten Seite |
| 13 | Radio, DVD |
| 14 | Zentralsteuergerät, Motorsteuergerät |
| 15 | Lichtschalter |
| 16 | Haldex |
| 17 | KESSY-Steuerung, Lenkradblockierung |
| 18 | Diagnosebuchse, Motorsteuergerät, Bremssensor, Haldex |
| 19 | Steuergerät für ABS, ESP, Schalter für Reifenluftdruckregelung, Steuergerät für Einparkhilfe, Schalter für OFF ROAD-Modus, START STOP-Taste |
| 20 | Schalter und Airbag-Steuergerät |
| 21 | WIV, Rückleuchte, Dimmspiegel, Drucksensor, Telefonvorbereitung, Luftmassensensor, Steuergerät zur Steuerung des Scheinwerferbereichs und Neigung des Scheinwerfers |
| 22 | Kombiinstrument für elektromechanische Servolenkung, Steuergerät für Datenbus |
| 23 | Zentralverriegelung und Motorhaubendeckel |
| 24 | Fensterheber hinten |
| 25 | Heckscheibenheizung, Zusatzheizung und Lüftung |
| 26 | Steckdose im Kofferraum |
| 27 | Panoramafenster – Schiebedach, elektrischer Sonnenschutz |
| 28 | Kraftstoffpumpe, Einspritzventile |
| 29 | Fensterheber vorn |
| 30 | Feuerzeug vorne und hinten |
| 31 | Scheinwerferreinigungssystem |
| 32 | Vordersitzheizung, Regler für Sitzheizung |
| 33 | Heizung, Klimaanlage, Climatronic, Fernbedienung für Zusatzheizung |
| 34 | Alarm, Ersatzhorn |
| 35 | Steuergerät für DSG-Automatikgetriebe |
| 36 | Steuergerät zur Anhängererkennung |
Sicherungskasten im Motorraum
ad vertisements
Sicherungsbelegung im Motorraum (2014-2017)
| Nein. | Verbraucher |
|---|---|
| 1 | Nicht zugeordnet |
| 2 | Steuergerät für Automatikgetriebe |
| 3 | Batteriedatenmodul |
| 4 | ABS-Steuergerät |
| 5 | Steuergerät für Automatikgetriebe |
| 6 | Nicht zugeordnet |
| 7 | Stromversorgung für Klemme 15, Anlasser |
| 8 | Radio, Kombiinstrument, Telefon |
| 9 | Nicht zugeordnet |
| 10 | Motorsteuergerät |
| 11 | Steuergerät für Zusatzheizung und Lüftung |
| 12 | Datenbus-Steuergerät |
| 13 | Motorsteuergerät |
| 14 | Zündung |
| 15 | Lambdasonde, Kraftstoffpumpe / Glühkerzensystem |
| 16 | Fahrzeugspannungssteuergerät, rechter Scheinwerfer, rechtes Rücklicht |
| 17 | Horn |
| 18 | Verstärker für digitalen Soundprozessor |
| 19 | Scheibenwischer |
| 20 | Steuerventil für Kraftstoffdruck, Hochdruckpumpe |
| 21 | Lambdasonde |
| 22 | Kupplungspedalschalter, Bremspedalschalter |
| 23 | Kühlmittelpumpe Magnetventil zur Ladedruckregelung, Umschaltventil zur Kühler- / Hochdruckkraftstoffpumpe |
| 24 | Aktivkohlefilter, Abgasrückführungsventil, Kühlerlüfter |
| 25 | ABS-Steuergerät |
| 26 | Fahrzeugspannungssteuergerät, linker Scheinwerfer, linkes Rücklicht |
| 27 | Glühkerzensystem |
| 28 | Windschutzscheibenheizung |
| 29 | Versorgen Sie den internen Sicherungsträger mit Strom |
| 30 | Terminal X. |
