In diesem Artikel betrachten wir den Skoda Rapid nach einem von 2016 bis 2019 erstellten Facelifting. Hier finden Sie Sicherungskastendiagramme von Skoda Rapid 2016, 2017, 2018 und 2019 , Informationen zur Position der Sicherungsbleche im Auto. und lernen Sie die Zuordnung jeder Sicherung (Sicherungslayout) kennen.
der Inhalt
Sicherungslayout Skoda Rapid 2016-2019…
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Rapid ist die Sicherung Nr. 44 im Sicherungskasten der Instrumententafel.
Farbcodierung von Sicherungen
| Sicherungsfarbe | Maximale Stromstärke |
|---|---|
| Hellbraun | 5 |
| dunkelbraun | 7.5 |
| rot | 10 |
| Blau | 15 |
| Gelb | 20 |
| Weiß | 25 |
| Grün | 30 |
| Orange | 40 |
Sicherungen im Armaturenbrett

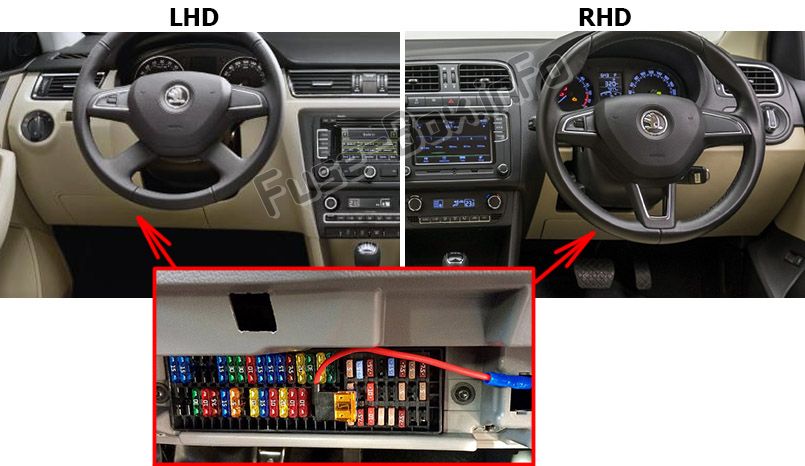

Position des Sicherungskastens

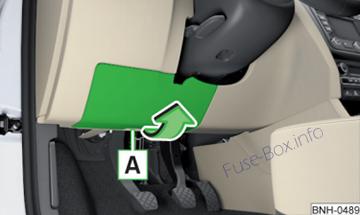

Der Sicherungskasten befindet sich hinter der Abdeckung unter dem Lenkrad (auf der Fahrerseite).

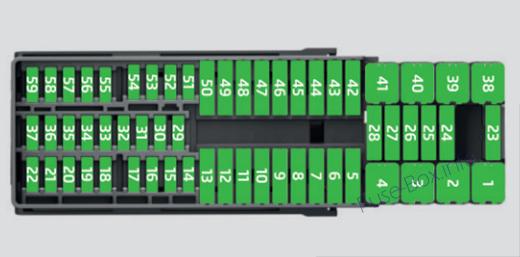

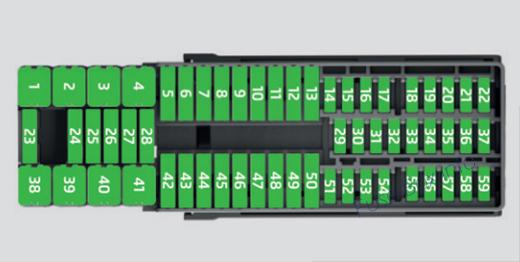

Sicherungskastendiagramm (Version 1)
Linke Lenkung
Rechte Lenkung
ad vertisements
Zuordnung der Sicherungen im Armaturenbrett (Version 1)
| Nein. | Stromverbraucher |
|---|---|
| 1 | Linkes Licht |
| 2 | Zentrales Verriegelungssystem |
| 3 | Relais zur Zündung |
| 4 | Rechtes Licht |
| 5 | Elektrische Fensterheber – Treiber |
| 6 | Zentrale Steuereinheit – Innenbeleuchtung |
| 7 | Horn |
| 8 | Anhängerkupplung – linkes Licht |
| 9 | Betätigungshebel unter dem Lenkrad, Motorsteuergerät (nur ohne KESSY), Automatikgetriebe (nur ohne KESSY), Wählhebel des Automatikgetriebes (nur ohne KESSY), ESC (nur ohne KESSY), Abschleppausrüstung (nur ohne KESSY) Servolenkung (nur ohne KESSY) |
| 10 | Elektrische Fensterheber – hinten links |
| 11 | Scheinwerferreinigungssystem |
| 12 | Radio, Navigationsanzeige |
| 13 | Taxivorbereitung |
| 14 | Betätigungshebel unter dem Lenkrad, Lichtschalter, Zündschlüssel-Entriegelungsschloss (Automatikgetriebe), Scheinwerferblinker, SmartGate, Regensensor |
| 15 | Klimaanlage, Wählhebel des Automatikgetriebes, Diagnoseterminal |
| 16 | Kombiinstrument |
| 17 | Alarmsystem, Hupe |
| 18 | Nicht zugeordnet |
| 19 | Nicht zugeordnet |
| 20 | Nicht zugeordnet |
| 21 | Nicht zugeordnet |
| 22 | Scheibenwischersystem vorne und hinten |
| 23 | Beheizte Vordersitze |
| 24 | Gebläse für Klimaanlage, Heizung, Klimaanlage, Heizung |
| 25 | Nicht zugeordnet |
| 26 | Schalter für Vordersitzheizung |
| 27 | Heckscheibenwischer |
| 28 | Nicht zugeordnet |
| 29 | Airbag |
| 30 | Elektrische Fensterheber, Lichtschalter, Rückfahrlichtschalter, Klimaanlage, Park Assist, Außenspiegel, Stromzufuhr für Mittelknopfleiste, Stromzufuhr für Seitentastenleiste, Innenspiegel |
| 31 | Kraftstoffpumpe, Kühlerlüfter, Tempomat, Relaisspule für die Scheibenwischer vorne und hinten |
| 32 | Diagnoseterminal, Scheinwerferbereichssteuerung, Bedienhebel unter dem Lenkrad, Innenbeleuchtung |
| 33 | Spule am Anlasserrelais, Kupplungspedalschalter |
| 34 | Beheizte Scheibenwaschdüsen |
| 35 | Nicht zugeordnet |
| 36 | Nicht zugeordnet |
| 37 | Radar |
| 38 | Nicht zugeordnet |
| 39 | Elektrisches Zusatzheizsystem |
| 40 | Nicht zugeordnet |
| 41 | Heckscheibenheizung |
| 42 | Elektrische Fensterheber – Beifahrer |
| 43 | Anhängerkupplung – Kontakt in der Steckdose |
| 44 | Zigarettenanzünder, 12-Volt-Steckdose |
| 45 | Elektrische Fensterheber – hinten rechts |
| 46 | Scheibenwaschanlage vorne und hinten, Betätigungshebel unter dem Lenkrad |
| 47 | Anhängerkupplung – Kontakt in der Steckdose |
| 48 | Anhängerkupplung – rechtes Licht |
| 49 | Benzinpumpe |
| 50 | Radio |
| 51 | Heizung des Außenspiegels |
| 52 | KESSY |
| 53 | Lenkschloss (KESSY) |
| 54 | ABS oder ESC |
| 55 | Nicht zugeordnet |
| 56 | Nicht zugeordnet |
| 57 | Nicht zugeordnet |
| 58 | Nicht zugeordnet |
| 59 | Nicht zugeordnet |
ad vertisements
Sicherungskastendiagramm (Version 2)
Linke Lenkung
Rechte Lenkung
Zuordnung der Sicherungen im Armaturenbrett (Version 2)
| Nein. | Stromverbraucher |
|---|---|
| 1 | Licht – links |
| 2 | Zentralverriegelung, Front- und Heckscheibenwaschanlage (nur mit KESSY oder beheizter Windschutzscheibe) |
| 3 | Zündung |
| 4 | Licht – richtig |
| 5 | Elektrische Fensterheber – Treiber |
| 6 | Innenbeleuchtung |
| 7 | Horn |
| 8 | Anhängerkupplung |
| 9 | Betätigungshebel unter dem Lenkrad, Motorsteuergerät (nur ohne KESSY), Automatikgetriebe (nur ohne KESSY), Automatikgetriebe (nur ohne KESSY), ESC (nur ohne KESSY), Abschleppausrüstung (nur ohne KESSY), Servolenkung ( nur ohne KESSY) |
| 10 | Elektrische Fensterheber – hinten links |
| 11 | Scheinwerferreinigungssystem |
| 12 | Infotainment-Bildschirm |
| 13 | 2018: Multifunktionseinheit für Taxifahrzeuge 2019: Nicht zugeordnet |
| 14 | Betätigungshebel unter dem Lenkrad, Lichtschalter, Zündschlüsselsperre (Automatikgetriebe), Scheinwerferblinker, Regensensor, Rückfahrkamera |
| 15 | Klimaanlage, Automatikgetriebe, Diagnosestecker, beheizte Windschutzscheibe |
| 16 | Kombiinstrument, Notruf |
| 17 | Diebstahlalarm, Hupe |
| 18 | Heizung der Rücksitze |
| 19 | Nicht zugeordnet |
| 20 | Nicht zugeordnet |
| 21 | Nicht zugeordnet |
| 22 | Scheibenwaschanlage vorn und hinten (ohne KESSY oder ohne beheizte Windschutzscheibe) |
| 23 | Beheizte Vordersitze |
| 24 | Gebläse für Klimaanlage, Heizung, Klimaanlage, Heizung |
| 25 | Nicht zugeordnet |
| 26 | Beheizte Vordersitze |
| 27 | Heckscheibenwischer |
| 28 | Nicht zugeordnet |
| 29 | Airbag |
| 30 | Elektrische Fensterheber, Rückfahrlichtschalter, Klimaanlage, Parkassistent, Außenspiegeleinstellungen, Stromzufuhr für die mittlere Tastenleiste, Stromversorgung für die seitliche Tastenleiste, Innenspiegel, Schalter für Warnblinkanlage |
| 31 | Kraftstoffpumpe, Kühlerlüfter, Tempomat, Scheibenwaschanlage vorne und hinten, Lichtschalter |
| 32 | Diagnosestecker, Nivellierung des Scheinwerfers, Steuerhebel unter dem Lenkrad, Spannungsstabilisator für Taxifahrzeuge |
| 33 | Motor startet, Kupplungspedalschalter |
| 34 | Beheizte Scheibenwaschdüsen |
| 35 | Nicht zugeordnet |
| 36 | USB-Ladefunktion |
| 37 | Radar |
| 38 | Nicht zugeordnet |
| 39 | 2018: Elektrische Zusatzheizung 2019: Nicht zugeordnet |
| 40 | Nicht zugeordnet |
| 41 | Heckscheibenheizung |
| 42 | Elektrische Fensterheber – Beifahrer |
| 43 | Anhängerkupplung |
| 44 | Zigarettenanzünder, 12-Volt-Steckdose im Innenraum, 12-Volt-Steckdose im Gepäckraum |
| 45 | Elektrische Fensterheber – hinten rechts |
| 46 | Scheibenwaschanlage vorne und hinten, Betätigungshebel unter dem Lenkrad |
| 47 | Anhängerkupplung |
| 48 | Anhängerkupplung |
| 49 | Benzinpumpe |
| 50 | Infotainment |
| 51 | Heizung des Außenspiegels |
| 52 | KESSY |
| 53 | Lenkschloss (KESSY) |
| 54 | ABS oder ESC |
| 55 | Nicht zugeordnet |
| 56 | Nicht zugeordnet |
| 57 | Nicht zugeordnet |
| 58 | Heizung der Rücksitze |
| 59 | Nicht zugeordnet |
Sicherungen im Motorraum

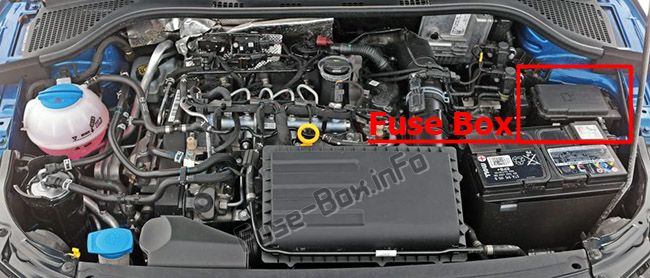

Position des Sicherungskastens

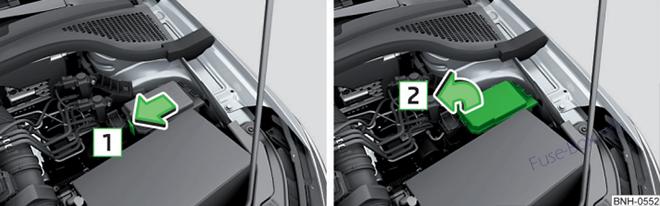

Position des Sicherungskastens (Version 1)
Position des Sicherungskastens (Version 2)
ad vertisements

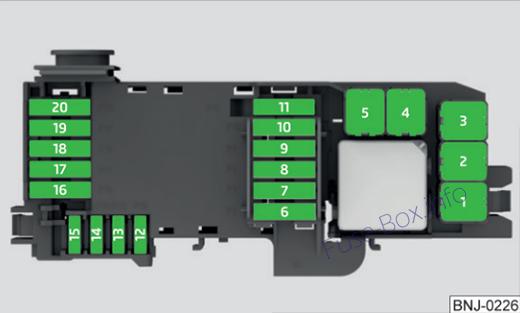

Sicherungskastendiagramm
Sicherungsbelegung im Motorraum
| Nein. | Stromverbraucher |
|---|---|
| 1 | Kühlerlüfter |
| 2 | 2016-2018: Glühkerzensystem 2019: Nicht zugeordnet |
| 3 | ABS oder ESC |
| 4 | 2016-2018: Zusätzliche elektrische Heizung, beheizte Windschutzscheibe 2019: beheizte Windschutzscheibe |
| 5 | 2016-2018: Zusätzliche elektrische Heizung, beheizte Windschutzscheibe 2019: beheizte Windschutzscheibe |
| 6 | Automatikgetriebe |
| 7 | Motorsteuerungssystem |
| 8 | Scheibenwischer |
| 9 | Batteriedatenmodul |
| 10 | ABS oder ESC |
| 11 | Nicht zugeordnet |
| 12 | 2016-2018: Einspritzdüsen, Ventil für Kraftstoffdosierung, Steuerventil für Kraftstoffdruck
2019: Einspritzdüsen, Ventil für Kraftstoffdosierung, Steuerventil für Kraftstoffdruck, Motorkomponenten |
| 13 | Bremspedalschalter |
| 14 | 2016-2018: Kraftstoffpumpe, Kühlerlüfter, Kühlpumpe, Pumpe zur Ladeluftkühlung
2019: Kraftstoffpumpe, Kühlerlüfter, Pumpe zur Ladeluftkühlung, Motorkomponenten |
| 15 | Motorsteuerung, Spannungsstabilisator für Taxifahrzeuge |
| 16 | Anlasser |
| 17 | Motorsteuerungssystem |
| 18 | 2016-2018: Zusätzliche elektrische Heizung, Ventil für Ansaugkrümmer, Laderegler, Öltemperatur, Ventil für Aktivkohlefilter, Ventil für Öldruckregelung
2019: Ventil für Ansaugkrümmer, Wastegate, Öltemperatur, Ventil für Aktivkohlefilter, Ventil für Öldruckregelung, Motorkomponenten |
| 19 | Lambdasonde |
| 20 | 2016-2018: Glühkerzensystem, Kurbelgehäuseentlüftungsheizung
2019: Zündspulen, Motorkomponenten |
