Hier finden Sie die Sicherungskasten-Belegung für den Skoda Superb B5/3U der Baujahre 2001 bis 2007. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsbelegung Skoda Superb 2001-2007
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Superb ist die Sicherung Nr. 33 im Sicherungskasten der Instrumententafel.
| Farbe | Maximale Stromstärke |
|---|---|
| Hellbraun | 5 |
| braun | 7,5 |
| rot | 10 |
| Blau | 15 |
| Gelb | 20 |
| Weiß | 25 |
| Grün | 30 |
Position des Sicherungskastens

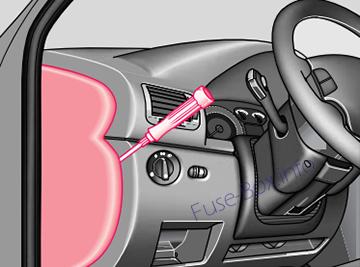

Der Sicherungskasten befindet sich auf der linken Seite der Schalttafel hinter einer Abdeckung.
Entfernen Sie mit einem Schraubendreher die Sicherungskastenabdeckung.

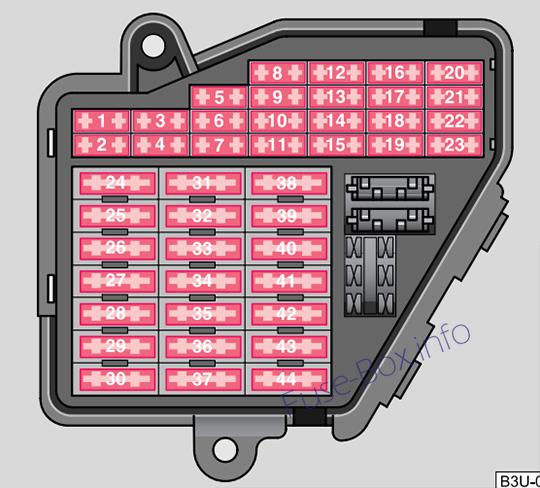

Sicherungsdiagramm
ad vertisements
Zuordnung der Sicherungen im Armaturenbrett
| Nein. | Stromverbraucher | Ampere |
|---|---|---|
| 1 | Heizbare Scheibenwaschdüsen | 5 |
| 2 | Blinker | 10 |
| 3 | Nicht zugeordnet | |
| 4 | Kennzeichenleuchte | 5 |
| 5 | Kombiinstrument – Warnleuchten, Sitzheizungen, Tempomat, Außenspiegeleinstellung, Beleuchtung von Bedienelementen und Schaltern, Außentemperaturanzeige, Klimaanlage, akustische Einparkhilfe, Navigationssystem, Multifunktionslenkrad | 10 |
| 6 | Heizung des Außenspiegels | 5 |
| 7 | ABS, EDS, ASR, ESP, Tempomat, Motorelektronik | 10 |
| 8 | Automatische Einstellung des Scheinwerferlichts | 5 |
| 9 | Einparkhilfe | 5 |
| 10 | CD-Wechsler, Handy, Multifunktionslenkrad | 5 |
| 11 | Elektrisch verstellbare Sitze (bis 2006) | 5 |
| 11 | DVD-Player (seit 2006) | 7.5 |
| 12 | Stromversorgung für Diagnosebuchse | 10 |
| 13 | Bremslichter | 10 |
| 14 | Zentralverriegelungssteuergerät, Innenbeleuchtung | 10 |
| 15 | Kombiinstrument, Klimaanlage, Automatikgetriebe, Außenspiegel-Einstellspeicher und Navigationssystem | 10 |
| 16 | ESP | 5 |
| 17 | Funkgerät, Spezialfahrzeuge (Polizei usw.) | 10 |
| 18 | Rechter Hauptstrahl | 10 |
| 19 | Linker Hauptstrahl | 10 |
| 20 | Abblendlicht rechts | 15 |
| 21 | Abblendlicht links | 15 |
| 22 | Standlicht rechts | 5 |
| 23 | Standlicht links | 5 |
| 24 | Scheibenwaschanlage, Scheibenwischerpumpe und intermittierender Schalter | 25 |
| 25 | Frischluftventilator, Klimaanlage, Climatronic | 30 |
| 26 | Heckscheibenheizung, Umluftbetrieb | 30 |
| 27 | Nicht zugeordnet | |
| 28 | Kraftstoffpumpe, Dieselzusatzpumpe | 20 |
| 29 | Motorsteuerung | 20 |
| 30 | Elektrisches Schiebedach / DVD-Player | 20 / 7.5 |
| 31 | Rückfahrscheinwerfer, Tempomat, Automatikgetriebe, automatisch abblendender Innenspiegel | 15 |
| 32 | Motorsteuerung, Tempomat | 20 |
| 33 | Zigarettenanzünder | 15 |
| 34 | Motorsteuerung | 15 |
| 35 | Anhängersteckdose | 30 |
| 36 | Nebellichter | 15 |
| 37 | Radio, Navigation | 20 |
| 38 | Zentrales Verriegelungssystem | 15 |
| 39 | Warnblinkanlage | 15 |
| 40 | Horn | 25 |
| 41 | Nicht zugeordnet | |
| 42 | ESP | 25 |
| 43 | Motorsteuerung | 15 |
| 44 | Sitzheizungen | 30 |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Skoda Superb B5/3U?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
