In diesem Artikel betrachten wir den Skoda Superb der dritten Generation (B8 / 3V), der von 2015 bis heute erhältlich ist. Hier finden Sie Sicherungskastendiagramme von Skoda Superb 2015, 2016, 2017, 2018 und 2019 , Informationen zur Position der Sicherungsfelder im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungslayout Skoda Superb 2015-2019…
Die Sicherungen des Zigarettenanzünders (Steckdose) im Skoda Superb sind die Sicherungen Nr. 30 (12-Volt-Steckdose im Gepäckraum), Nr. 40 (12-Volt-Steckdose) und Nr. 46 (230-Volt-Steckdose) in der Sicherung der Instrumententafel Box.
| Sicherungsfarbe | Maximale Stromstärke |
|---|---|
| Hellbraun | 5 |
| dunkelbraun | 7.5 |
| rot | 10 |
| Blau | 15 |
| Gelb / Blau | 20 |
| Weiß | 25 |
| grün / pink | 30 |
| orange / grün | 40 |
| rot | 50 |
Position des Sicherungskastens
Sicherungskasten im Armaturenbrett

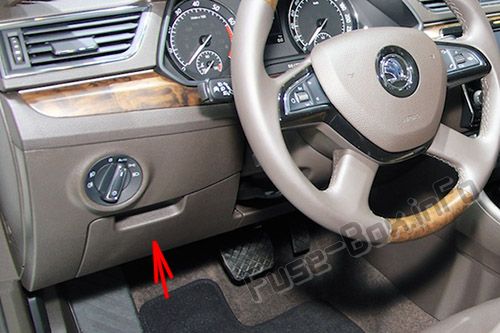

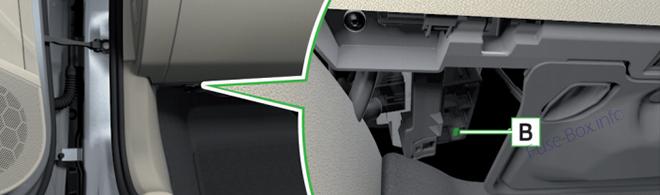

Beim Linkslenker befindet sich der Sicherungskasten auf der Fahrerseite hinter dem Ablagefach.
Ziehen Sie den Zündschlüssel ab, schalten Sie das Licht und alle elektrischen Verbraucher aus.
Öffnen Sie die Aufbewahrungsbox auf der Fahrerseite.

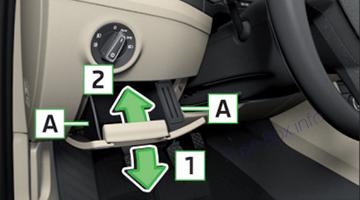

Halten Sie den Stapler seitlich im Bereich A und öffnen Sie ihn, indem Sie in Pfeilrichtung 1 ziehen (zum Öffnen ist eine größere Kraft erforderlich).
Entfernen Sie den Plastikclip unter der Abdeckung des Sicherungskastens im Motorraum

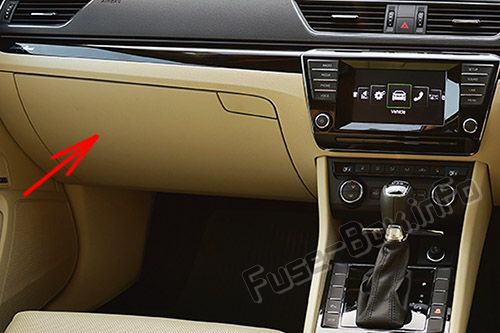

Im Rechtslenker befindet es sich auf der Beifahrerseite hinter dem Ablagefach.

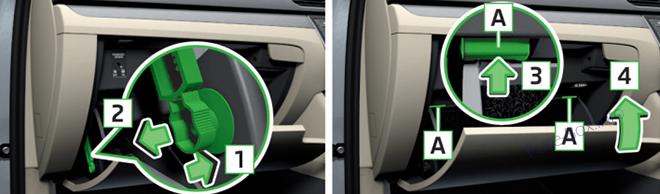

Ablagefach zusammenklappen:
- Ziehen Sie den Zündschlüssel ab, schalten Sie das Licht und alle elektrischen Verbraucher aus.
- Öffnen Sie das Ablagefach auf der Beifahrerseite.
- Entriegeln Sie die Bremsstange in Pfeilrichtung 1 und entfernen Sie sie in Pfeilrichtung.
- Drücken Sie die Laschen A in Pfeilrichtung 3 und das Ablagefach klappt nach unten.
- Entfernen Sie den Plastikclip unter der Abdeckung des Sicherungskastens im Motorraum.
- Ziehen Sie mit dem Clip die fehlerhafte Sicherung heraus und setzen Sie dann eine neue Sicherung ein.
- Verstauen Sie den Clip wieder in der ursprünglichen Position.
Klappen Sie das Ablagefach zurück:
- Heben Sie das Ablagefach in Pfeilrichtung 4 an.
- Überwinde den Widerstand der Arretierungen A.
- Setzen Sie die Bremsstange gegen Pfeilrichtung 2 ein und verriegeln Sie sie gegen Pfeilrichtung 1.

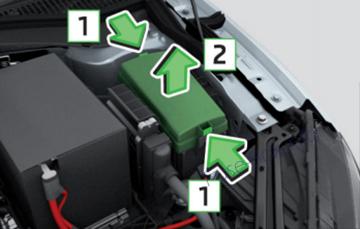

Sicherungskasten im Motorraum
Sicherungskastendiagramme
ad vertisements
2016
Sicherungskasten im Armaturenbrett

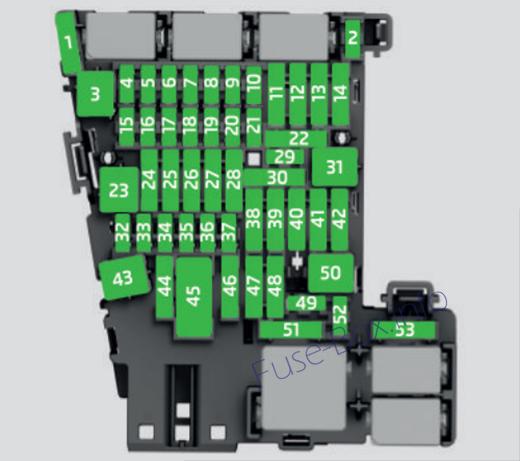

Zuordnung der Sicherungen im Armaturenbrett (2016)
| Nein. | Verbraucher |
|---|---|
| 1 | Nicht zugeordnet |
| 2 | Nicht zugeordnet |
| 3 | Nicht zugeordnet |
| 4 | Nicht zugeordnet |
| 5 | Datenbus |
| 6 | Alarmsensor |
| 7 | Klimaanlage, Heizung, Empfänger für Fernbedienung für die Zusatzheizung, Wählhebel für das Automatikgetriebe, Relais für die Heckscheibenheizung, Relais für die Windschutzscheibenheizung |
| 8 | Lichtschalter, Regensensor, Diagnosestecker, Feststellbremse, Beleuchtung des Kombiinstruments |
| 9 | USB-Buchse |
| 10 | Touchscreen, TV-Tuner |
| 11 | Riemenspanner auf der linken Seite |
| 12 | Radio |
| 13 | Einstellung des Stoßdämpfers |
| 14 | Luftgebläse für Klimaanlage, Heizung |
| 15 | Elektrisches Lenkschloss |
| 16 | Signalverstärker für Telefon |
| 17 | Gerätestaubtuch, Notbetrieb |
| 18 | Rückfahrkamera |
| 19 | KESSY |
| 20 | SCR |
| 21 | Haldexkupplung, Klimakompressor (GreenLine) |
| 22 | Anhängerkupplung |
| 23 | Scheinwerfer rechts |
| 24 | Panoramadach |
| 25 | Zentralverriegelung – Fahrertür und hinten links, Rückspiegel |
| 26 | Beheizte Vordersitze |
| 27 | Musikverstärker |
| 28 | Anhängerkupplung – Kontakt in der Steckdose |
| 29 | Betätigungshebel unter dem Lenkrad |
| 30 | 12-Volt-Steckdose im Gepäckraum |
| 31 | Scheinwerfer links |
| 32 | Einparkhilfe (Park Assist) |
| 33 | Airbagschalter für Warnblinkanlage |
| 34 | TCS, ESC-Taste, Reifendrucküberwachung, Drucksensor für Klimaanlage, Rückfahrlichtschalter, Spiegel mit automatischer Dimmung, START-STOP-Taste, Bedienelemente zum Heizen der Rücksitze, Sensor für Klimaanlage, Feststellbremse, Lichtschalter |
| 35 | Scheinwerferbereichssteuerung, AFS-Scheinwerfer, Diagnosestecker, Kamera, Radar |
| 36 | Scheinwerfer rechts |
| 37 | Scheinwerfer links |
| 38 | Anhängerkupplung – Kontakt in der Steckdose |
| 39 | Zentralverriegelung – Beifahrertür und rechte hintere Tür, Rückspiegel |
| 40 | 12-Volt-Steckdose |
| 41 | Rechter Gurtstraffer |
| 42 | Kofferraumdeckel, Scheinwerferwaschanlage, Scheibenwaschanlage |
| 43 | Visier für Gasentladungsbirnen, Innenbeleuchtung |
| 44 | Anhängerkupplung – Kontakt in der Steckdose |
| 45 | Sitzverstellung bedienen |
| 46 | 230-Volt-Steckdose |
| 47 | Heckscheibenwischer |
| 48 | Erkennung des toten Winkels |
| 49 | Spule am Anlasserrelais, Kupplungspedalschalter |
| 50 | Kofferraumdeckel öffnen |
| 51 | Heizung der Rücksitze |
| 52 | Kühlung der Vordersitze |
| 53 | Relais für Heckscheibenheizung |
ad vertisements
Motorraum
Zuordnung von Sicherungen im Motorraum (2016)
| Nein. | Verbraucher |
|---|---|
| 1 | ESC, Feststellbremse |
| 2 | ESC |
| 3 | Motorsteuergerät |
| 4 | Kühlerlüfter, Steuerventil für Kraftstoffdruck, Relais für elektrische Zusatzheizung |
| 5 | Spule des Zündrelais |
| 6 | Bremssensor |
| 7 | Kühler blind |
| 8 | Lambdasonde |
| 9 | Kühlmittelpumpe, Zündspule, Vorheizgerät, Luftmengenmesser |
| 10 | Benzinpumpe |
| 11 | Elektrisches Zusatzheizsystem |
| 12 | Elektrisches Zusatzheizsystem |
| 13 | Automatikgetriebe |
| 14 | Relais für Windschutzscheibenheizung |
| 15 | Horn |
| 16 | Zündung |
| 17 | ESC, Motorsteuergerät, Hauptrelais-Spule |
| 18 | Datenbank, Batteriedatenmodul |
| 19 | Scheibenwischer |
| 20 | Alarm |
| 21 | Nicht zugeordnet |
| 22 | Motorsteuergerät |
| 23 | Anlasser |
| 24 | Elektrisches Zusatzheizsystem |
| 31 | Nicht zugeordnet |
| 32 | Nicht zugeordnet |
| 33 | SCR |
| 34 | Nicht zugeordnet |
| 35 | Nicht zugeordnet |
| 36 | Nicht zugeordnet |
| 37 | Behelfsheizung |
| 38 | Nicht zugeordnet |
2017
ad vertisements
Sicherungskasten im Armaturenbrett
Sicherung für Multifunktionseinheit (Taxi) im Fahrzeug mit Rechtslenkung

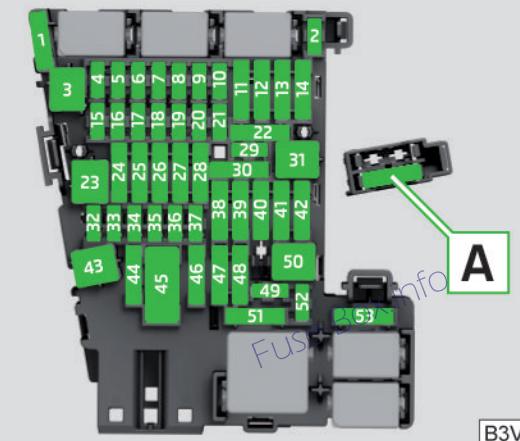

Zuordnung der Sicherungen im Armaturenbrett (2017)
| Nein. | Verbraucher |
|---|---|
| 1 | Nicht zugeordnet |
| 2 | Nicht zugeordnet |
| 3 | Spannungsstabilisator für Taxifahrzeuge |
| 4 | Beheiztes Lenkrad |
| 5 | Datenbus |
| 6 | Automatikgetriebe |
| 7 | Klimaanlage, Heizung, Empfänger für die Fernbedienung für die Zusatzheizung, beheizte Heckscheibe, beheizte Windschutzscheibe, Uhr |
| 8 | Lichtschalter, Regensensor, Diagnosestecker, Feststellbremse, Beleuchtung des Kombiinstruments, Sensor für das Alarmsystem |
| 9 | USB-Buchse |
| 10 | Infotainment-Bildschirm, TV-Tuner, ExBoxM2 (gilt für Südkorea) |
| 11 | Riemenspanner auf der linken Seite |
| 12 | Infotainment |
| 13 | Einstellung des Stoßdämpfers |
| 14 | Luftgebläse für Klimaanlage, Heizung |
| 15 | Elektrisches Lenkschloss |
| 16 | Telefonzelle |
| 17 | Kombiinstrument, Notruf |
| 18 | Rückfahrkamera |
| 19 | KESSY |
| 20 | SCR |
| 21 | Allradantrieb, Luftkompressor (Grüne Linie) |
| 22 | Anhängerkupplung |
| 23 | Licht – richtig |
| 24 | Panorama-Schiebedach |
| 25 | Zentralverriegelung – Fahrertür und hintere linke Tür, Außenspiegel Fahrerseite – Heizung, Einklappfunktion, Einstellung der Spiegelfläche |
| 26 | Beheizte Vordersitze |
| 27 | Musikverstärker |
| 28 | Anhängergerät – Steckdose |
| 29 | Betätigungshebel unter dem Lenkrad |
| 30 | 12-Volt-Steckdose im Gepäckraum |
| 31 | Licht – links |
| 32 | Einparkhilfe (Park Assist) |
| 33 | Airbagschalter für Warnblinkanlage |
| 34 | TCS, ESC, Reifendruckverlustanzeige, Klimaanlage, Rückfahrlichtschalter, Spiegel mit automatischer Verdunkelung, START-STOP, beheizte Rücksitze, Feststellbremse, Lichtschalter |
| 35 | AFS-Scheinwerfer, Diagnosestecker, Kamera, Radar, Spannungsstabilisator für Taxifahrzeuge |
| 36 | Scheinwerfer rechts |
| 37 | Scheinwerfer links |
| 38 | Anhängergerät – Steckdose |
| 39 | Zentralverriegelung – Beifahrertür und rechte hintere Tür, Beifahrerseitenspiegel – Heizung, Einklappfunktion, Einstellung der Spiegelfläche |
| 40 | 12 Volt Steckdose |
| 41 | Rechter Gurtstraffer |
| 42 | Kofferraumdeckel, Scheinwerferwaschanlage, Scheibenwaschanlage |
| 43 | Xenon-Scheinwerfer, Umgebungsbeleuchtung |
| 44 | Anhängergerät – Steckdose |
| 45 | Elektrisch verstellbare Sitze |
| 46 | 230-Volt-Steckdose |
| 47 | Heckscheibenwischer |
| 48 | Erkennung des toten Winkels |
| 49 | Motor startet, Kupplungspedalschalter |
| 50 | Kofferraumdeckel öffnen |
| 51 | Heizung der Rücksitze |
| 52 | Beheizte Vordersitze |
| 53 | Heizbare Heckscheibe |
| EIN | Multifunktionseinheit für Taxifahrzeuge – LHD |
| B. | Multifunktionseinheit für Taxifahrzeuge – RHD |
Motorraum
ad vertisements
Zuordnung von Sicherungen im Motorraum (2017)
| Nein. | Verbraucher |
|---|---|
| 1 | ESC, Feststellbremse |
| 2 | ESC |
| 3 | Motorsteuerungssystem |
| 4 | Kühlerlüfter, Steuerventil für Kraftstoffdruck, Relais für elektrische Zusatzheizung |
| 5 | Zündung |
| 6 | Bremssensor |
| 7 | Kühlerläden, Kühlmittelpumpe |
| 8 | Lambdasonde |
| 9 | Kühlmittelpumpe, Zündung, Vorheizgerät, Luftmengenmesser |
| 10 | Benzinpumpe |
| 11 | Elektrisches Zusatzheizsystem |
| 12 | Elektrisches Zusatzheizsystem |
| 13 | Automatikgetriebe |
| 14 | Beheizte Windschutzscheibe |
| 15 | Horn |
| 16 | Zündung |
| 17 | ESC, Motorsteuergerät, Hauptrelais-Spule |
| 18 | Datenbank, Batteriedatenmodul |
| 19 | Scheibenwischer |
| 20 | Anti-Diebstahl-Alarm |
| 21 | Nicht zugeordnet |
| 22 | Motorsteuerung, Spannungsstabilisator für Taxifahrzeuge |
| 23 | Anlasser |
| 24 | Elektrisches Zusatzheizsystem |
| 31 | Nicht zugeordnet |
| 32 | Nicht zugeordnet |
| 33 | SCR |
| 34 | Nicht zugeordnet |
| 35 | Nicht zugeordnet |
| 36 | Nicht zugeordnet |
| 37 | Aux. Heizung |
| 38 | Nicht zugeordnet |
2018, 2019
Sicherungskasten im Armaturenbrett

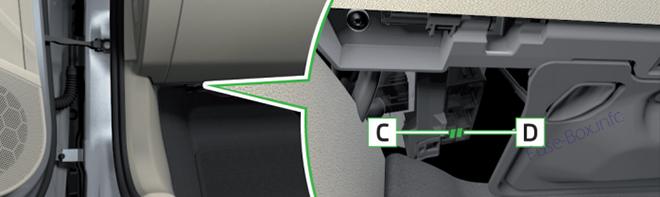

Sicherung für die USB-Ladefunktion und für das Multifunktionsgerät (Taxi) im Rechtslenker
ad vertisements

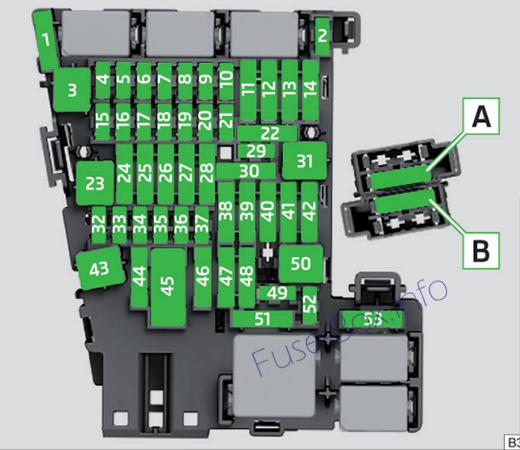

Zuordnung der Sicherungen im Armaturenbrett (2018, 2019)
| Nein. | Verbraucher |
|---|---|
| 1 | 2018: Nicht zugewiesen 2019: SCR (AdBlue) |
| 2 | 2018: Nicht zugeordnet 2019: Beheiztes Lenkrad |
| 3 | 2018: Spannungsstabilisator für Taxifahrzeuge 2019: Nicht zugeordnet |
| 4 | 2018: Beheiztes Lenkrad 2019: Diebstahlalarm |
| 5 | Datenbus |
| 6 | Automatikgetriebe |
| 7 | Klimaanlage, Heizung, Empfänger für die Fernbedienung für die Zusatzheizung, beheizte Heckscheibe, beheizte Windschutzscheibe, Uhr |
| 8 | Lichtschalter, Regensensor, Diagnoseanschluss, Feststellbremse, Umgebungsbeleuchtung, Sensor der Alarmanlage, Scheinwerfer |
| 9 | USB-Buchsen |
| 10 | Infotainment-Bildschirm |
| 11 | Licht – links |
| 12 | Infotainment |
| 13 | Riemenspanner auf der linken Seite |
| 14 | Luftgebläse für Klimaanlage, Heizung |
| 15 | Elektrisches Lenkschloss |
| 16 | Telefonzelle |
| 17 | Kombiinstrument, Notruf |
| 18 | Rückfahrkamera |
| 19 | KESSY-System |
| 20 | 2018: SCR (AdBlue) 2019: SCR (AdBlue), Bremssystem |
| 21 | Allradantrieb, Luftkompressor (Grüne Linie) |
| 22 | Anhängerkupplung |
| 23 | Panorama-Schiebedach |
| 24 | Licht – richtig |
| 25 | Zentralverriegelung – Fahrertür und hintere linke Tür, Außenspiegel Fahrerseite – Heizung, Einklappfunktion, Einstellung der Spiegelfläche |
| 26 | Beheizte Vordersitze |
| 27 | Xenonscheinwerfer, Innenbeleuchtung |
| 28 | Anhängerkupplung |
| 29 | Betätigungshebel unter dem Lenkrad |
| 30 | 2018: Stoßdämpfereinstellung 2019: Nicht zugeordnet |
| 31 | 2018: Nicht zugewiesen 2019: Öffnen des Kofferraumdeckels |
| 32 | Einparkhilfe (Park Assist) |
| 33 | Airbagschalter für Warnblinkanlage |
| 34 | TCS, ESC, Reifendrucküberwachung, Klimaanlage, Rückfahrlichtschalter, Spiegel mit automatischer Dimmung, START-STOP, beheizte Rücksitze, Feststellbremse, Lichtschalter |
| 35 | Diagnosestecker, Kamera, Radarsensor, Spannungsstabilisator für Taxifahrzeuge |
| 36 | Scheinwerfer rechts |
| 37 | Scheinwerfer links |
| 38 | Anhängerkupplung |
| 39 | Zentralverriegelung – Beifahrertür und rechte hintere Tür, Beifahrerseitenspiegel – Heizung, Einklappfunktion, Einstellung der Spiegelfläche |
| 40 | 12-Volt-Steckdosen |
| 41 | Rechter Gurtstraffer |
| 42 | Kofferraumdeckel, Scheinwerferwaschanlage, Scheibenwaschanlage |
| 43 | Musikverstärker |
| 44 | Anhängerkupplung |
| 45 | Elektrisch verstellbare Sitze |
| 46 | 230-Volt-Steckdose |
| 47 | Heckscheibenwischer |
| 48 | Erkennung des toten Winkels |
| 49 | Motor startet, Kupplungspedalschalter |
| 50 | 2018: Öffnen des Kofferraumdeckels 2019: Nicht zugewiesen |
| 51 | Beheizte Rücksitze, Heckdisplay, Heckklimaanlage |
| 52 | 2018: Beheizte Vordersitze 2019: Stoßdämpfereinstellung (adaptive Federung) |
| 53 | Heizbare Heckscheibe |
| EIN | 2018: Multifunktionseinheit für Taxifahrzeuge – LHD
2019: Belüftung der Vordersitze – Linkslenker |
| B. | USB-Aufladung – LHD |
| C. | USB-Aufladung – RHD |
| D. | 2018: Multifunktionseinheit für Taxifahrzeuge – RHD
2019: Belüftung der Vordersitze – Rechtslenker |
ad vertisements
Motorraum
Zuordnung von Sicherungen im Motorraum (2018, 2019)
| Nein. | Verbraucher |
|---|---|
| 1 | ESC, Feststellbremse |
| 2 | ESC |
| 3 | Motorsteuerungssystem |
| 4 | 2018: Kühlerlüfter, Steuerventil für Kraftstoffdruck, elektrische Zusatzheizung, Motorkomponenten
2019: Kühlerlüfter, Steuerventil für Kraftstoffdruck, elektrische Zusatzheizung, Glühkerzensystem, Luftmassenmesser, Motorkomponenten |
| 5 | Zündung, Motorkomponenten |
| 6 | Bremssensor |
| 7 | 2018: Kühlerläden, Kühlmittelpumpe, Motorkomponenten
2019: Kühlerläden, Kühlmittelpumpe, Kurbelgehäuseentlüftung, |
| 8 | Lambdasonde, NOx-Sensor |
| 9 | 2018: Kühlmittelpumpe, Zündung, Vorheizeinheit, Luftmengenmesser, Motorkomponenten
2019: Kühlmittelpumpe, Zündung, Motorkomponenten |
| 10 | Benzinpumpe |
| 11 | Elektrisches Zusatzheizsystem |
| 12 | Elektrisches Zusatzheizsystem |
| 13 | 2018: Automatikgetriebe
2019: Ölpumpe für Automatikgetriebe |
| 14 | Beheizte Windschutzscheibe |
| 15 | Horn |
| 16 | Zündung |
| 17 | ESC, Motorsteuergerät, Hauptrelais-Spule |
| 18 | Datenbank, Batteriedatenmodul |
| 19 | Scheibenwischer |
| 20 | 2018: Diebstahlwarnung
2019: Nicht zugewiesen |
| 21 | 2018: Nicht zugeordnet
2019: Automatikgetriebe |
| 22 | Motorsteuerung, Spannungsstabilisator für Taxifahrzeuge |
| 23 | Anlasser |
| 24 | Elektrisches Zusatzheizsystem |
| 31 | Nicht zugeordnet |
| 32 | Nicht zugeordnet |
| 33 | 2018: Ölpumpe für Automatikgetriebe
2019: Nicht zugeordnet |
| 34 | Nicht zugeordnet |
| 35 | Nicht zugeordnet |
| 36 | 2018: SCR (AdBlue)
2019: Nicht zugewiesen |
| 37 | Aux. Heizung |
| 38 | Nicht zugeordnet |
