Die Sicherungskasten und das Relais für Skoda Roomster (2006-2015)

Skoda Roomster wurde von 2006 bis 2015 hergestellt. In diesem Artikel finden Sie Sicherungskastendiagramme von Skoda Roomster 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 und 2015 , in denen Sie Informationen zur Position der Sicherung erhalten Paneele im Auto und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).

der Inhalt

Sicherungslayout Skoda Roomster 2006-2015
Position des Sicherungskastens
Sicherungskastendiagramm (2006-2008)
Sicherungskastendiagramm (Version 2, 2009)
Sicherungskastendiagramm (Version 3, 2010-2015)
Position des Sicherungskastens
Sicherungskastendiagramm
Position des Sicherungskastens
Sicherungskastendiagramm
Sicherungskastendiagramm (Automatikgetriebe, Version 2, 2010-2015)

Sicherungslayout Skoda Roomster 2006-2015

Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Roomster ist die Sicherung Nr. 47 im Sicherungskasten der Instrumententafel.

Farbe	Maximale Stromstärke
Hellbraun	5
braun	7,5
rot	10
Blau	15
Gelb	20
Weiß	25
Grün	30

Sicherungen im Armaturenbrett

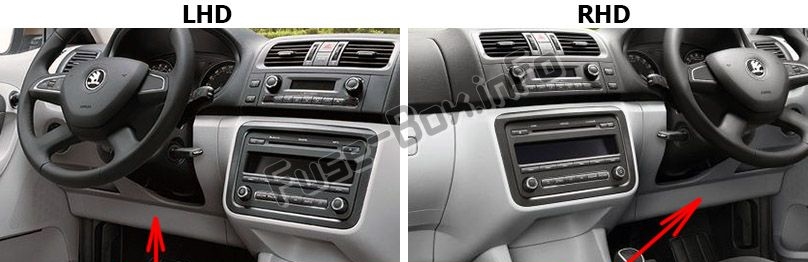

Position des Sicherungskastens

Der Sicherungskasten befindet sich hinter einer Abdeckung unter dem Lenkrad.

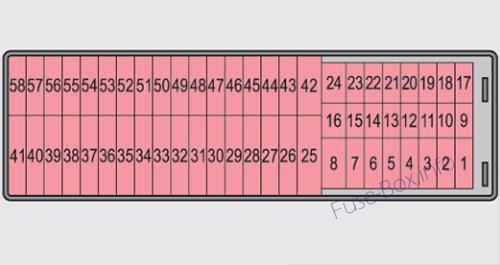

Sicherungskastendiagramm (2006-2008)

Linke Lenkung

Rechte Lenkung

ad vertisements

Zuordnung der Sicherungen im Armaturenbrett (Version 1, 2006-2008)

Nein.	Stromverbraucher	Ampere
1	Elektrohydraulische Servolenkung	5
2	Kombiinstrument, Einstellung des Scheinwerferbereichs	5
3	Motorsteuergerät – Benzinmotor	5
4	ABS-Steuergerät	5
5	Benzinmotor: Bremslichtschalter, Tempomat	5
6	Nicht zugeordnet
7	Motorsteuergerät 1,2 ltr.	15
8	Einspritzventile -1,4 ltr.; 1,6 ltr.	10
9	Bedienelemente für die Heizung, Steuergerät für Klimaanlage, Einparkhilfe, Steuergerät für Kurvenlichter	5
10	PCV-Ventil	7,5
11	Elektrisch verstellbarer Rückspiegel, elektrische Fensterheber	7,5
12	Rückfahrscheinwerfer	10
13	Motorsteuergerät (für Fahrzeuge mit Automatikgetriebe)	10
14	Motor für Kurvenlichter	10
15	Navigations-PDA	5
16	Nicht zugeordnet
17	Linke Standleuchte, Kennzeichenleuchte	5
18	Richtiges Standlicht	5
19	Radio, zentrale Steuereinheit	5
20	Gerätestaubtuch, Lenkwinkelgeber, ESP, Fahrzeugspannungssteuergerät	5
21	Bremslichter	10
22	Bedienelemente für die Heizung, Steuergerät für Klimaanlage, Einparkhilfe, Handy	7,5
23	Innenbeleuchtung, Ablagefach und Gepäckraum	10
24	Heckklappenschloss	10
25	Sitzheizungen	20
26	Heizbare Scheibenwaschdüsen, Scheibenreinigungssystem	15
27	Nicht zugeordnet
28	Benzinmotor: AKF-Ventil, Benzinmotor: Steuerklappe	10
29	Injektion -1,2 ltr. Motor	10
30	Kraftstoffpumpe – Benzinmotor	15
31	Lambdasonde	10
32	Dieselmotor: Schalter für Bremslicht und Kupplungspedal, Tempomat, Kraftstoffpumpenrelais und Glühkerzensystemrelais	5
33	Motorsteuergerät – Dieselmotor	30
34	Motorsteuergerät 1,4 ltr.; 1,6 ltr.	30
34	Kraftstoffpumpe – Dieselmotor	15
35	Nicht zugeordnet
36	Fernlicht (je nach Scheinwerfertyp)	15/5
37	Nebelschlussleuchte	7,5
38	Nebellichter	10
39	Gebläse	25
40	Heckscheibenwischer	10
41	Nicht zugeordnet
42	Heckscheibenheizung	25
43	Horn	20
44	Scheibenwischer vorne	20
45	Zentrale Steuereinheit für Komfortsystem	15
46	Motorsteuergerät 1,4 ltr.; 1,6 ltr.	5
47	Zigarettenanzünder, Steckdose im Gepäckraum (Wenn der Motor bereits ausgeschaltet ist, kann eine angeschlossene elektrische Komponente die Batterie entladen)	15
48	Abs	5
49	Blinker	15
50	Radio, Telefonvorinstallation, Multifunktionsmodul	10
51	Elektrisches Fensterheber (vorne und hinten links)	25
52	Elektrisches Fensterheber (vorne und hinten rechts)	25
53	Nicht zugeordnet
54	Diebstahlwarnanlage	15
55	Nicht zugeordnet
56	Scheinwerferreinigungssystem	25
57	Abblendlicht links	15
58	Abblendlicht rechts	15

ad vertisements

Sicherungskastendiagramm (Version 2, 2009)

Linke Lenkung

Rechte Lenkung

Zuordnung der Sicherungen im Armaturenbrett (Version 2, 2009)

Nein.	Stromverbraucher	Ampere
1	Nicht zugeordnet
2	Nicht zugeordnet
3	Kombiinstrument, Einstellung des Scheinwerferbereichs	5
4	ABS-Steuergerät	5
5	Benzinmotor: Bremslichtschalter, Tempomat	5
6	Nicht zugeordnet
7	Motorsteuergerät 1,2 ltr.	15
8	Einspritzventile -1,4 ltr.; 1,6 ltr.	10
9	Bedienelemente für die Heizung, Steuergerät für Klimaanlage, Einparkhilfe, Steuergerät für Kurvenlichter	5
10	Nicht zugeordnet
11	Elektrisch verstellbarer Rückspiegel, elektrische Fensterheber	7,5
12	Rückfahrscheinwerfer	7,5
13	Motorsteuergerät (für Fahrzeuge mit Automatikgetriebe)	10
14	Motor für Kurvenlichter	10
15	Navigations-PDA	5
16	Elektrohydraulische Servolenkung, Motorsteuergerät – Benzinmotor	5
17	Linke Standleuchte, Kennzeichenleuchte	5
18	Richtiges Standlicht	5
19	Radio, zentrale Steuereinheit	5
20	Motorsteuergerät 1,4 ltr.; 1,9 ltr. – Dieselmotor	5
21	Bremslichter	10
22	Bedienelemente für die Heizung, Steuergerät für Klimaanlage, Einparkhilfe, Mobiltelefon, Kombiinstrument, Lenkwinkelgeber, ESP, Fahrzeugspannungssteuergerät	7,5
23	Innenbeleuchtung, Ablagefach und Gepäckraum	7,5
24	Heckklappenschloss	10
25	Sitzheizungen	20
26	Heizbare Scheibenwaschdüsen, Scheibenreinigungssystem	15
27	Nicht zugeordnet
28	Benzinmotor: AKF-Ventil, Benzinmotor: Steuerklappe	10
29	Injektion – 1,2 ltr. Motor	10
30	Kraftstoffpumpe – Benzinmotor	15
31	Lambdasonde	10
32	Dieselmotor: Schalter für Bremslicht und Kupplungspedal, Tempomat, Kraftstoffpumpenrelais und Glühkerzensystemrelais	5
33	Motorsteuergerät – Dieselmotor	30
34	Motorsteuergerät 1,4 ltr.; 1,6 ltr.	30
34	Kraftstoffpumpe – Dieselmotor	15
35	Beleuchtung des Kombiinstruments und des Schalters	5
36	Fernlicht	15. Mai 2018
37	Nebelschlussleuchte	7,5
38	Nebellichter	10
39	Gebläse	30
40	Heckscheibenwischer	10
41	Nicht zugeordnet
42	Heckscheibenheizung	25
43	Horn	20
44	Scheibenwischer vorne	20
45	Zentrale Steuereinheit für Komfortsystem	15
46	Nicht zugeordnet
47	Zigarettenanzünder, Steckdose im Gepäckraum	15
48	Abs	15
49	Blinker	15
50	Radio, Telefonvorinstallation, Multifunktionsmodul	10
51	Elektrisches Fensterheber (vorne und hinten) – linke Seite	25
52	Elektrisches Fensterheber (vorne und hinten) – rechte Seite	25
53	Elektrisches Schiebedach	25
54	Diebstahlwarnanlage	15
55	Nicht zugeordnet
56	Scheinwerferreinigungssystem	25
57	Abblendlicht links, Einstellung des Scheinwerferbereichs	15
58	Abblendlicht rechts	15

Sicherungskastendiagramm (Version 3, 2010-2015)

Linke Lenkung

Rechte Lenkung

Zuordnung der Sicherungen im Armaturenbrett (Version 3, 2010-2015)

Nein.	Stromverbraucher	Ampere
1	Nicht zugeordnet
2	Start stop	5
3	Kombiinstrument, Scheinwerferlichtverstellung	10
4	ABS-Steuergerät	5
5	Benzinmotor: Tempomat	5
6	Rückfahrscheinwerfer (Schaltgetriebe)	10
7	Zündung	15
7	Automatikgetriebe des Motorsteuergeräts	7,5
8	Bremspedalschalter, Kühlmittelventilator	5
9	Bedienelemente für die Heizung, Steuergerät für Klimaanlage, Einparkhilfe, Steuergerät für Kurvenlichter, Kühlmittelventilator	5
10	Nicht zugeordnet
11	Spiegeleinstellung	5
12	Steuergerät zur Anhängererkennung	5
13	Steuergerät für Automatikgetriebe	5
14	Motor für Halogenprojektorscheinwerfer mit Kurvenlichtfunktion	10
15	Navigations-PDA	5
16	Elektrohydraulische Servolenkung	5
17	Radio	10
17	Tageslicht Fahrlichter	7,5
18	Spiegelheizung	5
19	S-Kontakt	5
20	Motorsteuergerät	5
20	Motorsteuergerät	7,5
20	Kraftstoffpumpenrelais	15
20	Steuergerät für Kraftstoffpumpe	15
21	Rückfahrscheinwerfer, Nebelscheinwerfer mit der Funktion „ECKE“	10
22	Bedienelemente für die Heizung, Steuergerät für Klimaanlage, Einparkhilfe, Mobiltelefon, Kombiinstrument, Lenkwinkelgeber, ESP, Fahrzeugspannungsregler, Multifunktionslenkrad	7,5
23	Innenbeleuchtung, Ablagefach und Gepäckraum, Seitenlichter	15
24	Zentrale Steuereinheit des Fahrzeugs	5
25	Sitzheizungen	20
26	Heckscheibenwischer	10
27	Nicht zugeordnet
28	Benzinmotor: AKF-Ventil, Benzinmotor: Steuerklappe	10
29	Einspritzung, Wasserpumpe	10
30	Benzinpumpe	15
30	Zündung	20
30	Tempomat, Betrieb des PTC-Relais	5
31	Lambdasonde	10
32	Hochdruckpumpe, Druckventil	15
33	Motorsteuergerät	30/15
34	Motorsteuergerät	15
34	Vakuumpumpe	20
35	Stromversorgung des Zündschlosses	5
36	Fernlicht	15
37	Nebelschlussleuchte	7,5
38	Nebellichter	10
39	Gebläse	30
40	Heizbare Scheibenwaschdüsen, Scheibenreinigungssystem	15
41	Nicht zugeordnet
42	Heckscheibenheizung	25
43	Horn	20
44	Scheibenwischer vorne	20
45	Zentrale Steuereinheit für Komfortsystem	25/10
46	Diebstahlwarnanlage	15
47	Zigarettenanzünder, Steckdose im Gepäckraum	15
48	Abs	15
49	Blinker, Bremslichter	15
50	Radio	10
51	Elektrisches Fensterheber (vorne und hinten) – linke Seite	25
52	Elektrisches Fensterheber (vorne und hinten) – rechte Seite	25
53	Parklicht links	5
53	Elektrisches Schiebedach	25
54	Diebstahlwarnanlage	15/5
55	Steuergerät für Automatikgetriebe DSG	30
56	Scheinwerferreinigungssystem	25
56	Standlicht – rechte Seite	5
57	Abblendlicht links, Einstellung des Scheinwerferbereichs	15
58	Abblendlicht rechts	15

Sicherungen im Motorraum (Schaltgetriebe, Automatikgetriebe DSG)

ad vertisements

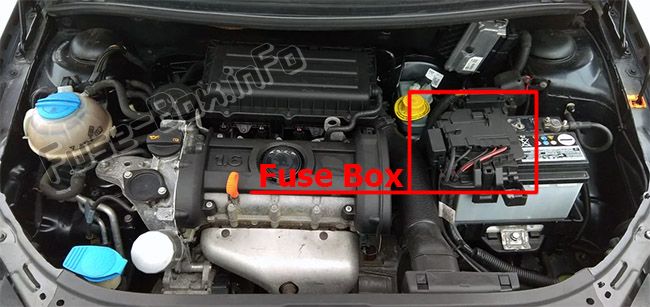

Position des Sicherungskastens

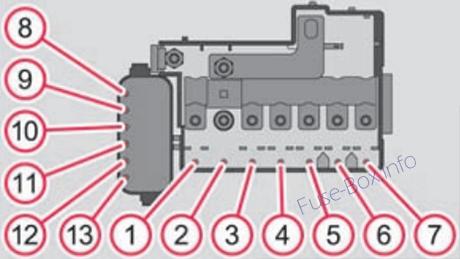

Sicherungskastendiagramm

Sicherungsbelegung im Motorraum (Schaltgetriebe, Automatikgetriebe DSG)

Nein.	Stromverbraucher	Ampere
1	Dynamo	175
2	Nicht zugeordnet
3	Innere	80
4	Elektrisches Zusatzheizsystem	60
5	Innere	40
6	Glühkerzen, Kühlmittelventilator	50
7	Elektrohydraulische Servolenkung	50
8	ABS oder TCS oder ESP	25
9	Der Kühlerlüfter	30
10	Der Kühlerlüfter	5
11	ABS oder TCS oder ESP	40
12	Zentrale Steuereinheit	5
13	Automatikgetriebe	5
13	Elektrisches Zusatzheizsystem	30/40

ad vertisements

Sicherungen im Motorraum (Automatikgetriebe)

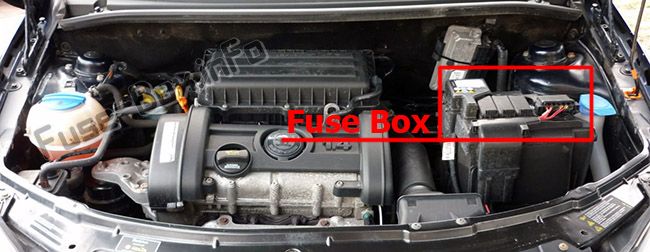

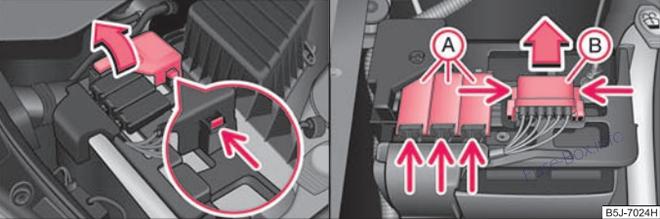

Position des Sicherungskastens

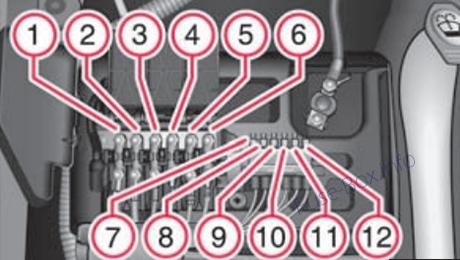

Sicherungskastendiagramm

Sicherungsbelegung im Motorraum (Automatikgetriebe, Version 1, 2006-2009)

Nein.	Stromverbraucher	Ampere
1	Dynamo	175
2	Innere	80
3	Elektrisches Zusatzheizsystem	60
4	ABS oder TCS oder ESP	40
5	Elektrohydraulische Servolenkung	50
6	Glühkerzen	50
7	ABS oder TCS oder ESP	25
8	Der Kühlerlüfter	30
9	Die Klimaanlage	5
10	Der Kühlerlüfter	40
11	Zentrale Steuereinheit	5
12	Automatikgetriebe	5
12	Elektrisches Zusatzheizsystem	30

Sicherungskastendiagramm (Automatikgetriebe, Version 2, 2010-2015)

Sicherungsbelegung im Motorraum (Automatikgetriebe, Version 2, 2010-2015)

Nein.	Stromverbraucher	Ampere
1	Dynamo	175
2	Innere	80
3	Elektrisches Zusatzheizsystem	60
4	ESP	40
5	Elektrohydraulische Servolenkung	50
6	Glühkerzen	50
7	ESP	25
8	Der Kühlerlüfter	30
9	Klimaanlage	5
10	Abs	40
11	Zentrale Steuereinheit	5
12	Automatikgetriebe	5
12	Elektrisches Zusatzheizsystem	40
