Hier finden Sie die Sicherungskasten-Belegung für den Skoda Octavia Mk3/5E der Baujahre 2013 bis 2016. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsbelegung Skoda Octavia 2013-2016
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm (Version 1 – 2013, 2014)
- Sicherungsdiagramm (Version 2 – 2015, 2016)
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Skoda Octavia Mk3/5E?
- Was zeigt die Sicherungsbelegung?
- Weitere Skoda Sicherungskasten-Belegungen
Sicherungsbelegung Skoda Octavia 2013-2016
Die Sicherungen des Zigarettenanzünders (Steckdose) im Skoda Octavia sind die Sicherungen Nr. 40 (12-Volt-Steckdose) und Nr. 46 (230-Volt-Steckdose) im Sicherungskasten der Instrumententafel.
| Sicherungsfarbe | Maximale Stromstärke |
|---|---|
| Hellbraun | 5 |
| dunkelbraun | 7.5 |
| rot | 10 |
| Blau | 15 |
| Gelb / Blau | 20 |
| Weiß | 25 |
| grün / pink | 30 |
| orange / grün | 40 |
| rot | 50 |
Sicherungen im Armaturenbrett (Version 1 – 2013, 2014)
Position des Sicherungskastens

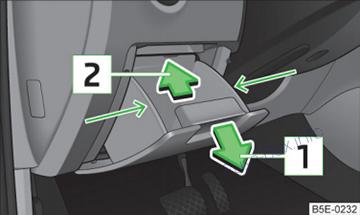

Fahrzeuge mit Linkslenkung:
Bei Fahrzeugen mit Linkslenkung befindet sich der Sicherungskasten hinter dem Ablagefach im linken Bereich der Schalttafel.
Öffnen Sie das Ablagefach.
Fassen Sie das Ablagefach im Bereich der Pfeile an.
Klappen Sie das Ablagefach durch Ziehen in Pfeilrichtung 1 aus.
Ersetzen Sie die entsprechende Sicherung.
Klappen Sie das Ablagefach zurück, indem Sie in Pfeilrichtung 2 in die gesicherte Position im Armaturenbrett drücken.

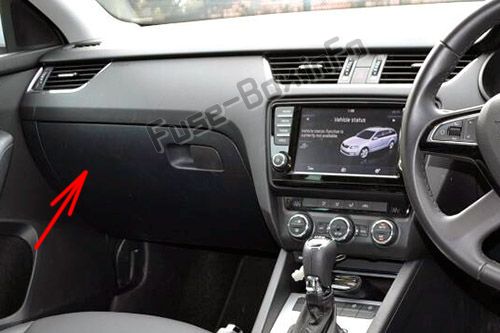

Fahrzeuge mit Rechtslenkung:
Bei Fahrzeugen mit Rechtslenkung befindet es sich auf der Beifahrerseite hinter dem Handschuhfach im linken Bereich der Schalttafel
Ablagefach ausbauen:
- Führen Sie einen Schraubendreher unter die Seitenabdeckung ein.
- Entriegeln Sie die Abdeckung in Pfeilrichtung 1.
- Schieben Sie die Abdeckung in Pfeilrichtung 2 heraus.
- Öffnen Sie das Ablagefach.
- Entriegeln Sie die Bremsstange des Ablagefachs in Pfeilrichtung 3 mit dem Schraubendreher.
- Entfernen Sie das Ablagefach in Pfeilrichtung 4.
- Ersetzen Sie die entsprechende Sicherung.
Aufbewahrung des Ablagefachs:
- Ziehen Sie das Ablagefach hinter den Halterungen A ein.
- Schieben Sie das Ablagefach entgegen der Pfeilrichtung 4 hinein.
- Setzen Sie die Bremsstange ein und verriegeln Sie sie mit einem Schraubendreher gegen den Pfeil 3.
- Drücken Sie die Seitenabdeckung gegen die Pfeilrichtung 2.
- Drücken Sie die Seitenabdeckung vollständig gegen die Pfeilrichtung 1.
ad vertisements

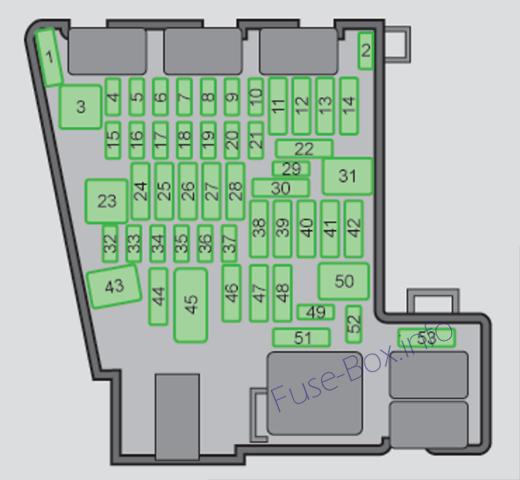

Sicherungsdiagramm
Sicherungszuordnung im Armaturenbrett (Version 1 – 2013, 2014)
| Nein. | Stromverbraucher |
|---|---|
| 1 | Nicht zugeordnet |
| 2 | Nicht zugeordnet |
| 3 | Nicht zugeordnet |
| 4 | Nicht zugeordnet |
| 5 | Datenbus-Steuergerät |
| 6 | Alarmsensor |
| 7 | Steuergerät für Klimaanlage, Heizung, Empfänger für Fernbedienung für die Zusatzheizung, Wählhebel für das Automatikgetriebe, Relais für die Heckscheibenheizung, Wiedergabe für die Windschutzscheibenheizung |
| 8 | Lichtschalter, Regensensor, Diagnosebuchse |
| 9 | Haldex-Kupplung |
| 10 | Touchscreen |
| 11 | Beheizte Rücksitze |
| 12 | Radio |
| 13 | Riemenspanner – Fahrerseite |
| 14 | Luftgebläse für Klimaanlage, Heizung |
| 15 | Elektrisches Lenkschloss |
| 16 | Signalverstärker für Telefon, Telefonvorinstallation |
| 17 | Kombiinstrument |
| 18 | Nicht zugeordnet |
| 19 | KESSY Steuergerät |
| 20 | Lenkradmodul |
| 21 | Nicht zugeordnet |
| 22 | Türöffnung des Gepäckraums |
| 23 | Licht – richtig |
| 24 | Panoramadach |
| 25 | Steuergerät für Zentralverriegelung Vordertür rechts, elektrische Fensterheber – links |
| 26 | Beheizte Vordersitze |
| 27 | Musikverstärker |
| 28 | Abschleppgerät |
| 29 | Nicht zugeordnet |
| 30 | Nicht zugeordnet |
| 31 | Scheinwerfer – links |
| 32 | Einparkhilfe (Park Assist) |
| 33 | Airbag |
| 34 | TCS-Taste, ESC, Reifensteuerungsanzeige, Drucksensor für Klimaanlage, Rückfahrlichtschalter, abblendender Rückspiegel, START-STOP-Taste, Telefonvorinstallation, Steuerung für die Heizung der Rücksitze, Sensor für Klimaanlage, 230-V-Steckdose , Schallaktuator |
| 35 | Scheinwerfer, Scheinwerferlichteinstellung, Diagnosestecker, Kamera, Radar |
| 36 | Scheinwerfer rechts |
| 37 | Scheinwerfer links |
| 38 | Abschleppgerät |
| 39 | Steuergerät für Zentralverriegelung Vordertür – rechts, elektrische Fensterheber – vorne und hinten rechts |
| 40 | 12-Volt-Steckdose |
| 41 | CNG-Relais |
| 42 | Steuergerät für Zentralverriegelung der hinteren Tür – links, rechts, Scheinwerferreinigungssystem, Scheibenwischer |
| 43 | Visier für Gasentladungsbirnen, Innenbeleuchtung |
| 44 | Abschleppgerät |
| 45 | Steuergerät zur Steuerung der Sitzverstellung |
| 46 | 230-Volt-Steckdose |
| 47 | Heckscheibenwischer |
| 48 | Nicht zugeordnet |
| 49 | Spule am Anlasserrelais, Kupplungspedalschalter |
| 50 | Nicht zugeordnet |
| 51 | Riemenspanner – Beifahrerseite |
| 52 | Nicht zugeordnet |
| 53 | Relais für Heckscheibenheizung |
ad vertisements
Sicherungen im Armaturenbrett (Version 2 – 2015, 2016)
Position des Sicherungskastens

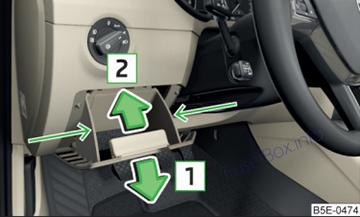

Fahrzeuge mit Linkslenkung:
Bei Fahrzeugen mit Linkslenkung befindet es sich hinter dem Ablagefach im linken Bereich der Schalttafel.
Öffnen Sie das Ablagefach.
Fassen Sie das Ablagefach im Bereich der Pfeile an.
Klappen Sie das Ablagefach durch Ziehen in Pfeilrichtung 1 aus.
Ersetzen Sie die entsprechende Sicherung.
Klappen Sie das Ablagefach zurück, indem Sie in Pfeilrichtung 2 in die gesicherte Position im Armaturenbrett drücken.
Fahrzeuge mit Rechtslenkung:
Bei Fahrzeugen mit Rechtslenkung befindet sich der Sicherungskasten auf der Beifahrerseite hinter dem Handschuhfach im linken Bereich der Schalttafel

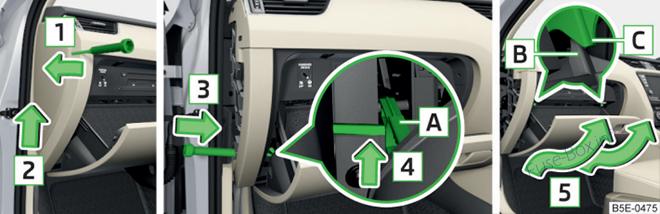

Ablagefach ausbauen:
- Führen Sie einen Schraubendreher unter die Seitenabdeckung ein.
- Entriegeln Sie die Abdeckung in Pfeilrichtung 1.
- Schieben Sie die Abdeckung in Pfeilrichtung 2 heraus.
- Öffnen Sie das Ablagefach.
- Führen Sie einen Schraubendreher von der Seite in Pfeilrichtung 3 in die Schalttafel ein.
- Entriegeln Sie mit dem Schraubendreher die Bremsstange A des Ablagefachs in Pfeilrichtung 4.
- Entfernen Sie das Ablagefach in Pfeilrichtung 5.
- Entfernen Sie den Plastikclip unter der Abdeckung des Sicherungskastens im Maschinenraum.
- Setzen Sie den Clip auf die entsprechende Sicherung und ziehen Sie die Sicherung heraus.
- Setzen Sie eine neue Sicherung ein.
- Bringen Sie die Halterung wieder an der ursprünglichen Position an.
Aufbewahrung des Ablagefachs:
- Bewegen Sie den Stoppuffer B des Ablagefachs hinter die Halterungen C.
- Schieben Sie das Ablagefach in die entgegengesetzte Richtung des Pfeils 5.
- Setzen Sie die Bremsstange ein und verriegeln Sie sie mit einem Schraubendreher gegen den Pfeil 4.
- Drücken Sie die Seitenabdeckung gegen die Pfeilrichtung 2.
- Drücken Sie die Seitenabdeckung vollständig gegen die Pfeilrichtung 1.

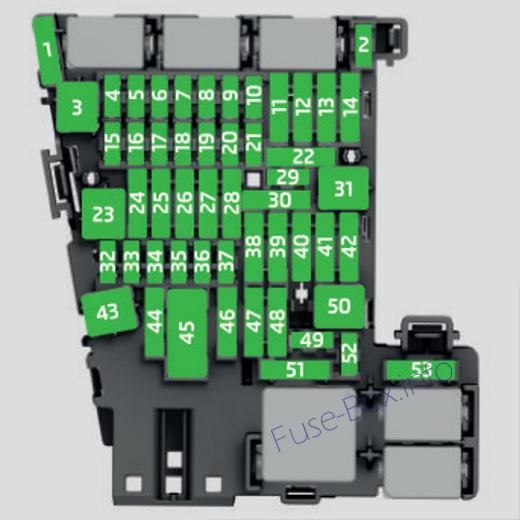

Sicherungsdiagramm
ad vertisements
Sicherungszuordnung im Armaturenbrett (Version 2 – 2015, 2016)
| Nein. | Verbraucher |
|---|---|
| 1 | Nicht zugeordnet |
| 2 | Nicht zugeordnet |
| 3 | Nicht zugeordnet |
| 4 | Nicht zugeordnet |
| 5 | Datenbus-Steuergerät |
| 6 | Alarmsensor |
| 7 | Steuergerät für Klimaanlage, Heizung, Empfänger für Fernbedienung für die Zusatzheizung, Wählhebel für das Automatikgetriebe, Relais für die Heckscheibenheizung, Wiedergabe für die Windschutzscheibenheizung |
| 8 | Lichtschalter, Regensensor, Diagnosebuchse |
| 9 | Haldex-Kupplung |
| 10 | Touchscreen |
| 11 | Beheizte Rücksitze |
| 12 | Radio |
| 13 | Riemenspanner – Fahrerseite |
| 14 | Luftgebläse zur Klimatisierung der Heizung |
| 15 | Elektrisches Lenkschloss |
| 16 | Signalverstärker für Telefon, Telefonvorinstallation |
| 17 | Kombiinstrument |
| 18 | Nicht zugeordnet |
| 19 | KESSY Steuergerät |
| 20 | Betätigungshebel unter dem Lenkrad |
| 21 | Nicht zugeordnet |
| 22 | Anhängerkupplung – Kontakt in der Steckdose |
| 23 | Licht – richtig |
| 24 | Panoramadach |
| 25 | Steuergerät für Zentralverriegelung Vordertür rechts, elektrische Fensterheber links |
| 26 | Beheizte Vordersitze |
| 27 | Musikverstärker |
| 28 | Anhängerkupplung – linkes Licht |
| 29 | CNG-Relais |
| 30 | Nicht zugeordnet |
| 31 | Scheinwerfer – links |
| 32 | Einparkhilfe (Park Assist) |
| 33 | Airbagschalter für Warnblinkanlage |
| 34 | TCS, ESC-Taste, Reifensteuerungsanzeige, Drucksensor für Klimaanlage, Rückfahrlichtschalter, Innenspiegel mit automatischer Dimmung, START-STOP-Taste, Telefonvorinstallation, Steuerung für die Heizung der Rücksitze, Sensor für Klimaanlage, 230-V-Stromversorgung Steckdose, Sport-Sound-Generator |
| 35 | Scheinwerfer, Scheinwerferlichteinstellung, Diagnosestecker, Kamera, Radar |
| 36 | Scheinwerfer rechts |
| 37 | Scheinwerfer links |
| 38 | Anhängerkupplung – rechtes Licht |
| 39 | Steuergerät für Zentralverriegelung Vordertür – rechts, elektrische Fensterheber – vorne und hinten rechts |
| 40 | 12-Volt-Steckdose |
| 41 | Nicht zugeordnet |
| 42 | Steuergerät für Zentralverriegelung der hinteren Tür – links, rechts, Scheinwerferreinigungssystem, Scheibenwischer |
| 43 | Visier für Gasentladungsbirnen, Innenbeleuchtung |
| 44 | Anhängerkupplung – Kontakt in der Steckdose |
| 45 | Steuergerät zur Steuerung der Sitzverstellung |
| 46 | 230-Volt-Steckdose |
| 47 | Heckscheibenwischer |
| 48 | Nicht zugeordnet |
| 49 | Spule am Anlasserrelais, Kupplungspedalschalter |
| 50 | Kofferraumdeckel öffnen |
| 51 | Riemenspanner – Beifahrerseite |
| 52 | Nicht zugeordnet |
| 53 | Relais für Heckscheibenheizung |
Sicherungen im Motorraum
ad vertisements
Position des Sicherungskastens
Die Sicherungen befinden sich links unter der Abdeckung im Motorraum.
Sicherungsdiagramm (Version 1 – 2013, 2014)
Sicherungszuordnung im Motorraum (Version 1 – 2013, 2014)
| Nein. | Stromverbraucher |
|---|---|
| F1 | Steuereinheit für ESC |
| F2 | Steuergerät für ESC, ABS |
| F3 | Motorsteuergerät |
| F4 | Motorsteuergerät, Relais für elektrische Zusatzheizung |
| F5 | Motorkomponenten |
| F6 | Bremssensor, Motorkomponenten |
| F7 | Kühlmittelpumpe, Motorkomponenten |
| F8 | Lambdasonde |
| F9 | Zündung, Steuergerät für Glühkerzensystem, Motorkomponenten |
| F10 | Steuergerät für Kraftstoffpumpe, Zündung |
| F11 | Elektrisches Zusatzheizsystem |
| F12 | Elektrisches Zusatzheizsystem |
| F13 | Steuergerät für Automatikgetriebe |
| F14 | Windschutzscheibenheizung – links |
| F15 | Horn |
| F 16 | Zündung, Kraftstoffpumpe |
| F17 | Steuergerät für ABS, ESC, Motorsteuergerät |
| F18 | Datenbus-Steuergerät |
| F19 | Scheibenwischer |
| F20 | Alarm |
| F21 | Abs |
| F22 | Motorsteuergerät |
| F23 | Anlasser |
| F24 | Elektrisches Zusatzheizsystem |
| F31 | Nicht zugeordnet |
| F32 | Nicht zugeordnet |
| F33 | Nicht zugeordnet |
| F34 | Windschutzscheibenheizung – rechts |
| F35 | Nicht zugeordnet |
| F36 | Nicht zugeordnet |
| F37 | Steuergerät für Zusatzheizung |
| F38 | Nicht zugeordnet |
ad vertisements
Sicherungsdiagramm (Version 2 – 2015, 2016)
Sicherungszuordnung im Motorraum (Version 2 – 2015, 2016)
| Nein. | Verbraucher |
|---|---|
| 1 | Steuergerät für ESC, ABS |
| 2 | Steuergerät für ESC, ABS |
| 3 | Motorsteuergerät |
| 4 | Kühlerlüfter, Öltemperatursensor, Luftvolumensensor, Steuerventil für Kraftstoffdruck, Relais für elektrische Zusatzheizung |
| 5 | Spule des Relais für das Zündsystem, Spule des CNG-Relais |
| 6 | Bremssensor |
| 7 | Kühlmittelpumpe, Kühlerverschluss |
| 8 | Lambdasonde |
| 9 | Zündung, Steuergerät für Vorheizsystem |
| 10 | Steuergerät für Kraftstoffpumpe, Zündung |
| 11 | Elektrisches Zusatzheizsystem |
| 12 | Elektrisches Zusatzheizsystem |
| 13 | Steuergerät für Automatikgetriebe |
| 14 | Nicht zugeordnet |
| 15 | Horn |
| 16 | Zündung, Kraftstoffpumpe |
| 17 | Steuergerät für ABS, ESC, Motorsteuergerät |
| 18 | Datenbus-Steuergerät |
| 19 | Scheibenwischer |
| 20 | Alarm |
| 21 | Windschutzscheibenheizung – links |
| 22 | Motorsteuergerät |
| 23 | Anlasser |
| 24 | Elektrisches Zusatzheizsystem |
| 31 | Nicht zugeordnet |
| 32 | Nicht zugeordnet |
| 33 | Nicht zugeordnet |
| 34 | Windschutzscheibenheizung – rechts |
| 35 | Nicht zugeordnet |
| 36 | Nicht zugeordnet |
| 37 | Steuergerät für Zusatzheizung |
| 38 | Nicht zugeordnet |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Skoda Octavia Mk3/5E?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
