Hier finden Sie die Sicherungskasten-Belegung für den KIA Optima MS der Baujahre 2000 bis 2006. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsbelegung KIA Optima 2000-2006
Die Sicherungen des Zigarettenanzünders (Steckdose) befinden sich im KIA Optima im Sicherungskasten der Instrumententafel (siehe Sicherungen „ACC SOCKET“ (Steckdose) und „C/LIGHTER“ (Zigarrenanzünder)).
Instrumententafel

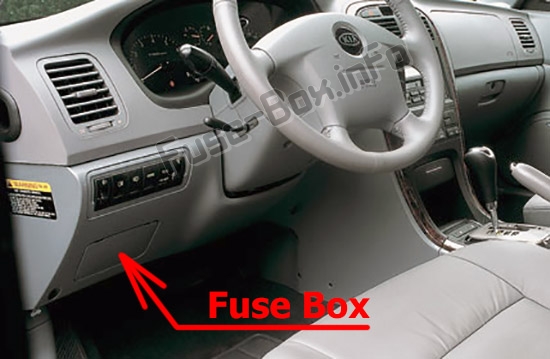

Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.

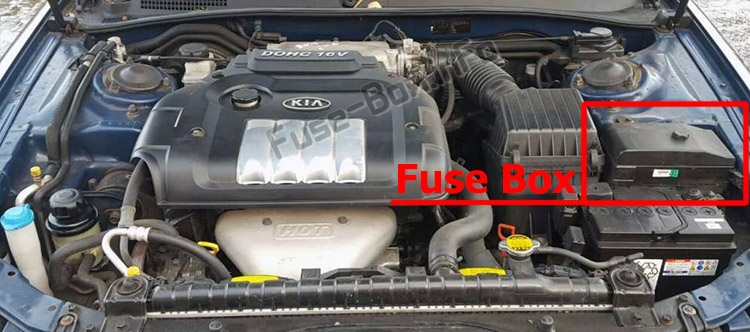

Motorraum
ad vertisements
2001, 2002
Instrumententafel

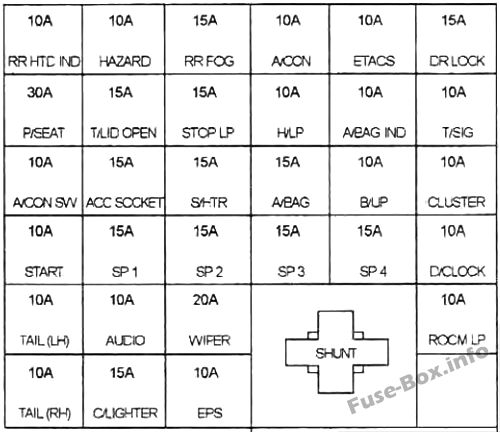

Belegung der Sicherungen in der Instrumententafel (2001, 2002)
| BESCHREIBUNG | AMP-WERT | GESCHÜTZTE FÄCHER |
|---|---|---|
| RR HTD IND | 10 A | Heckscheibenheizung. Außenspiegelheizung |
| GEFAHR | 10 A | Warnblinker, Blinker |
| RR NEBEL | 15A | Nebelschlussleuchte |
| A/CON | 10 A | Klimaanlage |
| ETACS | 10 A | ETACS. Schlüsselloses Zugangssystem. Türschlosssystem |
| DR-SPERRE | 15A | Elektrisches Türschloss |
| P/SITZ | 30A | Energiesitz |
| T/DECKEL OFFEN | 15A | Ferngesteuerter Kofferraumdeckel |
| LP STOPPEN | 15A | Bremslichter |
| H/LP | 10 A | Scheinwerfer |
| A/BEUTEL-IN | 10 A | Airbag |
| T/SIG | 10 A | Blinker |
| A/CON-SW | 10 A | Klimaanlage |
| ACC-BUCHSE | 15 A | Steckdose |
| S/HTR | 15 A | Scat-Heizung |
| EINE TASCHE | 15A | Airbag |
| B/UP | 10 A | Rückfahrleuchten |
| CLUSTER | 10 A | Cluster |
| START | 10 A | Motorschalter |
| SP1 | 15A | Ersatzsicherung |
| SP2 | 15A | Sparc-Sicherung |
| SP3 | 15A | Ersatzsicherung |
| SP4 | 15A | Ersatzsicherung |
| D/UHR | 10 A | Digitale Uhr |
| SCHWANZ(LH) | 10 A | Positionslichter. Kennzeichenbeleuchtung. Rückleuchten |
| AUDIO | 10 A | Audio |
| WISCHER | 20 A | Wischer |
| ZIMMER LP | 10 A | Kuppellichter. Warnleuchten für die vordere Türkante |
| SCHWANZ (rechts) | 10 A | Positionslichter. Kennzeichenbeleuchtung. Rückleuchten |
| C/FEUERZEUG | 15A | Feuerzeug |
| EPS | 10 A |
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2001, 2002)
| BESCHREIBUNG | AMP-WERT | GESCHÜTZTE FÄCHER |
|---|---|---|
| KOND-LÜFTER | 20A | Kondensatorlüfter |
| PWR WIND | 30A | Elektrischer Fensterheber |
| ABS 2 | 30A | Abs |
| IGN SW-1 | 30A | Zündschloss |
| ABS 1 | 30A | Abs |
| IGN SW-2 | 30A | Zündschloss |
| RAD FAN MTR | 30A | Kühlerlüftermotor |
| BENZINPUMPE | 20A | Benzinpumpe |
| HD LP LO | 15A | Scheinwerfer (LO) |
| Abs | 10 A | Abs |
| INJEKTOR | 10 A | Injektor |
| A/C KOMPR | 10 A | Klimakompressor |
| ATM RLY | 20A | ATM-Relais |
| ECU RLY | 30A | Relais Motorsteuergerät |
| IG-SPULE | 20A | Zündspule |
| O2 SNSR | 15A | Sauerstoffsensor |
| ECU | 15A | Motorsteuergerät |
| HORN | 10 A | Horn |
| HEAD LP HI | 15A | Scheinwerfer (HI) |
| KOPF LP WASH | 20A | – |
| DRL | 15A | DRL |
| FR NEBEL | 15 A | Nebelscheinwerfer |
| DIODE-1 | – | Diode 1 |
| SCHONEN | 30A | Sparc-Sicherung |
| SCHONEN | 20A | Ersatzsicherung |
| SCHONEN | 15A | Ersatzsicherung |
| SCHONEN | 10 A | Ersatzsicherung |
| DIODE-2 | – | Diode 2 |
| GEBLÄSE | 30A | Gebläse |
| PWR-SICHERUNG-2 | 30A | Netzsicherung 2 |
| PWRAMP | 20A | Endstufe |
| SCHIEBEDACH | 15 A | Schiebedach |
| SCHWANZ LP | 20A | Rückleuchten |
| PWR-SICHERUNG-1 | 30A | Netzsicherung 1 |
| ECU | 10 A | ECU |
| RR HTD | 30A | Heckscheibenentferner |
2003, 2004, 2005
ad vertisements
Instrumententafel

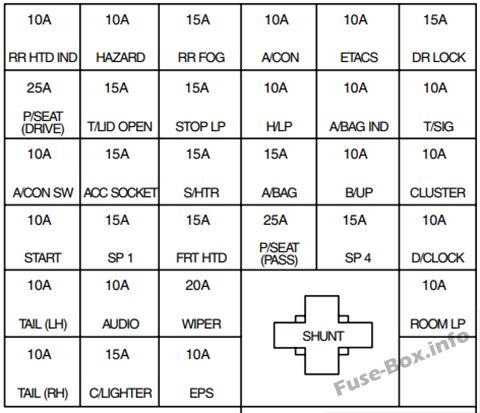

Belegung der Sicherungen in der Instrumententafel (2003, 2004, 2005)
| BESCHREIBUNG | AMP-WERT | GESCHÜTZTE FÄCHER |
|---|---|---|
| RR HTD IND | 10 A | Heckscheibenheizung. Außenspiegelheizung |
| GEFAHR | 10 A | Warnlicht. Blinker |
| RR NEBEL | 15A | Nebelschlussleuchte |
| A/CON | 10 A | Klimaanlage |
| ETACS | 10 A | ETACS, schlüsselloses Zugangssystem. Türschlosssystem |
| DR-SPERRE | 15A | Elektrisches Türschloss |
| P/SITZ (ANTRIEB) | 25A | Energiesitz |
| T/DECKEL OFFEN | 15A | Ferngesteuerter Kofferraumdeckel |
| LP STOPPEN | 15A | Bremslichter |
| H/LP | 10 A | Scheinwerfer |
| A/BEUTEL-IN | 10 A | Airbag |
| T/SIG | 10 A | Blinker |
| A/CON-SW | 10 A | Klimaanlage |
| ACC-BUCHSE | 15A | Steckdose |
| S/HTR | 15A | Sitzheizung |
| EINE TASCHE | 15A | Airbag |
| B/UP | 10 A | Rückfahrleuchten |
| CLUSTER | 10 A | Cluster |
| START | 10 A | Motorschalter |
| SP1 | 15A | Ersatzsicherung |
| FRT HTD | 15A | Scheibenentfroster |
| P/SITZ (PASS) | 25A | Energiesitz |
| SP4 | 15A | Ersatzsicherung |
| D/UHR | 10 A | Digitale Uhr |
| SCHWANZ(LH) | 10 A | Positionslichter, Kennzeichenbeleuchtung. Rückleuchten |
| AUDIO | 10 A | Audio |
| WISCHER | 20A | Wischer |
| ZIMMER LP | 10 A | Lichtkuppeln, Warnleuchten für vordere Türkante |
| SCHWANZ (rechts) | 10 A | Positionslichter, Kennzeichenbeleuchtung. Rückleuchten |
| C/FEUERZEUG | 15A | Feuerzeug |
| EPS | 10 A | – |
Motorraum
ad vertisements

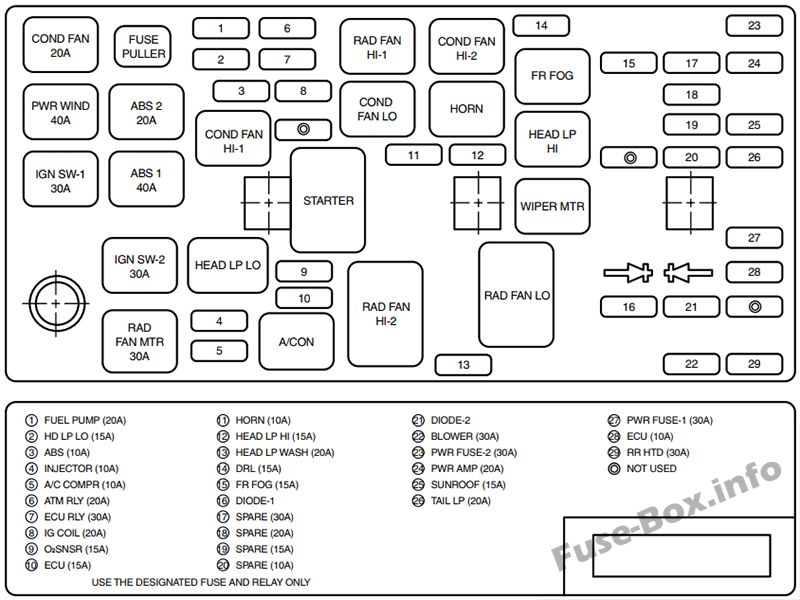

Belegung der Sicherungen im Motorraum (2003, 2004, 2005)
| BESCHREIBUNG | AMP-WERT | GESCHÜTZTE FÄCHER |
|---|---|---|
| KOND-LÜFTER | 20A | Kondensatorlüfter |
| PWR WIND | 40A | Elektrischer Fensterheber |
| ABS 2 | 20A | Abs |
| IGN SW-1 | 30A | Zündschloss |
| ABS 1 | 40A | Abs |
| IGN SW-2 | 30A | Zündschloss |
| RAD FAN MTR | 30A | Kühlerlüftermotor |
| BENZINPUMPE | 20A | Benzinpumpe |
| HD LP LO | 15A | Scheinwerfer (LO) |
| Abs | 10 A | Abs |
| INJEKTOR | 10 A | Injektor |
| A/C KOMPR | 10 A | Klimakompressor |
| ATM RLY | 20A | ATM-Relais |
| ECU RLY | 30A | Relais Motorsteuergerät |
| IG-SPULE | 20A | Zündspule |
| O2 SNSR | 15A | Sauerstoffsensor |
| ECU | 15A | Motorsteuergerät |
| HORN | 10 A | Horn |
| HEAD LP HI | 15A | Scheinwerfer (HI) |
| KOPF LP WASH | 20A | – |
| DRL | 15A | DRL |
| FR NEBEL | 15A | Nebelscheinwerfer |
| DIODE-1 | – | Diode 1 |
| SCHONEN | 30A | Ersatzsicherung |
| SCHONEN | 20A | Ersatzsicherung |
| SCHONEN | 15A | Ersatzsicherung |
| SCHONEN | 10 A | Ersatzsicherung |
| DIODE-2 | – | Diode 2 |
| GEBLÄSE | 30A | Gebläse |
| PWR-SICHERUNG-2 | 30A | Netzsicherung 2 |
| DWR AMP | 20A | Endstufe |
| SCHIEBEDACH | 15A | Schiebedach |
| SCHWANZ LP | 20A | Rückleuchten |
| PWR-SICHERUNG-1 | 30A | Netzsicherung 1 |
| ECU | 10 A | ECU |
| RR HTD | 30A | Heckscheibenheizung |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim KIA Optima MS?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
