Hier finden Sie die Sicherungskasten-Belegung für den Cadillac XT4 der Baujahre 2019 bis 2022. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsbelegung Cadillac XT4 2019-2022
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Cadillac XT4 sind die Sicherungen F5 (Zusatzsteckdose – Laderaum), F37 (Zusatzsteckdose – Vorderseite), F43 (Zusatzsteckdose – Konsole (Schutzschalter)) und F44 (Zusatzsteckdose). Steckdose – Konsole) im Sicherungskasten der Instrumententafel.
Lage des Sicherungskastens

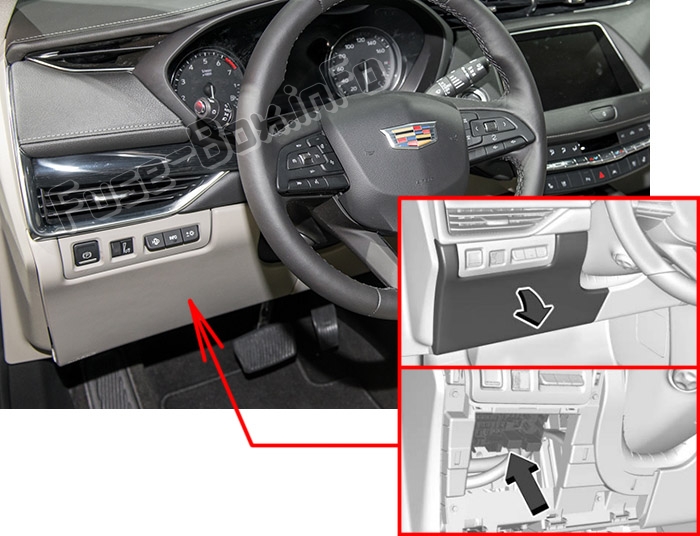

Passagierabteil
Der Sicherungskasten befindet sich auf der Fahrerseite der Instrumententafel hinter der Abdeckung.
Um darauf zuzugreifen, entfernen Sie die Platte, beginnend oben. Sobald die Clips gelöst sind, können die Laschen entlang der Unterseite der Tür von der Instrumententafel gelöst werden, um die Tür zu entfernen.
Um die Klappe wieder anzubringen, setzen Sie die unteren Laschen in die Schlitze und drehen Sie die Klappe in Position, indem Sie die Clips einrasten lassen.

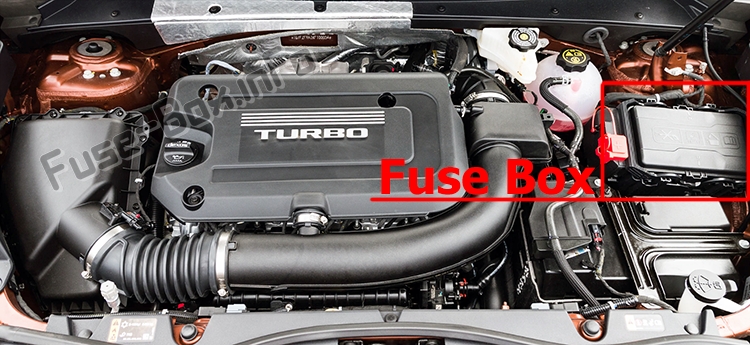

Motorraum
Sicherungskasten Diagramme
Anzeigen _
2019, 2020, 2021

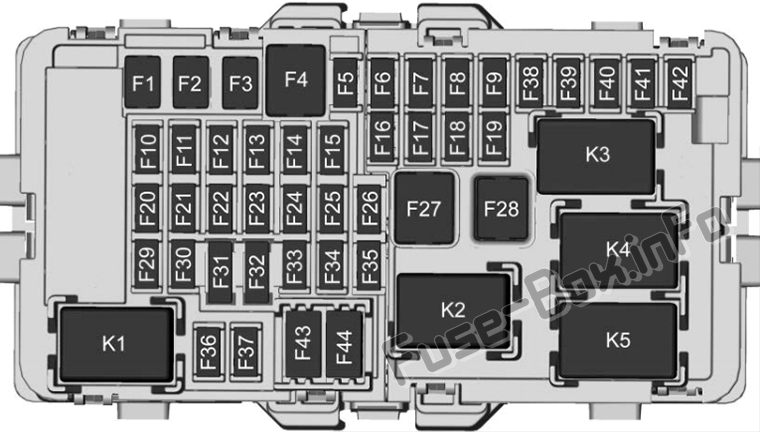

Sicherungsblock der Instrumententafel
Belegung der Sicherungen und Relais in der Instrumententafel (2019, 2020, 2021)
| № | Verwendungszweck |
|---|---|
| F1 | Fensterheber links |
| F2 | Fensterheber rechts |
| F3 | Nicht benutzt |
| F4 | DC-DC-Batterie 2/1 |
| F5 | Zusatzsteckdose – Ladung |
| F6 | Sitzheizung Batterie 1 |
| F7 | Sitzheizung Batterie 2 |
| F8 | Karosseriesteuermodul 3 |
| F9 | Schalter für elektrische Feststellbremse |
| F10 | Karosseriesteuergerät 2 (Stop/Start) |
| F11 | Nicht benutzt |
| F12 | Nicht benutzt |
| F13 | Nicht benutzt |
| F14 | Nicht benutzt |
| F15 | Getriebesteuergerät (Stop/Start) |
| F 16 | Verstärker |
| F17 | Nicht benutzt |
| F18 | Videoverarbeitungsmodul |
| F19 | Servolenksäule |
| F20 | Karosseriesteuermodul 6 |
| F21 | Karosseriesteuermodul 4 |
| F22 | Karosseriesteuermodul 7 |
| F23 | Elektrische Lenksäulenverriegelung |
| F24 | Airbag |
| F25 | Datenübertragungsstecker |
| F26 | Nicht benutzt |
| F27 | Nicht benutzt |
| F28 | Nicht benutzt |
| F29 | Karosseriesteuermodul 8 |
| F30 | Dachkonsole |
| F31 | Lenkradkontrolle |
| F32 | Nicht benutzt |
| F33 | Heizung, Lüftung, Klimaanlage |
| F34 | Zentrales Gateway-Modul (CGM) |
| F35 | Beheizter Schalter |
| F36 | Ladegerät |
| F37 | Zusatzsteckdose – vorne |
| F38 | OnStar |
| F39 | Anzeige |
| F40 | Hinderniserkennung |
| F41 | Karosseriesteuergerät 1 (Stopp/Start) |
| F42 | Radio |
| F43 | Hilfssteckdose – Konsole (Leistungsschalter) |
| F44 | Zusatzsteckdose – Konsole |
| Relais | |
| K1 | Nicht benutzt |
| K2 | Einbehaltene Zubehörleistung |
| K3 | 2021: Inhaltsdiebstahl |
| K4 | Nicht benutzt |
| K5 | Nicht benutzt |
Sicherungskasten im Motorraum
Zuordnung der Sicherungen und Relais im Motorraum (2019, 2020, 2021)
| № | Verwendungszweck |
|---|---|
| 3 | 2019-2020: Antiblockiersystempumpe 2021: Elektronisches Bremssteuermodul |
| 5 | 2019: Nicht verwendet 2020-2021: Anhängerbremse |
| 6 | Verschluss hinten |
| 7 | Anhängerstopp/Links abbiegen |
| 8 | Memory-Sitzmodul |
| 9 | Fußgängerfreundliche Warnfunktion |
| 10 | Semiaktives Dämpfungssystem |
| 11 | 2019: DC-DC-Batterie 1 2020-2021: DC-DC-Batterie 1/2 |
| 12 | Heckscheibenheizung |
| 13 | Beheizter Spiegel |
| 14 | Nicht benutzt |
| fünfzehn | Passiver Einstieg, passiver Start |
| 16 | Frontscheibenwischer |
| 17 | Elektrisch verstellbarer Beifahrersitz |
| 18 | Elektrisches Heckklappenmodul |
| 19 | Elektrisch verstellbarer Fahrersitz |
| 21 | Schiebedach |
| 22 | Heckscheibenwischer |
| 23 | 2019: Automatische Leuchtweitenregulierung/Kanisterentlüftungsmagnet 2020-2021: Anhängerschnittstellenmodul 2 |
| 26 | Getriebesteuergerät/Zündung |
| 27 | Instrumententafelkörper/Zündung |
| 28 | Heckscheibenwischer |
| 29 | 2019: Sitzbelüftung 2020-2021: Anhängerzündung |
| 30 | 2019-2020: Störungs-Kontrollleuchte 2021: Störungs-Kontrollleuchte Start/Stop Trailer Interface Module Zündung |
| 32 | Steuergerät Heckantrieb 1 |
| 33 | 2019-2020: Vordersitzheizung |
| 34 | Freisprechen/Fensterschalter |
| 35 | 2019: Nicht verwendet 2020-2021: Dieselabgasheizung |
| 36 | Kraftstoffmodul |
| 39 | Massage |
| 40 | Lenksäulensperre |
| 41 | Nicht benutzt |
| 43 | Beheiztes Lenkrad |
| 44 | 2019: Nicht verwendet 2020: Sitzbelüftung 2021: Sitzbelüftung / Sitzheizung vorn |
| 46 | Motorsteuergerät/Zündung |
| 48 | Steuergerät Heckantrieb 2 |
| 49 | Gebläsemotor Heizung/Lüftung/Klimaanlage |
| 50 | Nicht benutzt |
| 51 | Nicht benutzt |
| 54 | Nicht benutzt |
| 55 | Nicht benutzt |
| 56 | Anlasser |
| 57 | Nicht benutzt |
| 58 | Nicht benutzt |
| 59 | Fernscheinwerfer |
| 60 | 2019: Nicht verwendet 2020-2021: Anhängerschnittstellenmodul 1 |
| 61 | Nicht benutzt |
| 62 | Nicht benutzt |
| 63 | Nicht benutzt |
| 65 | Steuerung der Klimaanlage |
| 67 | Nicht benutzt |
| 68 | Nicht benutzt |
| 69 | Nicht benutzt |
| 70 | Anhängerparkleuchte |
| 72 | Anlasserritzel |
| 75 | Motorsteuerungsmodul |
| 76 | Antriebsstrang aus Motor |
| 78 | Horn |
| 79 | Waschpumpe |
| 81 | Getriebesteuergerät/Motorsteuergerät |
| 82 | 2019: Nicht verwendet 2020-2021: Stickoxidsensor |
| 83 | Zündspule |
| 84 | Antriebsstrang am Motor |
| 85 | Rangieren |
| 86 | Rangieren |
| 87 | 2019: Nicht verwendet 2020-2021: Dieselkraftstoffheizung 1 |
| 88 | Aeroshutter |
| 89 | 2019: Nicht verwendet 2020-2021: Modul für selektive katalytische Reduktion |
| 92 | Anhängerstopp/Rechts abbiegen |
| 93 | 2019: Nicht verwendet 2020-2021: Automatische Leuchtweitenregulierung/Kanisterentlüftungsmagnet |
| 95 | 2019: Nicht verwendet 2020-2021: Intelligente Sensoren |
| 96 | 2019: Nicht verwendet 2020-2021: Dieselkraftstoffheizung 2 |
| 99 | Nicht benutzt |
| Relais | |
| 4 | Nicht benutzt |
| 20 | Heckscheibenheizung |
| 25 | Frontwischersteuerung |
| 31 | Laufen/Kurbeln |
| 37 | Geschwindigkeit Frontwischer |
| 42 | Nicht benutzt |
| 64 | Anlasser |
| 66 | Antriebsstrang |
| 71 | Anhängerparkleuchte |
| 73 | Steuerung der Klimaanlage |
| 80 | Anlasserritzel |
| 90 | 2019: Nicht verwendet 2020-2021: Antriebsstrangsensor |
| 94 | 2019: Nicht verwendet 2020-2021: Dieselabgasheizung |
| 98 | 2019: Nicht verwendet 2020-2021: Dieselkraftstoffheizung |
Anzeigen _
2022
Sicherungsblock der Instrumententafel
Zuordnung der Sicherungen und Relais im Sicherungskasten Instrumententafel (2022)
| № | Verwendungszweck |
|---|---|
| F1 | Fensterheber links |
| F2 | Fensterheber rechts |
| F3 | — |
| F4 | Gleichstrom-zu-Gleichstrom-Konverter 2 |
| F5 | Zusatzsteckdose – Cargo |
| F6 | Sitzheizung Batterie 1 |
| F7 | Sitzheizung Batterie 2 |
| F8 | Karosserie-Steuermodul 3 – Steuersignal LED-Scheinwerfer Abblendlicht rechts, Steuersignal Blinker vorn rechts, Seitenmarkierung vorne links und Zusatzparken, Steuersignal Heck/Seitenmarkierung links, Steuersignal Tagfahrlicht links |
| F9 | Elektrische Feststellbremse |
| F10 | Karosserie-Steuermodul 2 (Stopp/Start) – Innenleuchten-Steuersignal, Türgriff-Pfützenleuchte (LED), linkes Abbiegelicht, rechtes Abbiegelicht, Innenleuchten-Steuersignal, Rückfahrleuchten-Versorgungsspannung, Kennzeichenleuchten-Steuersignal, hintere Verschlussladung Lampensteuersignal, mittig hoch montiertes Bremslicht LED-Lampensteuersignal |
| F11 | — |
| F12 | — |
| F13 | — |
| F14 | — |
| F15 | Getriebesteuergerät (Stopp/Start) |
| F 16 | Verstärker |
| F17 | |
| F18 | Videoverarbeitungsmodul |
| F19 | Servolenksäule |
| F20 | Karosserie-Steuermodul 6 – Steuerung der LED-Hintergrundbeleuchtung, Steuersignal für unbeabsichtigte Ladung der Innenbeleuchtung, Steuersignal für Tankdeckelverriegelung, Steuersignal für LED-Hintergrundbeleuchtung |
| F21 | Karosserie-Steuermodul 4 – Steuersignal LED-Scheinwerfer Abblendlicht links, Seitenmarkierungsleuchte vorne rechts und Zusatz-Parkfunktion, Steuersignal Heck-/Seitenmarkierungsleuchte rechts, Steuersignal Bremsleuchte hinten links, Steuersignal Brems-/Blinkerleuchte hinten links, Steuersignal DRL rechts |
| F22 | Karosseriesteuergerät 7 – Steuersignal Bremsleuchte hinten rechts, Steuersignal Brems-/Blinker hinten rechts, Steuersignal Blinker vorne links, Steuersignal Blinker hinten rechts |
| F23 | — |
| F24 | Airbag |
| F25 | Datenübertragungsstecker |
| F26 | — |
| F27 | — |
| F28 | — |
| F29 | Karosseriesteuergerät 8 – Steuersignal des internen Fahrer-/Tankklappenentriegelungsrelais, Steuersignal des internen Nicht-Fahrertürverriegelungsrelais, Steuersignal des internen Alle-Tür-Entriegelungsrelais |
| F30 | Overhead-Konsole |
| F31 | Lenkradsteuerung |
| F32 | — |
| F33 | Steuermodul für Heizung, Lüftung und Klimaanlage |
| F34 | Zentrales Gateway-Modul |
| F35 | Sitzheizungsschalter/Warnblinkschalter |
| F36 | Kabelloses Lademodul/USB-Ladeanschluss |
| F37 | — |
| F38 | OnStar |
| F39 | Schaltungsschnittstellenplatine/Mittelkonsole/Head-Up-Display/Instrumententafel-Cluster/HVAC-Display |
| F40 | Langstrecken-Radarsensor / Ultraschall-Einparkhilfemodul / Kameramodul / Berechnungsmodul für externe Objekte / Warnmodule für tote Winkel an der Seite / Frontkameramodul |
| F41 | Karosseriesteuermodul 1 (Stopp/Start) – Steuerung der LED-Blinkerbeleuchtung, Zubehör-LED-Steuerung, Run-Start-LED-Steuerung, LED-Steuerung der Umgebungsbeleuchtung 2, Steuerungssignal des Heckklappenverriegelungsmotors, Steuerungssignal des Heckscheibenwischers, Steuerung der Fernlichtleuchte (Direktantrieb) , Steuersignal der LED-Nebelschlussleuchte, Steuersignal des Scheibenwaschpumpenmotors, Steuersignal des Lauf-/Anlassrelais, ECM/TCM-ACC-Wecksteuersignal, Steuersignal des linken hinteren Blinkers, Steuersignal der Heckscheibenwischer-Waschpumpe, Bremspedalbetätigungssignal |
| F42 | Radio |
| F43 | Hilfssteckdose der Konsole (Leistungsschalter) |
| F44 | Zusätzliche Steckdose an der vorderen Konsole |
| Relais | |
| K1 | — |
| K2 | Einbehaltene Zubehörleistung |
| K3 | — |
| K4 | — |
| K5 | — |
Anzeigen _
Sicherungskasten im Motorraum
Zuordnung der Sicherungen und Relais im Sicherungskasten Motorraum (2022)
| № | Verwendungszweck |
|---|---|
| 3 | Elektronisches Bremssteuermodul |
| 5 | Nicht benutzt |
| 6 | Ersatzteil |
| 7 | Brems-/Blinkerleuchte für linken Anhänger |
| 8 | Memory-Sitzmodul, Fahrer und Beifahrer |
| 9 | — |
| 10 | Halbaktives Dämpfungssystem/Ersatzteil |
| 11 | Gleichstrom-zu-Gleichstrom-Konverter 1 |
| 12 | Heckscheibenheizung |
| 13 | Außenrückspiegel Defogger |
| 14 | — |
| fünfzehn | Passive-Entry-Passive-Start-Modul |
| 16 | Frontscheibenwischer |
| 17 | Elektrisch verstellbarer Beifahrersitz |
| 18 | Elektrische Heckklappe |
| 19 | Elektrisch verstellbarer Fahrersitz/ Memory-Sitzmodul/ Fahrersitz-Massagesteuerung |
| 21 | Elektrisches Schiebedach |
| 22 | — |
| 23 | — |
| 26 | Getriebesteuergerät/Zündung |
| 27 | Innenrückspiegel, Schaltungsschnittstellenplatinenmodul Run/Crank, zentrales Gateway-Modul Run/Crank, Heizungslüftungs- und Klimaanlagensteuermodul Run/Crank-Zündung 3 |
| 28 | Heckscheibenwischer |
| 29 | — |
| 30 | Kraftstofftankzonenmodul Betrieb/Ankurbeln, Gleichstrom-zu-Gleichstrom-Transformator Betrieb/Ankurbeln, Elektronisches Bremssteuermodul Betrieb/Ankurbeln, Instrumententafel-Cluster Betrieb/Ankurbeln |
| 32 | Steuergerät Heckantrieb 1 |
| 33 | Sitzheizung vorn 2 |
| 34 | Heckklappenmodul / Frontscheibenschalter |
| 35 | — |
| 36 | Kraftstofftankzonenmodul |
| 39 | Fahrersitzmassage / Beifahrersitzmassage |
| 40 | — |
| 41 | — |
| 43 | Beheiztes Lenkrad |
| 44 | Beheizte Vordersitze Stromversorgung 1 / Belüftete Vordersitze / Beheizte Rücksitze |
| 46 | Zündung des Motorsteuergeräts |
| 48 | Heckantriebssteuermodul 2 |
| 49 | Heizungs-, Lüftungs- und Klimaanlagensteuerungs-Gebläsemotor |
| 50 | Ersatzteil |
| 51 | Ersatzteil |
| 54 | Ersatzteil |
| 55 | Ersatzteil |
| 56 | Anlasser |
| 57 | — |
| 58 | — |
| 59 | Fernlichtscheinwerfer |
| 60 | — |
| 61 | Ersatzteil |
| 62 | Ersatzteil |
| 63 | Ersatzteil |
| 65 | Klimaanlagenkupplung |
| 67 | Ersatzteil |
| 68 | Ersatzteil |
| 69 | — |
| 70 | Trailer-Park-Lampe |
| — | |
| 72 | Anlasserritzel |
| 75 | Hauptsteuermodul Motor |
| 76 | Antriebsstrang aus Motor, Motorsteuergerät Antriebsstrangzündung 1 |
| 78 | Horn |
| 79 | Waschpumpe vorne und hinten |
| 81 | Batterie/Ersatzteil des Motorsteuermoduls |
| 82 | — |
| 83 | Zündspulen |
| 84 | Kanister-Spülmagnetventil / Stufennocken-Auslassmagnetventil Zylinder 2 und 3 / Stufennocken-Einlasszylinder-Magnetventile / Turbo-Bypass-Magnetventil / Sauerstoffsensor (vor) / O2-Heizung / Sauerstoffbeheizter Sensor / Luftmassenstrom / Einlasslufttemperatur / Drosselklappeneinlass-Absolutdruck / Kühlmittelfluss Regelventil |
| 85 | Rangieren |
| 86 | Rangieren |
| 87 | — |
| 88 | Aeroshutter |
| 89 | — |
| 92 | — |
| 93 | Kanisterentlüftungsmagnet |
| 95 | — |
| 96 | — |
| 99 | — |
| Relais | |
| 20 | Heckscheibenheizung / Außenspiegelscheibenheizung |
| 25 | Frontwischersteuerung |
| 31 | Laufen / Kurbeln |
| 37 | Geschwindigkeit des Frontwischers |
| 42 | — |
| 64 | STRTR-MTR, |
| 66 | Antriebsstrang |
| 71 | Trailer-Park-Lampen |
| 73 | Klimaanlagensteuerung |
| 80 | Anlasserritzel |
| 90 | — |
| 94 | — |
| 98 | — |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Cadillac XT4?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
