Hier finden Sie die Sicherungskasten-Belegung für den Cadillac Escalade der Baujahre 2021 bis 2022. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Cadillac Escalade Sicherungsbelegung
- Passagierabteil
- Motorraum
- Gepäckraum
- Diagramm Sicherungskasten Instrumententafel
- Diagramm des Motorraum-Sicherungskastens
- Schema Sicherungskasten Kofferraum
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Cadillac Escalade?
- Was zeigt die Sicherungsbelegung?
- Weitere Cadillac Sicherungskasten-Belegungen
Cadillac Escalade Sicherungsbelegung
Lage des Sicherungskastens

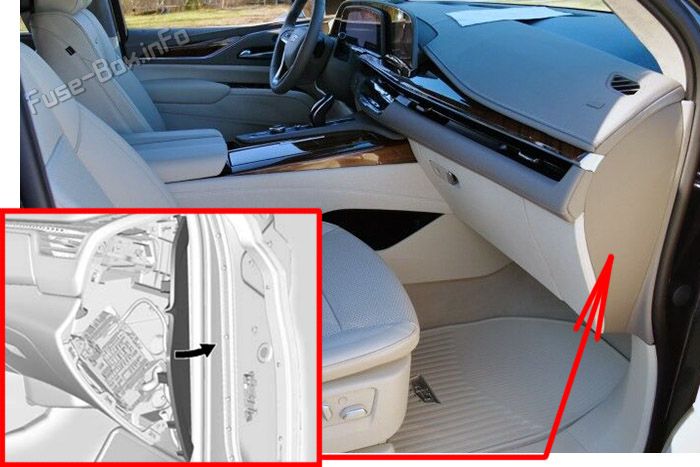

Passagierabteil
Die Zugangsklappe zum rechten Instrumententafel-Sicherungsblock befindet sich an der Kante der Instrumententafel auf der Beifahrerseite. Ziehen Sie die Abdeckung ab, um Zugang zum Sicherungsblock zu erhalten.

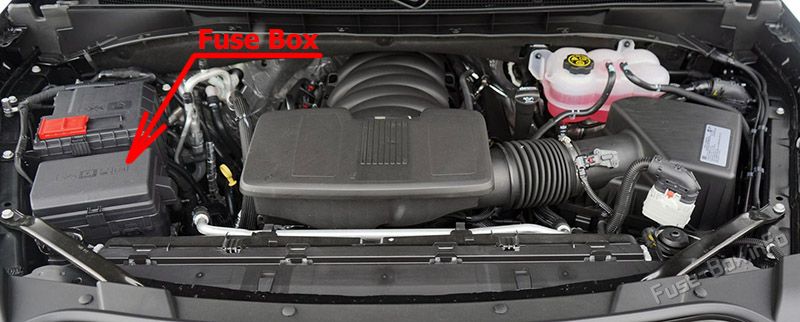

Motorraum
Der Motorraum-Sicherungsblock befindet sich im Motorraum auf der Fahrerseite des Fahrzeugs.

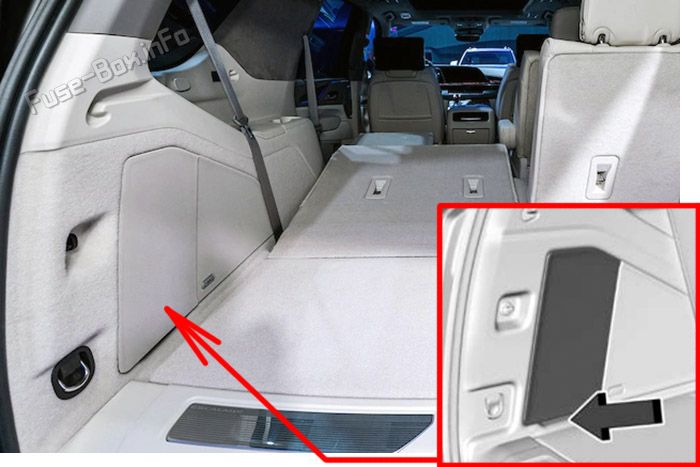

Gepäckraum
Der Sicherungsblock des hinteren Fachs befindet sich hinter der Zugangsabdeckung auf der linken Seite des Fachs. Ziehen Sie die Platte heraus, indem Sie den Fingerzugangsschlitz an der Hinterkante greifen.
Anzeigen _
Sicherungsdiagramme

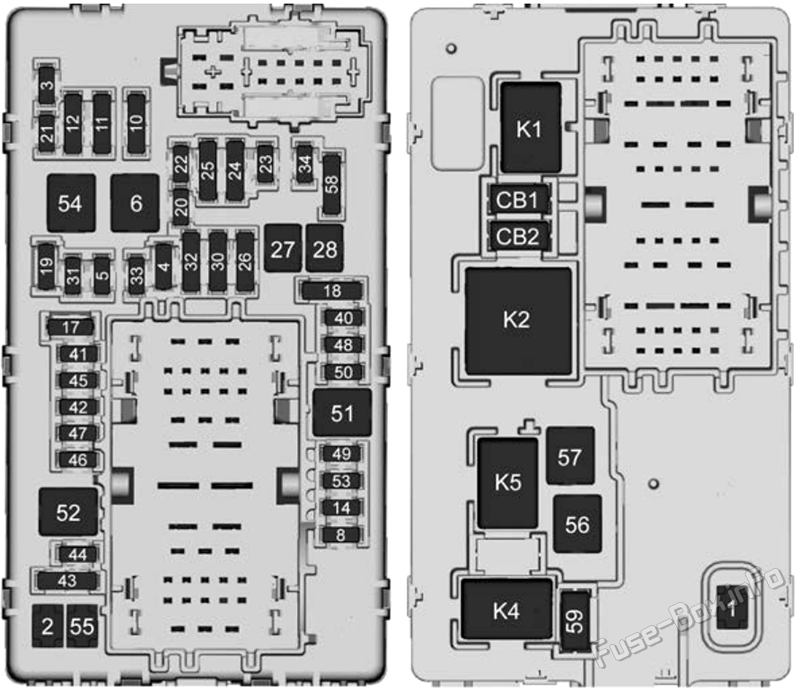

Diagramm Sicherungskasten Instrumententafel
Auf der Rückseite des Sicherungsblocks befinden sich Relais. Um darauf zuzugreifen, drücken Sie auf die Laschen und entfernen Sie den Sicherungsblock.
Belegung der Sicherungen im Sicherungskasten Instrumententafel
| № | Verwendungszweck |
|---|---|
| F1 | Rechte Tür |
| F2 | Linke Tür |
| F3 | Universal-Garagentoröffner (UGDO) / OnStar-Freisprecheinrichtung (OHC) / Kamera |
| F4 | Körpersteuermodul 2 |
| F5 | Anzeigen |
| F6 | Frontgebläse |
| F8 | Türverkleidung links |
| F10 | Neigungs-/Säulensperre |
| F11 | Data Link Connector/ Column Lock/ Integrated Center Stack/ USB |
| F12 | Zentrales Gateway-Modul (CGM)/Onstar |
| F14 | Türverkleidung rechts |
| FI 7 | Lenkradkontrolle |
| F18 | 2021: AVM1 |
| F19 | — |
| F20 | — |
| F21 | — |
| F22 | Beheiztes Rad |
| F23 | — |
| F24 | — |
| F25 | Sonderausstattungsoption (SEO)/UPFITTER |
| F26 | USB/Special Equipment Option (SEO) Retained Accessory Power (RAP) |
| F27 | Hilfssteckdose (APO)/Zurückbehaltene Zubehörstromversorgung |
| F28 | — |
| F30 | Sensor- und Diagnosemodul / Automatische Insassenerkennung / Fahrerüberwachungssystem / Nachtsichtmodul |
| F31 | Körpersteuermodul 3 |
| F32 | Center-Stack-Modul (CSM)/ USB |
| F33 | Körpersteuermodul 4 |
| F34 | Außerhalb des Parks |
| F40 | — |
| F41 | — |
| F42 | Schalter für elektrische Feststellbremse |
| F43 | Rücksitz-Infotainment/Multifunktionssteuerung |
| F44 | 2021: AVM1 |
| F45 | Funkmodul |
| F46 | 2021: Karosseriesteuermodul 1A |
| F47 | — |
| F48 | Telematik-Steuermodul |
| F49 | Karosseriesteuermodul 1 |
| F50 | 2021: DMS |
| F51 | — |
| F52 | — |
| F53 | — |
| F54 | Schiebedach |
| F55 | Hilfssteckdose 3 |
| F56 | Gleichstrom/Gleichstrom-Wandlerbatterie 1 |
| F57 | Gleichstrom/Gleichstrom-Wandlerbatterie 2 |
| F58 | Ersatzteil |
| F59 | — |
| Leistungsschalter | |
| CB01 | Hilfssteckdose 1 |
| CB02 | Hilfssteckdose 2 |
| Relais | |
| K1 | — |
| K2 | Bewahren Sie die Stromversorgung des Zubehörs/Zubehörs 1 auf |
| K4 | Bewahren Sie die Stromversorgung des Zubehörs/Zubehörs auf 2 |
| K5 | — |
Anzeigen _
Diagramm des Motorraum-Sicherungskastens
Belegung der Sicherungen im Sicherungskasten Motorraum
| № | Verwendungszweck |
|---|---|
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | — |
| 6 | Außenbeleuchtungsmodul 7 |
| 7 | Außenbeleuchtungsmodul 4 |
| 8 | — |
| 9 | Außenbeleuchtungsmodul 5 |
| 10 | Außenbeleuchtungsmodul 6 |
| 11 | Langstreckenradar / Front-Kurzstreckenradar |
| 12 | — |
| 13 | Unterlegscheibe vorne |
| 14 | Unterlegscheibe hinten |
| fünfzehn | Hinteres elektrisches Zentrum 2 |
| 16 | Power Sounder |
| 17 | 2022: Elektronisches Bremssteuermodul Batterie 1 |
| 19 | DC/AC-Wechselrichter |
| 20 | Instrumentenelektrik Mitte rechts 2 |
| 21 | — |
| 22 | Instrumentenelektrik Mitte links 1 |
| 24 | 2021: EBCM 2022: Kraftstoffheizung |
| 25 | Elektrische Mitte hinten 1 |
| 26 | Kamera waschen |
| 27 | Horn |
| 28 | Scheinwerfer – rechts |
| 29 | Scheinwerfer – Links |
| 30 | Außenbeleuchtungsmodul 3 |
| 31 | Außenbeleuchtungsmodul 1 |
| 32 | — |
| 33 | Nicht R/C |
| 34 | — |
| 37 | MISC (Körperzündung 1) |
| 38 | MISC (Körperzündung 2) |
| 39 | Ausrüster |
| 40 | MISC (Instrumententafel (IP)) |
| 41 | Anhänger-Parkleuchten |
| 42 | Rechte Rückleuchte |
| 44 | Anhängerkupplung |
| 45 | Sekundärachsmotor |
| 46 | Motorsteuergerät (ECM) Zündung |
| 47 | OBD-Motor |
| 48 | — |
| 49 | Getriebehilfsölpumpe |
| 50 | A/C-Kupplung |
| 51 | Steuermodul für Verteilergetriebe |
| 52 | Frontscheibenwischer |
| 53 | — |
| 54 | Rückleuchten links |
| 55 | Anhänger-Rückfahrleuchte |
| 56 | Halbaktives Dämpfungssystem |
| 57 | Ersatzteil |
| 58 | Anlasser |
| 60 | 2021: Aktives Kraftstoffmanagement 1 2022: Antriebsstrangsensor 2 |
| 61 | Automatische Lampensteuerung (ALC) Haupt |
| 62 | Integriertes Chassis-Steuermodul / Kanister-Entlüftungsmagnet / Dieselabgasflüssigkeit |
| 63 | Anhängerbremse |
| 65 | 2021: AUX-UEC |
| 66 | Linker kühler Lüftermotor |
| 67 | Aktives Kraftstoffmanagement 2 |
| 68 | Motor für automatische Lampensteuerung (ALC). |
| 69 | Anlasserritzel |
| 71 | Lüftermotor unten kühlen |
| 72 | Kühlerlüftermotor rechts/unten |
| 73 | Linker Anhänger-Stopp-Blinker |
| 74 | Anhängerschnittstellenmodul 2 |
| 75 | Dieselabgasflüssigkeitsregler |
| 76 | Elektrische Trittbretter |
| 78 | Motorsteuerungsmodul |
| 79 | 2022: Kabinenkühlpumpe 17W |
| 80 | 2022: Kabinenkühlpumpe 17W 2022: Antriebsstrangsensor 1 |
| 81 | Anhänger-Stopp-Blinker rechts |
| 82 | Anhängerschnittstellenmodul 1 |
| 83 | Kraftstofftankzonenmodul |
| 84 | Anhängerbatterie |
| 85 | 2021: Motor 2022: Hilfswasserpumpe |
| 86 | Motorsteuerungsmodul |
| 87 | Injektor B Gerade |
| 88 | O2 B-Sensor |
| 89 | O2 A-Sensor |
| 90 | Injektor A Ungerade |
| 91 | Drosselklappensteuerung des Motorsteuergeräts (ECM). |
| 92 | Coole Lüfterkupplung AERO Shutter |
| Relais | |
| 5 | — |
| 18 | DC/AC-Wechselrichter |
| 23 | 2022: Kraftstoffheizung |
| 35 | Trailer-Park-Lampe |
| 36 | Laufen/Kurbeln |
| 43 | Sekundärachsmotor |
| 59 | A/C-Kupplung |
| 64 | Anlasser |
| 70 | Anlasserritzel |
| 77 | Antriebsstrang |
Anzeigen _

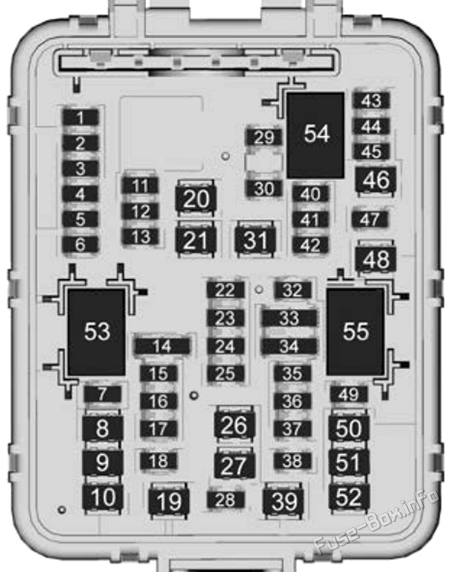

Schema Sicherungskasten Kofferraum
Belegung der Sicherungen im Fond-Sicherungskasten
| № | Verwendungszweck |
|---|---|
| F01 | Fernfunktionsauslöser |
| F02 | Kabelloses Lademodul |
| F03 | Sitzheizung Modul Reihe 1 (Batterie 1) |
| F04 | Memory Seat Module (MSM)-Treiber |
| F05 | — |
| F06 | — |
| F07 | Verstärker Auxiliary 2 |
| F08 | — |
| F09 | Sondergeräteausrüster 2 |
| F10 | Motor Sicherheitsgurt Beifahrer |
| F1 | Elektrisch klappbare Sitzreihe 2 |
| F12 | Glasbruchsensor |
| F13 | — |
| F14 | — |
| F15 | Sitzheizung Modul Reihe 1 (Batterie 2) |
| F 16 | Cinch-Riegel rechts |
| F17 | Memory-Sitzmodul Beifahrer |
| F18 | Heckscheibenwischer |
| F19 | Motorgurtfahrer |
| F20 | Heckscheibenheizung |
| F21 | — |
| F22 | HVAC-Anzeigesteuerung hinten |
| F23 | Externes Objektberechnungsmodul |
| F24 | Verstärkerzusatz 3 |
| F25 | Hinderniserkennung |
| F26 | Steuermodul für Heckantrieb |
| F27 | Verstärker Auxiliary 1 |
| F28 | Videoverarbeitungsmodul |
| F29 | — |
| F30 | — |
| F31 | Verstärker |
| F32 | — |
| F33 | Integriertes Chassis-Steuermodul |
| F34 | Sitzheizungsmodul Reihe 2 |
| F35 | Freihändige Schließfreigabe |
| F36 | Außenbeleuchtungsmodul |
| F37 | — |
| F38 | Power Slide-Konsole |
| F39 | — |
| F40 | — |
| F41 | — |
| F42 | — |
| F43 | Universal-Parkassistent |
| F44 | — |
| F45 | Adaptives Fahrlicht / Automatische Leuchtweitenregulierung |
| F46 | HVAC-Gebläsemotor hinten |
| F47 | Linker Cinch-Verschluss |
| F48 | Elektrisch verstellbares Sitzlehnenmodul |
| F49 | Heben Sie Glas an |
| F50 | Elektrischer Fahrersitz |
| F51 | Elektrisches Heckklappenmodul |
| F52 | Elektrisch verstellbarer Beifahrersitz |
| Relais | |
| K53 | — |
| K54 | — |
| K55 | Heben Sie Glas an |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Cadillac Escalade?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
