In diesem Artikel betrachten wir Cadillac XTS nach einem Facelifting, das von 2018 bis 2019 durchgeführt wurde. Hier finden Sie Sicherungskastendiagramme von Cadillac XTS 2018 und 2019 , Informationen zur Position der Sicherungsbleche im Auto und Informationen dazu die Zuordnung jeder Sicherung (Sicherungsanordnung) und jedes Relais.
Sicherungslayout Cadillac XTS 2018-2019
Die Sicherungen des Zigarettenanzünders (Steckdose) im Cadillac XTS sind die Sicherungen Nr. 6 und 7 im Sicherungskasten der Instrumententafel.

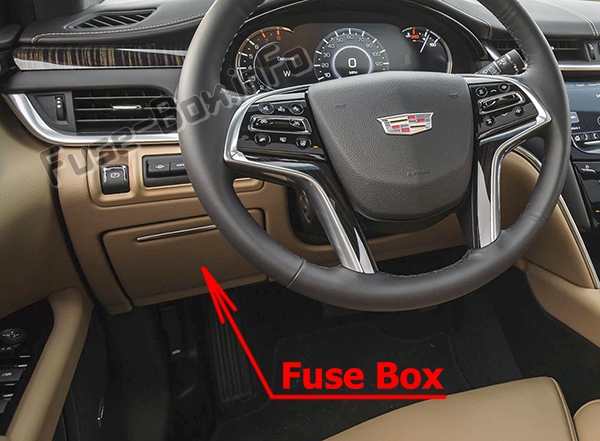

Passagierabteil
Der Sicherungskasten befindet sich in der Instrumententafel hinter der Sicherungstür (öffnen Sie die Sicherungstafel, indem Sie oben nach unten ziehen, und drücken Sie an den Seiten der Tür hinein, um sie von der Instrumententafel zu lösen).

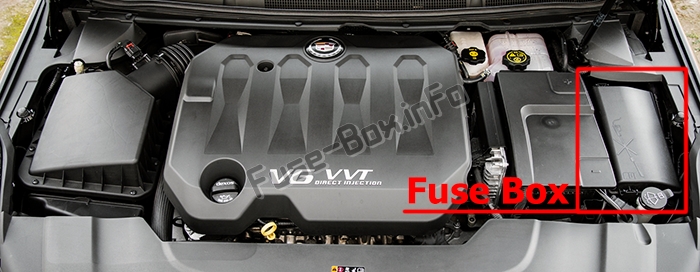

Motorraum
Drücken Sie zum Entfernen der Abdeckung die drei Halteklammern an der Abdeckung zusammen und heben Sie sie gerade an.

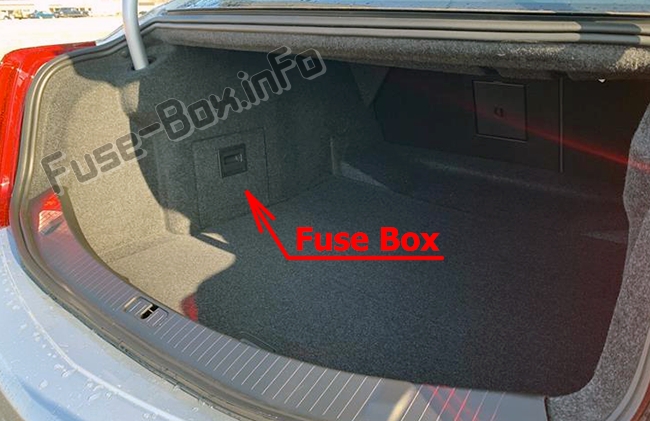

Gepäckraum
Der Sicherungsblock befindet sich auf der linken Seite des Kofferraums hinter der Abdeckung.
ad vertisements
2018, 2019
Instrumententafel
Zuordnung der Sicherungen und Relais in der Instrumententafel
| № | Verwendung |
|---|---|
| 1 | Drahtloses Lademodul / USB-Aufladung |
| 2 | Körpersteuerungsmodul 7 |
| 3 | Körpersteuerungsmodul 5 |
| 4 | Radio |
| 5 | Infotainment-Anzeige / Head-up-Anzeige / Kombiinstrument |
| 6 | Steckdose 1 |
| 7 | Steckdose 2 |
| 8 | Körpersteuerungsmodul 1 |
| 9 | Körpersteuerungsmodul 4 |
| 10 | Körpersteuerungsmodul 8 |
| 11 | HLK-Gebläse vorne |
| 12 | Beifahrersitz |
| 13 | Fahrersitz |
| 14 | Diagnoselinkanschluss |
| 15 | Airbag AOS |
| 16 | Handschuhfach |
| 17 | HLK-Regler |
| 18 | Logistik |
| 19 | Vordere Kamera |
| 20 | Telematik (OnStar) |
| 21 | CGM |
| 22 | Lenkradsteuerung / Hintergrundbeleuchtung |
| 23 | Körpersteuerungsmodul 3 |
| 24 | Körpersteuerungsmodul 2 |
| 25 | Servolenkungssäule |
| 26 | AC DC Wechselrichter |
| Relais | |
| R1 | Handschuhfach |
| R2 | Logistik |
| R3 | Beibehaltene Zubehörleistung |
ad vertisements

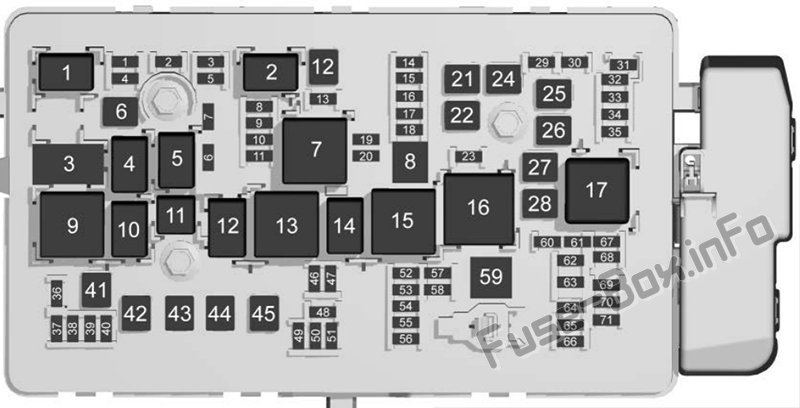

Motorraum
Zuordnung der Sicherungen und Relais im Motorraum
| № | Verwendung |
|---|---|
| 1 | Getriebesteuergerät |
| 2 | Motorsteuerungsmodul |
| 4 | Nicht benutzt |
| 5 | Motorsteuergerät / Zündung |
| 6 | Frontscheibenwischer |
| 7 | Nicht benutzt |
| 8 | Zündspulen – gerade |
| 9 | Zündspulen – ungerade |
| 10 | Motorsteuerungsmodul |
| 11 | Luftmassenmesser / O2-Sensoren des Nachkatalysators |
| 12 | Anlasser |
| 13 | Zündung des Getriebesteuergeräts / Fahrwerkssteuermoduls |
| 14 | Beheizte Rücksitz-Beifahrerseite |
| 15 | Beheizter Rücksitz – Fahrerseite |
| 16 | Nicht benutzt |
| 17 | Sonnenschutz / belüftete Sitze |
| 18 | Autonet |
| 19 | Nicht benutzt |
| 20 | Nicht benutzt |
| 21 | Fensterheber hinten |
| 22 | Schiebedach |
| 23 | Lenkmodul mit variabler Kraft |
| 24 | Elektrische Fensterheber vorne |
| 25 | Beibehaltene Zubehörleistung |
| 26 | ABS-Pumpe |
| 27 | Elektrische Feststellbremse |
| 28 | Heckscheiben-Defogger |
| 29 | Passiver Eintrag / Passiver Start |
| 30 | Schonen |
| 31 | Beheizter Fahrersitz |
| 32 | Bremsleuchten – mittlere hoch montierte Bremsleuchte / Rückfahrscheinwerfer / Innenraum |
| 33 | Beheizter Beifahrersitz |
| 34 | ABS-Ventile |
| 35 | Verstärker |
| 36 | Rückleuchte – Fahrerseite |
| 37 | Rechter Fernlichtscheinwerfer |
| 38 | Linker Fernlichtscheinwerfer |
| 39 | Rückleuchte-Passagierseite |
| 40 | Fernradar |
| 41 | Bremsvakuum-Hilfspumpe |
| 42 | Lüfter mit hoher Drehzahl |
| 43 | Nicht benutzt |
| 44 | Nicht benutzt |
| 45 | Lüfter niedrige Drehzahl |
| 46 | Lüftersteuerung |
| 47 | O2-Sensorheizung / Kanister-Spülmagnet des Vorkatalysators |
| 48 | Kühlmittelpumpe für Niedertemperaturkühler |
| 49 | Rechte Scheinwerfer-LED |
| 50 | Linke Scheinwerfer-LED |
| 51 | Horn |
| 52 | Anzeige / Zündung |
| 53 | Luftqualitätssensor / Innenspiegel / Rückfahrkamera |
| 54 | HVAC / Reflective LED Alarmanzeige |
| 55 | Fahrer- und Beifahrertürschalter / Außenrückspiegelschalter / Spiegelspeichermodul |
| 56 | Scheibenwaschanlage |
| 57 | Nicht benutzt |
| 58 | Nicht benutzt |
| 59 | Nicht benutzt |
| 60 | Beheizter Außenspiegel |
| 61 | Nicht benutzt |
| 62 | Massagemodul für Vordersitze |
| 63 | Nicht benutzt |
| 64 | Schonen |
| 65 | Schonen |
| 66 | Stammfreigabe |
| 67 | Fahrwerkssteuermodul |
| 68 | Nicht benutzt |
| 69 | Batteriespannungssensor |
| 70 | Kanisterentlüftungsmagnet |
| 71 | Speichersitzmodul |
| 72 | Elektrische Servolenkung |
| Relais | |
| 1 | A / C-Kupplung |
| 2 | Anlasser |
| 3 | Nicht benutzt |
| 4 | Wischergeschwindigkeit |
| 5 | Scheibenwischersteuerung |
| 6 | Nicht benutzt |
| 7 | Antriebsstrang |
| 8 | Nicht benutzt |
| 9 | Lüfter – hohe Drehzahl |
| 10 | Lüfter – niedrige Drehzahl |
| 11 | Rückleuchten / Parkleuchten |
| 12 | Nicht benutzt |
| 13 | Lüftersteuerung |
| 14 | Abblendlicht-LED-Scheinwerfer |
| 15 | Laufen / Kurbeln |
| 16 | Nicht benutzt |
| 17 | Heckscheiben- und Spiegel-Defogger |
ad vertisements
Gepäckraum
Zuordnung der Sicherungen und Relais im Gepäckraum
| № | Verwendung |
|---|---|
| F01 | Nicht benutzt |
| F02 | Nicht benutzt |
| F03 | Nicht benutzt |
| F04 | Federungsnivellierungskompressor |
| F05 | Nicht benutzt |
| F06 | Nicht benutzt |
| F07 | Nicht benutzt |
| F08 | Nicht verwendet / Fronthöflichkeitslampen / Fußraum, Pfützenlampen |
| F09 | Nicht benutzt |
| F10 | Nicht benutzt |
| F11 | Nicht benutzt |
| F12 | Nicht benutzt |
| F13 | Ersatz- / MID-Fensterheber |
| F14 | Nicht benutzt |
| F15 | Nicht verwendet / Ersatz |
| F 16 | Nicht verwendet / Videoverarbeitungsmodul |
| F17 | Nicht benutzt |
| F18 | Semiaktives Dämpfungssystem |
| F19 | Universelles Fernbedienungssystem / Regen-, Licht- und Feuchtigkeitssensor |
| F20 | Nicht verwendet / Shunt |
| F21 | Seitenblindzonenalarm |
| F22 | Nicht benutzt |
| F23 | Allradantrieb |
| F24 | Nicht benutzt |
| F25 | Nicht benutzt |
| F26 | Nicht benutzt |
| F27 | Nicht benutzt |
| F28 | Nicht benutzt |
| F29 | Nicht benutzt |
| F30 | Modul zur Berechnung externer Objekte |
| F31 | Parkassistent / Spurverlassenswarnung / Spurhalteassistent |
| F32 | Nicht benutzt |
| F33 | Nicht benutzt |
| F34 | Nicht benutzt |
| F35 | Nicht benutzt |
| F36 | Nicht benutzt |
| F37 | Nicht benutzt |
| Relais | |
| K1 | Nicht benutzt |
| K2 | Fronthöflichkeitslampen / Fußraum, Pfützenlampen |
| K3 | Federungsnivellierungskompressor |
| K4 | Nicht benutzt |
