Hier finden Sie die Sicherungskasten-Belegung für den Cadillac CT4 ab Baujahr 2020. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsanordnung Cadillac CT4 2020, 2021
Die Sicherungen des Zigarettenanzünders (Steckdose) im Cadillac CT4 sind die Leistungsschalter CB1 und CB2 im Sicherungskasten der Instrumententafel.
Passagierabteil

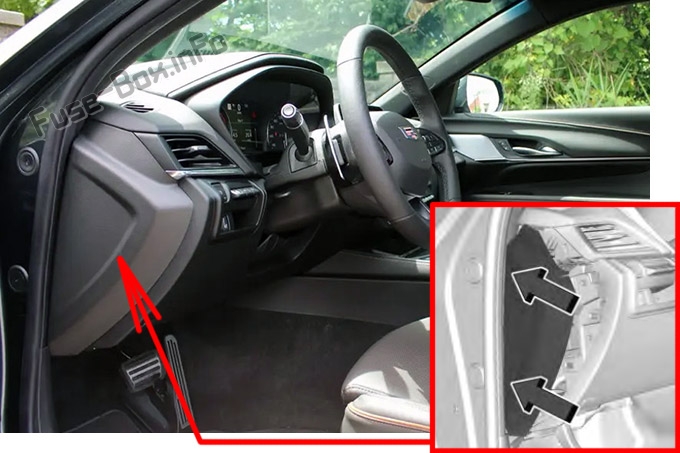

Der Sicherungsblock der Instrumententafel befindet sich am Ende der Fahrerseite der Instrumententafel. Um darauf zuzugreifen, entfernen Sie die Endabdeckung, indem Sie vorsichtig mit einem Plastikwerkzeug in der Nähe jedes Clips beginnen, beginnend an der gezeigten Stelle.
Um die Abdeckung anzubringen, stecken Sie die Laschen auf der Rückseite der Abdeckung in die Schlitze in der Instrumententafel. Richten Sie die Clips an den Schlitzen in der Instrumententafel aus und drücken Sie die Abdeckung fest.
Motorraum

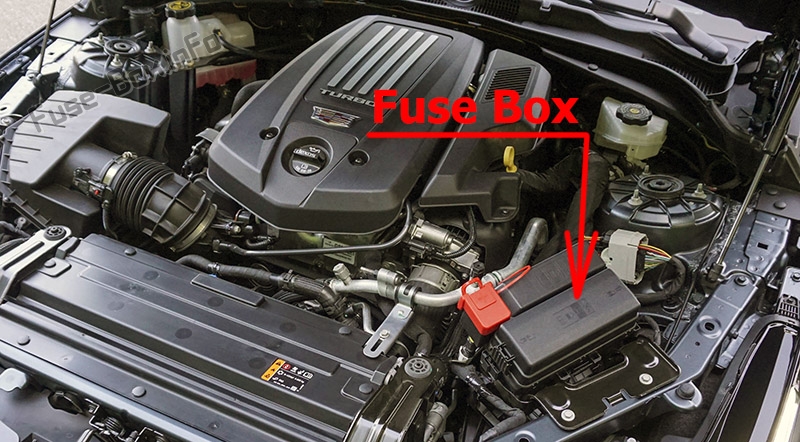

Der Motorraum-Sicherungsblock befindet sich auf der Fahrerseite des Motorraums. Heben Sie die Abdeckung an, um an die Sicherungen zu gelangen.
Gepäckraum
Der Sicherungsblock im Fond befindet sich hinter einer Abdeckung auf der Fahrerseite des Fondbereichs.
ad vertisements
2020, 2021

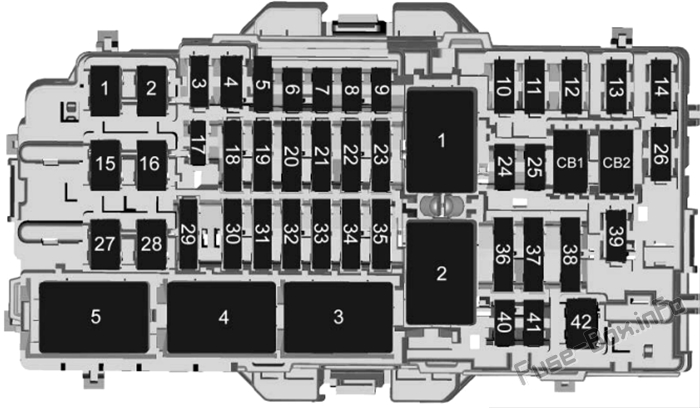

Passagierabteil
Belegung der Sicherungen in der Instrumententafel (2020, 2021)
| № | Beschreibung |
|---|---|
| 1 | Nicht benutzt |
| 2 | HLK-Gebläse |
| 3 | Nicht benutzt |
| 4 | Nicht benutzt |
| 5 | Diebstahlschutz/Universeller Garagentoröffner |
| 6 | Nicht benutzt |
| 7 | Ionisator für Luftqualität |
| 8 | Beheiztes Lenkrad |
| 9 | Nicht benutzt |
| 10 | Elektronische Lenksäulenverriegelung 1 |
| 11 | Nicht benutzt |
| 12 | Nicht benutzt |
| 13 | Nicht benutzt |
| 14 | Nicht benutzt |
| fünfzehn | Nicht benutzt |
| 16 | Nicht benutzt |
| 17 | Nicht benutzt |
| 18 | Display/ Infotainment/ USB/ CSM |
| 19 | Airbag/Automatische Insassenerkennung/ Datalink-Verbindung/ Drahtloses Lademodul |
| 20 | Servolenksäulenmodul/ Elektronische Lenksäulenverriegelung 2 |
| 21 | Nicht benutzt |
| 22 | Nicht benutzt |
| 23 | Nicht benutzt |
| 24 | Nicht benutzt |
| 25 | USB |
| 26 | Nicht benutzt |
| 27 | Nicht benutzt |
| 28 | Nicht benutzt |
| 29 | Nicht benutzt |
| 30 | Nicht benutzt |
| 31 | Scheinwerferstufe |
| 32 | Nicht benutzt |
| 33 | Karosseriezündung/ IP-Zündung |
| 34 | Auslassventil |
| 35 | Zündung des Getriebesteuergeräts/ Zündung des Motorsteuergeräts/Schaltzündung/Bremszündung |
| 36 | Schaltmodul |
| 37 | Karosseriesteuergerät 1/ Elektronischer Parkbremsschalter |
| 38 | Center-Stack-Modul |
| 39 | Bedienelemente am Lenkrad |
| 40 | Karosseriesteuermodul 2 |
| 41 | Karosseriesteuermodul 3 |
| 42 | Karosseriesteuermodul 4 |
| CB1 | Hilfssteckdose 1 (Leistungsschalter) |
| CB2 | Hilfssteckdose 2 (Leistungsschalter) |
| Relais | |
| 1 | Run after Park/ Zubehör |
| 2 | Kurbel laufen lassen |
| 3 | Nicht benutzt |
| 4 | Nicht benutzt |
| 5 | Nicht benutzt |

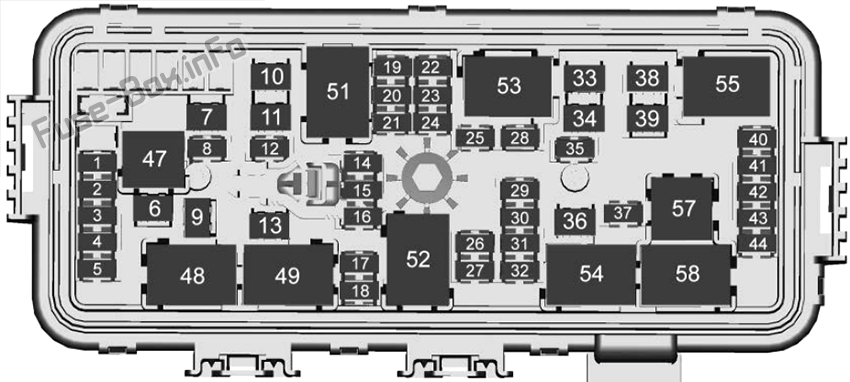

Motorraum
Belegung der Sicherungen und Relais im Motorraum (2020, 2021)
| № | Beschreibung |
|---|---|
| 1 | Fernbereichsradar Frontsensor |
| 2 | Park-/Tagfahrlicht |
| 3 | Außenbeleuchtungsmodul 4 |
| 4 | Außenbeleuchtungsmodul 7 |
| 5 | Scheinwerferstufe |
| 6 | Nicht benutzt |
| 7 | Elektronisches Bremssteuermodul |
| 8 | Waschpumpe |
| 9 | Nicht benutzt |
| 10 | Nicht benutzt |
| 11 | Nicht benutzt |
| 12 | Horn |
| 13 | Frontscheibenwischer |
| 14 | Außenbeleuchtungsmodul 6 |
| fünfzehn | Außenbeleuchtungsmodul 1 |
| 16 | Außenbeleuchtungsmodul 5 |
| 17 | Außenbeleuchtungsmodul 3 |
| 18 | Aero-Shutter |
| 19 | Nicht benutzt |
| 20 | Nicht benutzt |
| 21 | Virtuelles Schlüsselsystem/ Power Sounder Modul |
| 22 | Motorsteuerungsmodul |
| 23 | Getriebesteuergerät/Getriebe-Rückwärtssperrung |
| 24 | Aktives Motorlager |
| 25 | Nicht benutzt |
| 26 | Motorsteuerungsmodul |
| 27 | Einspritzdüsen/Zündung 2 |
| 28 | Ladeluftkühler |
| 29 | Getriebe-Zusatzölpumpe/Getriebe-Rückwärtssperre |
| 30 | Einspritzdüsen/Zündung 1 |
| 31 | Emissionen 1 |
| 32 | Emissionen 2 |
| 33 | Anlassermagnet |
| 34 | Nicht benutzt |
| 35 | Nicht benutzt |
| 36 | Anlasserritzel |
| 37 | Wechselstromkupplung |
| 38 | Nicht benutzt |
| 39 | Nicht benutzt |
| 40 | Nicht benutzt |
| 41 | Nicht benutzt |
| 42 | Wasserpumpe |
| 43 | Nicht benutzt |
| 44 | Nicht benutzt |
| Relais | |
| 47 | Nicht benutzt |
| 48 | Geschwindigkeit der Frontwischer |
| 49 | Frontwischersteuerung |
| 51 | — |
| 52 | Motorsteuerungsmodul |
| 53 | Anlassermagnet |
| 54 | Anlasserritzel |
| 55 | Nicht benutzt |
| 57 | Wechselstromkupplung |
| 58 | Nicht benutzt |
ad vertisements

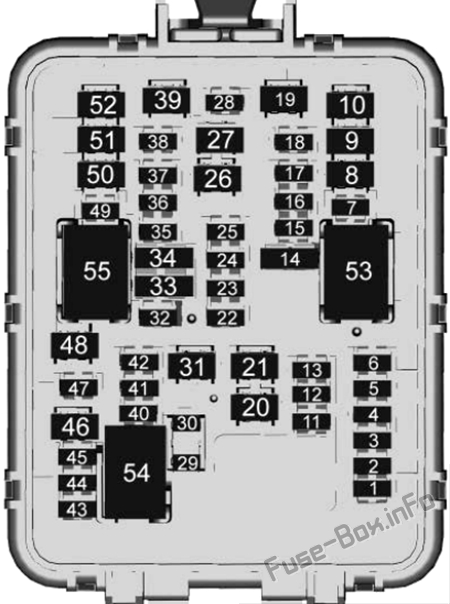

Gepäckraum
Belegung der Sicherungen und Relais im Kofferraum (2020, 2021)
| № | Beschreibung |
|---|---|
| 1 | Fernfunktionsaktor |
| 2 | Nicht benutzt |
| 3 | Fahrersitzheizung |
| 4 | Tankzonenmodul |
| 5 | Nicht benutzt |
| 6 | Nicht benutzt |
| 7 | Nicht benutzt |
| 8 | Nicht benutzt |
| 9 | Nicht benutzt |
| 10 | Motorsicherheitsgurt Beifahrer |
| 11 | Kanisterentlüftungsmagnet |
| 12 | Schiebedach |
| 13 | Nicht benutzt |
| 14 | Nicht benutzt |
| fünfzehn | Beheizter Beifahrersitz |
| 16 | Nicht benutzt |
| 17 | Elektronische Federungskontrolle |
| 18 | Nicht benutzt |
| 19 | Fahrer mit Sicherheitsgurt |
| 20 | Heckbeschlag |
| 21 | DC-DC-Transformator 2 |
| 22 | Fensterheber Türverriegelungsschalter Fahrer |
| 23 | Externes Objektberechnungsmodul/Frontkameramodul/High-Definition-Lokalisierung/Kurzstreckenradar |
| 24 | Türverriegelungsschalter Beifahrerfenster |
| 25 | Nicht benutzt |
| 26 | Verstärker (V-Serie) |
| 27 | Steuergerät für Heckantrieb |
| 28 | Nicht benutzt |
| 29 | Nicht benutzt |
| 30 | Nicht benutzt |
| 31 | DC-DC-Transformator 1 |
| 32 | Elektronische Steuerung des Verteilergetriebes |
| 33 | Zentrales Gateway-Modul / Warnung für seitliche Blindzone |
| 34 | Videoverarbeitungsmodul |
| 35 | Freihändige Verschlussfreigabe |
| 36 | Außenbeleuchtungsmodul 2 |
| 37 | Beifahrer-Memory-Sitzmodul |
| 38 | Nicht benutzt |
| 39 | Rechte Frontscheibe/ Rechte Heckscheibe |
| 40 | Nicht benutzt |
| 41 | Nicht benutzt |
| 42 | Verstärker |
| 43 | Parkassistenzmodul |
| 44 | Memory-Sitzmodul Fahrer |
| 45 | OnStar |
| 46 | Nicht benutzt |
| 47 | Nicht benutzt |
| 48 | Nicht benutzt |
| 49 | Nicht benutzt |
| 50 | Fahrersitz |
| 51 | Fenster vorn links/hinten links |
| 52 | Beifahrersitz |
| Relais | |
| 53 | Nicht benutzt |
| 54 | Nicht benutzt |
| 55 | Lauf |
