Der kompakte Luxus-Crossover-SUV Cadillac XT5 ist von 2017 bis heute erhältlich (Facelifting im Jahr 2020). In diesem Artikel finden Sie Sicherungskastendiagramme des Cadillac XT5 2017, 2018, 2019 und 2020 , Informationen zur Position der Sicherungsbleche im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Cadillac XT5 2017-2020 ..
Die Sicherungen des Zigarettenanzünders (Steckdose) im Cadillac XT5 sind die Sicherung F42 (Zusatzsteckdose / Feuerzeug) im Sicherungskasten des Fahrgastraums und der Leistungsschalter CB3 (Steckdose der hinteren Zusatzsteckdose) im Sicherungskasten des Gepäckraums.
Passagierabteil

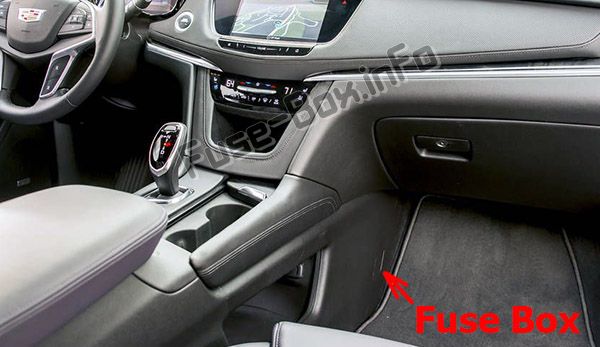

Position des Sicherungskastens
Der Sicherungskasten befindet sich unter der Instrumententafel (auf der Beifahrerseite) hinter der Abdeckung (öffnen Sie die Abdeckung oder entfernen Sie die gesamte Abdeckung).

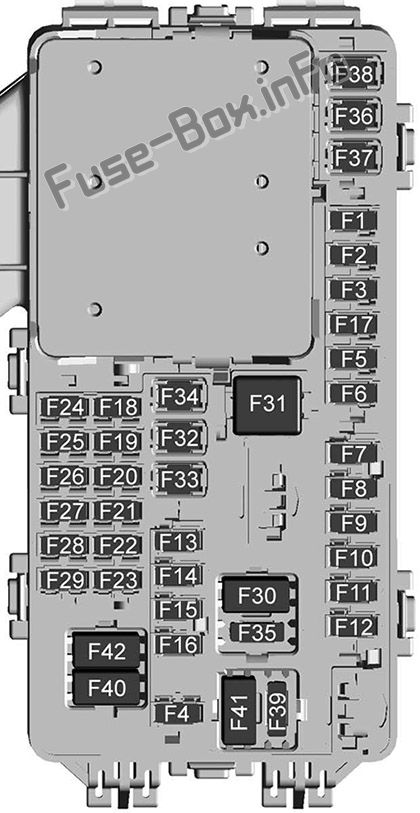

Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen im Fahrgastraum (2017, 2018, 2019, 2020)
| № | Beschreibung |
|---|---|
| F1 | Körpersteuerungsmodul 6 |
| F2 | 2017-2018: Diagnoselink 2019-2020: Diagnoselink / zentrales Gateway-Modul |
| F3 | Elektrisches Lenksäulenschloss |
| F4 | Nicht benutzt |
| F5 | Logistik |
| F6 | Heizungs-, Lüftungs-und Klimaanlagen |
| F7 | Körpersteuerungsmodul 3 |
| F8 | 2017-2019: Head-up-Display 2020: Nicht verwendet |
| F9 | Beheizter Sitz vorne rechts |
| F10 | 2017: Airbag 2018-2019: Airbag / Sicherheitsgurt 2020: Airbag |
| F11 | 2017: Elektronisches Übertragungsbereichssystem 2018-2019: Elektronische Präzisionsschaltung 2020: Nicht verwendet |
| F12 | 2017-2019: Verstärker 2020: Verstärker 2 |
| F13 | Körpersteuerungsmodul 7 |
| F14 | Beheizter Sitz vorne links |
| F15 | Instrumententafel-Schalterbank |
| F 16 | Schiebedach |
| F17 | Körpersteuerungsmodul 1 |
| F18 | Kombiinstrument |
| F19 | Nicht benutzt |
| F20 | Unterhaltung auf dem Rücksitz |
| F21 | Körpersteuerungsmodul 4 |
| F22 | 2017: Infotainment 2018: Infotainment / USB-Daten / Aux-Buchse |
| F23 | Körpersteuerungsmodul 2 |
| F24 | USB-Ladegerät / Drahtloses Lademodul |
| F25 | 2017-2019: Ultraschall-Einparkhilfe 2020: Einparkhilfe / elektronisches Übertragungsbereichssystem |
| F26 | CIM (Kommunikationsintegrationsmodul) |
| F27 | 2017: Nicht verwendet 2018-2020: Video |
| F28 | HLK-Anzeige |
| F29 | Radio |
| F30 | Lenkradsteuerung |
| F31 | 2017-2019: Frontgebläse 2020: Elektrischer Bremskraftverstärker des elektronischen Bremssteuermoduls |
| F32 | AC DC Wechselrichter |
| F33 | Fahrersitz |
| F34 | Beifahrersitz |
| F35 | Batterie IEC 1 Feed |
| F36 | Elektrische Servolenkung |
| F37 | Unterhaltung auf dem Rücksitz / USB-Aufladung / Drahtloses Lademodul |
| F38 | Körpersteuerungsmodul 8 |
| F39 | Nicht benutzt |
| F40 | Nicht benutzt |
| F41 | Nicht benutzt |
| F42 | Zusatzsteckdose / Feuerzeug |
ad vertisements
Motorraum

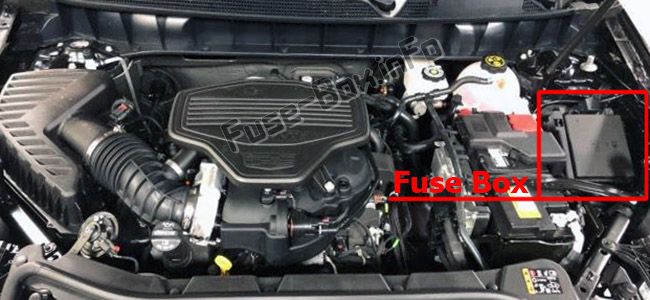

Position des Sicherungskastens

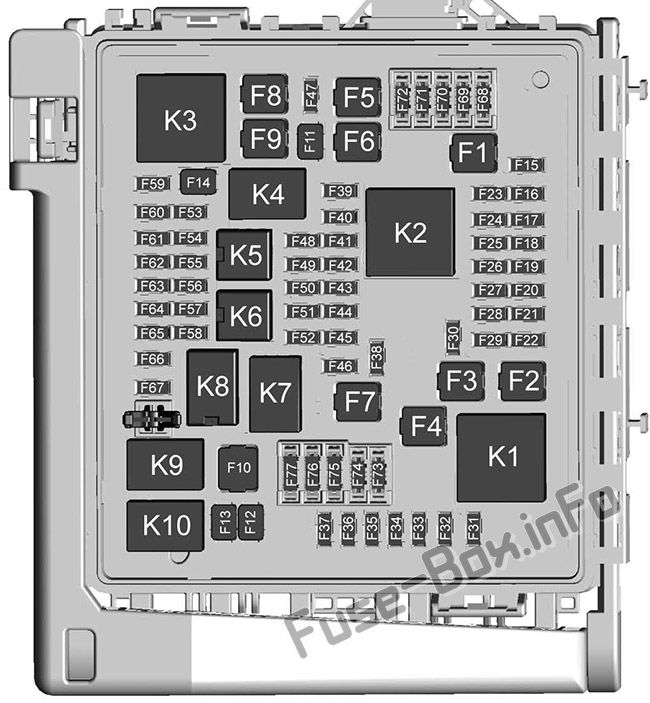

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais im Motorraum (2017, 2018, 2019, 2020)
| № | Beschreibung |
|---|---|
| F1 | ABS-Pumpe |
| F2 | Anlasser 1 |
| F3 | DC DC Transformator 1 |
| F4 | Nicht benutzt |
| F5 | 2017-2019: Nicht verwendet 2020: DC-DC-Transformator 2 |
| F6 | 2017-2019: Nicht verwendet 2020: Verstärker 1 |
| F7 | DC DC Transformator 2 |
| F8 | Anlasser 3 |
| F9 | Nicht benutzt |
| F10 | Nicht benutzt |
| F11 | Nicht benutzt |
| F12 | Frontscheibenwischer |
| F13 | Anlasser 2 |
| F14 | LED / Automatische Leuchtweitenregulierung (falls vorhanden) |
| F15 | Heckwischer 1 |
| F 16 | Nicht benutzt |
| F17 | Nicht benutzt |
| F18 | Automatische Leuchtweitenregulierung (falls vorhanden) |
| F19 | Nicht benutzt |
| F20 | Nicht benutzt |
| F21 | Nicht benutzt |
| F22 | Elektronisches Bremssteuermodul |
| F23 | Park- / Anhängerleuchten |
| F24 | Rechter Anhänger Stoplamp / Turnlamp |
| F25 | Lenksäulenschloss |
| F26 | Nicht benutzt |
| F27 | Linke Anhängerbremsleuchte / Blinker |
| F28 | Nicht benutzt |
| F29 | Nicht benutzt |
| F30 | Waschpumpe |
| F31 | 2017-2019: Rechter Abblendlichtscheinwerfer 2020: Nicht verwendet |
| F32 | 2017-2019: Linker Abblendlichtscheinwerfer 2020: Nicht verwendet |
| F33 | Nebelscheinwerfer |
| F34 | Horn |
| F35 | Nicht benutzt |
| F36 | Linker Fernlichtscheinwerfer |
| F37 | Rechter Fernlichtscheinwerfer |
| F38 | Automatische Leuchtweitenregulierung (falls vorhanden) |
| F39 | 2017-2019: Getriebesteuergerät 1 2020: Getriebesteuergerät / Batterie 1 |
| F40 | Linke hintere Buselektrik / Zündung |
| F41 | Kombiinstrument |
| F42 | Heizungs-, Lüftungs-und Klimaanlagen |
| F43 | Head-up-Display |
| F44 | 2017-2019: Nicht verwendet 2020: Elektrischer Bremskraftverstärker / Run / Crank des elektronischen Bremssteuermoduls |
| F45 | Nicht benutzt |
| F46 | Nicht benutzt |
| F47 | Nicht benutzt |
| F48 | Heckwischer 2 |
| F49 | Innenrückspiegel / Anhänger |
| F50 | Steuermodul des Kraftstoffsystems |
| F51 | Beheiztes Lenkrad |
| F52 | Klimakupplung |
| F53 | 2017-2019: Getriebereichsteuergerät 2020: Nicht verwendet |
| F54 | Kühlmittelpumpe |
| F55 | Nicht benutzt |
| F56 | Nicht benutzt |
| F57 | Motorsteuergerät / Zündung |
| F58 | Getriebesteuergerät / Zündung |
| F59 | Batterie des Motorsteuergeräts |
| F60 | 2017-2019: Getriebereichsteuermodul 2 2020: Nicht verwendet |
| F61 | O2-Sensor 1 / Aeroshutter |
| F62 | Motorsteuergerät – ungerade |
| F63 | O2-Sensor 2 |
| F64 | Motorsteuergerät – gerade |
| F65 | Antriebsstrang des Motorsteuergeräts 1 |
| F66 | Antriebsstrang des Motorsteuergeräts 2 |
| F67 | 2017-2019: Antriebsstrang TRCM 2020: Antriebsstrang des Motorsteuergeräts 3 |
| F68 | Nicht benutzt |
| F69 | Nicht benutzt |
| F70 | Nicht benutzt |
| F71 | Nicht benutzt |
| F72 | Nicht benutzt |
| F73 | Nicht benutzt |
| F74 | Nicht benutzt |
| F75 | Nicht benutzt |
| F76 | Nicht benutzt |
| F77 | Nicht benutzt |
| Relais | |
| K1 | Anlasser 1 |
| K2 | Laufen / Kurbeln |
| K3 | Anlasser 3 |
| K4 | LED / automatische Scheinwerfer (falls vorhanden) |
| K5 | Nicht benutzt |
| K6 | Kühlmittelpumpe |
| K7 | Motorsteuerungsmodul |
| K8 | Klimaanlage |
| K9 | Nicht benutzt |
| K10 | Anlasser 2 |
Gepäckraum

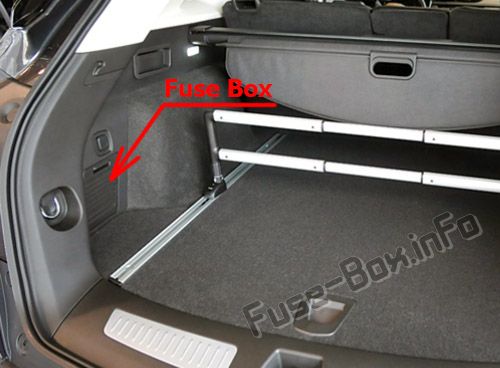

Position des Sicherungskastens
Der Sicherungskasten befindet sich auf der linken Seite des Kofferraums hinter der Abdeckung.
ad vertisements

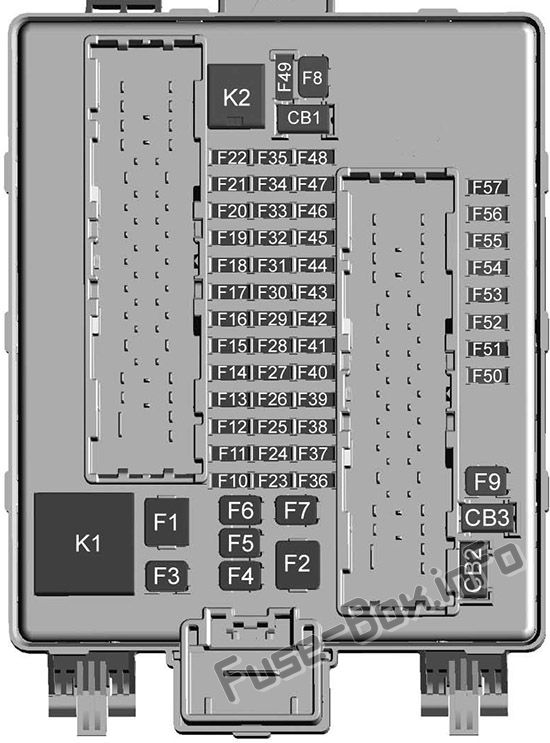

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais im Gepäckraum (2017, 2018, 2019, 2020)
| № | Beschreibung |
|---|---|
| F1 | Nicht benutzt |
| F2 | Anhängerbatterie 1 |
| F3 | Sicherheitsgurt für den Fahrer |
| F4 | Gebläse hinten |
| F5 | Heckantriebssteuerung |
| F6 | Sicherheitsgurt für Passagiere |
| F7 | Rechtes Fenster |
| F8 | Heckscheibenheizung |
| F9 | Linkes Fenster |
| F10 | Nicht benutzt |
| F11 | Anhänger rückwärts |
| F12 | Nicht benutzt |
| F13 | Nicht benutzt |
| F14 | Nicht benutzt |
| F15 | Nicht benutzt |
| F 16 | Nicht benutzt |
| F17 | Kamera |
| F18 | Anhängermodul |
| F19 | Belüftete Sitze |
| F20 | Nicht benutzt |
| F21 | Anhängeranschluss |
| F22 | Nicht benutzt |
| F23 | Nicht benutzt |
| F24 | Beifahrerfensterschalter |
| F25 | Nicht benutzt |
| F26 | Anhängerbremse |
| F27 | Fahrer belüfteter Sitz / Lendenwirbelsäule |
| F28 | Passiver Eintrag / Passiver Start |
| F29 | Nicht benutzt |
| F30 | Kanisterentlüftung |
| F31 | Nicht benutzt |
| F32 | Beheizter Spiegel |
| F33 | Nicht benutzt |
| F34 | 2017 : Logikmodus 2018-2020: Heckklappenmodul |
| F35 | Steuermodul des Kraftstoffsystems |
| F36 | Beifahrter Beifahrersitz / Lendenwirbelsäule |
| F37 | Nicht benutzt |
| F38 | Fenstermodul |
| F39 | Verschluss hinten |
| F40 | Speichersitzmodul |
| F41 | Automatischer Belegungssensor |
| F42 | Anhängerbatterie 2 |
| F43 | Nicht benutzt |
| F44 | Nicht benutzt |
| F45 | Heckklappe |
| F46 | Beheizte Rücksitze |
| F47 | Nicht benutzt |
| F48 | Glasbruchsensor |
| F49 | Nicht benutzt |
| F50 | Nicht benutzt |
| F51 | Nicht benutzt |
| F52 | Semiaktives Dämpfungssystemmodul |
| F53 | 2017: Einparkhilfemodul hinten 2018-2020: Einparkhilfemodul hinten / Video / USB |
| F54 | 2017: Externe Objektberechnung 2018-2020: Externe Objektberechnung / Seitenblindzonenalarm |
| F55 | Nicht benutzt |
| F56 | Universeller Garagentoröffner / Regensensor |
| F57 | Zur Vorbeugung von Diebstählen |
| Circuit Bracker | |
| CB1 | Nicht benutzt |
| CB2 | Nicht benutzt |
| CB3 | Hintere Hilfssteckdose |
| Relais | |
| K1 | Nicht benutzt |
| K2 | Nicht benutzt |
