Der luxuriöse mittelgroße Crossover-SUV Cadillac XT6 ist von 2020 bis heute erhältlich. In diesem Artikel finden Sie Sicherungskastendiagramme des Cadillac XT6 2020 , Informationen zur Position der Sicherungsbleche im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Cadillac XT6 2020…
Die Sicherungen des Zigarettenanzünders (Steckdose) im Cadillac XT6 sind die Sicherungen F37, F42 im Sicherungskasten des Fahrgastraums und der Leistungsschalter CB3 (hintere Hilfssteckdose) im Sicherungskasten des Gepäckraums.
Position des Sicherungskastens

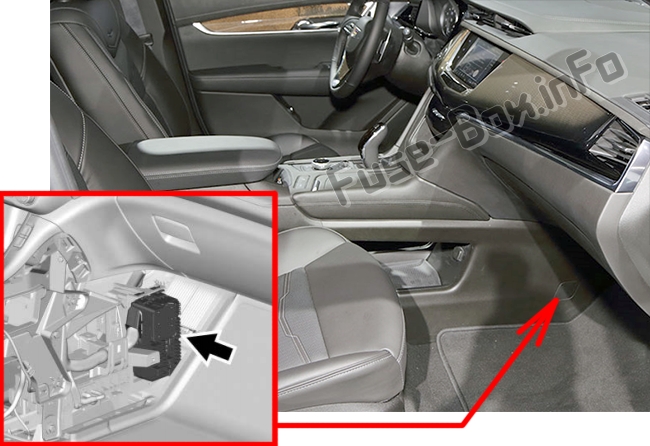

Passagierabteil
Es befindet sich in der Mittelkonsole unter dem Handschuhfach.
Öffnen Sie zum Zugriff die Tür des Sicherungspaneels oder entfernen Sie das Paneel durch Herausziehen.

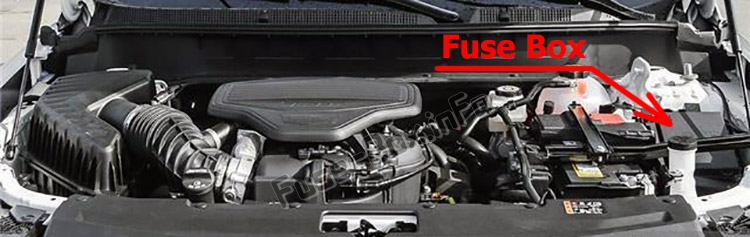

Motorraum
Um die Abdeckung zu entfernen, drücken Sie die Clips auf die Abdeckung und heben Sie sie gerade an.

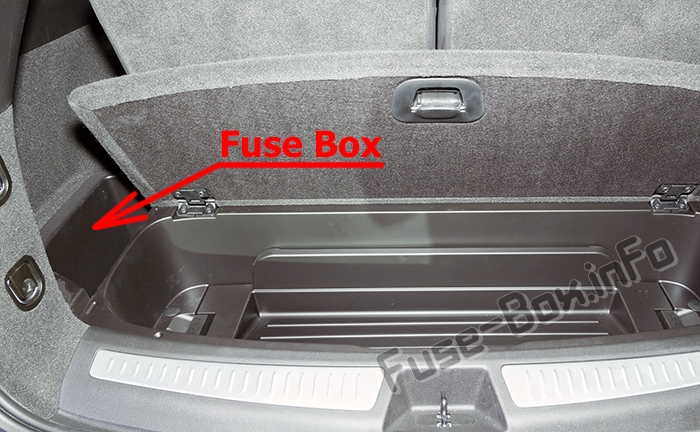

Sicherungskasten im Gepäckraum
Es befindet sich auf der linken Seite des Kofferraums hinter der unteren Verkleidung.
Um darauf zuzugreifen, entfernen Sie den mittleren Ladebehälter und dann den kleinen Seitenbehälter.
ad vertisements
Sicherungskastendiagramme
2020
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2020)
| № | Beschreibung |
|---|---|
| F1 | Körpersteuerungsmodul 6 |
| F2 | Diagnoseverbindung / Zentrales Gateway-Modul |
| F3 | Elektrisches Lenksäulenschloss |
| F4 | Nicht benutzt |
| F5 | Logistik |
| F6 | Heizungs-, Lüftungs-und Klimaanlagen |
| F7 | Körpersteuerungsmodul 3 |
| F8 | Nicht benutzt |
| F9 | Beheizter Sitz vorne rechts |
| F10 | Airbag / Sicherheitsgurt |
| F11 | Nicht benutzt |
| F12 | Verstärker 2 |
| F13 | Körpersteuerungsmodul 7 |
| F14 | Beheizter Sitz vorne links |
| F15 | Instrumententafel-Schalterbank |
| F 16 | Schiebedach |
| F17 | Körpersteuerungsmodul 1 |
| F18 | Kombiinstrument / Head-up-Display |
| F19 | Nicht benutzt |
| F20 | Unterhaltung auf dem Rücksitz |
| F21 | Körpersteuerungsmodul 4 |
| F22 | Infotainment / USB-Daten / Aux-Buchse |
| F23 | Körpersteuerungsmodul 2 |
| F24 | USB-Ladegerät / Drahtloses Laden |
| F25 | Einparkhilfe / elektronische Schaltwahl |
| F26 | CIM |
| F27 | Video- / Nachtsichtmodul |
| F28 | Anzeige für Heizung, Lüftung und Klimaanlage |
| F29 | Radio |
| F30 | Steuerelemente für die Lenkradeinstellung |
| F31 | Elektrische Bremskraftverstärkung |
| F32 | DC AC Wechselrichter |
| F33 | Fahrersitz |
| F34 | Beifahrersitz |
| F35 | Batterie IEC 1 Feed |
| F36 | Elektrische Servolenkung |
| F37 | Unterhaltung auf dem Rücksitz / USB-Aufladung / Drahtloses Lademodul / Zusatzsteckdose / Feuerzeug |
| F38 | Körpersteuerungsmodul 8 |
| F39 | Nicht benutzt |
| F40 | Nicht benutzt |
| F41 | Nicht benutzt |
| F42 | Zusatzsteckdose / Feuerzeug (Leistungsschalter) |
ad vertisements

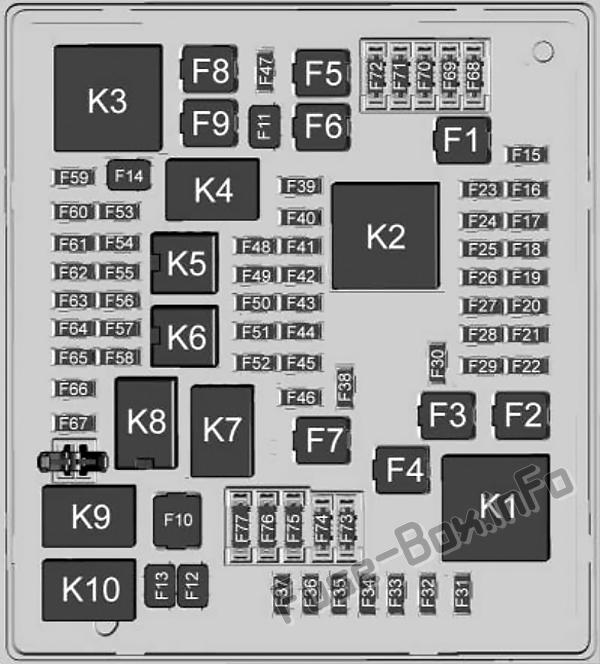

Motorraum
Zuordnung der Sicherungen und Relais im Motorraum (2020)
| № | Beschreibung |
|---|---|
| F1 | Antiblockiersystem |
| F2 | Anlasser 1 |
| F3 | DC DC Transformator 1 |
| F4 | Nicht benutzt |
| F5 | DC DC Transformator 2 |
| F6 | Verstärker 1 |
| F7 | Gebläse vorne |
| F8 | Anlasser 3 |
| F9 | Nicht benutzt |
| F10 | Nicht benutzt |
| F11 | Nicht benutzt |
| F12 | Frontscheibenwischer |
| F13 | Anlasser 2 |
| F14 | Nicht benutzt |
| F15 | Heckwischer 1 |
| F 16 | Nicht benutzt |
| F17 | Nicht benutzt |
| F18 | Automatisches Scheinwerfer-Nivellierungsmodul |
| F19 | Nicht benutzt |
| F20 | Nicht benutzt |
| F21 | Nicht benutzt |
| F22 | Elektronisches Bremssteuermodul |
| F23 | Park- / Anhängerleuchten |
| F24 | Rechter Anhänger Stoplamp / Turnlamp |
| F25 | Lenksäulenschloss |
| F26 | Nicht benutzt |
| F27 | Linke Anhängerblende / Blinker |
| F28 | Nicht benutzt |
| F29 | Nicht benutzt |
| F30 | Waschpumpe |
| F31 | Nicht benutzt |
| F32 | Scheinwerfer links |
| F33 | Nicht benutzt |
| F34 | Horn |
| F35 | Nicht benutzt |
| F36 | Nicht benutzt |
| F37 | Scheinwerfer rechts |
| F38 | Nicht benutzt |
| F39 | Getriebesteuergerät 1 |
| F40 | Linke hintere Buselektrik / DC DC-Zündung |
| F41 | Kombiinstrument |
| F42 | Heizung, Lüftung und Klimaanlage / Zentrales Gateway-Modul / Laufen / Kurbeln |
| F43 | Head-up-Display |
| F44 | Elektronisches Bremssteuermodul Elektrischer Bremskraftverstärker / Run / Crank |
| F45 | Nicht benutzt |
| F46 | Nicht benutzt |
| F47 | Nicht benutzt |
| F48 | Heckwischer 2 |
| F49 | Innenrückspiegel |
| F50 | Steuergerät für Kraftstoffsystem / Run / Crank |
| F51 | Beheiztes Lenkrad |
| F52 | Klappsitzschalter |
| F53 | Nicht benutzt |
| F54 | Kühlmittelpumpe |
| F55 | Klimakupplung |
| F56 | Nicht benutzt |
| F57 | Motorsteuergerät / Zündung |
| F58 | Getriebesteuergerät / Zündung |
| F59 | Batterie des Motorsteuergeräts |
| F60 | Nicht benutzt |
| F61 | O2-Sensor 1 / Aeroshutter / Luftmassenmesser |
| F62 | Motorsteuergerät – ungerade |
| F63 | O2-Sensor 2 |
| F64 | Motorsteuergerät – gerade |
| F65 | Antriebsstrang des Motorsteuergeräts 1 |
| F66 | Antriebsstrang des Motorsteuergeräts 2 |
| F67 | Antriebsstrang des Motorsteuergeräts 3 |
| F68 | Nicht benutzt |
| F69 | Nicht benutzt |
| F70 | Nicht benutzt |
| F71 | Nicht benutzt |
| F72 | Nicht benutzt |
| F73 | Nicht benutzt |
| F74 | Nicht benutzt |
| F75 | Nicht benutzt |
| F76 | Nicht benutzt |
| F77 | Nicht benutzt |
| Relais | |
| K1 | Anlasser 1 |
| K2 | Laufen / Kurbeln |
| K3 | Anlasser 3 |
| K4 | Nicht benutzt |
| K5 | Klimaanlage |
| K6 | Kühlmittelpumpe |
| K7 | Motorsteuerungsmodul |
| K8 | Klappsitze |
| K9 | Nicht benutzt |
| K10 | Anlasser 2 |
ad vertisements

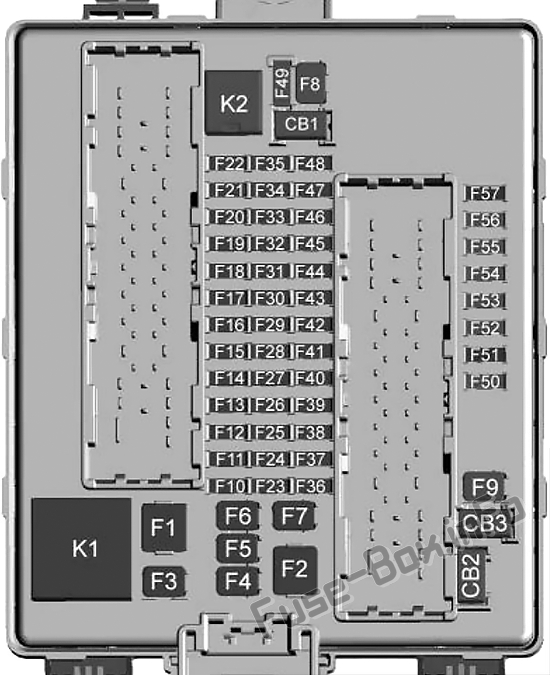

Gepäckraum
Zuordnung der Sicherungen und Relais im hinteren Fach (2020)
| № | Beschreibung |
|---|---|
| F1 | Nicht benutzt |
| F2 | Anhängerbatterie 1 |
| F3 | Sicherheitsgurtmotor des Fahrers |
| F4 | Gebläse hinten |
| F5 | Heckantriebssteuerung |
| F6 | Beifahrersitzgurtmotor |
| F7 | Rechtes Fenster |
| F8 | Heckscheibenheizung |
| F9 | Linkes Fenster |
| F10 | Klappsitze 1 |
| F11 | Anhänger rückwärts |
| F12 | Nicht benutzt |
| F13 | Nicht benutzt |
| F14 | Nicht benutzt |
| F15 | Nicht benutzt |
| F 16 | Nicht benutzt |
| F17 | Nicht benutzt |
| F18 | Anhängermodul |
| F19 | Belüftete Sitze |
| F20 | Nicht benutzt |
| F21 | Anhängeranschluss |
| F22 | Nicht benutzt |
| F23 | Nicht benutzt |
| F24 | Beifahrerfensterschalter |
| F25 | Nicht benutzt |
| F26 | Anhängerbremse |
| F27 | Nicht benutzt |
| F28 | Passiver Eintrag / Passiver Start |
| F29 | Nicht benutzt |
| F30 | Kanisterentlüftung |
| F31 | Nicht benutzt |
| F32 | Beheizter Spiegel |
| F33 | Nicht benutzt |
| F34 | Heckklappenmodul |
| F35 | Steuermodul des Kraftstoffsystems |
| F36 | Nicht benutzt |
| F37 | Nicht benutzt |
| F38 | Fenstermodul |
| F39 | Nicht benutzt |
| F40 | Speichersitzmodul |
| F41 | Automatischer Belegungssensor |
| F42 | Anhängerbatterie 2 |
| F43 | Nicht benutzt |
| F44 | Sitze in der dritten Reihe |
| F45 | Heckklappenmotor |
| F46 | Beheizte Rücksitze |
| F47 | Nicht benutzt |
| F48 | Glasbruchsensor |
| F49 | Nicht benutzt |
| F50 | Nicht benutzt |
| F51 | Nicht benutzt |
| F52 | Aktives Dämpfungssystemmodul |
| F53 | Nicht benutzt |
| F54 | Berechnung externer Objekte / Alarm für seitliche Blindzone |
| F55 | Zur Vorbeugung von Diebstählen |
| F56 | Universeller Garagentoröffner / Regensensor |
| F57 | Klappsitze 2 |
| Leistungsschalter | |
| CB1 | Nicht benutzt |
| CB2 | Nicht benutzt |
| CB3 | Hintere Hilfssteckdose |
| Relais | |
| K1 | Klappsitze 1 |
| K2 | Nicht benutzt |
