Hier finden Sie die Sicherungskasten-Belegung für den Mazda 5 der Baujahre 2006 bis 2010. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsbelegung Mazda5 2006-2010
Sicherungen des Zigarettenanzünders (Steckdose): Nr. 4 „P.OUTLET“ (Zubehörbuchse) und Nr. 6 „CIGAR“ (Feuerzeug) im Sicherungskasten der Instrumententafel.
Wenn das elektrische System nicht funktioniert, überprüfen Sie zuerst die Sicherungen auf der Beifahrerseite.
Wenn die Scheinwerfer oder andere elektrische Komponenten nicht funktionieren und die Sicherungen in der Kabine in Ordnung sind, überprüfen Sie den Sicherungsblock unter der Motorhaube.
Passagierabteil

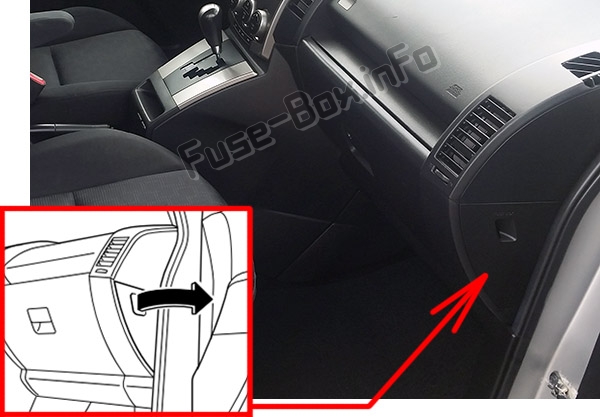

Der Sicherungskasten befindet sich hinter der Abdeckung auf der Beifahrerseite der Instrumententafel.

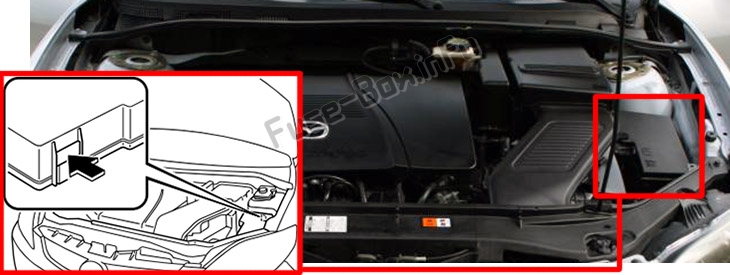

Motorraum

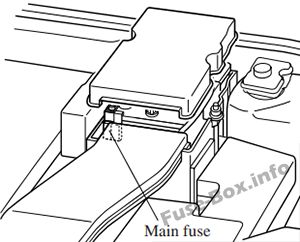

Hauptsicherung:
Wenden Sie sich an einen Mazda-Vertragshändler, um die Hauptsicherung auszutauschen
Sicherungsdiagramme
2006
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2006)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | VENTILATOR | 30 A. | Lüfter |
| 2 | VENTILATOR | 30 A. | Lüfter |
| 3 | P.WIND | 40 A. | Elektrische Fensterheber (einige Modelle) |
| 4 | IG KEY1 | 30 A. | Zum Schutz verschiedener Stromkreise |
| 5 | ABS-V | 20 A. | ABS, DSC (einige Modelle) |
| 6 | ABS-P | 30 A. | ABS, DSC (einige Modelle) |
| 7 | IG KEY2 | 20 A. | Zum Schutz verschiedener Stromkreise (einige Modelle) |
| 8 | HEIZGERÄT | 20 A. | Warmwasserbereiter (einige Modelle) |
| 9 | GEBLÄSE | 40 A. | Gebläsemotor |
| 10 | GLOW IG KEY1 | 40 A. | Glühkerzen (einige Modelle) |
| 11 | BTN | 40 A. | Zum Schutz verschiedener Stromkreise |
| 12 | IG KEY2 | 40 A. | Zum Schutz verschiedener Stromkreise (einige Modelle) |
| 13 | CLOSER P.SLIDE LH | 20 A. | Einfacher Schließer, elektrische Schiebetür (links) (einige Modelle) |
| 14 | CLOSER P.SLIDE RH | 20 A. | Einfacher Schließer, elektrische Schiebetür (rechts) (einige Modelle) |
| 15 | EHPAS | 80 A. | Elektrohydraulische Servolenkung (einige Modelle) |
| 16 | NEBEL | 15 A. | Nebelscheinwerfer (einige Modelle) |
| 17 | D.LOCK | 20 A. | Elektrisches Türschloss |
| 18 | P.WIND H / CLEAN | 20 A. | Scheinwerferwaschanlage (einige Modelle), elektrische Fensterheber (einige Modelle) |
| 19 | MAG | 10 A | Magnetkupplung |
| 20 | DEFOG | 25 A. | Heckscheibenheizung |
| 21 | ENG + B. | 10 A | PCM |
| 22 | HALT | 10 A | Bremslichter |
| 23 | TREIBSTOFF | 20 A. | Kraftstoffpumpe (einige Modelle), Kraftstoffwärmer (einige Modelle) |
| 24 | GEFAHR | 10 A | Blinker, Warnblinker |
| 25 | ZIMMER | 15 A. | Deckenleuchten. Kartenlichter, Gepäckraumleuchte, Zum Schutz verschiedener Stromkreise |
| 26 | – – | – – | – – |
| 27 | – – | – – | – – |
| 28 | GLOW SIG | 7,5 A. | PCM (einige Modelle) |
| 29 | HEAD HR | 10 A | Scheinwerfer Fernlicht (RH) |
| 30 | KOPF HL | 10 A | Scheinwerfer Fernlicht (LH) |
| 31 | HORN | 15 A. | Horn |
| 32 | SONNENDACH | 20 A. | Schiebedach (einige Modelle) |
| 33 | ETC MIRROR BURGLAR | 7,5 A. | Diebstahlschutzsystem (einige Modelle) |
| 34 | KOPF LR | 15 A. | Scheinwerfer Abblendlicht (rechts), manuelle Scheinwerfernivellierung (einige Modelle) |
| 35 | KOPF LL | 15 A. | Scheinwerfer Abblendlicht (links) |
| 36 | ENG BAR2 | 15 A. | O2-Heizung (einige Modelle) |
| 37 | ENG BAR | 15 A. | Luftmengenmesser, Motorsteuerung |
| 38 | INJ | 20 A. | Injektor (einige Modelle), PCM (einige Modelle) |
| 39 | ILLUMI | 10 A | Erleuchtung |
| 40 | SCHWANZ | 10 A | Rücklichter, Standlichter, Kennzeichenleuchten. Nebelschlussleuchte (einige Modelle), Zum Schutz verschiedener Stromkreise |
ad vertisements
Passagierabteil

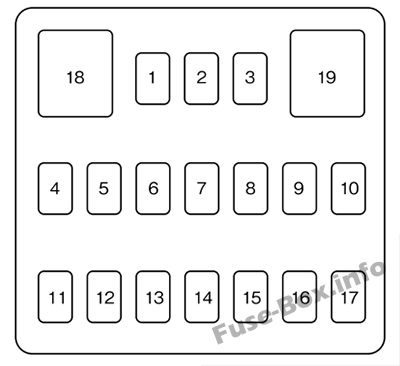

Zuordnung der Sicherungen im Fahrgastraum (2006)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | M.DEF | 7,5 A. | Spiegelentfroster (Einige Modelle) |
| 2 | – – | – – | – – |
| 3 | – – | – – | – – |
| 4 | P.OUTLET | 15 A. | Zubehörbuchse |
| 5 | UMSCHALT / L. | 5 A. | AT Shift (Einige Modelle) |
| 6 | ZIGARRE | 15 A. | Feuerzeug |
| 7 | SPIEGEL | 7,5 A. | Leistungskontrollspiegel, Audiosystem (einige Modelle) |
| 8 | A / C. | 10 A | Klimaanlage |
| 9 | F. WIP | 25 A. | Scheibenwischer und Waschmaschine |
| 10 | R.WIP | 15 A. | Heckscheibenwischer und Unterlegscheibe |
| 11 | ENG | 5 A. | Hauptrelais (einige Modelle), PCM (einige Modelle) |
| 12 | METER | 10 A | Kombiinstrument. Automatische Nivellierung der Scheinwerfer (einige Modelle) |
| 13 | SAS | 10 A | Zusätzliche Rückhaltesysteme |
| 14 | SCHWARM | 15 A. | Sitzwärmer (einige Modelle) |
| 15 | ABS / DSC | 5 A. | ABS, DSC (einige Modelle) |
| 16 | EHPAS | 5 A. | Elektrohydraulische Servolenkung (einige Modelle) |
| 17 | ENG2 | 15 A. | – – |
| 18 | P / W. | 30 A. | Elektrische Fensterheber (einige Modelle) |
| 19 | P / W. | 40 A. | – – |
2007
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2007)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | VENTILATOR | 30 A. | Lüfter |
| 2 | VENTILATOR | 30 A. | Lüfter |
| 3 | P.WIND | 40 A. | – – |
| 4 | IG KEY1 | 30 A. | – – |
| 5 | ABS-V | 20 A. | Abs |
| 6 | ABS-P | 30 A. | Abs |
| 7 | IG KEY2 | 20 A. | Zum Schutz verschiedener Stromkreise |
| 8 | HEIZGERÄT | 20 A. | – – |
| 9 | GEBLÄSE | 40 A. | Gebläsemotor |
| 10 | GLOW IG KEY1 | 40 A. | Zum Schutz verschiedener Stromkreise |
| 11 | BTN | 40 A. | Zum Schutz verschiedener Stromkreise |
| 12 | IG KEY2 | 40 A. | – – |
| 13 | CLOSER P.SLIDE LH | 20 A. | Einfach näher (LH) (Einige Modelle) |
| 14 | CLOSER P.SLIDE RH | 20 A. | Einfach näher (RH) (Einige Modelle) |
| 15 | EHPAS | 80 A. | Elektrohydraulische Servolenkung |
| 16 | NEBEL | 15 A. | Nebelscheinwerfer (einige Modelle) |
| 17 | D.LOCK | 20 A. | Elektrisches Türschloss |
| 18 | P.WIND H / CLEAN | 20 A. | – – |
| 19 | MAG | 10 A | Magnetkupplung |
| 20 | DEFOG | 25 A. | Heckscheibenheizung |
| 21 | ENG + B. | 10 A | PCM |
| 22 | HALT | 10 A | Bremslichter |
| 23 | TREIBSTOFF | 20 A. | Benzinpumpe |
| 24 | GEFAHR | 10 A | Blinker, Warnblinker |
| 25 | ZIMMER | 15 A. | Deckenleuchten. Kartenlichter, Gepäckraumleuchte, Zum Schutz verschiedener Stromkreise |
| 26 | – – | – – | – – |
| 27 | – – | – – | – – |
| 28 | GLOW SIG | 7,5 A. | – – |
| 29 | HEAD HR | 10 A | Scheinwerfer Fernlicht (RH) |
| 30 | KOPF HL | 10 A | Fernlicht des Scheinwerfers (links) |
| 31 | HORN | 15 A. | Horn |
| 32 | SONNENDACH | 20 A. | Schiebedach (einige Modelle) |
| 33 | ETC MIRROR BURGLAR | 7,5 A. | PCM |
| 34 | KOPF LR | 15 A. | Scheinwerfer Abblendlicht (RH), manuelle Scheinwerfernivellierung (einige Modelle) |
| 35 | KOPF LL | 15 A. | Scheinwerfer Abblendlicht (links) |
| 36 | ENG BAR2 | 15 A. | PCM |
| 37 | ENG BAR | 15 A. | Luftmengenmesser, Motorsteuerung |
| 38 | INJ | 20 A. | Injektor |
| 39 | ILLUMI | 10 A | Erleuchtung |
| 40 | SCHWANZ | 10 A | Rücklichter, Standlichter, Kennzeichenleuchten, Zum Schutz verschiedener Stromkreise |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2007)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | M.DEF | 7,5 A. | Spiegelentfroster (Einige Modelle) |
| 2 | – – | – – | – – |
| 3 | – – | – – | – – |
| 4 | P.OUTLET | 15 A. | Zubehörbuchse |
| 5 | UMSCHALT / L. | 5 A. | AT Shift (Einige Modelle) |
| 6 | ZIGARRE | 15 A. | Zubehörbuchse |
| 7 | SPIEGEL | 7,5 A. | Leistungskontrollspiegel, Audiosystem (einige Modelle) |
| 8 | A / C. | 10 A | Klimaanlage |
| 9 | F. WIP | 25 A. | Scheibenwischer und Waschmaschine |
| 10 | R.WIP | 15 A. | Heckscheibenwischer und Unterlegscheibe |
| 11 | ENG | 5 A. | PCM |
| 12 | METER | 10 A | Kombiinstrument |
| 13 | SAS | 10 A | Zusätzliche Rückhaltesysteme |
| 14 | SCHWARM | 15 A. | Sitzwärmer (einige Modelle) |
| 15 | ABS / DSC | 5 A. | Abs |
| 16 | EHPAS | 5 A. | Elektrohydraulische Servolenkung |
| 17 | ENG2 | 15 A. | O2-Heizung |
| 18 | P / W. | 30 A. | Elektrische Fensterheber |
| 19 | P / W. | 40 A. | – – |
2008, 2009, 2010
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2008, 2009, 2010)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | VENTILATOR | 30 A. | Lüfter |
| 2 | VENTILATOR | 30 A. | Lüfter |
| 3 | P.WIND (ohne Hecklüftungssystem) | 40 A. | Elektrische Fensterheber |
| 3 | R. BLOWER (mit Hecklüftungssystem) | 30 A. | Gebläsemotor hinten |
| 4 | IG KEY1 INJ (Ohne Hecklüftungssystem) | 30 A. | Zum Schutz verschiedener Stromkreise |
| 4 | IG KEY2 (Mit Hecklüftungssystem) | 20 A. | – – |
| 5 | ABS-V | 20 A. | Abs |
| 6 | ABS-P | 30 A. | Abs |
| 7 | IG KEY2 (ohne Hecklüftungssystem) | 20 A. | – – |
| 7 | IG KEY1 (Mit Hecklüftungssystem) | 40 A. | Zum Schutz verschiedener Stromkreise |
| 8 | HEATER DEICER TCM | 20 A. | – – |
| 9 | GEBLÄSE (ohne Heckbelüftungssystem) | 40 A. | Gebläsemotor |
| 9 | F.BLOWER (Mit Hecklüftungssystem) | 20 A. | Gebläsemotor vorne |
| 10 | GLOW IG KEYl (Ohne Heckbelüftungssystem) | 40 A. | Zum Schutz verschiedener Stromkreise |
| 10 | F.BLOWER (Mit Hecklüftungssystem) | 20 A. | Gebläsemotor vorne |
| 11 | BTN | 60 A. | Zum Schutz verschiedener Stromkreise |
| 12 | IG KEY2 | 40 A. | – – |
| 13 | CLOSER P.SLIDE LH | 20 A. | Einfach näher (einige Modelle) |
| 14 | CLOSER P.SLIDE RH | 20 A. | Einfach näher (einige Modelle) |
| 15 | EHPAS | 80 A. | Elektrohydraulische Servolenkung |
| 16 | NEBEL | 15 A. | Nebelscheinwerfer (einige Modelle) |
| 17 | D.LOCK | 20 A. | Elektrisches Türschloss |
| 18 | P.WIND H / CLEAN | 20 A. | Elektrische Fensterheber |
| 19 | ETC | 10 A | Gaspedalstellungssensor |
| 20 | DEFOG | 25 A. | Heckscheibenheizung |
| 21 | ENG + B. | 10 A | PCM |
| 22 | HALT | 10 A | Bremslichter |
| 23 | TREIBSTOFF | 20 A. | Benzinpumpe |
| 24 | GEFAHR | 10 A | Blinker, Warnblinker |
| 25 | ZIMMER | 15 A. | Deckenleuchten, Kartenleuchten, Gepäckraumleuchte, Zum Schutz verschiedener Stromkreise |
| 26 | – – | – – | – – |
| 27 | MAG | 10 A | Magnetkupplung |
| 28 | GLOW SIC (ohne Heckbelüftungssystem) | 7,5 A. | – – |
| 28 | – (Mit Hecklüftungssystem) | – – | – – |
| 29 | HEAD HR | 10 A | Scheinwerfer Fernlicht (RH) |
| 30 | KOPF HL | 10 A | Fernlicht des Scheinwerfers (links) |
| 31 | HORN | 15 A. | Horn |
| 32 | SONNENDACH | 20 A. | Schiebedach (einige Modelle) |
| 33 | MIRROR BURGLAR (Ohne Heckbelüftungssystem) | 7,5 A. | Diebstahlschutzsystem (einige Modelle) |
| 33 | – – | – – | – – |
| 34 | KOPF LR | 15 A. | Scheinwerfer Abblendlicht (RH), manuelle Scheinwerfernivellierung (einige Modelle) |
| 35 | KOPF LL | 15 A. | Scheinwerfer Abblendlicht (links) |
| 36 | ENG BAR2 | 15 A. | O2-Heizung |
| 37 | ENG BAR | 15 A. | Luftmengenmesser, Motorsteuerung |
| 38 | INJ ENG BA | 20 A. | Injektor |
| 39 | ILLUMI | 10 A | Erleuchtung |
| 40 | SCHWANZ | 10 A | Rücklichter, Standlichter, Kennzeichenleuchten, Zum Schutz verschiedener Stromkreise |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2008, 2009, 2010)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | M.DEF | 7,5 A. | Spiegelentfroster (Einige Modelle) |
| 2 | – – | – – | – – |
| 3 | ENG3 | 20 A. | Zündschloss |
| 4 | P.OUTLET | 15 A. | Zubehörbuchse |
| 5 | UMSCHALT / L. | 5 A. | AT Shift (Einige Modelle) |
| 6 | ZIGARRE | 15 A. | Feuerzeug |
| 7 | SPIEGEL | 7,5 A. | Leistungskontrollspiegel. Audiosystem (einige Modelle) |
| 8 | A / C. | 10 A | Klimaanlage |
| 9 | F. WIP | 25 A. | Scheibenwischer und Waschmaschine |
| 10 | R.WIP | 15 A. | Heckscheibenwischer und Unterlegscheibe |
| 11 | ENG | 5 A. | Hauptrelais |
| 12 | METER | 10 A | Kombiinstrument |
| 13 | SAS | 10 A | Zusätzliche Rückhaltesysteme |
| 14 | SCHWARM | 15 A. | Sitzwärmer (einige Modelle) |
| 15 | ABS / DSC | 5 A. | Abs |
| 16 | EHPAS | 5 A. | Elektrohydraulische Servolenkung |
| 17 | ENG2 | 15 A. | – – |
| 18 | P / W. | 30 A. | Elektrische Fensterheber |
| 19 | P / W. | – – | – – |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Mazda 5?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
