Hier finden Sie die Sicherungskasten-Belegung für den Honda CR-V der Baujahre 2002 bis 2006. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsanordnung Honda CR-V 2002-2006
Die Sicherungen des Zigarettenanzünders (Steckdose) im Honda CR-V sind die Sicherungen Nr. 2 ( Steckdose für Zubehör hinten) und Nr. 18 ( Steckdose für Zubehör vorne) im Sicherungskasten der Instrumententafel.

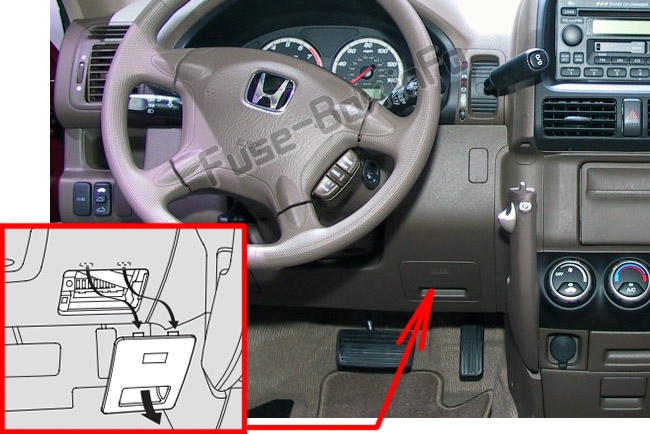

Passagierabteil
Der innere Sicherungskasten befindet sich unter der Lenksäule.
Um den Deckel zu entfernen, ziehen Sie ihn zu sich heran und nehmen Sie den Deckel aus den Scharnieren.

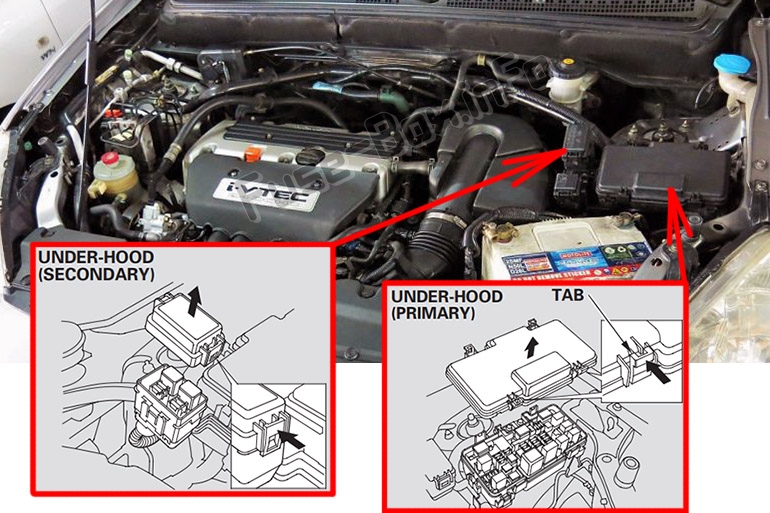

Motorraum
Der primäre Sicherungskasten unter der Motorhaube befindet sich im Motorraum auf der Fahrerseite.
Der sekundäre Sicherungskasten (falls vorhanden) befindet sich neben dem primären Sicherungskasten.
ad vertisements
2002, 2003, 2004
Instrumententafel

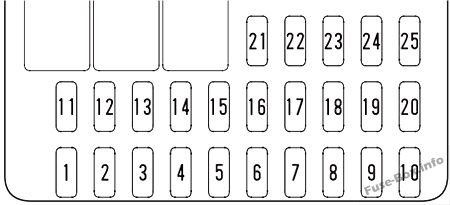

Belegung der Sicherungen in der Instrumententafel (2002, 2003, 2004)
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 15 A | Zündspule |
| 2 | 10 A | Steckdose für Zubehör hinten |
| 3 | 10 A | Tagfahrlicht (kanadische Modelle) |
| 4 | 10 A | ACG |
| 5 | — | Nicht benutzt |
| 6 | 7,5 A | Fensterheberrelais |
| 7 | 20 A | Monddach |
| 8 | 7,5 A | Zubehör, Radio |
| 9 | 7,5 A | Heckscheibenwischer |
| 10 | 7,5 A | Meter |
| 11 | — | Nicht benutzt |
| 12 | 7,5 A | Tagfahrlicht (kanadische Modelle) |
| 13 | 10 A | SRS |
| 14 | 10 A | Spiegel mit Fernbedienung |
| fünfzehn | 20 A | LAF-Heizung |
| 16 | 20 A | Gewärmter Sitz |
| 17 | 15 A | Benzinpumpe |
| 18 | 15 A | Steckdose für Zubehör an der Vorderseite |
| 19 | 7,5 A | Blinker |
| 20 | 20 A | Frontscheibenwischer |
| 21 | — | Nicht benutzt |
| 22 | 20 A | Fensterheber vorne rechts |
| 23 | 20 A | Fensterheber vorne links Front |
| 24 | 20 A | Fensterheber hinten links |
| 25 | 20 A | Fensterheber hinten rechts |
Motorraum
ad vertisements

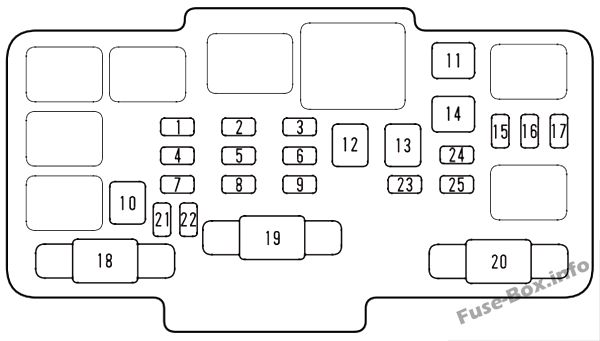

Belegung der Sicherungen im Motorraum (2002, 2003, 2004)
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 20 A | Kondensatorlüfter |
| 2 | 15 A | Kleines Licht |
| 3 | 15 A | Innenbeleuchtung |
| 4 | 20 A | Lüfter |
| 5 | 15 A | Gefahr |
| 6 | 15 A | FI-Steuergerät |
| 7 | 15 A | Horn, Stopp |
| 8 | — | Nicht benutzt |
| 9 | 10 A | Sichern |
| 10 | 30 A | ABS-Motor |
| 11 | 20 A | Heckentfroster |
| 12 | 40 A | Heizungsmotor |
| 13 | 40 A | Elektrischer Fensterheber |
| 14 | 40 A | Möglichkeit |
| fünfzehn | 15 A | Linker Scheinwerfer |
| 16 | 20 A | Türschloss |
| 17 | 15 A | Rechter Scheinwerfer |
| 18 | 30 A | ABS F/S |
| 19 | 100 A | Batterie |
| 20 | 50 A | Zündung 1 |
| 21-25 | 7.5A-30A | Ersatzsicherungen |
2005, 2006
ad vertisements
Instrumententafel
Belegung der Sicherungen in der Instrumententafel (2005, 2006)
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 15 A | Zündspule |
| 2 | 10 A | Steckdose für Zubehör hinten |
| 3 | 10 A | Tagfahrlicht (kanadische Modelle) |
| 4 | 10 A | ACG |
| 5 | — | Nicht benutzt |
| 6 | 7,5 A | Fensterheberrelais |
| 7 | 20 A | Monddach |
| 8 | 7,5 A | Zubehör, Radio |
| 9 | 7,5 A | Heckscheibenwischer |
| 10 | 7,5 A | Meter |
| 11 | — | Nicht benutzt |
| 12 | 7,5 A | Tagfahrlicht (kanadische Modelle) |
| 13 | 10 A | SRS |
| 14 | 10 A | Spiegel mit Fernbedienung |
| fünfzehn | 15 A | + B FR ACC |
| 16 | 20 A | Gewärmter Sitz |
| 17 | 15 A | Benzinpumpe |
| 18 | 15 A | Steckdose für Zubehör an der Vorderseite |
| 19 | 7,5 A | Blinker |
| 20 | 20 A | Frontscheibenwischer |
| 21 | — | Nicht benutzt |
| 22 | 20 A | Fensterheber vorne rechts |
| 23 | 20 A | Fensterheber vorne links Front |
| 24 | 20 A | Fensterheber hinten links |
| 25 | 20 A | Fensterheber hinten rechts |
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2005, 2006)
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 20 A | Kondensatorlüfter |
| 2 | 30 A | Motor |
| 3 | 15 A | Innenbeleuchtung |
| 4 | 20 A | Lüfter |
| 5 | 15 A | Gefahr |
| 6 | 15 A | Kleines Licht |
| 7 | 15 A | Horn, Stopp |
| 8 | 15 A | DBW |
| 9 | 10 A | Sichern |
| 10 | 30 A | ABS-Motor |
| 11 | 20 A | Heckentfroster |
| 12 | 40 A | Heizungsmotor |
| 13 | 40 A | Elektrischer Fensterheber |
| 14 | 40 A | Möglichkeit |
| fünfzehn | 20 A | Linker Scheinwerfer |
| 16 | 20 A | Türschloss |
| 17 | 20 A | Rechter Scheinwerfer |
| 18 | 30 A | ABS F/S |
| 19 | 100 A | Batterie |
| 20 | 50 A | Zündung 1 |
| 21-25 | 7.5A-30A | Ersatzsicherungen |

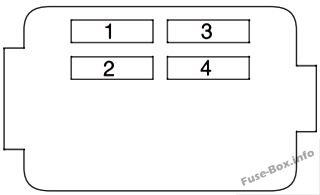

Sekundärer Sicherungskasten
Sekundärer Sicherungskasten
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 20 A | LAF-Heizung |
| 2 | 7,5 A | Tagfahrlicht (bei kanadischen Modellen) |
| 3 | 15 A | FI-Steuergerät (ECM/PCM) |
| 4 | 15 A | IG-Spule |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Honda CR-V?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
