In diesem Artikel betrachten wir den Honda CR-V der fünften Generation, der von 2017 bis heute erhältlich ist. Hier finden Sie Sicherungskasten-Diagramme von Honda CR-V 2017, 2018 und 2019 , Informationen über die Lage der Sicherungsbleche im Fahrzeug und die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungsanordnung Honda CR-V 2017-2019…
Die Sicherungen des Zigarettenanzünders (Steckdose) sind die Sicherungen Nr. 10 ( Steckdose für Zubehör in der Mittelkonsole), Nr. 29 ( Steckdose für Zubehör vorne) und Sicherung „h“ ( Steckdose für Laderaumzubehör (falls vorhanden)) im Sicherungskasten der Instrumententafel .
Lage des Sicherungskastens
Passagierabteil
Befindet sich unter dem Armaturenbrett.
Die Positionen der Sicherungen sind auf dem Etikett an der unteren Lenksäulenabdeckung angegeben.

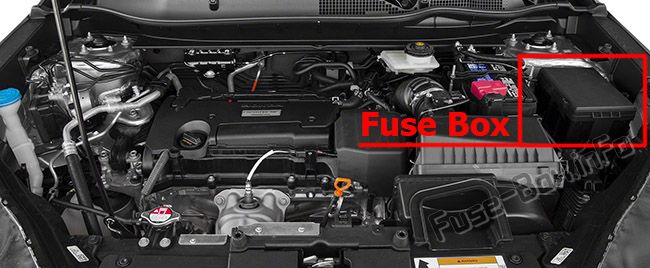

Motorraum
Befindet sich in der Nähe des Bremsflüssigkeitsbehälters.
Die Positionen der Sicherungen sind auf der Abdeckung des Sicherungskastens angegeben.
Sicherungskastendiagramme
ad vertisements
2017
Passagierabteil

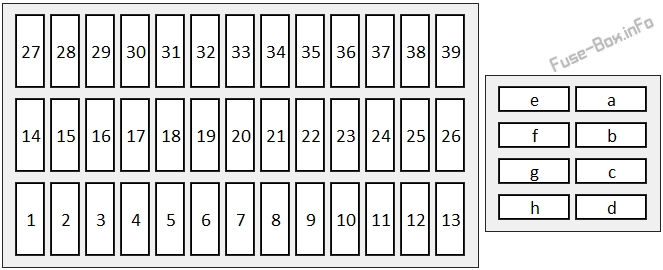

Belegung der Sicherungen im Fahrgastraum (2017)
| № | Stromkreisgeschützt | Ampere |
|---|---|---|
| 1 | Zubehörteil | 10 A |
| 2 | Tastensperre | 5 A |
| 3 | Möglichkeit | 10 A |
| 4 | Option (mit Smart Entry System) | 5 A |
| 4 | Getriebe (ohne Smart-Entry-System) (1.5L) | (10 A) |
| 5 | Möglichkeit | 10 A |
| 6 | SRS-Anzeige | 10 A |
| 7 | Meter | 10 A |
| 8 | Benzinpumpe | 15 A |
| 9 | Klimaanlage | 10 A |
| 10 | Zubehörsteckdose (Mittelkonsole) | (20 A) |
| 11 | Motorsteuerung‘ 3 | 5 A |
| 12 | Beifahrertürschloss | 10 A |
| 13 | Entriegelung der Fahrerseite | 10 A |
| 14 | Fensterheber hinten Fahrerseite | 20 A |
| fünfzehn | Elektrischer Fensterheber Beifahrerseite | 20 A |
| 16 | Türschloss | 20 A |
| 17 | Getriebe (mit Smart-Entry-System) (1.5L) | (10 A) |
| 17 | Option (ohne Smart Entry System) | 5 A |
| 18 | Holzstütze des vorderen Fahrers (Option) | (10 A) |
| 19 | Monddach (Option) | (20 A) |
| 20 | Anlasser | 10 A |
| 21 | ACG | 10 A |
| 22 | Tagfahrlicht | 10 A |
| 23 | Lenkradheizung (kanadische Modelle mit Lenkheizung) ; Elektrischer Heckklappensensor mit Freisprecheinrichtung (Option) | (10 A) |
| 24 | Möglichkeit | 5 A |
| 25 | Fahrertürschloss | (10 A) |
| 26 | Entriegelung der Beifahrertür | 10 A |
| 27 | Fensterheber Beifahrerseite hinten | 20 A |
| 28 | Fensterheber des Fahrers | 20 A |
| 29 | Steckdose für Zubehör an der Vorderseite | 20 A |
| 30 | Smart Entry (kanadische Modelle mit Lenkheizung) | 10 A |
| 30 | STS (ohne Smart Entry System) | 5 A |
| 31 | Elektrische Sitzverstellung des Fahrers (Option) | (20 A) |
| 32 | Vordersitzheizung (Option) | (20 A) |
| 33 | Fahrersitz elektrisch verstellbar (Option) | (20 A) |
| 34 | ABS/VSA | 10 A |
| 35 | SRS | 10 A |
| 36 | HAC-Option (Option) | 20 A |
| 37 | Anhänger (Option) | 15 A |
| 38 | Türschloss Fahrerseite | 10 A |
| 39 | Fahrertür entriegeln | (10 A) |
| ein | Elektrischer Heckklappenschließer (Option) | (20 A) |
| b | Beifahrersitz elektrisch verschiebbar (Option) | (20 A) |
| c | elektrisch verstellbarer Beifahrersitz (Option) | (20 A) |
| d | Panorama Shade Motor (kanadische Modelle mit Panoramadach) | (20 A) |
| e | Heckgebläse | (20 A) |
| f | EPT L | (20 A) |
| G | EPT R | (20 A) |
| ha | Zubehörsteckdose (Ladebereich) (kanadische Modelle) | (20 A) |
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2017)
| № | Stromkreisgeschützt | Ampere |
|---|---|---|
| 1 | Audio-AMP (optoin) | (30 A) |
| 1 | Elektrischer Bremskraftverstärker | 40 A |
| 1 | Hauptlüftermotor | 30 A |
| 1 | Relaismodul 1 | 30 A |
| 1 | IG Main 2 (mit Smart Entry System) | 30 A |
| 1 | Relaismodul 2 | 30 A |
| 1 | Batterie | 125 A |
| 2 | EPS | 70 A |
| 2 | IG Main 1 (30 A (mit Smart Entry System) / 50 A (ohne Smart Entry System)) |
30A / 50A |
| 2 | Sicherungskasten-Option | (40A) |
| 2 | Sicherungskasten | 60 A |
| 2 | Wischermotor vorne | 30 A |
| 2 | Unterlüftermotor | 30 A |
| 3 | Heckentfroster | 40 A |
| 3 | Anlasser | 30 A |
| 3 | Sicherungskasten | 40 A |
| 3 | ABS/VSA-Motor | 40 A |
| 3 | ABS/VSA FSR | 40 A |
| 3 | Gebläsemotor | 40 A |
| 4 | Optionsblock 1 (Optoin) | (40A) |
| 4 | Optionsblock 2 (Optoin) | (40A) |
| 4 | – | – |
| 4 | Elektrische Heckklappe (optoin) | (40A) |
| 5 | VB ACT (1,5L) | (7,5 A) |
| 6 | Waschmaschine | 15 A |
| 7 | FI-Haupt | 15 A |
| 8 | FI-Sub (1.5L) / DBW (2.4L) | 15 A |
| 9 | Bremslichter | 10 A |
| 10 | Injektor | 20 A |
| 11 | LAF | 7,5 A |
| 12 | FI-Steuergerät (1.5L) | 10 A |
| 12 | – (2.4L) | – |
| 13 | Scheibenwischer-Enteiser (optional) | (15 A) |
| 14 | Gefahr | 10 A |
| fünfzehn | IG-Spule | 15 A |
| 16 | Getriebe (1.5L) | (15 A) |
| 16 | – (2.4L) | – |
| 17 | — | — |
| 18 | Sichern | 10 A |
| 19 | Audio | 15 A |
| 20 | Allrad (optional) | (20 A) |
| 21 | Rücksitzheizung (kanadische Modelle mit Rücksitzheizung) | (20 A) |
| 21 | – (ohne Rücksitzheizung) | – |
| 22 | Nebelscheinwerfer (Modelle mit Nebelscheinwerfer) / Unterer Verschlussgitter | (15 A) |
| 23 | Klimakompressor / oberes Verschlussgitter | 10 A |
| 24 | Horn | 10 A |
| 25 | Lüfter | 7,5 A |
| 26 | – | — |
| 27 | – | — |
| 28 | ST Magnetschalter (ohne Smart Entry System) | (7,5 A) |
| 29 | – | — |
| 30 | – | — |
2018, 2019
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2018, 2019)
| № | Stromkreisgeschützt | Ampere |
|---|---|---|
| 1 | Zubehörteil | 10 A |
| 2 | Tastensperre | 5 A |
| 3 | Option 3 | 10 A |
| 4 | Option 2 (mit Smart Entry System) | 5 A |
| 4 | Getriebe (ohne Smart Entry System) | (10 A) |
| 5 | Möglichkeit | 10 A |
| 6 | SRS-Anzeige | 10 A |
| 7 | Meter | 10 A |
| 8 | Benzinpumpe | 15 A |
| 9 | Klimaanlage | 10 A |
| 10 | Zubehörsteckdose (Mittelkonsole) | (20 A) |
| 11 | Motorsteuerung | 5 A |
| 12 | Beifahrertürschloss | 10 A |
| 13 | Entriegelung der Fahrerseite | 10 A |
| 14 | Fensterheber hinten Fahrerseite | 20 A |
| fünfzehn | Elektrischer Fensterheber Beifahrerseite | 20 A |
| 16 | Türschloss | 20 A |
| 17 | Getriebe (mit Smart-Entry-System) | (10 A) |
| 17 | Option 2 (ohne Smart Entry System) | 5 A |
| 18 | Holzstütze des vorderen Fahrers (Option) | (10 A) |
| 19 | Monddach (Option) | (20 A) |
| 20 | Anlasser | 10 A |
| 21 | ACG | 10 A |
| 22 | Tagfahrlicht | 10 A |
| 23 | Lenkradheizung (Option) | (10 A) |
| 24 | Möglichkeit | 5 A |
| 25 | Fahrertürschloss | (10 A) |
| 26 | Entriegelung der Beifahrertür | 10 A |
| 27 | Fensterheber Beifahrerseite hinten | 20 A |
| 28 | Fensterheber des Fahrers | 20 A |
| 29 | Steckdose für Zubehör an der Vorderseite | 20 A |
| 30 | Smart Entry (mit Smart Entry System) | 10 A |
| 30 | STS (ohne Smart Entry System) | 5 A |
| 31 | Elektrische Sitzverstellung des Fahrers (Option) | (20 A) |
| 32 | Vordersitzheizung (Option) | (20 A) |
| 33 | Fahrersitz elektrisch verstellbar (Option) | (20 A) |
| 34 | ABS/VSA | 10 A |
| 35 | SRS | 10 A |
| 36 | HAC-Option (Option) | 20 A |
| 37 | Anhänger (Option) | 15 A |
| 38 | Türschloss Fahrerseite | 10 A |
| 39 | Fahrertür entriegeln | (10 A) |
| ein | Elektrischer Heckklappenschließer (Option) | (20 A) |
| b | Beifahrersitz elektrisch verschiebbar (Option) | (20 A) |
| c | elektrisch verstellbarer Beifahrersitz (Option) | (20 A) |
| d | Panorama-Schattenmotor | (20 A) |
| e | Heckgebläse | (20 A) |
| f | EPT L | (20 A) |
| G | EPT R | (20 A) |
| ha | Steckdose für Zubehör (Ladebereich) | (20 A) |
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2018, 2019)
| № | Stromkreisgeschützt | Ampere |
|---|---|---|
| 1 | Audio-AMP (optional) | (30 A) |
| 1 | Nicht verwendet (kanadische Modelle ohne elektrisch verstellbaren Sitz). (ohne Smart Entry System) | – |
| 1 | Elektrischer Bremskraftverstärker | 40 A |
| 1 | Hauptlüftermotor | 30 A |
| 1 | Relaismodul 1 | 30 A |
| 1 | IG Main 2 (mit Smart Entry System) | 30 A |
| 1 | Nicht verwendet (ohne Smart Entry System) | – |
| 1 | Relaismodul 2 | 30 A |
| 1 | Batterie | 125 A |
| 2 | EPS | 70 A |
| 2 | IG Main 1 (30 A (mit Smart Entry System) / 50 A (ohne Smart Entry System)) |
30A / 50A |
| 2 | Sicherungskasten-Option | 40 A |
| 2 | Sicherungskasten 1 | 60 A |
| 2 | Wischermotor vorne | 30 A |
| 2 | Unterlüftermotor | 30 A |
| 3 | Heckentfroster | 40 A |
| 3 | Anlasser | 30 A |
| 3 | Sicherungskasten 2 | 40 A |
| 3 | ABS/VSA-Motor | 40 A |
| 3 | ABS/VSA FSR | 40 A |
| 3 | Gebläsemotor | 40 A |
| 4 | Optionsblock 1 (Option) | (40A) |
| 4 | Nicht verwendet (kanadische Modelle ohne elektrisch verstellbaren Sitz). (ohne Smart Entry System) | – |
| 4 | Optionsblock 2 (Option) | (40A) |
| 4 | Nicht verwendet (ohne Smart Entry System) | – |
| 4 | Elektrische Heckklappe (Option) | (40A) |
| 4 | Nicht verwendet (kanadische Modelle ohne elektrisch verstellbaren Sitz). (ohne Smart Entry System) | – |
| 5 | VB ACT (mit Smart Entry System) | 7,5 A |
| 5 | Nicht verwendet (ohne Smart Entry System) | – |
| 6 | Waschmaschine | 15 A |
| 7 | FI-Haupt | 15 A |
| 8 | FI Sub (mit Smart Entry System) / DBW (ohne Smart Entry System) | 15 A |
| 9 | Bremslichter | 10 A |
| 10 | Injektor | 20 A |
| 11 | LAF | 7,5 A |
| 12 | FI ECU (mit Smart Entry System) | 10 A |
| 12 | Nicht verwendet (ohne Smart Entry System) | – |
| 13 | Frontwischer-Enteiser (kanadische Modelle) | 15 A |
| 13 | Nicht verwendet (US-Modelle) | – |
| 14 | Gefahr | 10 A |
| fünfzehn | IG-Spule | 15 A |
| 16 | Getriebe (mit Smart-Entry-System) | 15 A |
| 16 | Nicht verwendet (ohne Smart Entry System) | |
| 17 | Nicht benutzt | – |
| 18 | Sichern | 10 A |
| 19 | Audio | 15 A |
| 20 | E-DPS (Option) | (20 A) |
| 21 | Rücksitzheizung (kanadische Modelle mit Rücksitzheizung) | (20 A) |
| 21 | Nicht verwendet (Modelle ohne Rücksitzheizung) | – |
| 22 | Nebelscheinwerfer (Option) (US-Modelle und kanadische Modelle mit elektrisch verstellbarem Sitz) | (15 A) |
| 22 | Unterer Rollladengrill (kanadische Modelle ohne elektrischen Sitz) | 15 A |
| 23 | Klimakompressor / oberes Verschlussgitter | 10 A |
| 24 | Horn | 10 A |
| 25 | Lüfter | 7,5 A |
| 26 | Nicht benutzt | – |
| 27 | Nicht benutzt | – |
| 28 | Nicht verwendet (mit Smart-Entry-System) | – |
| 28 | ST Magnetschalter (ohne Smart Entry System) | (7,5 A) |
| 29 | Nicht benutzt | – |
| 30 | Nicht benutzt | – |
