In diesem Artikel betrachten wir die Buick-Enklave der ersten Generation, die von 2008 bis 2017 hergestellt wurde (Facelifting 2013). Hier finden Sie Sicherungskastendiagramme der Buick Enclave 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 und 2017 , Informationen zur Position der Sicherungsfelder im Fahrzeug sowie Informationen zu deren Zuordnung Sicherung (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Buick Enclave 2008-2017
Die Sicherungen des Zigarettenanzünders / der Steckdose in der Buick-Enklave befinden sich im Sicherungskasten des Motorraums (siehe Sicherungen „PWR OUTLET“, „AUX POWER“, „CIGAR LIGHTER“, „RR APO“).
Position des Sicherungskastens

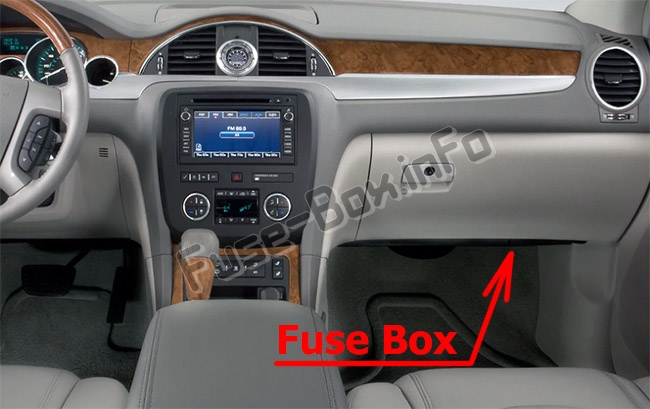

Passagierabteil
Der Sicherungskasten befindet sich unter dem Handschuhfach.
2008-2012: Entfernen Sie den Handschuhfachboden;
2013-2017: Öffnen Sie den Deckel unter dem Handschuhfach (rechts)
Motorraum
Sicherungskastendiagramme
ad vertisements
2008, 2009

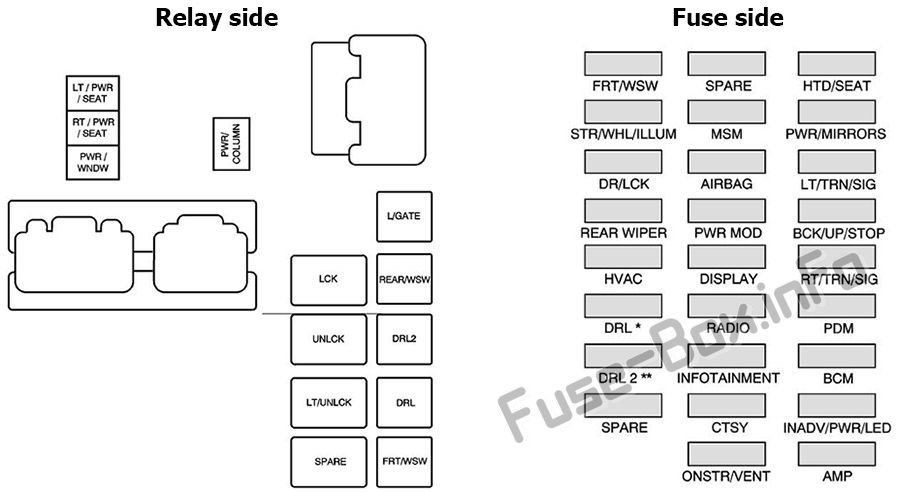

Passagierabteil
Zuordnung der Sicherungen und Relais im Sicherungskasten des Fahrgastraums (2008, 2009)
| Name | Beschreibung |
|---|---|
| FRT / WSW | Scheibenwischer vorne |
| SCHONEN | Schonen |
| HTD / SEAT | Beheizte Vordersitze |
| STR / WHL / ILLUM | Lenkradbeleuchtung |
| MSM | Memory Seat-Modul |
| PWR / SPIEGEL | Power Mirrors |
| DR / LCK | Türschlösser |
| AIRBAG | Airbag-System |
| LT / TRN / SIG | Fahrerseitiger Blinker |
| HECKSCHEIBENWISCHER | Heckscheibenwischer |
| PWR MOD | PassKey-Modul, Körpersteuerungsmodul |
| BCK / UP / STOP | Rückfahrscheinwerfer, Bremsleuchten |
| HVAC | Klimatisierungssystem |
| ANZEIGE | Anzeige |
| RT / TRN / SIG | Beifahrerseitiger Blinker |
| DRL | Tagfahrleuchten |
| RADIO | Radio |
| PDM | Power Mirrors, Heckklappenfreigabe |
| DRL 2 | Nicht benutzt |
| INFOTAINMENT | Infotainmentsystem |
| BCM | Körperkontrollmodul |
| SCHONEN | Schonen |
| CTSY | Kuppellampen |
| INADV / PWR / LED | Innenleuchten |
| ONSTR / VENT | Emissionen |
| AMPERE | Audio-Verstärker |
| Relais | |
| LT / PWR / SEAT | Fahrerseitiges elektrisches Sitzrelais |
| RT / PWR / SEAT | Beifahrerseitiges elektrisches Sitzrelais |
| PWR / WNDW | Windows-Relais mit Strom versorgen |
| PWR / COLUMN | Servolenkungssäulenrelais |
| L / GATE | Heckklappenrelais |
| LCK | Power Lock Relais |
| HINTEN / WSW | Relais für Heckscheibenwaschanlage |
| UNLCK | Power Unlock Relay |
| DRL2 | Tagfahrlicht 2 Relais |
| LT / UNLCK | Fahrerseitiges Entriegelungsrelais |
| DRL | Tagfahrlichtrelais |
| SCHONEN | Schonen |
| FRT / WSW | Relais für Scheibenwaschanlage vorne |
ad vertisements

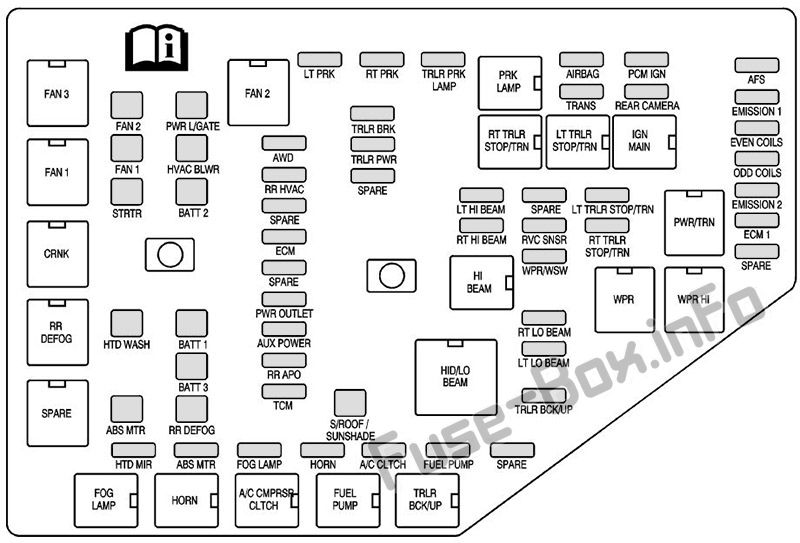

Motorraum
Zuordnung der Sicherungen und Relais im Sicherungskasten des Motorraums (2008, 2009)
| Name | Beschreibung |
|---|---|
| LT PRK | Linke Standleuchte |
| RT PRK | Rechte Parkleuchte |
| TRLR PRK LAMP | Anhänger Standleuchten |
| AIRBAG | Airbag-System |
| PCM IGN | Zündung des Antriebsstrang-Steuermoduls |
| AFS | Adaptives Vorwärtsbeleuchtungssystem |
| TRANS | Übertragung |
| HINTERE KAMERA | Rückfahrkamera |
| EMISSION 1 | Antiblockiersystem 2 |
| TRLR BRK | Anhängerbremse |
| AWD | Allradantrieb |
| TRLR PWR | Trailer Power |
| AUCH SPULEN | Sogar Injektorspulen |
| SCHONEN | Schonen |
| ODD COILS | Ungerade Injektorspulen |
| SCHONEN | Schonen |
| LT HI BEAM | Linker Fernlichtscheinwerfer |
| SCHONEN | Schonen |
| LT TRLR STOP / TRN | Anhänger linke Bremsleuchte und Blinker |
| EMISSION 2 | Emission 2 |
| ECM | Motorsteuerungsmodul |
| RT HI BEAM | Rechter Fernlichtscheinwerfer |
| RVC SNSR | Geregelter Spannungsregelungssensor |
| RT TRLR STOP / TRN | Anhänger rechts Bremsleuchte und Blinker |
| ECM 1 | Motorsteuergerät 1 |
| SCHONEN | Schonen |
| WPR / WSW | Scheibenwischer / Unterlegscheibe |
| SCHONEN | Schonen |
| PWR OUTLET | Steckdose |
| AUX POWER | Hilfsstrom |
| RT LO BEAM | Rechter Abblendlichtscheinwerfer |
| RR APO | Steckdose für hinteres Zubehör |
| LT LO BEAM | Linker Abblendlichtscheinwerfer |
| TCM | Getriebesteuergerät |
| TRLR BCK / UP | Anhänger-Rückfahrleuchten |
| HTD MIR | Beheizter Außenrückspiegel |
| ABS MTR | Antiblockiersystem Motor |
| NEBELSCHEINWERFER | Nebelscheinwerfer |
| HORN | Horn |
| A / C CLTCH | Klimaanlage Kupplung |
| BENZINPUMPE | Benzinpumpe |
| SCHONEN | Schonen |
| J-Case-Sicherungen | |
| LÜFTER 2 | Lüfter 2 |
| PWR L / GATE | Power Heckklappe |
| LÜFTER 1 | Lüfter 1 |
| HVAC BLWR | Gebläse für Klimatisierungssystem |
| STRTR | Anlasser |
| BATT 2 | Batterie 2 |
| HTD WASH | Beheiztes Scheibenwaschsystem |
| BATT 1 | Batterie 1 |
| BATT | Batterie 3 |
| ABS MTR | Antiblockiersystem Motor |
| RR DEFOG | Heckscheibenheizung |
| S / DACH / SONNENSCHATTEN | Schiebedach, Sonnenschirm |
| Relais | |
| LÜFTER 3 | Lüfter 3 |
| LÜFTER 2 | Lüfter 2 |
| PRK LAMP | Parklampe |
| LÜFTER 1 | Lüfter 1 |
| RT TRLR STOP / TRN | Anhänger rechts Bremsleuchte und Blinker |
| LT TRLR STOP / TRN | Anhänger linke Bremsleuchte und Blinker |
| IGN | Zündhaupt |
| CRNK | Schaltleistung |
| PWR / TRN | Antriebsstrang |
| HI BEAM | Fernlicht |
| WPR | Scheibenwischer |
| WPR HI | Scheibenwischer High Speed |
| RR DEFOG | Heckscheiben-Defogger |
| HID / LO BEAM | Abblendlichtscheinwerfer mit hoher Entladungsintensität (HID) |
| SCHONEN | Schonen |
| NEBELSCHEINWERFER | Nebelscheinwerfer |
| HORN | Horn |
| A / C CMPRSR CLTCH | Klimakompressorkupplung |
| BENZINPUMPE | Benzinpumpe |
| TRLR BCK / UP | Anhänger-Rückfahrleuchten |
2010, 2011, 2012
ad vertisements

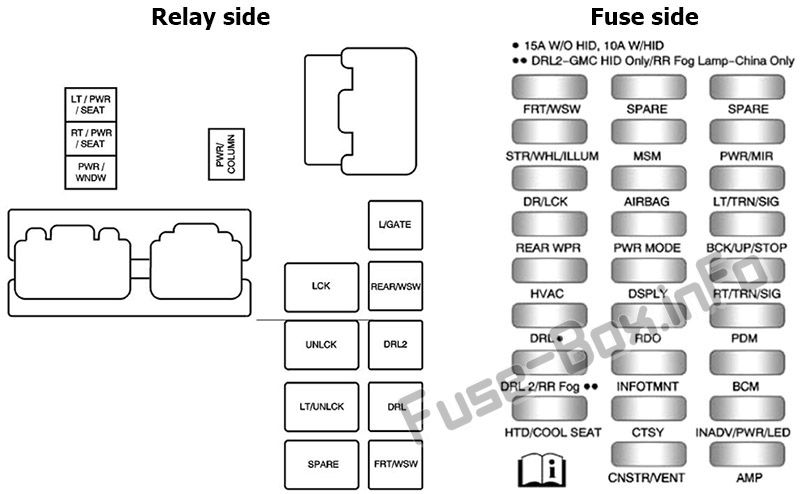

Passagierabteil
Zuordnung der Sicherungen und Relais im Fahrgastraum (2010-2012)
| Name | Beschreibung |
|---|---|
| AIRBAG | Airbag |
| AMPERE | Verstärker |
| BCK / UP / STOP | Rückfahrleuchte / Bremsleuchte |
| BCM | Körperkontrollmodul |
| CNST / VENT | Kanisterentlüftung |
| CTSY | Höflichkeit |
| DRL | Tagfahrleuchten |
| DRL 2 | GMC HID Only / Nebelschlussleuchten – Nur China |
| DSPLY | Anzeige |
| FRT / WSW | Scheibenwaschanlage vorne |
| HTD / COOL SEAT | Sitzheizung / -kühlung |
| HVAC | Heizungs-, Lüftungs-und Klimaanlagen |
| INADV / PWR / LED | Versehentliche Power-LED |
| INFOTMNT | Infotainment |
| LT / TRN / SIG | Fahrerseitiger Blinker |
| MSM | Memory Seat-Modul |
| PDM | Power Mirrors, Heckklappenfreigabe |
| PWR-MODUS | Power-Modus |
| PWR / MIR | Power Mirrors |
| RDO | Radio |
| HINTEN WPR | Heckscheibenwischer |
| RT / TRN / SIG | Beifahrerseitiger Blinker |
| SCHONEN | Schonen |
| STR / WHL / ILLUM | Lenkradbeleuchtung |
| Relais | |
| LT / PWR / SEAT | Fahrerseitiges elektrisches Sitzrelais |
| RT / PWR / SEAT | Beifahrerseitiges elektrisches Sitzrelais |
| PWR / WNDW | Windows-Relais mit Strom versorgen |
| PWR / COLUMN | Servolenkungssäulenrelais |
| L / GATE | Heckklappenrelais |
| LCK | Power Lock Relais |
| HINTEN / WSW | Relais für Heckscheibenwaschanlage |
| UNLCK | Power Unlock Relay |
| DRL2 | Tagfahrlicht 2 Relais |
| LT / UNLCK | Fahrerseitiges Entriegelungsrelais |
| DRL | Tagfahrlichtrelais |
| SCHONEN | Schonen |
| FRT / WSW | Relais für Scheibenwaschanlage vorne |
ad vertisements

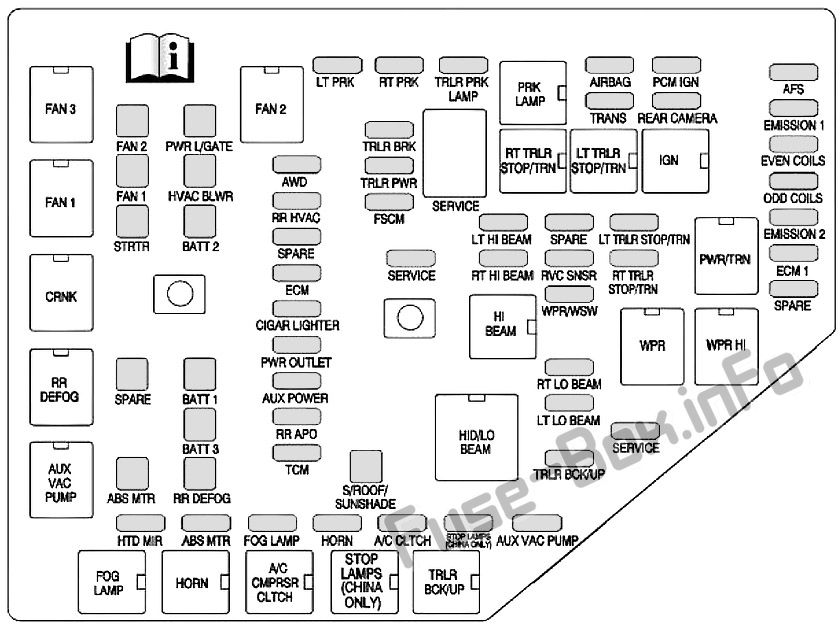

Motorraum
Zuordnung der Sicherungen und Relais im Motorraum (2010-2012)
| Name | Beschreibung |
|---|---|
| A / C-KUPPLUNG | Klimaanlage Kupplung |
| ABS MTR | Motor des Antiblockiersystems (ABS) |
| AFS | Adaptives Vorwärtsbeleuchtungssystem |
| AIRBAG | Airbag-System |
| AUX POWER | Hilfsstrom |
| AUX VAC PUMPE | Hilfsvakuumpumpe |
| AWD | Allradantrieb |
| BATT 1 | Batterie 1 |
| BATT 2 | Batterie 2 |
| BATT 3 | Batterie 3 |
| FEUERZEUG | Feuerzeug |
| ECM | Motorsteuerungsmodul |
| ECM 1 | Motorsteuergerät 1 |
| EMISSION 1 | Emission 1 |
| EMISSION 2 | Emission 2 |
| AUCH SPULEN | Sogar Injektorspulen |
| LÜFTER 1 | Lüfter 1 |
| LÜFTER 2 | Lüfter 1 |
| NEBELSCHEINWERFER | Nebelscheinwerfer |
| FSCM | Steuersystem für Kraftstoffsystem |
| HORN | Horn |
| HTD MIR | Beheizter Außenrückspiegel |
| HVAC BLWR | Gebläse für Heizung, Lüftung und Klimaanlage |
| LT HI BEAM | Linker Fernlichtscheinwerfer |
| LT LO BEAM | Linker Abblendlichtscheinwerfer |
| LT PRK | Linke Standleuchte |
| LT TRLR STOP / TRN | Anhänger linke Bremsleuchte und Blinker |
| ODD COILS | Ungerade Injektorspulen |
| PCM IGN | Zündung des Antriebsstrang-Steuermoduls |
| PWR L / GATE | Power Heckklappe |
| PWR OUTLET | Steckdose |
| HINTERE KAMERA | Rückfahrkamera |
| RR APO | Steckdose für hinteres Zubehör |
| RR DEFOG | Heckscheibenheizung |
| RR HVAC | Klimatisierungssystem hinten |
| RT HI BEAM | Rechter Fernlichtscheinwerfer |
| RT LO BEAM | Rechter Abblendlichtscheinwerfer |
| RT PRK | Rechte Parkleuchte |
| RT TRLR STOP / TRN | Anhänger rechts Bremsleuchte und Blinker |
| RVC SNSR | Geregelter Spannungsregelungssensor |
| S / DACH / SONNENSCHATTEN | Sunroff |
| BEDIENUNG | Servicereparatur |
| SCHONEN | Schonen |
| Bremsleuchten (nur China) | Bremsleuchten (nur China) |
| STRTR | Anlasser |
| TCM | Getriebesteuergerät |
| TRANS | Übertragung |
| TRLR BCK / UP | Anhänger-Rückfahrleuchten |
| TRLR BRK | Anhängerbremse |
| TRLR PRK LAMP | Anhänger Standleuchten |
| TRLR PWR | Trailer Power |
| WPR / WSW | Scheibenwischer / Unterlegscheibe |
| Relais | |
| A / C CMPRSR CLTCH | Klimakompressorkupplung |
| AUX VAC PUMPE | Hilfsvakuumpumpe |
| CRNK | Schaltleistung |
| LÜFTER 1 | Lüfter 1 |
| LÜFTER 2 | Lüfter 2 |
| LÜFTER 3 | Lüfter 3 |
| NEBELSCHEINWERFER | Nebelscheinwerfer |
| HI BEAN | Fernlicht |
| HID / LO BEAM | Abblendlichtscheinwerfer mit hoher Entladungsintensität (HID) |
| HORN | Horn |
| IGN | Zündhaupt |
| LT TRLR STOP / TRN | Anhänger linke Bremsleuchte und Blinkleuchte |
| PRK LAMP | Parklampe |
| PWR / TRN | Antriebsstrang |
| RR DEFOG | Heckscheiben-Defogger |
| RT TRLR STOP / TRN | Anhänger rechts Bremsleuchte und Blinkleuchte |
| Bremsleuchten (nur China) | Bremsleuchten (nur China) |
| TRLR BCK / UP | Anhänger-Rückfahrleuchten |
| WPR | Scheibenwischer |
| WPR HI | Scheibenwischer High Speed |
2013
ad vertisements

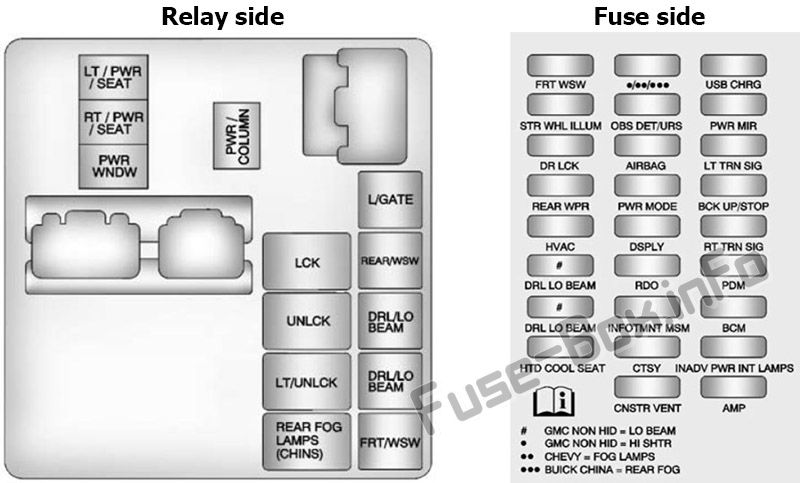

Passagierabteil
Zuordnung der Sicherungen und Relais im Fahrgastraum (2013)
| Name | Beschreibung |
|---|---|
| # | GMC NON HID = Lo Beam |
| * * | GMC NON HID = High Shutter |
| ** **. | Chevy = Nebelscheinwerfer |
| ***. | Buick China = Nebelschlussleuchte |
| AIRBAG | Airbag |
| AMPERE | Verstärker |
| BCK / UP / STOP | Rückfahrleuchte / Bremsleuchte |
| BCM | Körperkontrollmodul |
| CNSTR VENT | Kanisterentlüftung |
| CTSY | Höflichkeit |
| DRL LC | Türschloss |
| DRL / LO BEAM | Tagfahrlichtrelais / Abblendlichtrelais |
| DSPLY | Anzeige |
| LEER | Leer |
| FRT WSW | Scheibenwaschanlage vorne |
| HTD / COOL SEAT | Sitzheizung / -kühlung |
| HVAC | Heizungs-, Lüftungs-und Klimaanlagen |
| INADV PWR INT LAMPEN | Versehentliche Strom- / Innenlichtrohrlampen |
| INFOTMNT / MSM | Infotainment / Memory Seat Modul |
| LT / TRN / SIG | Fahrerseitiger Blinker |
| PDM | Power Mirrors, Heckklappenfreigabe |
| PWR-MODUS | Power-Modus |
| PWR MIR | Power Mirrors |
| RDO | Radio |
| HINTEN WPR | Heckscheibenwischer |
| RPA / SBZA / UGDO | Einparkhilfe hinten / seitlicher Blindzonenalarm / universeller Garagentoröffner |
| RT TRN SIG | Beifahrerseitiger Blinker |
| STR WHL ILLUM | Lenkradbeleuchtung |
| Relais | |
| LT / PWR / SEAT | Fahrerseitiges elektrisches Sitzrelais |
| RT / PWR / SEAT | Beifahrerseitiges elektrisches Sitzrelais |
| PWR / WNDW | Windows-Relais mit Strom versorgen |
| PWR / COLUMN | Servolenkungssäulenrelais |
| L / GATE | Heckklappenrelais |
| LCK | Power Lock Relais |
| HINTEN / WSW | Relais für Heckscheibenwaschanlage |
| UNLCK | Power Unlock Relay |
| DRL / LO BEAM | Tagfahrlichtrelais / Abblendlichtrelais |
| LT / UNLCK | Fahrerseitiges Entriegelungsrelais |
| DRL / LO BEAM | Tagfahrlichtrelais (falls vorhanden) |
| NEBELSCHEINWERFER | Nebelscheinwerfer Relais (Chevy) |
| FRT / WSW | Relais für Scheibenwaschanlage vorne |
ad vertisements
Motorraum
Zuordnung der Sicherungen und Relais im Motorraum (2013-2017)
| Name | Beschreibung |
|---|---|
| A / C-KUPPLUNG | Klimaanlage Kupplung |
| ABS MTR | Motor des Antiblockiersystems (ABS) |
| AFS | Adaptives Vorwärtsbeleuchtungssystem |
| AIRBAG | Airbag-System |
| AUX POWER | Hilfsstrom |
| AUX VAC PUMPE | Hilfsvakuumpumpe |
| AWD | Allradantrieb |
| BATT 1 | Batterie 1 |
| BATT 2 | Batterie 2 |
| BATT 3 | Batterie 3 |
| FEUERZEUG | Feuerzeug |
| ECM 1 | Motorsteuergerät 1 |
| ECM / FPM IGN | Motorsteuergerät / Zündung des Kraftstoffpumpensteuergeräts |
| EMISSION 1 | Emission 1 |
| EMISSION 2 | Emission 2 |
| AUCH SPULEN | Sogar Injektorspulen |
| LÜFTER 1 | Lüfter 1 |
| LÜFTER 2 | Lüfter 1 |
| * * | Scheinwerferwaschanlage (China) / Nebelscheinwerfer (GMC) |
| FPM | Leistungsmodul der Kraftstoffpumpe |
| FSCM | Steuersystem für Kraftstoffsystem |
| NEBELLAMPE (GMC) | Nebelscheinwerfer (GMC) |
| HTD STR WHL | Beheiztes Lenkrad |
| HORN | Horn |
| HTD MIR | Beheizter Außenrückspiegel |
| FEUCHTIGKEIT / MAF | Feuchtigkeitssensor / MAF-Sensor |
| HVAC BLWR | Gebläse für Heizung, Lüftung und Klimaanlage |
| LT HI BEAM | Linker Fernlichtscheinwerfer |
| LT LO BEAM | Linker Abblendlichtscheinwerfer |
| LT PRK | Linke Standleuchte |
| LT TRLR STOP / TRN | Anhänger linke Bremsleuchte und Blinker |
| ODD COILS | Ungerade Injektorspulen |
| PCM IGN | Zündung des Antriebsstrang-Steuermoduls |
| PWR L / GATE | Power Heckklappe |
| PWR OUTLET | Steckdose |
| RR APO | Steckdose für hinteres Zubehör |
| RR DEFOG | Heckscheibenheizung |
| RR HVAC | Klimatisierungssystem hinten |
| RT HI BEAM | Rechter Fernlichtscheinwerfer |
| RT LO BEAM | Rechter Abblendlichtscheinwerfer |
| RT PRK | Rechte Parkleuchte |
| RT TRLR STOP / TRN | Anhänger rechts Bremsleuchte und Blinker |
| RVC SNSR | Geregelter Spannungsregelungssensor |
| S / DACH / SONNENSCHATTEN | Sunroff |
| BEDIENUNG | Servicereparatur |
| SCHONEN | Schonen |
| Bremsleuchten (nur China) | Bremsleuchten (nur China) |
| STRTR | Anlasser |
| TCM | Getriebesteuergerät |
| TRANS | Übertragung |
| TRLR BCK / UP | Anhänger-Rückfahrleuchten |
| TRLR BRK | Anhängerbremse |
| TRLR PRK LAMP | Anhänger Standleuchten |
| TRLR PWR | Trailer Power |
| WPR / WSW | Scheibenwischer / Unterlegscheibe |
| Relais | |
| A / C CMPRSR CLTCH | Klimakompressorkupplung |
| AUX VAC PUMPE | Hilfsvakuumpumpe |
| CRNK | Schaltleistung |
| LÜFTER 1 | Lüfter 1 |
| LÜFTER 2 | Lüfter 2 |
| LÜFTER 3 | Lüfter 3 |
| HDLP WASH (CHINA) NEBELLAMPE (GMC) |
Scheinwerferwaschanlage (China) / Nebelscheinwerfer (GMC) |
| HI BEAM | Fernlicht |
| HID / LO BEAM | Abblendlichtscheinwerfer mit hoher Entladungsintensität (HID) |
| HORN | Horn |
| IGN | Zündhaupt |
| LT TRLR STOP / TRN | Anhänger linke Bremsleuchte und Blinkleuchte |
| PRK LAMP | Parklampe |
| PWR / TRN | Antriebsstrang |
| RR DEFOG | Heckscheiben-Defogger |
| RT TRLR STOP / TRN | Anhänger rechts Bremsleuchte und Blinkleuchte |
| Bremsleuchten (nur China) | Bremsleuchten (nur China) |
| TRLR BCK / UP | Anhänger-Rückfahrleuchten |
| WPR | Scheibenwischer |
| WPR HI | Scheibenwischer High Speed |
2014, 2015, 2016, 2017
ad vertisements
Passagierabteil
Zuordnung der Sicherungen und Relais im Fahrgastraum (2014-2017)
| Name | Beschreibung |
|---|---|
| # | GMC NON HID = Abblendlicht |
| * * | GMC NON HID = High Shutter |
| ** **. | Chevy = Nebelscheinwerfer |
| ***. | Buick China = Nebelschlussleuchte |
| AIRBAG | Airbag |
| AMPERE | Verstärker |
| BCK UP / STOP | Rückfahrleuchte / Bremsleuchte |
| BCM | Körperkontrollmodul |
| CNSTR VENT | Kanisterentlüftung |
| CTSY | Höflichkeit |
| DRL LC | Türschloss |
| DRL / LO BEAM | Tagfahrlichtrelais / Abblendlichtrelais |
| DSPLY | Anzeige |
| FRT WSW | Scheibenwaschanlage vorne |
| HTD / COOL SEAT | Sitzheizung / -kühlung |
| HVAC | Heizungs-, Lüftungs-und Klimaanlagen |
| INADV PWR INT LAMPEN | Versehentliche Strom- / Innenlichtrohrlampen |
| INFOTMNT / MSM | Infotainment / Memory Seat Modul |
| LT TRN SIG | Fahrerseitiger Blinker |
| OBS DET / URS | Einparkhilfe hinten / Seitenblindzonenalarm / Vorwärtskollisionsalarm / Universalfernbedienungssystem |
| PDM | Power Mirrors, Heckklappenfreigabe |
| PWR-MODUS | Power-Modus |
| PWR MIR | Power Mirrors |
| RDO | Radio |
| HINTEN WPR | Heckscheibenwischer |
| RT TRN SIG | Beifahrerseitiger Blinker |
| STR WHL ILLUM | Lenkradbeleuchtung |
| USB CHRG | USB-Aufladung |
| Relais | |
| LT / PWR / SEAT | Fahrerseitiges elektrisches Sitzrelais |
| RT / PWR / SEAT | Beifahrerseitiges elektrisches Sitzrelais |
| PWR / WNDW | Windows-Relais mit Strom versorgen |
| PWR / COLUMN | Servolenkungssäulenrelais |
| L / GATE | Heckklappenrelais |
| LCK | Power Lock Relais |
| HINTEN / WSW | Relais für Heckscheibenwaschanlage |
| UNLCK | Power Unlock Relay |
| DRL / LO BEAM | Tagfahrlichtrelais / Abblendlichtrelais |
| LT / UNLCK | Fahrerseitiges Entriegelungsrelais |
| DRL / LO BEAM | Tagfahrlichtrelais (falls vorhanden) |
| HINTERE NEBELLAMPEN (CHINA) | Nebelscheinwerfer Relais (Chevy) |
| FRT / WSW | Relais für Scheibenwaschanlage vorne |
ad vertisements
Motorraum
Zuordnung der Sicherungen und Relais im Motorraum (2013-2017)
| Name | Beschreibung |
|---|---|
| A / C-KUPPLUNG | Klimaanlage Kupplung |
| ABS MTR | Motor des Antiblockiersystems (ABS) |
| AFS | Adaptives Vorwärtsbeleuchtungssystem |
| AIRBAG | Airbag-System |
| AUX POWER | Hilfsstrom |
| AUX VAC PUMPE | Hilfsvakuumpumpe |
| AWD | Allradantrieb |
| BATT 1 | Batterie 1 |
| BATT 2 | Batterie 2 |
| BATT 3 | Batterie 3 |
| FEUERZEUG | Feuerzeug |
| ECM 1 | Motorsteuergerät 1 |
| ECM / FPM IGN | Motorsteuergerät / Zündung des Kraftstoffpumpensteuergeräts |
| EMISSION 1 | Emission 1 |
| EMISSION 2 | Emission 2 |
| AUCH SPULEN | Sogar Injektorspulen |
| LÜFTER 1 | Lüfter 1 |
| LÜFTER 2 | Lüfter 1 |
| * * | Scheinwerferwaschanlage (China) / Nebelscheinwerfer (GMC) |
| FPM | Leistungsmodul der Kraftstoffpumpe |
| FSCM | Steuersystem für Kraftstoffsystem |
| NEBELLAMPE (GMC) | Nebelscheinwerfer (GMC) |
| HTD STR WHL | Beheiztes Lenkrad |
| HORN | Horn |
| HTD MIR | Beheizter Außenrückspiegel |
| FEUCHTIGKEIT / MAF | Feuchtigkeitssensor / MAF-Sensor |
| HVAC BLWR | Gebläse für Heizung, Lüftung und Klimaanlage |
| LT HI BEAM | Linker Fernlichtscheinwerfer |
| LT LO BEAM | Linker Abblendlichtscheinwerfer |
| LT PRK | Linke Standleuchte |
| LT TRLR STOP / TRN | Anhänger linke Bremsleuchte und Blinker |
| ODD COILS | Ungerade Injektorspulen |
| PCM IGN | Zündung des Antriebsstrang-Steuermoduls |
| PWR L / GATE | Power Heckklappe |
| PWR OUTLET | Steckdose |
| RR APO | Steckdose für hinteres Zubehör |
| RR DEFOG | Heckscheibenheizung |
| RR HVAC | Klimatisierungssystem hinten |
| RT HI BEAM | Rechter Fernlichtscheinwerfer |
| RT LO BEAM | Rechter Abblendlichtscheinwerfer |
| RT PRK | Rechte Parkleuchte |
| RT TRLR STOP / TRN | Anhänger rechts Bremsleuchte und Blinker |
| RVC SNSR | Geregelter Spannungsregelungssensor |
| S / DACH / SONNENSCHATTEN | Sunroff |
| BEDIENUNG | Servicereparatur |
| SCHONEN | Schonen |
| Bremsleuchten (nur China) | Bremsleuchten (nur China) |
| STRTR | Anlasser |
| TCM | Getriebesteuergerät |
| TRANS | Übertragung |
| TRLR BCK / UP | Anhänger-Rückfahrleuchten |
| TRLR BRK | Anhängerbremse |
| TRLR PRK LAMP | Anhänger Standleuchten |
| TRLR PWR | Trailer Power |
| WPR / WSW | Scheibenwischer / Unterlegscheibe |
| Relais | |
| A / C CMPRSR CLTCH | Klimakompressorkupplung |
| AUX VAC PUMPE | Hilfsvakuumpumpe |
| CRNK | Schaltleistung |
| LÜFTER 1 | Lüfter 1 |
| LÜFTER 2 | Lüfter 2 |
| LÜFTER 3 | Lüfter 3 |
| HDLP WASH (CHINA) NEBELLAMPE (GMC) |
Scheinwerferwaschanlage (China) / Nebelscheinwerfer (GMC) |
| HI BEAM | Fernlicht |
| HID / LO BEAM | Abblendlichtscheinwerfer mit hoher Entladungsintensität (HID) |
| HORN | Horn |
| IGN | Zündhaupt |
| LT TRLR STOP / TRN | Anhänger linke Bremsleuchte und Blinkleuchte |
| PRK LAMP | Parklampe |
| PWR / TRN | Antriebsstrang |
| RR DEFOG | Heckscheiben-Defogger |
| RT TRLR STOP / TRN | Anhänger rechts Bremsleuchte und Blinkleuchte |
| Bremsleuchten (nur China) | Bremsleuchten (nur China) |
| TRLR BCK / UP | Anhänger-Rückfahrleuchten |
| WPR | Scheibenwischer |
| WPR HI | Scheibenwischer High Speed |
