In diesem Artikel betrachten wir die Buick-Enklave der zweiten Generation, die von 2018 bis heute erhältlich ist. Hier finden Sie Sicherungskastendiagramme der Buick Enclave 2018, 2019 und 2020 , Informationen zur Position der Sicherungsklappen im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
Sicherungslayout Buick Enclave 2018-2020 ..
Sicherungen für Zigarettenanzünder / Steckdose in der Buick-Enklave sind die Sicherungen №37 (Steckdose / kabelloses Ladegerät / Zubehör), №42 (Zusatzsteckdose / Feuerzeug) im Sicherungskasten des Fahrgastraums und Sicherung CB3 (hintere Zusatzsteckdose) den Sicherungskasten im hinteren Fach.
Position des Sicherungskastens

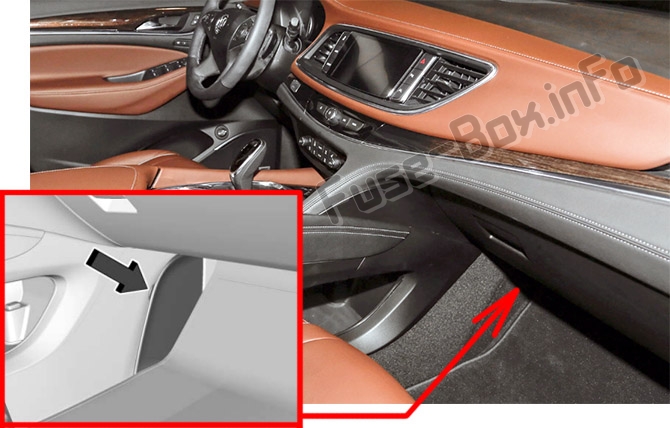

Passagierabteil
Es befindet sich in der Mittelkonsole auf der Beifahrerseite hinter der Abdeckung.

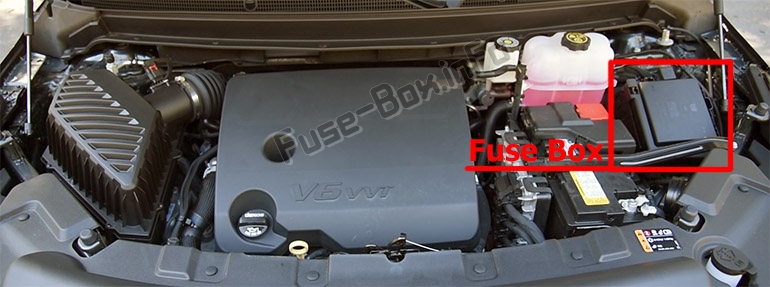

Motorraum

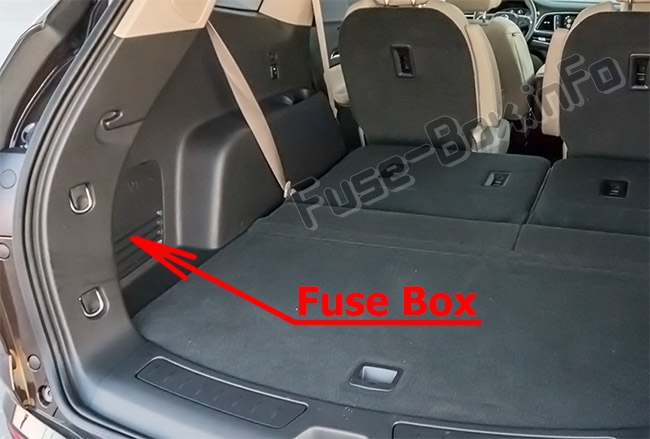

Gepäckraum
Es befindet sich auf der linken Seite des hinteren Fachs hinter der Verkleidung.
ad vertisements
Sicherungskastendiagramme
2018, 2019
Passagierabteil

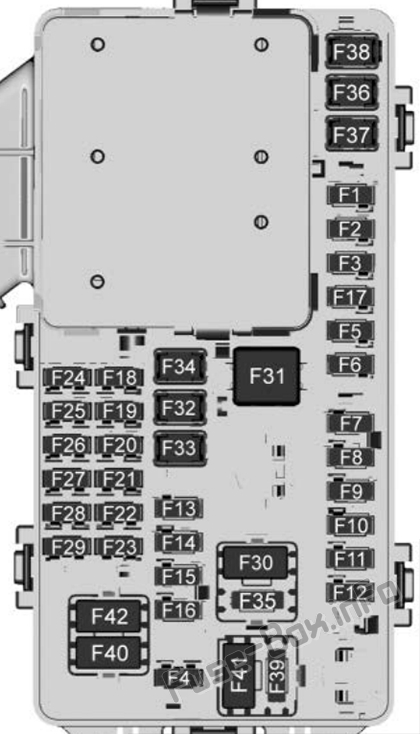

Zuordnung der Sicherungen im Fahrgastraum (2018, 2019, 2020)
| № | Beschreibung |
|---|---|
| F1 | Körpersteuerungsmodul 6 |
| F2 | Diagnoselink |
| F3 | Elektrisches Lenksäulenschloss |
| F4 | Hinterer USB-Anschluss |
| F5 | Nicht benutzt |
| F6 | Heizungs-, Lüftungs-und Klimaanlagen |
| F7 | Körpersteuerungsmodul 3 |
| F8 | Nicht benutzt |
| F9 | Beheizter Sitz vorne rechts |
| F10 | Airbag |
| F11 | Elektronische Präzisionsverschiebung |
| F12 | Verstärker |
| F13 | Körpersteuerungsmodul 7 |
| F14 | Beheizter Sitz vorne links |
| F15 | Nicht benutzt |
| F 16 | Schiebedach |
| F17 | Kommunikations-Gateway-Modul |
| F18 | Kombiinstrument |
| F19 | Körpersteuerungsmodul 1 |
| F20 | Drahtloses Lademodul |
| F21 | Körpersteuerungsmodul 4 |
| F22 | Infotainment |
| F23 | Körpersteuerungsmodul 2 |
| F24 | Nicht benutzt |
| F25 | Park Assistent |
| F26 | Kommunikationsintegrationsmodul |
| F27 | Video |
| F28 | Anzeige für Radio / Heizung, Lüftung und Klimaanlage |
| F29 | Radio |
| F30 | Lenkradsteuerung |
| F31 | Frontgebläse |
| F32 | DC AC Wechselrichter |
| F33 | Fahrersitz |
| F34 | Beifahrersitz |
| F35 | Vorschub- / Körpersteuermodul 4 |
| F36 | Elektrische Servolenkung |
| F37 | Steckdose / Drahtloses Ladegerät / Zubehör |
| F38 | Körpersteuerungsmodul 8 |
| F39 | Das Lenkrad steuert die Hintergrundbeleuchtung |
| F40 | Nicht verwendet (Leistungsschalter) |
| F41 | Nicht verwendet (Leistungsschalter) |
| F42 | Zusatzsteckdose / Feuerzeug (Leistungsschalter) |
ad vertisements
Motorraum

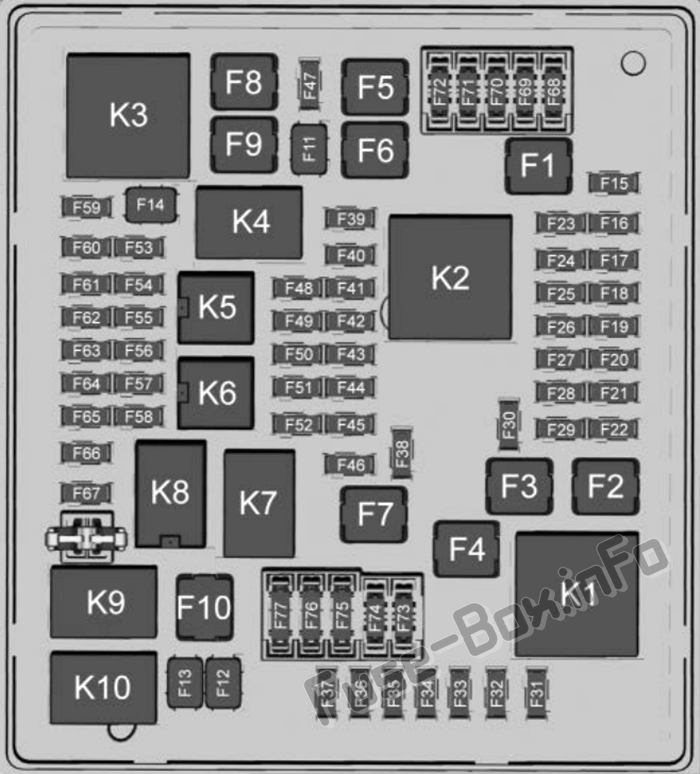

Zuordnung der Sicherungen und Relais im Motorraum (2018, 2019, 2020)
| № | Beschreibung |
|---|---|
| F1 | Antiblockiersystempumpe |
| F2 | Anlasser 1 |
| F3 | DC DC Transformator 1 |
| F4 | Nicht benutzt |
| F5 | DC DC Transformator 2 |
| F6 | Nicht benutzt |
| F7 | Nicht benutzt |
| F8 | Nicht benutzt |
| F9 | Vakuumpumpe |
| F10 | Frontscheibenwischer |
| F11 | Nicht benutzt |
| F12 | Nicht benutzt |
| F13 | Anlasser 2 |
| F14 | Nicht benutzt |
| F15 | Heckscheibenwischer |
| F20 | Nicht benutzt |
| F21 | Nicht benutzt |
| F22 | Elektronisches Bremssteuermodul |
| F23 | Park- / Anhängerleuchten |
| F24 | Rechte Anhängerscheinwerfer / Blinkerleuchte |
| F25 | Lenksäulenschloss |
| F26 | Nicht benutzt |
| F27 | Linke Anhängerbremsleuchte / Blinkerleuchte |
| F28 | Nicht benutzt |
| F29 | Nicht benutzt |
| F30 | Waschpumpe |
| F31 | Nicht benutzt |
| F32 | Abblendlicht links |
| F33 | Nebelscheinwerfer |
| F34 | Horn |
| F35 | Nicht benutzt |
| F36 | Nicht benutzt |
| F37 | Rechter Abblendlichtscheinwerfer |
| F38 | Automatischer Motor zur Leuchtweitenregulierung |
| F39 | Getriebesteuergerät |
| F40 | Linke hintere Buselektrik / Zündung |
| F41 | Kombiinstrument |
| F42 | Heizungs-, Lüftungs-und Klimaanlagen |
| F43 | Head-up-Display |
| F44 | Kommunikations-Gateway-Modul / Run / Crank |
| F45 | Nicht benutzt |
| F46 | Nicht benutzt |
| F47 | Nicht benutzt |
| F48 | Nicht benutzt |
| F49 | Innenrückspiegel |
| F50 | Steuermodul des Kraftstoffsystems |
| F51 | Beheiztes Lenkrad |
| F52 | Klappsitzschalter |
| F53 | Nicht benutzt |
| F54 | Kühlmittelpumpe |
| F55 | Klimakupplung |
| F56 | Integriertes Chassis-Steuermodul |
| F57 | Motorsteuergerät / Zündung |
| F58 | Getriebesteuergerät / Zündung |
| F59 | Batterie des Motorsteuergeräts |
| F60 | Motorsteuergerät-gerade |
| F61 | O2-Sensor 1 / MAF |
| F62 | Nicht benutzt |
| F63 | O2-Sensor 2 / Kanister / Motoröl / Turbo |
| F64 | Aeroshutter |
| F65 | Antriebsstrang des Motorsteuergeräts 1 |
| F66 | Antriebsstrang des Motorsteuergeräts 2 |
| F67 | Motorsteuergerät ungerade |
| F68 | Nicht benutzt |
| F69 | Nicht benutzt |
| F70 | Nicht benutzt |
| F71 | Nicht benutzt |
| F72 | Nicht benutzt |
| F73 | Nicht benutzt |
| F74 | Nicht benutzt |
| F75 | Nicht benutzt |
| F76 | Nicht benutzt |
| F77 | Nicht benutzt |
| Relais | |
| K1 | Anlasser 1 |
| K2 | Laufen / Kurbeln |
| K3 | Vakuumpumpe |
| K4 | Nicht benutzt |
| K5 | Klimaanlage |
| K6 | Kühlmittelpumpe |
| K7 | Motorsteuerungsmodul |
| K8 | Klappsitze |
| K9 | Nicht benutzt |
| K10 | Anlasser 2 |
ad vertisements
Gepäckraum

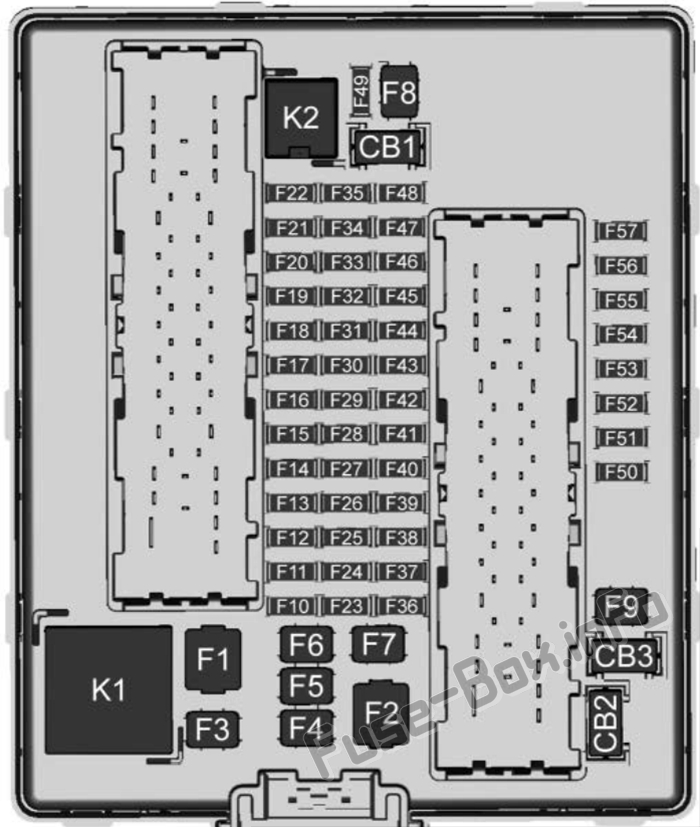

Zuordnung der Sicherungen und Relais im hinteren Fach (2018, 2019, 2020)
| № | Beschreibung |
|---|---|
| F1 | Nicht benutzt |
| F2 | Anhänger |
| F3 | Klappsitze |
| F4 | Gebläse hinten |
| F5 | Heckantriebssteuerung |
| F6 | Nicht benutzt |
| F7 | Rechtes Fenster |
| F8 | Heckscheibenheizung |
| F9 | Linkes Fenster |
| F10 | Nicht benutzt |
| F11 | Anhänger rückwärts |
| F12 | USB-Anschluss / Sitzplätze in der dritten Reihe |
| F13 | Nicht benutzt |
| F14 | Nicht benutzt |
| F15 | Nicht benutzt |
| F 16 | Nicht benutzt |
| F17 | Kamera |
| F18 | Nicht benutzt |
| F19 | Belüftete Sitze |
| F24 | Lendenwirbelsäule |
| F25 | Nicht benutzt |
| F26 | Anhängerbremsleuchten |
| F27 | 2018-2019: Nicht verwendet 2020: Massage |
| F28 | Passiver Eintrag / Passiver Start |
| F29 | Nicht benutzt |
| F30 | Kanisterentlüftung |
| F31 | Nicht benutzt |
| F32 | Beheizte Spiegel |
| F33 | USB-Anschluss / Sitzplätze in der zweiten Reihe |
| F34 | Heckklappenmodul |
| F35 | Steuermodul des Kraftstoffsystems |
| F36 | Nicht benutzt |
| F37 | Nicht benutzt |
| F38 | Fenstermodul |
| F39 | Verschluss hinten |
| F40 | Speichersitzmodul |
| F41 | Automatischer Belegungssensor |
| F42 | Nicht benutzt |
| F43 | Nicht benutzt |
| F44 | Nicht benutzt |
| F45 | Heckklappenmotor |
| F46 | Beheizte Rücksitze |
| F47 | Nicht benutzt |
| F48 | Nicht benutzt |
| F49 | Nicht benutzt |
| F50 | Nicht benutzt |
| F51 | Nicht benutzt |
| F52 | Semiaktives Dämpfungssystemmodul |
| F53 | Nicht benutzt |
| F54 | Externe Objektberechnung Remote-System / Side Blind Zone Alarm |
| F56 | Universelles Remote-System / Overhead-Konsole |
| F57 | Freisprechverschluss |
| CB1 | Nicht verwendet (Leistungsschalter) |
| CB2 | Nicht verwendet (Leistungsschalter) |
| CB3 | Hintere Hilfssteckdose (Leistungsschalter) |
| Relais | |
| K1 | Nicht benutzt |
| K2 | Nicht benutzt |
