Hier finden Sie die Sicherungskasten-Belegung für den Buick LaCrosse der Baujahre 2005 bis 2009. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsbelegung Buick LaCrosse 2005-2009
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm (V6-Motoren mit 3,6 l und 3,8 l)
- Sicherungsdiagramm (5.3L V8 Motor)
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Buick LaCrosse?
- Was zeigt die Sicherungsbelegung?
- Weitere Buick Sicherungskasten-Belegungen
Sicherungsbelegung Buick LaCrosse 2005-2009
Sicherungskasten im Fahrgastraum
Position des Sicherungskastens
Es befindet sich auf der rechten Seite der Instrumententafel hinter der Abdeckung.

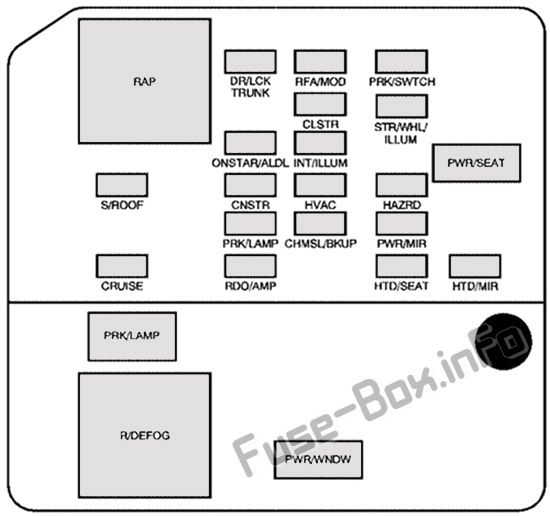

Sicherungsdiagramm
ad vertisements
Zuordnung der Sicherungen und Relais im Fahrgastraum
| Name | Beschreibung |
|---|---|
| DR / LCK TRUNK | Türschlösser, Kofferraum |
| RFA / MOD | ferngesteuerter, schlüsselloser Eintritt |
| PRK / SWTCH | Zündschlüsselsperre |
| CLSTR | Cluster |
| STR / WHL / ILLUM | Lenkrad steuert die Beleuchtung |
| ONSTAR / ALDL | OnStar®, Datenverbindung |
| INT / ILLUM | Innenleuchten |
| PWR / SEAT | Energiesitz |
| S / DACH | Schiebedach |
| CNSTR | Kanisterentlüftung |
| HVAC | Klimatisierungssystem |
| HAZRD | Blinker, Gefahr |
| PRK / LAMPE | Parklampen |
| CHMSL / BKUP | Mittelhoch montierte Brems- / Rückfahrleuchten |
| PWR / MIR | Power Mirrors |
| KREUZFAHRT | Tempomat |
| RDO / AMP | Radio, Verstärker |
| HTD / SEAT | Beheizte Sitze |
| HTD / MIR | Beheizte Spiegel |
| PWR / WNDW | Elektrischer Fensterheber |
| Relais | |
| RAP | Beibehaltene Zubehörleistung |
| PRK / LAMPE | Parklampenrelais |
| R / DEFOG | Hinteres Defogger-Relais |
ad vertisements
Sicherungskasten im Motorraum

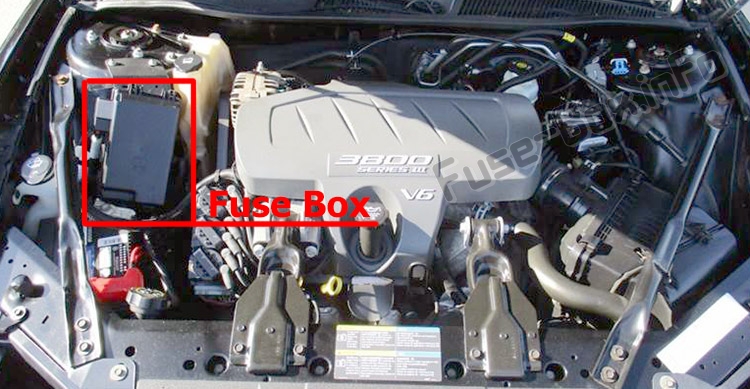

Position des Sicherungskastens
ad vertisements

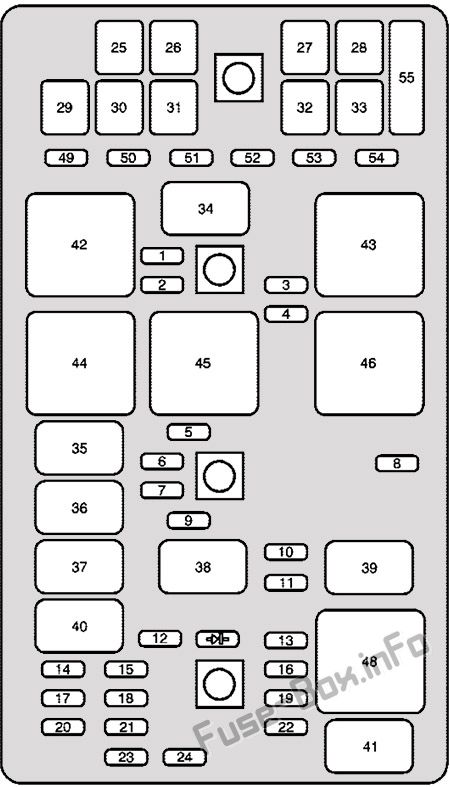

Sicherungsdiagramm (V6-Motoren mit 3,6 l und 3,8 l)
Zuordnung der Sicherungen und Relais im Motorraum (3,6-Liter- und 3,8-Liter-V6-Motoren)
| № | Beschreibung |
|---|---|
| Mini-Sicherungen | |
| 1 | Fernlicht auf der Fahrerseite |
| 2 | Beifahrerseitiges Fernlicht |
| 3 | Abblendlicht auf der Fahrerseite |
| 4 | Abblendlicht auf der Beifahrerseite |
| 5 | Scheibenwischer |
| 6 | Unterlegscheibe / geregelte Spannungsregelung |
| 7 | Nebelscheinwerfer |
| 8 | Getriebesteuergerät |
| 9 | Zusätzliche aufblasbare Rückhaltevorrichtung |
| 10 | Hilfsstrom |
| 11 | Horn |
| 12 | Emission |
| 13 | Klimaanlage Kupplung |
| 14 | Sauerstoffsensor |
| 15 | Antriebsstrangsteuermodul |
| 16 | Antriebsstrang-Steuermodul, elektronische Drosselklappensteuerung |
| 17 | Elektronische Drosselklappensteuerung |
| 18 | Anzeige |
| 19 | Antiblockier-Bremsmagnet |
| 20 | Einspritzdüse |
| 21 | Getriebemagnet |
| 22 | Benzinpumpe |
| 23 | Antiblockiersystem |
| 24 | Zündung |
| J-Style Sicherung | |
| 25 | Luftpumpe |
| 26 | Batterieleitung 1 |
| 27 | Batterieleitung 2 |
| 28 | Batterieleitung 3 |
| 29 | Lüfter 1 |
| 30 | Batterieleitung 4 |
| 31 | Antiblockiersystem Motor |
| 32 | Lüfter 2 |
| 33 | Anlasser |
| Mikrorelais | |
| 34 | Fernlicht des Scheinwerfers |
| 35 | Scheinwerfer-Treibermodul |
| 36 | Nebelscheinwerfer |
| 37 | Zündung 1 |
| 38 | Klimakompressor |
| 39 | Horn |
| 40 | Antriebsstrang |
| 41 | Benzinpumpe |
| Mini-Relais | |
| 42 | Lüfter 1 |
| 43 | Lüfter 3 |
| 44 | Scheibenwischer hoch |
| 45 | Scheibenwischer |
| 46 | Lüfter 2 |
| 48 | Kurbel |
| 49-54 | Ersatzsicherungen |
| 55 | Sicherungszieher |
| Diode | Kupplungsdiode des Kompressors der Klimaanlage |
ad vertisements

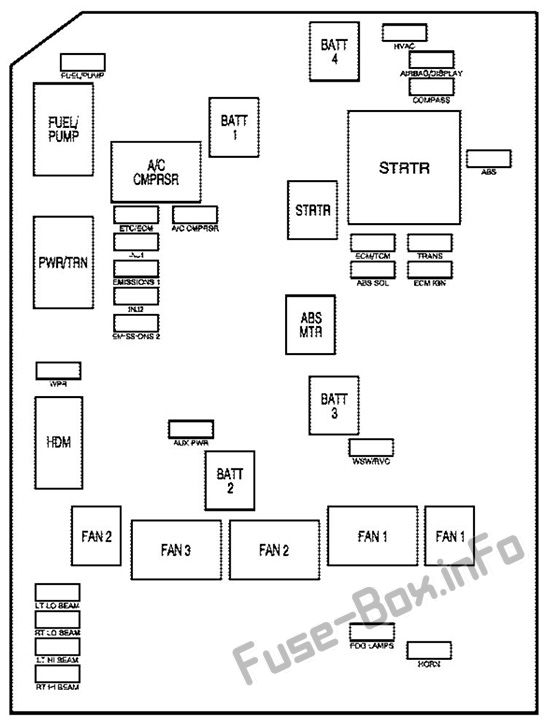

Sicherungsdiagramm (5.3L V8 Motor)
Zuordnung der Sicherungen und Relais im Motorraum (5.3L V8 Motor)
| Name | Beschreibung |
|---|---|
| HVAC | Klimatisierungssystem |
| BENZINPUMPE | Benzinpumpe |
| AIRBAG / DISPLAY | Airbag, Display |
| KOMPASS | Kompass |
| Abs | Antiblockiersystem |
| ETC / ECM | Elektronische Drosselklappensteuerung, Motorsteuergerät |
| A / C CMPRSR | Klimakompressor |
| INJ 1 | Injektoren 1 |
| ECM / TCM | Motorsteuergerät, Getriebesteuergerät |
| TRANS | Übertragung |
| EMISSIONEN1 | Emissionen 1 |
| ABS SOL | Antiblockier-Bremsmagnet |
| ECM IGN | Motorsteuergerät, Zündung |
| INJ 2 | Injektoren 2 |
| EMISSIONEN2 | Emissionen 2 |
| WPR | Scheibenwischer |
| AUX PWR | Hilfsstrom |
| WSW / RVC | Scheibenwaschanlage, geregelte Spannungsregelung |
| LT LO BEAM | Abblendlicht auf der Fahrerseite |
| RT LO BEAM | Abblendlicht auf der Beifahrerseite |
| NEBELSCHEINWERFER | Nebelscheinwerfer |
| LT HI BEAM | Fernlichtscheinwerfer auf der Fahrerseite |
| HORN | Horn |
| RT HI BEAM | Fernlichtscheinwerfer auf der Beifahrerseite |
| BATT 4 | Batterie 4 |
| BATT 1 | Batterie 1 |
| STRTR | Anlasser |
| ABS MTR | Antiblockiersystem Motor |
| BATT 3 | Batterie 3 |
| BATT 2 | Batterie 2 |
| LÜFTER 2 | Lüfter 2 |
| LÜFTER 1 | Lüfter 1 |
| Relais | |
| BENZINPUMPE | Benzinpumpe |
| A / C CMPRSR | Klimakompressor |
| PWR / TRN | Antriebsstrang |
| STRTR | Anlasser |
| LÜFTER 1 | Lüfter 1 |
| LÜFTER 2 | Lüfter 2 |
| LÜFTER 3 | Lüfter 3 |
| HDM | Scheinwerfer-Treibermodul |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Buick LaCrosse?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
