Hier finden Sie die Sicherungskasten-Belegung für den Buick LaCrosse der Baujahre 2010 bis 2016. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsbelegung Buick LaCrosse 2010-2016
- Sicherungskasten im Fahrgastraum
- Sicherungskasten im Motorraum
- Sicherungskasten im Gepäckraum
- 2010, 2011, 2012
- 2013, 2014, 2015, 2016
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Buick LaCrosse?
- Was zeigt die Sicherungsbelegung?
- Weitere Buick Sicherungskasten-Belegungen
Sicherungsbelegung Buick LaCrosse 2010-2016
Sicherungen für Zigarettenanzünder / Steckdose im Buick LaCrosse sind die Sicherungen Nr. 6 und 7 im Sicherungskasten des Fahrgastraums.
Position des Sicherungskastens

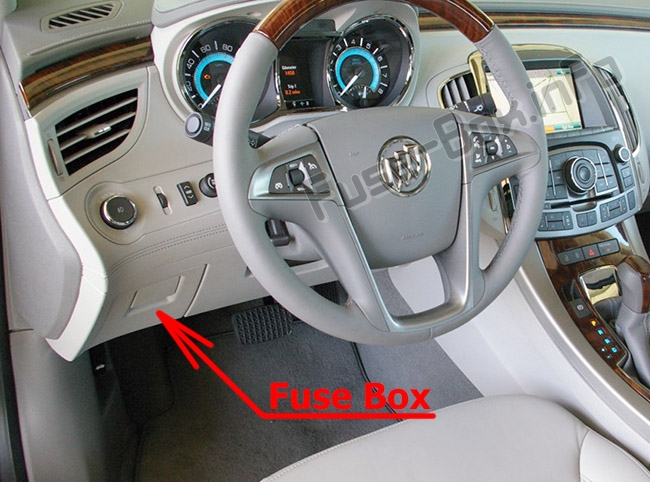

Sicherungskasten im Fahrgastraum
Es befindet sich in der Instrumententafel hinter dem Ablagefach.
Sicherungskasten im Motorraum
Sicherungskasten im Gepäckraum
Es befindet sich auf der linken Seite des Gepäckraums hinter der Abdeckung (falls vorhanden).
Sicherungsdiagramme
ad vertisements
2010, 2011, 2012
Passagierabteil

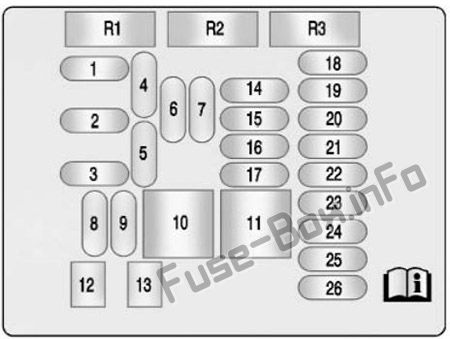

Zuordnung der Sicherungen und Relais im Fahrgastraum (2010-2012)
| № | Beschreibung |
|---|---|
| 1 | Lenkrad steuert die Hintergrundbeleuchtung |
| 2 | Körpersteuerungsmodul 7 |
| 3 | Körpersteuerungsmodul 5 |
| 4 | Radio |
| 5 | OnStar / Universal Freisprecheinrichtung |
| 6 | Steckdose 1 |
| 7 | Steckdose 2 |
| 8 | Körpersteuerungsmodul 1 |
| 9 | Körpersteuerungsmodul 4 |
| 10 | Körpersteuerungsmodul 8 |
| 11 | Frontheizung Lüftung Klimaanlage / Gebläse |
| 12 | Beifahrersitz |
| 13 | Fahrersitz |
| 14 | Diagnoselinkanschluss |
| 15 | Airbag |
| 16 | Kofferraum |
| 17 | Regler für Heizungslüftungsklimaanlage |
| 18 | Radio, OnStar, Universal-Freisprecheinrichtung |
| 19 | Anzeige |
| 20 | Automatische Insassenerkennung |
| 21 | Kombiinstrument |
| 22 | Diskreter Logik-Zündschalter |
| 23 | Körpersteuerungsmodul 3 |
| 24 | Körpersteuerungsmodul 2 |
| 25 | Heckheizung Lüftung Klimaanlage / Gebläse |
| 26 | AC DC Wechselrichter |
| Relais | |
| R1 | Amtsleitungsrelais |
| R2 | – – |
| R3 | Steckdosenrelais |
ad vertisements
Motorraum
Zuordnung der Sicherungen und Relais im Motorraum (2010-2012)
| № | Beschreibung |
|---|---|
| Sicherungen | |
| 1 | Getriebesteuergerät – Batterie |
| 2 | Batterie des Motorsteuergeräts |
| 3 | Klimakompressorkupplung |
| 5 | Motorsteuergerät / Run / Crank |
| 6 | Wischer |
| 7 | Fernradar / Frontkamera |
| 8 | Zündspulen – gerade (6-Zylinder-Motor) / Zündspulen – alle (4-Zylinder-Motor) |
| 9 | Zündspulen – ungerade (6-Zylinder-Motor) |
| 10 | Motorsteuergerät – geschaltete Batterie |
| 11 | Sauerstoffsensor des Postkatalysators |
| 12 | Anlasser |
| 13 | Steuermodul für Zünd- / Kraftstoffsystem |
| 16 | MAF |
| 17 | Airbagmodul |
| 18 | SBZ Zündung |
| 21 | Fensterheber hinten |
| 22 | Schiebedach |
| 23 | Variable Kraftsteuerung |
| 24 | Elektrische Fensterheber vorne |
| 25 | Beheizte Rücksitze |
| 26 | Antiblockiersystempumpe |
| 27 | Elektrische Feststellbremse |
| 28 | Heckscheiben-Defogger |
| 29 | Power Lendenwirbelsäule, links |
| 30 | Beheizter Sitz / Lüfter des rechten Netzteils (eAssist) |
| 32 | Körperkontrollmodul |
| 33 | Gewärmter Sitz |
| 34 | Ventile des Antiblockiersystems |
| 35 | Verstärker |
| 36 | AFL-Zündung |
| 37 | Rechtes Fernlicht |
| 38 | Linkes Fernlicht |
| 41 | Bremsvakuumpumpe |
| 42 | Lüfter K2 |
| 45 | Lüfter K1 |
| 46 | Lüfterrelais |
| 47 | Sauerstoff-Sensorheizung vor dem Katalysator |
| 48 | Nebelscheinwerfer |
| 49 | Rechter Entladungsscheinwerfer mit hoher Intensität |
| 50 | Linker Entladungsscheinwerfer mit hoher Intensität |
| 51 | Horn |
| 52 | Cluster-Zündung |
| 53 | Innenrückspiegel, Rückfahrkamera, Vakuumpumpe |
| 54 | Heizungs-, Lüftungs-und Klimaanlagen |
| 55 | Außenrückspiegel, universeller Garagentoröffner, Fensterschalter |
| 56 | Scheibenwaschanlage |
| 60 | Beheizter Spiegel |
| 62 | Kanisterentlüftung |
| 64 | AFL Batterie |
| 65 | Diebstahlschutzhorn |
| 67 | Leistungsmodul der Kraftstoffpumpe |
| 69 | Geregelter Spannungsregelungssensor |
| 70 | Einparkhilfe / seitliche Blindzone |
| Relais | |
| 2 | Anlasser |
| 4 | Wischergeschwindigkeit |
| 5 | Scheibenwischersteuerung |
| 7 | Motorsteuerungsmodul |
| 9 | Lüfter |
| 10 | Lüfter |
| 13 | Lüfter |
| 14 | Scheinwerfer Abblendlicht |
| 15 | Laufen / Kurbeln |
| 17 | Heckscheiben-Defogger |
ad vertisements
Gepäckraum
Zuordnung der Sicherungen und Relais im Gepäckraum (2010-2012)
| № | Beschreibung |
|---|---|
| 1 | Nicht benutzt |
| 2 | Nicht benutzt |
| 3 | Nicht benutzt |
| 4 | Nicht benutzt |
| 5 | Nicht benutzt |
| 6 | Beheiztes Lenkrad |
| 7 | Nicht benutzt |
| 8 | Nicht benutzt |
| 9 | Nicht benutzt |
| 10 | Nicht benutzt |
| 11 | Nicht benutzt |
| 12 | Nicht benutzt |
| 13 | Nicht benutzt |
| 14 | Nicht benutzt |
| 15 | Nicht benutzt |
| 17 | Nicht benutzt |
| 18 | Nicht benutzt |
| 18 | PEPS |
| 19 | Nicht benutzt |
| 20 | Sonnenschirm hinten, belüftete Sitze |
| 21 | Nicht benutzt |
| 22 | Nicht benutzt |
| 23 | Nicht benutzt |
| 24 | Nicht benutzt |
| 25 | Nicht benutzt |
| 26 | Nicht benutzt |
| 27 | Nicht benutzt |
| 28 | Nicht benutzt |
| 29 | Nicht benutzt |
| 30 | Nicht benutzt |
| 31 | Elektronische Federungssteuerung |
| 32 | Infotainment auf dem Rücksitz |
| 33 | Allradantrieb |
| 34 | Nicht benutzt |
| 35 | PEPS |
| 36 | Nicht benutzt |
| 37 | Nicht benutzt |
| Relais | |
| K1 | Nicht benutzt |
| K2 | Sitzbelüftung, Sonnenschutz |
| K3 | Beheiztes Lenkrad |
| K4 | Nicht benutzt |
2013, 2014, 2015, 2016
ad vertisements
Passagierabteil
Zuordnung der Sicherungen und Relais im Fahrgastraum (2013-2016)
| № | Beschreibung |
|---|---|
| 1 | APO 3 |
| 2 | Körpersteuerungsmodul 7 |
| 3 | Das Lenkrad steuert die Hintergrundbeleuchtung |
| 4 | Radio / Mensch-Maschine-Schnittstelle / Audio-Zusatzbuchse hinten / Audio-Video-Buchse vorne / Touchpad / Remote-Media-Player / Bluray-Remote-Media-Player |
| 5 | OnStar / Universal Freisprecheinrichtung |
| 6 | Steckdose 1 |
| 7 | Steckdose 2 |
| 8 | Körpersteuerungsmodul 1 |
| 9 | Körpersteuerungsmodul 4 |
| 10 | Körpersteuerungsmodul 8 |
| 11 | Front HVAC / Gebläse |
| 12 | Beifahrersitz |
| 13 | Fahrersitz |
| 14 | Diagnoselinkanschluss |
| 15 | Airbag / Automatische Insassenerkennung |
| 16 | Kofferraum |
| 17 | HLK-Controller |
| 18 | Vorsicherung für Sicherungen 4 und 5 |
| 19 | Mittelstapelanzeigen / Head-up-Anzeige / Steuerschalter für rechtes Lenkrad / Infotainment-Anzeige für den Rücksitz (eAssist) / HLK / Mittelstapelanzeigen |
| 20 | Unterhaltungsdisplay auf dem Rücksitz / Audio auf dem Rücksitz |
| 21 | Kombiinstrument |
| 22 | Diskreter logischer Zündschalter |
| 23 | Körpersteuerungsmodul 3 |
| 24 | Körpersteuerungsmodul 2 |
| 25 | HLK / Gebläse hinten |
| 26 | AC DC Wechselrichter |
| Relais | |
| R1 | Amtsleitungsrelais |
| R2 | – – |
| R3 | Steckdosenrelais |
ad vertisements
Motorraum
Zuordnung der Sicherungen und Relais im Motorraum (2013-2016)
| № | Beschreibung |
|---|---|
| Sicherungen | |
| 1 | Getriebesteuergerät – Batterie |
| 2 | Batterie des Motorsteuergeräts |
| 3 | Klimakompressorkupplung |
| 5 | Motorsteuergerät / Run / Crank |
| 6 | Wischer |
| 7 | Fernradar / Frontkamera |
| 8 | Zündspulen – gerade (6-Zylinder-Motor) / Zündspulen – alle (4-Zylinder-Motor) |
| 9 | Zündspulen – ungerade (6-Zylinder-Motor) |
| 10 | Motorsteuergerät – geschaltete Batterie |
| 11 | 6-Zylinder-Motor: Nachkatalysator / O2-Sensor / Heizung / Luftmassenmesser / FlexFuel-Sensor / Sekundärluftansaugmagnet |
| 12 | Anlasser |
| 13 | Kurbel für Getriebesteuergerät / Kraftstoffpumpenleistung / Fahrwerkssteuermodul (eAssist) |
| 14 | Kühlmittelpumpe der Kabinenheizung (eAssist) / Sekundärluftinjektor / Sekundärluftinjektor mit Drucksensor |
| 15 | Kühlmittelpumpe der Motorgeneratoreinheit (eAssist) |
| 16 | Run / Crank für das eAssist-Wechselrichtermodul |
| 17 | Nicht benutzt |
| 18 | Sonnenschutzmodul / Fahrzeugluftreinigungssystem / Belüftete Sitze |
| 20 | Beheiztes Lenkrad (nicht eAssist) |
| 21 | Fensterheber hinten |
| 22 | Schiebedach |
| 23 | Lenkung mit variabler Kraft (falls vorhanden) oder eAssist-Wechselrichtermodul |
| 24 | Elektrische Fensterheber vorne |
| 25 | Beheizte Rücksitze |
| 26 | Antiblockiersystempumpe |
| 27 | Elektrische Feststellbremse |
| 28 | Heckscheiben-Defogger |
| 29 | Beheizter Sitz / linke Power-Lendenwirbelsäule |
| 30 | Beheizter Sitz / Lüfter des rechten Netzteils (eAssist) |
| 31 | AWD / Elektronische Federungssteuerung |
| 32 | Körpersteuerungsmodul 6 |
| 33 | Memory-Sitz vorne |
| 34 | Ventile des Antiblockiersystems |
| 35 | Verstärker |
| 36 | AFL-Motoren (Adaptive Forward Lighting) – Batterie |
| 37 | Rechtes Fernlicht |
| 38 | Linkes Fernlicht |
| 41 | Bremsvakuumpumpe |
| 42 | Lüfter K2 |
| 43 | Nicht benutzt |
| 44 | Getriebehilfsölpumpe (eAssist) |
| 45 | Lüfter K1 |
| 46 | Lüfterrelais |
| 47 | Sechszylindermotor: Sauerstoffsensorheizung des Vorkatalysators, Spülmagnet des Kanisters. Vierzylindermotor: Sauerstoffsensorheizungen vor und nach dem Katalysator, Kanisterspülmagnet |
| 48 | Nebelscheinwerfer |
| 49 | Rechter Entladungsscheinwerfer mit hoher Intensität |
| 51 | Horn |
| 52 | Clusterlauf / Kurbel |
| 53 | Laufen / Kurbeln für: Rückspiegel / Rückfahrkamera / Luftqualitätssensor / Aero-Shutter-Motor |
| 54 | Laufen / Kurbeln für: HLK / Scheinwerferschalter |
| 55 | Außenrückspiegel / Universalfernbedienung / Frontscheibenschalter |
| 56 | Scheibenwaschanlage |
| 59 | Luftpumpe |
| 60 | Beheizter Spiegel |
| 62 | Kanisterentlüftung |
| 64 | AFL-Modul (Adaptive Forward Lighting) – Batterie |
| 65 | Nicht benutzt |
| 66 | LUFT-Magnet (eAssist) |
| 67 | Leistungsmodul der Kraftstoffpumpe / Fahrwerkssteuermodul |
| 69 | Geregelter Spannungsregelungssensor |
| 70 | Einparkhilfe / seitliche Blindzone |
| 71 | Passiver Eintrag / Passiver Start |
| Relais | |
| 1 | A / C Kupplung |
| 2 | Anlasser |
| 4 | Wischergeschwindigkeit |
| 5 | Scheibenwischersteuerung |
| 6 | Kühlmittelpumpe der Kabinenheizung (eAssist) / Sekundärluftinjektor / Sekundärluftinjektor mit Drucksensor |
| 7 | Motorsteuerungsmodul |
| 9 | Lüfter |
| 10 | Lüfter |
| 11 | Getriebehilfsölpumpe (eAssist) |
| 13 | Lüfter |
| 14 | Scheinwerfer Abblendlicht |
| 15 | Laufen / Kurbeln |
| 16 | Luftpumpe |
| 17 | Heckscheiben-Defogger |
