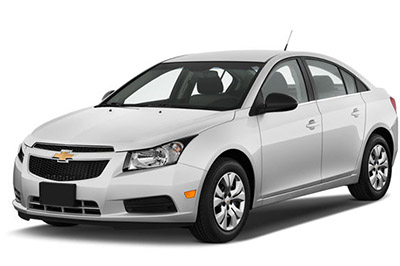

In diesem Artikel betrachten wir den Chevrolet Cruze (J300) der ersten Generation, der von 2008 bis 2016 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Chevrolet Cruze 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 und 2016 . Informieren Sie sich über die Position der Sicherungsklappen im Fahrzeug und über die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Chevrolet Cruze 2008-2016
Sicherungen für Zigarettenanzünder / Steckdose im Chevrolet Cruze sind die Sicherungen №6 (Zigarettenanzünder – vorne) und №7 (Zubehörsteckdose – Mittelkonsole 1/2) im Sicherungskasten der Instrumententafel.
Sicherungskasten der Instrumententafel
Position des Sicherungskastens
Es befindet sich in der Instrumententafel (auf der Fahrerseite) hinter der Abdeckung links vom Lenkrad.
Sicherungskastendiagramm

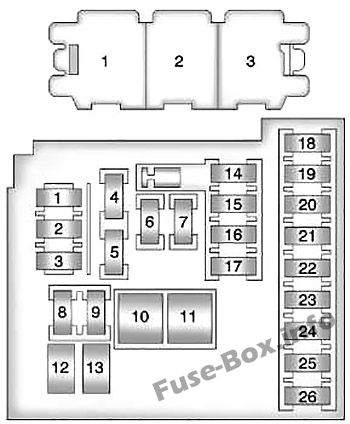

Zuordnung der Sicherungen und des Relais in der Instrumententafel
| № | Beschreibung | EIN |
|---|---|---|
| 1 | Mobiltelefon-Steuermodul | 10 |
| 2 | Nicht benutzt | – – |
| 3 | Körperkontrollmodul | 25 |
| 4 | Radio | 20 |
| 5 | Einparkhilfe-Steuermodul, Schallgeber, Multifunktionsschalter – Mittelkonsole, Display | 7.5 |
| 6 | Zigarettenanzünder – Vorderseite | 20 |
| 7 | Zubehörsteckdose – Mittelkonsole 1/2 | 20 |
| 8 | Körperkontrollmodul | 30 |
| 9 | Körperkontrollmodul | 30 |
| 10 | Körperkontrollmodul | 30 |
| 11 | Steuergerät für Gebläsemotor | 40 |
| 12 | Nicht benutzt | – – |
| 13 | Sitzheizungsmodul | 25 |
| 14 | Datenverbindungsanschluss, Ölzufuhranschluss | 7.5 |
| 15 | Aufblasbares Rückhaltesensor- und Diagnosemodul | 10 |
| 16 | Entriegelungsrelais für den hinteren Fachdeckel | 10 |
| 17 | HLK-Steuermodul / HLK-Steuerbaugruppe | 15 |
| 18 | Nicht benutzt | – – |
| 19 | Nicht benutzt | – – |
| 20 | Nicht benutzt | – – |
| 21 | Kombiinstrument | 15 |
| 22 | Türschlossempfänger für Zündschalter / Fernbedienung | 2 |
| 23 | Körperkontrollmodul | 20 |
| 24 | Körperkontrollmodul | 20 |
| 25 | Steuersäulenverriegelungs-Steuermodul | 20 |
| 26 | Nicht benutzt | – – |
| Relais: | ||
| 1 | Entriegelung des hinteren Fachdeckels | |
| 2 | Logistikmodus Relais 1 | |
| 3 | Hilfsleistungsrelais |
Sicherungskasten im Motorraum

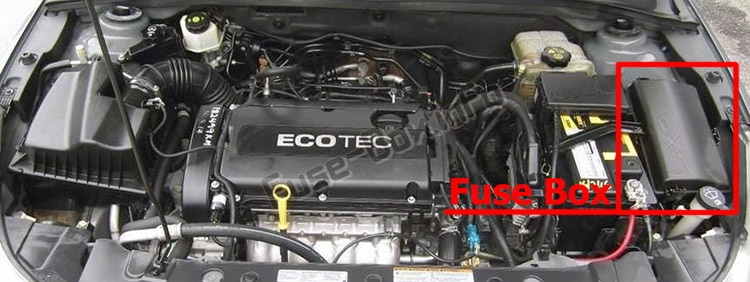

Position des Sicherungskastens
Es befindet sich im Motorraum unter der Abdeckung.
ad vertisements
Sicherungskastendiagramm

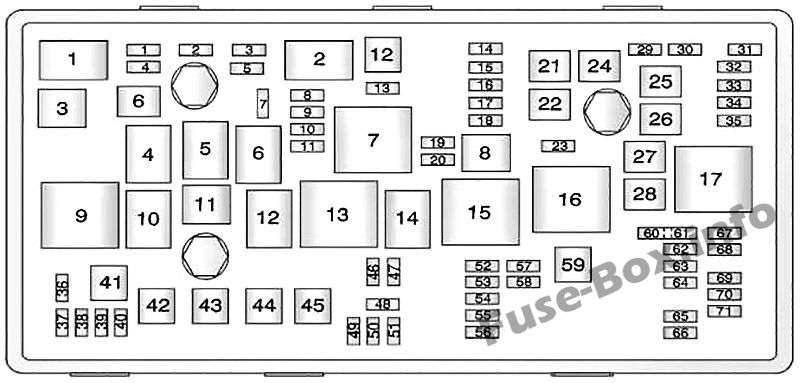

Zuordnung der Sicherungen und des Relais im Motorraum
| № | Beschreibung | EIN |
|---|---|---|
| 1 | Getriebesteuergerät | 15 |
| 2 | Motorsteuerungsmodul | 15 |
| 3 | Nicht benutzt | – – |
| 5 | Getriebesteuergerät, Motorsteuergerät, Luftmassen- / Ansauglufttemperatursensor, Ausgangsdrehzahlsensor | 15 |
| 6 | Scheibenwischerrelais | 30 |
| 7 | Nicht benutzt | – – |
| 8 | Einspritzdüsen | 15 |
| 9 | Zündspule, Einspritzdüsen | 15 |
| 10 | Motorsteuergerät, Ausgangsdrehzahlsensor | 15 |
| 11 | Beheizte Sauerstoffsensoren | 10 |
| 12 | Anlasser | 30 |
| 13 | Entlüftungsmagnetventil für Verdunstungsemissionen (EVAP) | 7.5 |
| 14 | Nicht benutzt | – – |
| 15 | Nicht benutzt | – – |
| 16 | Luftqualitätssensor | 7.5 |
| 17 | Aufblasbares Rückhaltesensor- und Diagnosemodul | 5 |
| 18 | Steuermodul der Kraftstoffpumpe | 10 |
| 19 | Nicht benutzt | – – |
| 20 | Kraftstoffpumpenrelais | 20 |
| 21 | Fenstermotoren, Haustür | 30 |
| 22 | Nicht benutzt | – – |
| 23 | Nicht benutzt | – – |
| 24 | Fenstermotoren, Haustür | 30 |
| 25 | Nicht benutzt | – – |
| 26 | Elektronisches Bremssteuermodul (EBCM) | 40 |
| 27 | Ferngesteuerter Türschlossempfänger | 30 |
| 28 | Raster des hinteren Demisters | 40 |
| 29 | Nicht benutzt | – – |
| 30 | Elektronisches Bremssteuermodul (EBCM) | 15 |
| 31 | Körperkontrollmodul | 20 |
| 32 | Körperkontrollmodul | 20 |
| 33 | Sitzheizungsmodul | 30 |
| 34 | Schiebedach-Steuermodul | 25 |
| 35 | Audio-Verstärker | 30 |
| 36 | Nicht benutzt | – – |
| 37 | Scheinwerfer – rechter Fernlicht | 10 |
| 38 | Scheinwerfer – linkes Fernlicht | 10 |
| 39 | Nicht benutzt | – – |
| 40 | Nicht benutzt | – – |
| 41 | Nicht benutzt | – – |
| 42 | Lüfterrelais, Lüftermotor | 20/30 |
| 43 | Nicht benutzt | – – |
| 44 | Nicht benutzt | – – |
| 45 | Hochgeschwindigkeitsrelais des Lüfters, Lüftermotor | 30/40 |
| 46 | Lüfterrelais | 10 |
| 47 | Beheizte Sauerstoffsensoren, Drosselklappengehäuse | 10 |
| 48 | Nebelscheinwerfer, vorne | 15 |
| 49 | Nicht benutzt | – – |
| 50 | Nicht benutzt | – – |
| 51 | Horn | 15 |
| 52 | Kombiinstrument | 5 |
| 53 | Innenrückspiegel | 10 |
| 54 | Scheinwerferschalter, elektrische Zusatzheizung, HLK-Steuermodul | 5 |
| 55 | Fensterschalter, Front, Spiegelschalter | 7.5 |
| 56 | Scheibenwaschpumpe | 15 |
| 57 | Steuersäulenverriegelungs-Steuermodul | 15 |
| 58 | Nicht benutzt | – – |
| 59 | Kraftstoffheizung | 30 |
| 60 | Außenrückspiegel | 7.5 |
| 61 | Nicht benutzt | – – |
| 62 | A / C-Kompressorkupplungsrelais, A / C-Kompressorkupplung | 10 |
| 63 | Nicht benutzt | – – |
| 64 | Aufblasbares Rückhaltesensor- und Diagnosemodul | 5 |
| 65 | Nicht benutzt | – – |
| 66 | Nicht benutzt | – – |
| 67 | Steuermodul der Kraftstoffpumpe | 20 |
| 68 | Nicht benutzt | – – |
| 69 | Körperkontrollmodul | 5 |
| 70 | Regensensor | 5 |
| 71 | Nicht benutzt | – – |
| Relais | ||
| 1 | A / C-Kompressorkupplung | |
| 2 | Anlasser | |
| 3 | Lüfter | |
| 4 | Geschwindigkeitsregelung für Scheibenwischer | |
| 5 | Scheibenwischer | |
| 6 | Nicht benutzt | |
| 7 | Antriebsstrang | |
| 8 | Benzinpumpe | |
| 9 | Lüfter mittlerer Drehzahl 1 | |
| 10 | Lüfter mittlerer Drehzahl 2 | |
| 11 | Nicht benutzt | |
| 12 | Drehzahlregelung des Lüfters (oder im Relaisblock – unter der Motorhaube) | |
| 13 | Hochgeschwindigkeitsrelais des Lüfters | |
| 14 | Nicht benutzt | |
| 15 | Zündhauptrelais | |
| 16 | Kraftstoffheizungsrelais | |
| 17 | Heckscheiben-Defogger | |
| Nicht zu wartendes Relais (Leiterplatte): | ||
| – – | Hupenrelais | |
| – – | Relais für Scheibenwaschpumpe | |
| – – | Nebelscheinwerferrelais | |
| – – | Fernlichtrelais für Scheinwerfer |
ad vertisements
Motor-Vorsicherungskasten

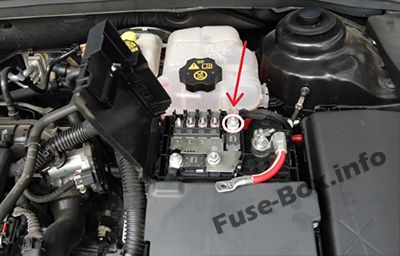

Es befindet sich am Batteriepol.

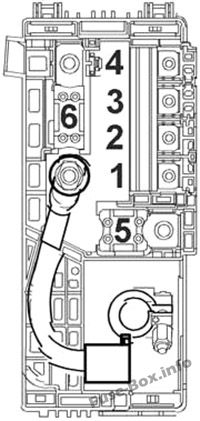

Motor-Vorsicherungskasten
| № | Beschreibung | EIN |
|---|---|---|
| 1 | Sicherungsblock – Instrumententafel | 100 |
| 2 | Sicherungsblock – Instrumententafel | 100 |
| 3 | Elektrische Servolenkung (EPS) (NJ1) | 80 |
| 4 | Nicht benutzt | – – |
| 5 | Sicherungsblock – Batteriehilfsmittel | 250 |
| 6 | Anlasser | 250/500 |

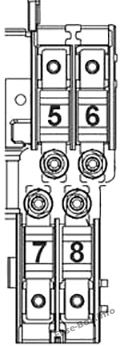

| № | Beschreibung | EIN |
|---|---|---|
| 5 | Glühkerzensteuermodul | 80 |
| 6 | Elektrische Zusatzheizung | 100 |
| 7 | Nicht benutzt | – – |
| 8 | Nicht benutzt | – – |
Relaisbox

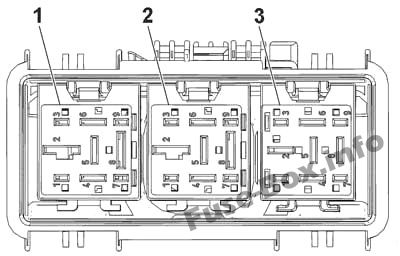

Relais
| № | Relais |
|---|---|
| 1 | Kühlgebläse links Mittelgeschwindigkeitsrelais |
| 2 | Relais für Drehzahlregelung 2 des Lüfters |
| 3 | Kühlgebläse rechts Relais mittlerer Drehzahl |
