Hier finden Sie die Sicherungskasten-Belegung für den Chevrolet Suburban GMT400 der Baujahre 1993 bis 1999. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsbelegung Chevrolet Suburban 1993-1999
Sicherungen des Zigarettenanzünders (Steckdose) im Chevrolet Suburban sind die Sicherungen №7 „AUX PWR“ (Aux Power Outlet) und №13 „CIG LTR“ (Cig Lighter) im Sicherungskasten der Instrumententafel (1995-1999).
1993-1994
Der Sicherungsblock befindet sich hinter einer Zugangstür unten an der Instrumententafel neben dem Entriegelungshebel der Feststellbremse
Sicherungsdiagramm
Zuordnung der Sicherungen in der Instrumententafel (1993, 1994)
| Name | Stromkreis geschützt | Ampere-Bewertung [A] |
|---|---|---|
| Messgeräte | Tempomat, 4 WD Display illum. Heckscheiben-Defogger-Timer, Aux. Batt. Relaisvorschub, Sicherheitsgurt-Summer-Timer, Cluster Ign. Futter | 20 |
| Turn-B / U. | Rückfahrscheinwerfer, Blinker | 15 |
| EMV / Ign | TCC, Luftumlenker, ESC, AGR, ECM, Ign., RWAL-Bremsschalter | 10 |
| Inj. EIN | Drosselklappen-Einspritzdüsen | 10 |
| Bremse | ABS, Cluster-Speed0 | 15 |
| AC / Htr | HVAC 4 WD, Aux. Batt. Relais | 25 |
| Ctsy | Kuppellampe, Ctsy. und Handschuhfach Lps. (TR-9), Radio (Speicheruhr) | 20 |
| Park LP | Hornrelais, Hornvorschub, Parklampen | 20 |
| P. Lps | C49 SW Illum., Scheinwerfer „On“ Warnung, Radio Illum., HVAC Illum. | 5 |
| Stop / Haz | Haz. Blinker, Sicherheitsgurt-Summer, Stop-Lmps., ABS-Speicher | 15 |
| Wischer | Scheibenwischer, Unterlegscheibe | 25 |
| Radio | Radio Feed | 10 |
| Acc / Ign | Pwr. Windows | 30 (CB) |
| Acc / Batt | Türschlösser, Heckscheiben-Defogger | 30 (CB) |
| Kurbel | Kurbel, diskret | 5 |
| 4WD | Allradantrieb | 25 |
| DRL | Tagfahrlicht | 15 |
| RR Wpr | Heckscheibenwischer | 25 |
| T / G rel | Zigarrenfeuerzeug, Heckklappenfreigabe | 25 |
1995-1999

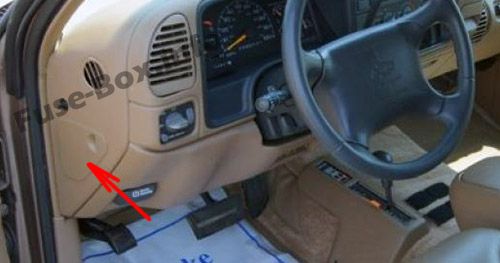

Die Zugangsklappe zum Sicherungsblock befindet sich an der Fahrerseitenkante der Instrumententafel.
ad vertisements

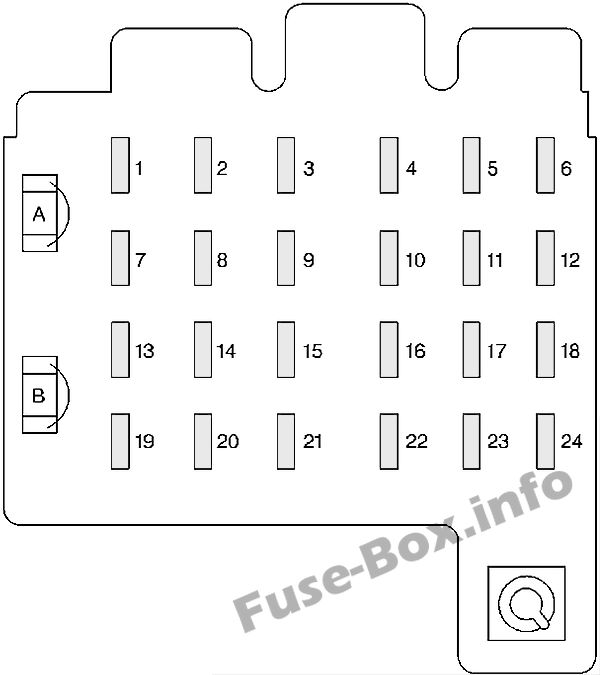

Sicherungsdiagramm
Zuordnung der Sicherungen in der Instrumententafel (1995-1999)
| № | Name | Stromkreis geschützt |
|---|---|---|
| 1 | STOP / HAZ | Stopp- / TCC-Schalter, Summer, CHMSL, Warnblinkanlage, Bremsleuchte |
| 2 | T FALL | Verteilergetriebe |
| 3 | CTSY | Courtesy-Lampen, Ladelampe, Handschuhfachleuchte, Kuppel- / RDG-Lampen, Kosmetikspiegel, Pwr-Spiegel |
| 4 | GAGES | Kombiinstrument, DRL-Relais, Lampenschalter, schlüsselloser Zugang, Modul mit niedrigem Kühlmittelgehalt, beleuchtetes Eingangsmodul, DRAC (Dieselmotor) |
| 5 | RR WAC | RR-HLK-Steuerungen |
| 6 | KREUZFAHRT | Tempomat |
| 7 | AUX PWR | Aux-Steckdose |
| 8 | KURBEL | 1995-1996: Dieselkraftstoffpumpe, DERM, ECM 1997: Airbagsystem 1999: Kurbel |
| 9 | PARK LPS | Lic Lampe, Parklampe, Rückleuchte, Dachmarkierungslampe, Tdi1-Torleuchten, vordere Seitenmarkierungen, Türschalterbeleuchtung, Kotflügelleuchte |
| 10 | AIRBAG | DERM |
| 11 | WISCHER | Wischermotor, Waschpumpe |
| 12 | HTR-A / C. | A / C, A / C-Gebläse, Hochgebläserelais |
| 13 | CIG LTR | Endstufe, Hecklift, Zigarettenanzünder, Türverriegelungsrelais, Pwr-Lendenwirbelsäule |
| 14 | ILLUM | 4WD, Anzeige, LP-Cluster, HLK-Steuerungen, RR-HLK-Steuerungen, IP-Schalter, Funkbeleuchtung, Glockenspielmodul |
| 15 | DRL-FOG | DRL-Relais, Nebelscheinwerferrelais |
| 16 | TURN-B / U. | Blinker vorne und hinten, Rückfahrscheinwerfer, BTSI-Magnet |
| 17 | RADIO | Radio (Ign) |
| 18 | BREMSE | DRAC (1995-1996), 4WAL PCM, ABS, Cruise |
| 19 | RADIO BATT | Radio (Batt) |
| 20 | TRANS | PRNDL, Automatikgetriebe, Tacho, Kontrollleuchten, Warnleuchten |
| 21 | 1995-1996: Nicht verwendet 1997: Lenkung mit variablem Aufwand 1999: Sicherheit / Lenkung |
|
| 22 | – – | Nicht benutzt |
| 23 | RR Wischer | Heckwischer, Waschpumpe hinten |
| 24 | 4WD | Vorderachse, 4WD-Kontrollleuchte, TP2-Relais (Benzinmotor) |
| A (CB) | PWR ACCY | Pwr-Türschloss, 6-Wege-Pwr-Sitz, schlüsselloses Zugangsmodul |
| B (CB) | PWR WDOS | Power Windows |

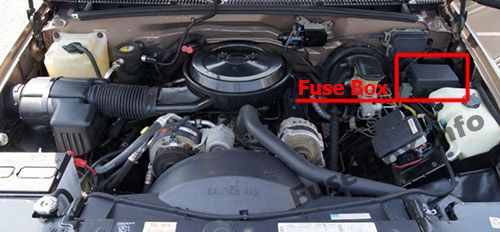

Position des Sicherungskastens
ad vertisements

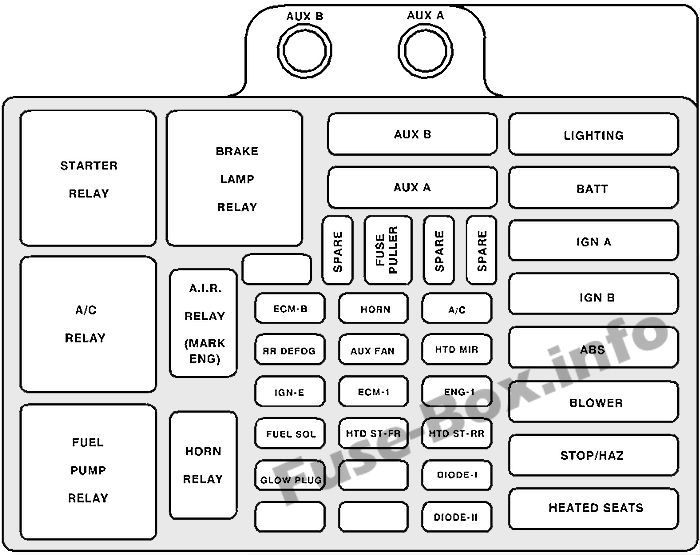

Sicherungsdiagramm
Zuordnung der Sicherungen und des Relais im Motorraum (1995-1999)
| Name | Stromkreis geschützt |
|---|---|
| ECM-B | Kraftstoffpumpe, PCM / VCM |
| RR DEFOG | Heckscheiben-Defogger (falls vorhanden) |
| IGN-E | Spule des Hilfslüfterrelais, A / C-Kompressorrelais, Heißkraftstoffmodul |
| KRAFTSTOFF SOL | Kraftstoffmagnet (Dieselmotor) |
| GLÜHKERZE | Glühkerzen (Dieselmotor) |
| HORN | Horn, Underhood Lampen |
| AUX FAN | Zusatzlüfter |
| ECM-1 | Injektoren, PCM / VCM |
| HTD ST-FR | Beheizte Vordersitze |
| A / C. | Klimaanlage |
| HTD MIR | Beheizte Außenspiegel (falls vorhanden) |
| ENG-1 | Zündschalter, AGR, Kanisterspülung, EVRV-Leerlaufmagnet, beheiztes O2, Kraftstoffheizung (Dieselmotor), Wassersensor (Dieselmotor) |
| HTD ST-RR | Nicht benutzt |
| BELEUCHTUNG | Scheinwerfer- und Panel-Dimmschalter, Nebel- und Courtesy-Sicherungen |
| BATT | Batterie, Sicherungsblock Sammelschiene |
| IGN-A | Zündschloss |
| IGN-B | Zündschloss |
| Abs | Antiblockiersystem |
| GEBLÄSE | Hallo Gebläse- und Heckgebläserelais |
| STOP / HAZ | Bremsleuchten |
| BEHEIZTE SITZE | Sitzheizung (falls vorhanden) |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Chevrolet Suburban GMT400?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
