In diesem Artikel betrachten wir den Chevrolet Trax der ersten Generation vor einem Facelifting, das von 2013 bis 2017 erstellt wurde. Hier finden Sie Sicherungskastendiagramme des Chevrolet Trax 2013, 2014, 2015, 2016 und 2017 , um Informationen über die Position der Sicherung zu erhalten Paneele im Auto und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
Sicherungslayout Chevrolet Trax 2013-2017
Die Sicherungen des Zigarettenanzünders ( Steckdose) im Chevrolet Trax sind die Sicherungen №21 (Netzsteckdose für Zubehör), №22 (Steckdose für Zigarettenanzünder / DC-Zubehör) im Sicherungskasten der Instrumententafel.

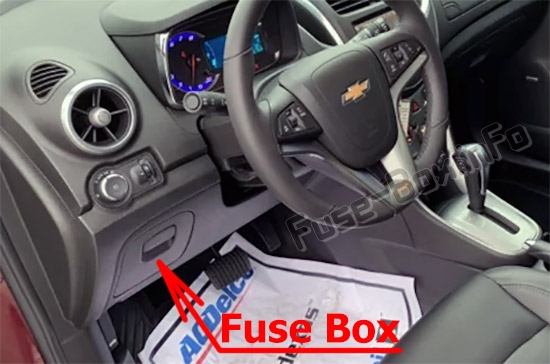

Position des Sicherungskastens
Es befindet sich an der Unterseite der fahrerseitigen Instrumententafel hinter dem Ablagefach links vom Lenkrad.
Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais in der Instrumententafel
№ | Verwendung |
---|---|
Mini-Sicherungen | |
1 | Körpersteuerungsmodul 1 |
2 | Körpersteuerungsmodul 2 |
3 | Körpersteuerungsmodul 3 |
4 | Körpersteuerungsmodul 4 |
5 | Körpersteuerungsmodul 5 |
6 | Körpersteuerungsmodul 6 |
7 | Körpersteuerungsmodul 7 |
8 | Körpersteuerungsmodul 8 |
9 | Diskreter Logik-Zündschalter |
10 | Erfassen der Batterie des Diagnosemoduls |
11 | Datenübertragungsstecker |
12 | Heizung, Lüftung und Klimaanlage MDL |
13 | Heckklappenrelais |
14 | UPA-Modul |
15 | Innenrückspiegel |
16 | Nicht benutzt |
17 | Fensterheberschalter |
18 | Regensensor |
19 | Regelung der geregelten Spannung des Karosserie-Steuermoduls |
20 | Hintergrundbeleuchtung des Lenkradschalters |
21 | A / C Zubehör Steckdose |
22 | Zigarre Feuerzeug / DC Zubehör Steckdose |
23 | Schonen |
24 | Schonen |
25 | Schonen |
26 | Automatische Insassenerkennung SDM RC |
27 | IPC / Kompassmodul |
28 | Scheinwerferschalter / DC-Wandler / Kupplungsschalter |
29 | Schonen |
30 | Schonen |
31 | IPC-Batterie |
32 | Radio / Glockenspiel |
33 | Anzeige |
34 | OnStar (falls vorhanden) / VLBS |
S / B-Sicherungen | |
1 | PTC 1 |
2 | PTC 2 |
3 | Fensterhebermotor vorne |
4 | Fensterhebermotor hinten |
5 | Relais für den Logistikmodus |
6 | Schonen |
7 | Front Power Windows |
8 | Heckscheibenfenster |
Leistungsschalter | |
CB1 | Schonen |
Midi-Sicherung | |
M01 | PTC |
Relais | |
RLY01 | Zubehör / Zurückbehaltene Zubehörleistung |
RLY02 | Heckklappe |
RLY03 | Schonen |
RLY04 | Gebläserelais |
RLY05 | Logistikmodus |
Hauptanschluss | |
J1 | IEC MAIN PWR-STECKVERBINDER |

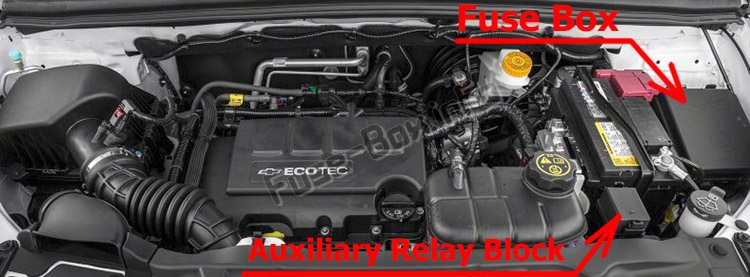

Position des Sicherungskastens
Es befindet sich im Motorraum auf der Fahrerseite.
ad vertisements

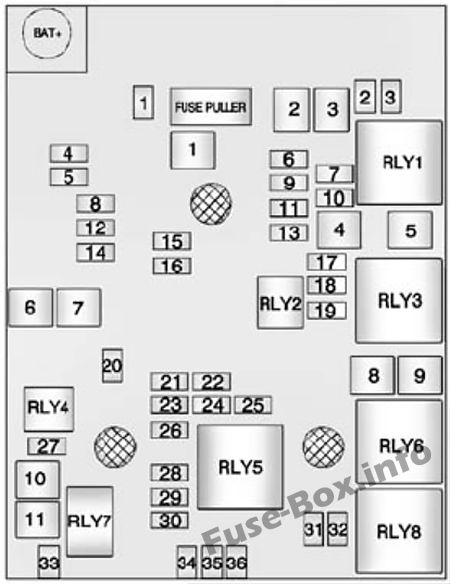

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais im Motorraum
№ | Verwendung |
---|---|
Mini-Sicherungen | |
1 | Schiebedach |
2 | Außenrückspiegelschalter |
3 | Kanisterentlüftungsmagnet (nur 1 4L) |
4 | Nicht benutzt |
5 | Ventil des elektronischen Bremssteuermoduls |
6 | 2013: IBS |
7 | Nicht benutzt |
8 | Batterie des Getriebesteuergeräts |
9 | Nicht benutzt |
10 | Kraftstoffsystem-Steuermodul R / C (nur 1,4 l) / Nivellierung des Scheinwerfers |
11 | Heckscheibenwischer |
12 | Heckscheiben-Defogger |
13 | Nicht benutzt |
14 | Außenrückspiegelheizung |
15 | Batterie des Kraftstoffsystem-Steuermoduls (nur 1,4 l) |
16 | Sitzheizungsmodul |
17 | Getriebesteuergerät R / C. |
18 | Motorsteuergerät R / C. |
19 | Kraftstoffpumpe (nur 1,8 l) |
20 | Nicht benutzt |
21 | Lüfterrelais (zusätzlicher Sicherungsblock – 1.4LV Lüfter 3 Relais 85 (1.8L) |
22 | Kaltstartpumpe (nur 1,8 l) |
23 | Zündspule / Einspritzdüsen |
24 | Waschpumpe |
25 | Nicht benutzt |
26 | Kanisterspülmagnet / Wasserventilmagnet / Sauerstoffsensoren -Pre- und Post- / Turbo-Wastegate-Magnet (1,4 l) / Turbo-Bypass-Magnet (1,4 l IMTV-Magnet (1,8 l)) |
27 | Nicht benutzt |
28 | 2013: Benzin: NICHT VERWENDET Diesel: ECM PT IGN-3 |
29 | Motorsteuergerät Antriebsstrangzündung 1 / Zündung 2 |
30 | Luftmassen Wie Sensor Diesel: O2 SENSOR |
31 | Linker Fernlichtscheinwerfer |
32 | Rechter Fernlichtscheinwerfer |
33 | Motorsteuergerät Batterie |
34 | Horn |
35 | Klimakompressorkupplung |
36 | Nebelscheinwerfer |
J-Case-Sicherungen | |
1 | Pumpe des elektronischen Bremssteuermoduls |
2 | Frontscheibenwischer |
3 | Gebläsemotor |
4 | IEC A / C. |
5 | Nicht benutzt |
6 | 2013: Benzin: NICHT VERWENDET Diesel: KRAFTSTOFFHEIZUNG |
7 | Nicht benutzt |
8 | Lüfter niedrig / mittel (1,4 l) / Lüfter niedrig (1,8 l) |
9 | Lüfter hoch |
10 | 2013: Benzin: EVP Diesel: GLOW PLUG |
11 | Anlassermagnet |
U-Micro-Relais | |
RLY2 | Kraftstoffpumpe (nur 1,8 l) |
RLY4 | Schonen |
HC-Mikrorelais | |
RLY7 | Anlasser |
Mini-Relais | |
RLY1 | Kurbel laufen lassen |
RLY3 | Lüfter Mitte (nur 1,4 l) |
RLY5 | Antriebsstrangrelais |
RLY8 | Lüfter niedrig |
HC-Mini-Relais | |
RLY6 | Lüfter hoch |
Hilfsrelaisblock
Hilfsrelaisblock
Relais | Verwendung |
---|---|
RLY01 | Elektrische Vakuumpumpe |
RLY02 | Kühlung Han Control 1 |
RLY03 | Lüftersteuerung 2 |
RLY04 | Anhänger (nur 1.4L) |

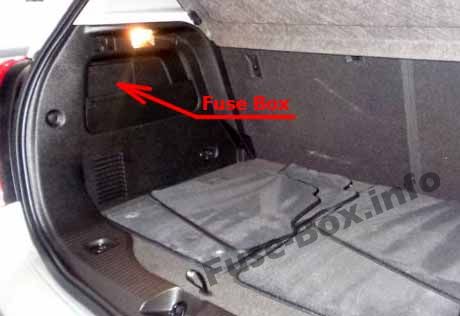

Position des Sicherungskastens
Es befindet sich hinter einer Abdeckung auf der linken Seite des hinteren Fachs.
ad vertisements

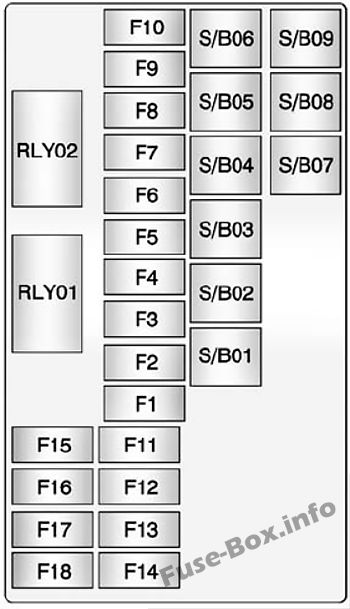

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais im Gepäckraum
№ | Verwendung |
---|---|
Mini-Sicherungen | |
1 | Fahrersitz Power Lumbalschalter |
2 | Beifahrersitz Power Lumbalschalter |
3 | Verstärker |
4 | Anhängerbuchse |
5 | Allradantriebsmodul |
6 | Automatisches Insassenerkennungsmodul |
7 | Ersatz- / LPG-Modulbatterie |
8 | Anhänger Standleuchten |
9 | Schonen |
10 | Alarmmodul für Ersatz- / Seitenblindzonen |
11 | Trailer-Modul |
12 | Nav Dock |
13 | Beheiztes Lenkrad |
14 | Anhängerbuchse |
15 | EVP-Schalter |
16 | Wasser im Kraftstoffsensor |
17 | Innenrückspiegel / geregelte Spannungsregelung |
18 | Ersatz- / LPG-Modul laufen / kurbeln |
S / B-Sicherungen | |
1 | Fahrersitzschalter / Speichermodul |
2 | Beifahrersitzschalter |
3 | Trailer-Modul |
4 | A / CD / C Wechselrichter |
5 | Batterie |
6 | Scheinwerferwaschanlage |
7 | Schonen |
8 | Schonen |
9 | Schonen |
Relais | |
1 | Zündrelais |
2 | Relais ausführen |
