In diesem Artikel betrachten wir den Chevrolet Trax der ersten Generation nach einem Facelifting, das von 2018 bis heute erhältlich ist. Hier finden Sie Sicherungskastendiagramme des Chevrolet Trax 2018, 2019 und 2020 , Informationen zur Position der Sicherungsklappen im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
Sicherungslayout Chevrolet Trax 2018-2020 ..
Sicherungen des Zigarettenanzünders (Steckdose) im Chevrolet Trax sind die Sicherungen F21 und F22 im Sicherungskasten der Instrumententafel.

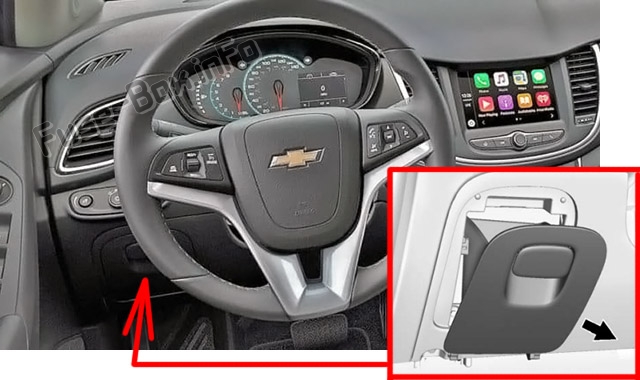

Position des Sicherungskastens
Die Sicherungsplatte befindet sich auf der Fahrerseite der Instrumententafel hinter dem Ablagefach. Öffnen Sie das Ablagefach und ziehen Sie es heraus, um das Ablagefach zu entfernen.

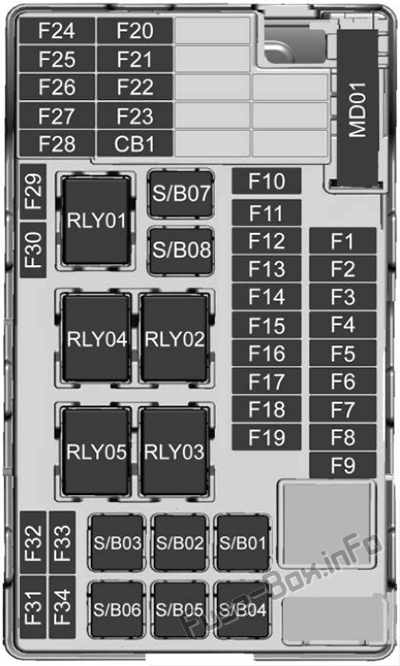

Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen und Relais in der Instrumententafel
Sicherungen | Beschreibung |
---|---|
F1 | Karosseriesteuergerät 1 |
F2 | Körpersteuerungsmodul 2 |
F3 | Körpersteuerungsmodul 3 |
F4 | Körpersteuerungsmodul 4 |
F5 | Körpersteuerungsmodul 5 |
F6 | Karosseriesteuergerät 6 |
F7 | Körpersteuerungsmodul 7 |
F8 | Karosseriesteuergerät 8 |
F9 | Diskreter logischer Zündschalter |
F10 | Batterie des Diagnosemoduls erkennen |
F11 | Datenübertragungsstecker |
F12 | HLK-Modul / ICS |
F13 | Heckklappenrelais |
F14 | Zentrales Gate-Modul |
F15 | Spurverlassenswarnung / GENTEX |
F 16 | – – |
F17 | Elektrisches Lenksäulenschloss |
F18 | Einparkhilfemodul / Seitenblindzonenalarm |
F19 | Karosseriesteuergerät / geregelte Spannungsregelung |
F20 | Uhrfeder |
F21 | A / C / Zubehörsteckdose / PRNDM |
F22 | Zusatzsteckdose / DC-Front |
F23 | HVAC / MDL / ICS |
F24 | – – |
F25 | OnStar-Modul / Eraglonass |
F26 | 2018: Beheiztes Lenkrad. 2019-2020: Elektrische Vakuumpumpe |
F27 | Kombiinstrument / Zusatzheizung / Zusätzliche virtuelle Bildanzeige |
F28 | Trailer Feed 2 |
F29 | Infotainmentsystem |
F30 | DC DC 400W |
F31 | Batterie des Kombiinstrument-Moduls |
F32 | Silver Box Audiomodul / Navigation |
F33 | Trailer-Feed 1 |
F34 | Passiver Eintrag / Passiver Start |
Midi-Sicherungen | |
M01 | Positiver Temperaturkoeffizient |
S / B-Sicherungen | |
S / B01 | Beifahrersitz 1 |
S / B02 | 2018: Nicht verwendet. 2019-2020: Antriebsstrangkühlung – 2 |
S / B03 | Elektrische Fensterheber vorne |
S / B04 | Fensterheber hinten |
S / B05 | Logistikmodus Relais / DC DC 400W |
S / B06 | Fahrersitz |
S / B07 | – – |
S / B08 | Trailer-Schnittstellenmodul |
Leistungsschalter | |
CB1 | – – |
Relais | |
RLY01 | Zubehör / Beibehaltene Zubehörleistung |
RLY02 | Heckklappe |
RLY03 | – – |
RLY04 | Gebläse |
RLY05 | Logistikmodus |

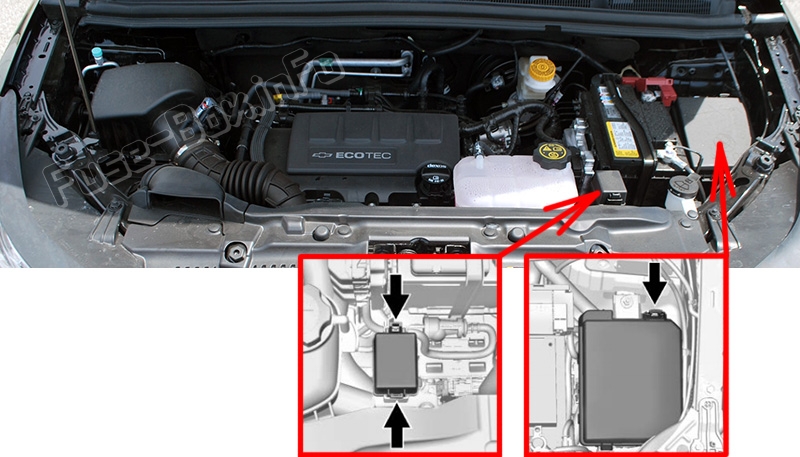

Position des Sicherungskastens
Drücken Sie den Clip zusammen und heben Sie ihn an, um die Abdeckung des Sicherungsblocks zu entfernen.
ad vertisements

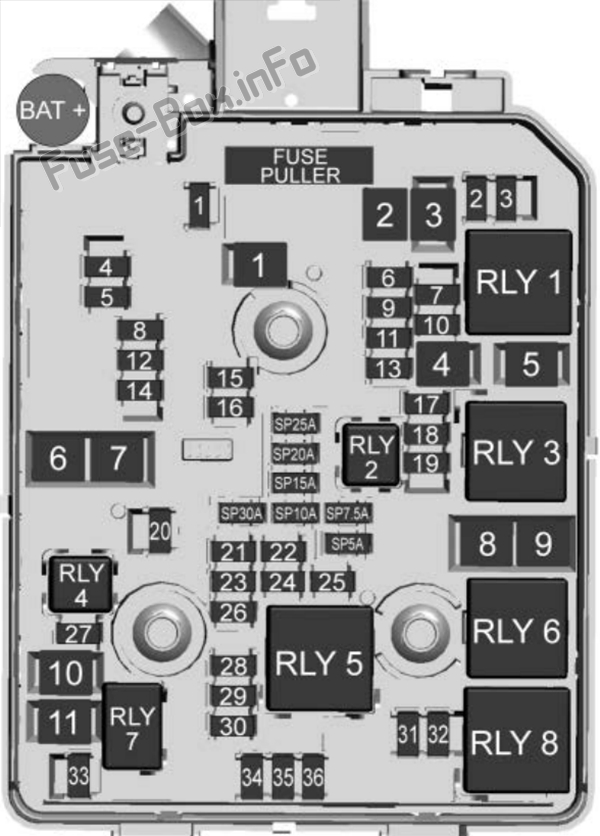

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais im Motorraum
№ | Beschreibung |
---|---|
Mini-Sicherungen | |
1 | Schiebedach |
2 | Schalter für den Außenrückspiegel / Fensterheber auf der Fahrerseite / Regensensor / Universeller Garagentoröffner |
3 | Kanisterentlüftungsmagnet |
4 | – – |
5 | Ventil des elektronischen Bremssteuermoduls |
6 | Intelligenter Batteriesensor |
7 | Elektrisches Lenksäulenschloss |
8 | Getriebesteuergerät / FICM |
9 | Automatisches Belegungserkennungsmodul |
10 | Scheinwerfer-Nivellierungsschalter / Scheinwerfer-Nivelliermotor / Rückfahrkamera / Innenrückspiegel |
11 | Heckscheibenwischer |
12 | Heckscheiben-Defogger |
13 | Power Lordosenschalter |
14 | Außenrückspiegelheizung |
15 | Kraftstoffsystem Steuermodul batterv |
16 | Sitzheizungsmodul / Speichermodul |
17 | TIM DC DC Wandler / Kraftstoffsystem Steuermodul RC / Kompass Modul |
18 | Motorsteuergerät RC / Getriebesteuergerät RC / FICM RC |
19 | Benzinpumpe |
20 | – – |
21 | Lüfterrelais (Hilfs-BEC) |
22 | – – |
23 | Zündspule / Injektorspule |
24 | Waschpumpe |
25 | Automatische Leuchtweitenregulierung |
26 | EMS Var 1 |
27 | – – |
28 | – – |
29 | Antriebsstrang des Motorsteuergeräts / Zündung 1 / Zündung 2 |
30 | EMS Var 2 |
31 | Linker Fernlichtscheinwerfer |
32 | Rechter Fernlichtscheinwerfer |
33 | Batterie des Motorsteuergeräts |
34 | Horn |
35 | A / C-Kupplung |
36 | Nebelscheinwerfer |
J-Case-Sicherungen | |
1 | Pumpe des elektronischen Bremssteuermoduls |
2 | Frontscheibenwischer |
3 | Gebläse für lineares Leistungsmodul |
4 | IEC RC |
5 | – – |
6 | – – |
7 | – – |
8 | Lüfter niedrig – mittel |
9 | Lüfter – hoch |
10 | EVP |
11 | Anlassermagnet |
U-Micro-Relais | |
2 | Benzinpumpe |
4 | – – |
HC-Mikrorelais | |
7 | Anlasser |
Mini-Relais | |
1 | Laufen / Kurbeln |
3 | Lüfter – Mitte |
4 | – – |
5 | Antriebsstrangrelais |
8 | Lüfter – niedrig |
HC-Mini-Relais | |
6 | Lüfter – hoch |

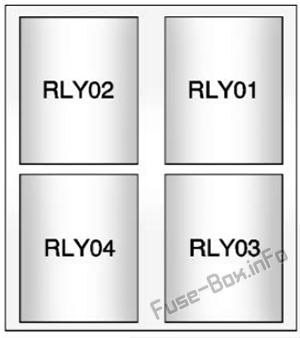

Hilfsrelaisblock
Hilfsrelaisblock
Relais | Verwendung |
---|---|
01 | Elektrische Vakuumpumpe |
02 | Lüftersteuerung 1 |
03 | Lüftersteuerung 2 |
04 | Anhänger (nur 1.4L) |

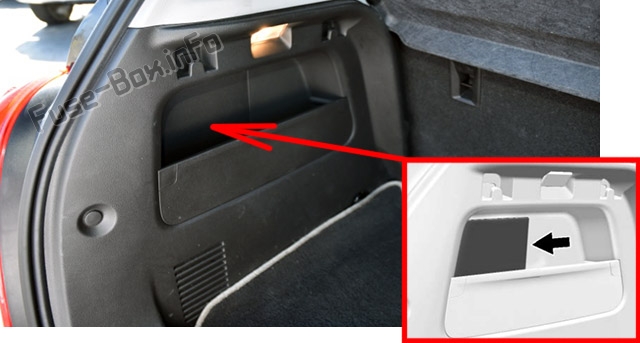

Position des Sicherungskastens
Es befindet sich hinter einer Abdeckung auf der linken Seite des hinteren Fachs.

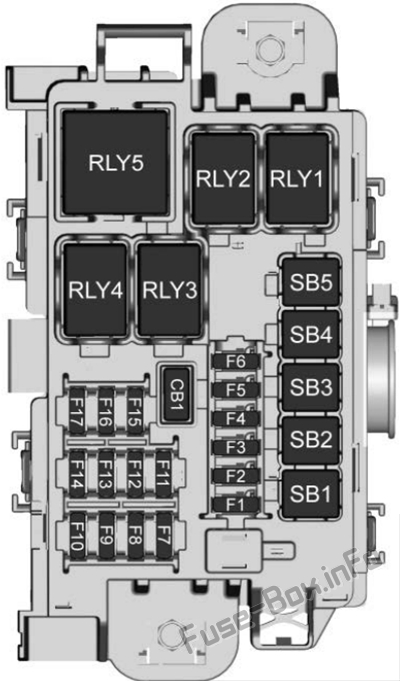

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais im Gepäckraum
Sicherungen | Beschreibung |
---|---|
F1 | Verstärker Audio |
F2 | Steuermodul für Heckantrieb |
F3 | – – |
F4 | – – |
F5 | – – |
F6 | – – |
F7 | – – |
F8 | – – |
F9 | – – |
F10 | – – |
F11 | – – |
F12 | – – |
F13 | |
F14 | – – |
F15 | _ |
F 16 | – – |
F17 | – – |
S / B-Sicherungen | |
S / B1 | DC-DC-Transformator 400W |
S / B2 | DC-DC-Transformator 400W |
S / B3 | DC / AC-Wechselrichtermodul |
S / B4 | – – |
S / B5 | – – |
Relais | |
RLY01 | – – |
RLY02 | – – |
RLY03 | – – |
RLY04 | – – |
RLY05 | – – |
Leistungsschalter | |
CB1 | – – |
