Der viertürige Minivan Chevrolet Uplander wurde von 2005 bis 2009 hergestellt. In diesem Artikel finden Sie Sicherungskastendiagramme des Chevrolet Uplander 2005, 2006, 2007, 2008 und 2009 , um Informationen über die Position der Sicherungsbleche im Auto zu erhalten. und lernen Sie die Zuordnung jeder Sicherung (Sicherungslayout) und jedes Relais kennen.
der Inhalt
Sicherungslayout Chevrolet Uplander 2005-2009
Sicherungskasten der Instrumententafel

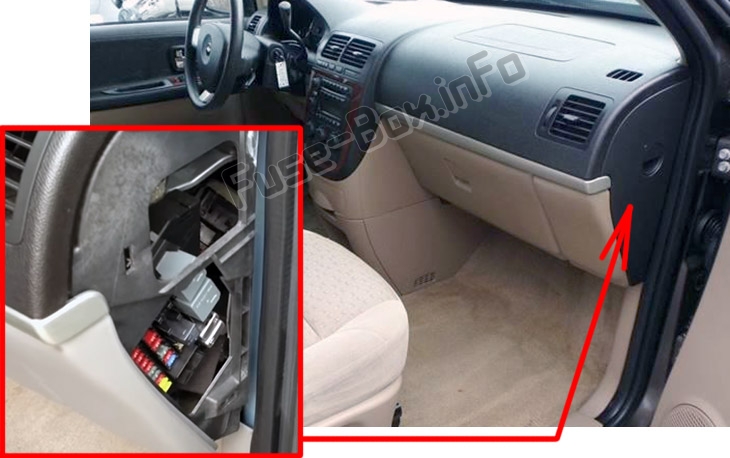

Position des Sicherungskastens
Es befindet sich auf der Beifahrerseite der Instrumententafel hinter der Abdeckung.

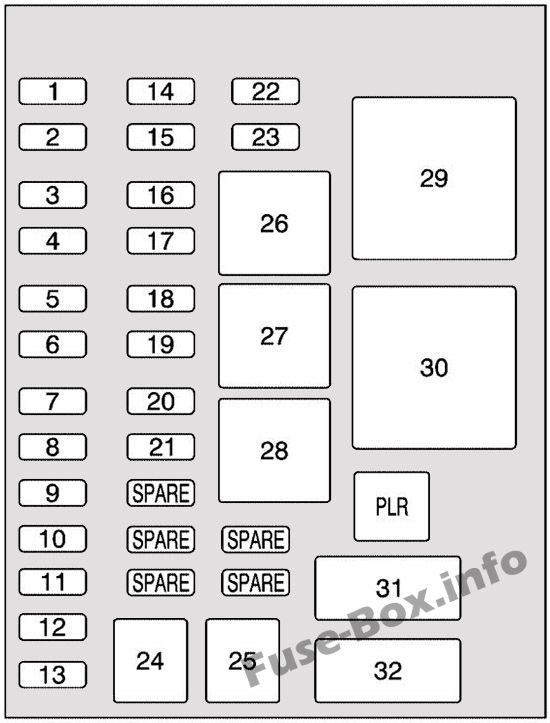

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais in der Instrumententafel
| № | Verwendung |
|---|---|
| 1 | Kofferraum, Türschlösser |
| 2 | Elektronische Niveauregulierung |
| 3 | Heckscheibenwischer |
| 4 | Funkverstärker, DVD-Player |
| 5 | Innenleuchten |
| 6 | OnStar |
| 7 | Keyless Entry Module |
| 8 | Cluster, Heizung, Lüftung, Klimaanlage |
| 9 | Tempomat |
| 10 | Lenkradbeleuchtung |
| 11 | Power Mirror |
| 12 | Bremsleuchte, Lampen drehen |
| 13 | Beheizte Sitze |
| 14 | Leer |
| 15 | Elektronische Niveauregulierung |
| 16 | Beheizter Spiegel |
| 17 | Mittlere hoch montierte Bremsleuchte, Rückfahrscheinwerfer |
| 18 | Leer |
| 19 | Kanisterentlüftungsmagnet |
| 20 | Parklampen |
| 21 | Power Schiebetür |
| 22 | Leer |
| 23 | Leer |
| 24 | Linke elektrische Schiebetür |
| 25 | Rechte elektrische Schiebetür |
| Relais | |
| 26 | Leer |
| 27 | Leer |
| 28 | Parkleuchten, Rückleuchten |
| 29 | Beibehaltene Zubehörleistung |
| 30 | Defog hinten |
| Leistungsschalter | |
| 31 | Power Sitze |
| 32 | Elektrischer Fensterheber |
| PLR | Sicherungszieher |
Sicherungskasten im Motorraum
ad vertisements

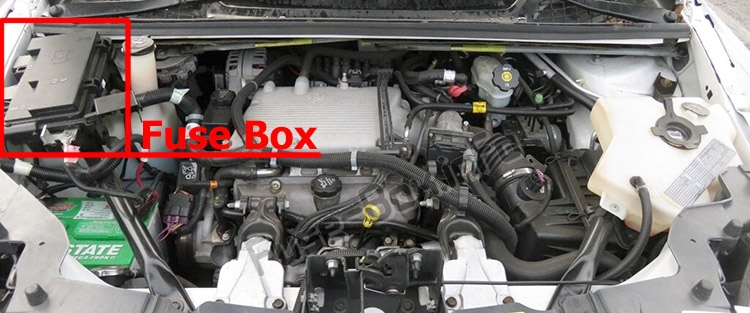

Position des Sicherungskastens
Es befindet sich auf der Beifahrerseite des Motorraums.

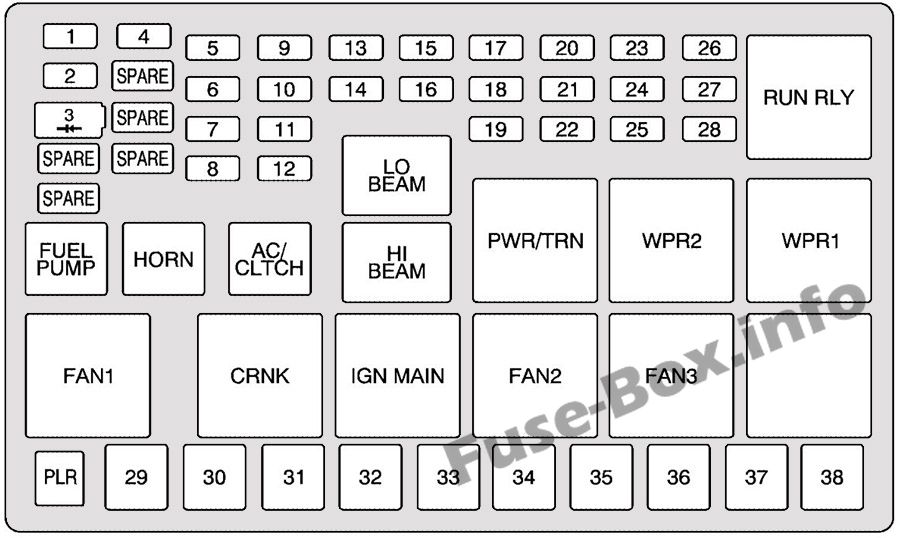

Sicherungskastendiagramm
