In diesem Artikel betrachten wir den Chevrolet Volt der ersten Generation, der von 2010 bis 2015 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme von Chevrolet Volt 2011, 2012, 2013, 2014 und 2015 , um Informationen über die Position der Sicherungsfelder innerhalb des zu erhalten Auto, und lernen Sie die Zuordnung jeder Sicherung (Sicherungslayout) und Relais.
Sicherungslayout Chevrolet Volt 2011-2015
Die Sicherungen des Zigarettenanzünders (Steckdose) im Chevrolet Volt sind die Sicherungen F1 (Steckdose – Oberseite des IP-Speicherbehälters) und F15 (Steckdose in der Bodenkonsole / Rückseite der Bodenkonsole) im Sicherungskasten der fahrerseitigen Instrumententafel.
Position des Sicherungskastens
Es befindet sich auf der Fahrerseite der Instrumententafel hinter der Abdeckung.

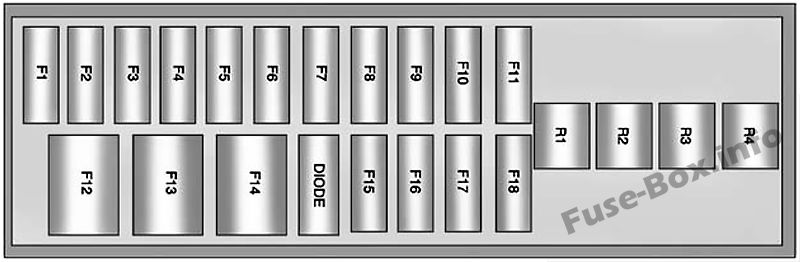

Sicherungskastendiagramm
Zuordnung der Sicherungen im Sicherungskasten der Instrumententafel №1
| № | Verwendung |
|---|---|
| F1 | Steckdose – Oberseite des IP-Speicherfachs |
| F2 | Radio |
| F3 | Kombiinstrument |
| F4 | Infotainment-Anzeige |
| F5 | Heizung, Lüftung & Klimaanlage / Integrierte Mittelstapelschalter |
| F6 | Airbag (Sensing Diagnostic Module / Passenger Sensing Module) |
| F7 | 2011: Data LinkConnector 1 / DataLink Connector 2 2012-2015: Data Link Connector, links (primär) |
| F8 | Leer |
| F9 | 2011: Leer 2012-2015: OnStar |
| F10 | Karosserie-Steuermodul 1 / Karosserie-Steuermodul Elektronik / Keyless Entry / Power Moding / Mittlere hoch montierte Bremsleuchte / Kennzeichenleuchten / Linke Tagfahrleuchte / Linke Parkleuchten / Lukenfreigaberelaissteuerung / Waschpumpenrelaissteuerung / Schalteranzeigelampen |
| F11 | Karosseriesteuergerät 4 / linker Scheinwerfer |
| F12 | Leer |
| F13 | Leer |
| F14 | Leer |
| F15 | Steckdose (Innenbodenkonsole / Rückseite der Bodenkonsole) |
| F 16 | Leer |
| F17 | Leer |
| F18 | Leer |
| Relais | |
| R1 | Zurückbehaltenes Zubehör-Leistungsrelais für Steckdosen |
| R2 | Leer |
| R3 | Leer |
| R4 | Leer |
| Dioden | |
| DIODE | Leer |

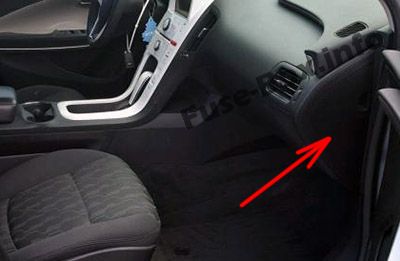

Position des Sicherungskastens
Es befindet sich auf der Beifahrerseite der Instrumententafel hinter der Abdeckung.
ad vertisements
Sicherungskastendiagramm
Zuordnung der Sicherungen im Sicherungskasten der Instrumententafel №2
| № | Verwendung |
|---|---|
| F1 | Hintergrundbeleuchtung des Lenkradschalters |
| F2 | Leer |
| F3 | Leer |
| F4 | Karosseriesteuergerät 3 / Rechte Scheinwerfer |
| F5 | Karosserie-Steuermodul 2 / Karosserie-Steuermodul Elektronik / Lukenlampe / rechte Tagfahrleuchte / Schaltverriegelung / Hintergrundbeleuchtung des Schalters |
| F6 | 2011-2013: Body ControlModule 5 / RetainedAccessory PowerRelay Control / Blinkerleuchte vorne rechts / Blinker links hinten und Blinkerleuchte hinten / Standlichtleuchten / RemotePRNDL
2014-2015: Leer |
| F7 | Body Control Module 6 / Kartenlichter / Innenbeleuchtung / Rückfahrleuchte |
| F8 | Karosserie-Steuermodul 7 / Blinker vorne links / Blinker rechts hinten und Blinkerleuchte / Relaissteuerung für Kindersicherung |
| F9 | Karosseriesteuergerät 8 / Schlösser |
| F10 | 2011: OnStar 2012-2015: Datenverbindungsanschluss, rechts (sekundär) |
| F11 | Universeller Garagentoröffner (falls vorhanden) |
| F12 | Gebläsemotor |
| F13 | Leer |
| F14 | Leer |
| F15 | Leer |
| F 16 | Leer |
| F17 | Leer |
| F18 | Leer |
| Relais | |
| R1 | Leer |
| R2 | Leer |
| R3 | Leer |
| R4 | 2011: Leer 2012-2015: Kindersperrrelais |
| Dioden | |
| DIODE | Leer |

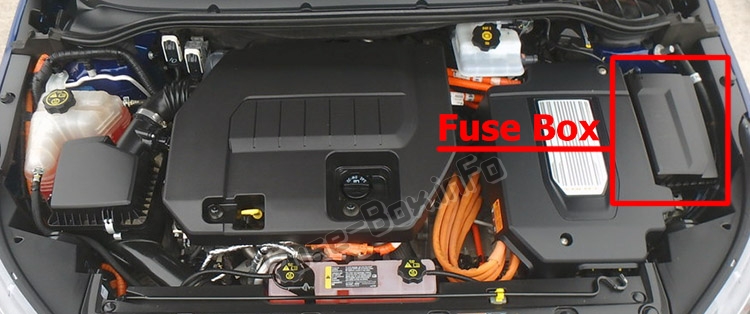

Position des Sicherungskastens
Es befindet sich im Motorraum auf der Fahrerseite.
ad vertisements

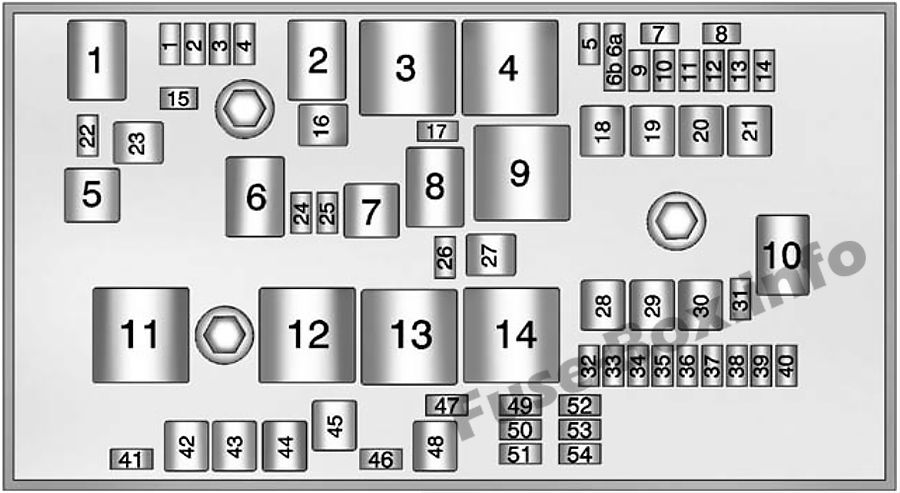

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais im Motorraum
| Mini-Sicherungen | Verwendung |
|---|---|
| 1 | Motorsteuergerät – Schaltleistung |
| 2 | Emissionen |
| 3 | Nicht benutzt |
| 4 | Zündspulen / Einspritzdüsen |
| 5 | Nicht benutzt |
| 6a | Leer |
| 6b | Leer |
| 7 | Leer |
| 8 | Leer |
| 9 | Beheizte Spiegel |
| 10 | Steuergerät für Klimaanlage |
| 11 | Traktions-Wechselrichtermodul – Batterie |
| 12 | 2011: Kabinenheizungspumpe und -ventil 2012-2015: Nicht verwendet |
| 13 | 2011: Nicht verwendet 2012-2015: Pumpen und Ventil der Kabinenheizung |
| 14 | Nicht benutzt |
| 15 | Traktions-Wechselrichtermodul und Getriebesteuerungsmodul – Batterie |
| 17 | Motorsteuergerät – Batterie |
| 22 | Linker High-Beam-Scheinwerfer |
| 24 | Leer |
| 25 | Leer |
| 26 | Nicht benutzt |
| 31 | 2011: Wiederaufladbares Energiespeichersystem (Hochspannungsbatterie) Kühlmittelpumpe
2012-2015: Nicht verwendet |
| 32 | 2011: Sensing DiagnosticModule – Run / Crank
2012-2015: Run / Crank-Sensing Diagnostic Module (SDM), Kombiinstrument, Beifahrerairbag-Anzeige, automatisches Dimmen im Rückspiegel (falls vorhanden) |
| 33 | 2011: Run / Crank für das Kraftstoffsystem-Steuermodul / Vehicle Integration Control Module
2012-2015: Run / Crank für das Vehicle Integration Control Module |
| 34 | Steuergerät für Fahrzeugintegration – Batterie |
| 35 | 2011: LeistungselektronikKühlmittelpumpe 2012-2015: Nicht verwendet |
| 36 | 2011: Nicht verwendet
2012-2015: Leistungselektronik-Kühlmittelpumpe |
| 37 | Kabinenheizungs-Steuermodul |
| 38 | 2011: leer
2012-2015: Kühlmittelpumpe des wiederaufladbaren Energiespeichersystems (Hochspannungsbatterie) |
| 39 | Steuermodul des wiederaufladbaren Energiespeichersystems (Hochspannungsbatterie) |
| 40 | Scheibenwaschanlage vorne |
| 41 | Rechter Fernlichtscheinwerfer |
| 46 | Leer |
| 47 | Leer |
| 49 | Leer |
| 50 | 2011: Rückfahrkamera – Laufen / Kurbeln (falls vorhanden)
2012-2015: Laufen / Kurbeln – Rückfahrkamera, Zubehör-Leistungsmodul |
| 51 | 2011: Laufen / Kurbeln für ABS / wiederaufladbares Energiespeichersystem (Hochspannungsbatterie) / Ladegerät
2012-2015: Laufen / Kurbeln für ABS / wiederaufladbares Energiespeichersystem (Hochspannungsbatterie) |
| 52 | Motorsteuergerät / Getriebesteuergerät -Run / Kurbel |
| 53 | Traktions-Wechselrichtermodul – Laufen / Kurbeln |
| 54 | 2011: Betrieb / Kurbel für Klimaanlagen-Steuermodul / Kombiinstrument / Beifahrerairbag-Anzeige / Zubehör-Leistungsmodul
2012-2015: Lauf / Kurbel – Kraftstoffsystem-Steuermodul, Klimaanlagen-Steuermodul, Bordladegerät |
| J-Case-Sicherungen | |
| 16 | 2011: Leer 2012-2015: LUFT-Magnet (nur PZEV) |
| 18 | Leer |
| 19 | Fensterheber – Vorderseite |
| 20 | Leer |
| 21 | Elektronisches Steuergerät Antiblockiersystem |
| 23 | 2011-2013: Ladeanschlusstür 2014-2015: Leer |
| 27 | 2011: Leer 2012-2015: LUFTPumpe (nur PZEV) |
| 28 | Leer |
| 29 | Leer |
| 30 | Antiblockiersystem Motor |
| 42 | Lüfter – Richtig |
| 43 | Frontwischer |
| 44 | Ladegerät |
| 45 | Leer |
| 48 | Lüfter – links |
| Mini-Relais | |
| 3 | Antriebsstrang |
| 4 | Beheizte Spiegel |
| 7 | Leer |
| 9 | 2011: Leer 2012-2015: LUFTPumpe (nur PZEV) |
| 11 | Leer |
| 12 | Leer |
| 13 | Leer |
| 14 | Laufen / Kurbeln |
| Mikrorelais | |
| 1 | Leer |
| 2 | 2011: Leer 2012-2015: LUFT-Magnet (nur PZEV) |
| 6 | Leer |
| 8 | Leer |
| 10 | Leer |
| Ultra Micro Relais | |
| 5 | 2011-2013: Ladeanschlusstür 2014-2015: Leer |
Position des Sicherungskastens
Es befindet sich hinter einer Abdeckung auf der linken Seite des hinteren Fachs.
ad vertisements

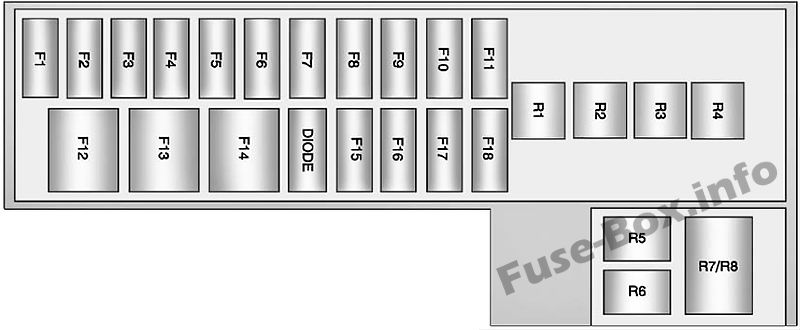

Sicherungskastendiagramm
2011-2012
2013-2015
Zuordnung der Sicherungen und Relais im Gepäckraum
| № | Verwendung |
|---|---|
| F1 | Leer |
| F2 | Steuersystem für das Kraftstoffsystem |
| F3 | Passives Start- / Passives Eingabemodul |
| F4 | Sitzheizung (falls vorhanden) |
| F5 | Fahrertürschalter (Außenrückspiegel / Ladeanschluss Türentriegelung / Tankanforderung / Fahrerfensterschalter) |
| F6 | Kraftstoff (Tagesventil und Verdunstungsleckprüfmodul) |
| F7 | Zubehör Lüfter des Leistungsmoduls |
| F8 | Verstärker (falls vorhanden) |
| F9 | Leer |
| F10 | Geregelte Spannungsregelung / Einparkhilfe vorne und hinten (falls vorhanden) |
| F11 | Horn |
| F12 | Heckscheibenfenster |
| F13 | Elektrische Feststellbremse |
| F14 | Defog hinten |
| F15 | Leer |
| F 16 | Lukenfreigabe |
| F17 | Leer |
| F18 | Leer |
| Relais | |
| R1 | Defog hinten |
| R2 | Lukenfreigabe |
| R3 | Leer |
| R4 | Leer |
| R5 | Leer |
| R6 | Leer |
| R7 / R8 | 2013-2015: Horn |
| R7 | 2011-2012: Leer |
| R8 | 2011-2012: Horn |
| Dioden | |
| DIODE | Leer |
