In diesem Artikel betrachten wir den Chevrolet Volt der zweiten Generation, der von 2016 bis 2019 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme von Chevrolet Volt 2016, 2017, 2018 und 2019 , um Informationen über die Position der Sicherungsbleche im Auto zu erhalten. und lernen Sie die Zuordnung jeder Sicherung (Sicherungslayout) und jedes Relais kennen.
Sicherungslayout Chevrolet Volt 2016-2019 ..
Sicherungen des Zigarettenanzünders ( Steckdose) im Chevrolet Volt sind die Leistungsschalter CB1 (vordere Hilfssteckdose) und CB2 (hintere Hilfssteckdose) im Sicherungskasten der Instrumententafel.

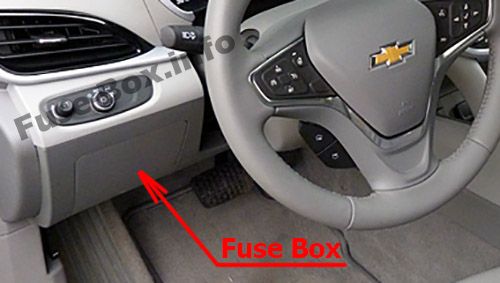

Position des Sicherungskastens
Es befindet sich auf der Fahrerseite der Instrumententafel hinter der Abdeckung.
Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais in der Instrumententafel (2016-2019)
| № | Verwendung |
|---|---|
| F1 | Leer |
| F2 | Leer |
| F3 | Leer |
| F4 | Gebläse für Heizung, Lüftung und Klimaanlage |
| F5 | Körpersteuerungsmodul 2 |
| F6 | Leer |
| F7 | 2016-2017: Leer 2018-2019: CGM |
| F8 | Körpersteuerungsmodul 3 |
| F9 | Kraftstoffpumpenmodul |
| F10 | Leer |
| F11 | Leer |
| F12 | Leer |
| F13 | Leer |
| F14 | Leer |
| F15 | Leer |
| F 16 | Leer |
| F17 | Datenübertragungsstecker |
| F18 | Körpersteuerungsmodul 7 |
| F19 | Cluster |
| F20 | Karosseriesteuergerät 1 |
| F21 | Körpersteuerungsmodul 4 |
| F22 | Karosseriesteuergerät 6 |
| F23 | OnStar |
| F24 | Airbag |
| F25 | Anzeige |
| F26 | 2016-2018: Infotainment 2019: Universeller serieller Bus |
| F27 | Leer |
| F28 | Leer |
| F29 | Overhead-Konsole |
| F30 | Radio / Infotainment |
| F31 | Lenkradsteuerung |
| F32 | Karosseriesteuergerät 8 |
| F33 | Heizung, Lüftung und Klimaanlage / Integrierter Lichtsolarsensor |
| F34 | Passiver Eintrag / Passiver Start |
| F35 | Verschluss hinten |
| F36 | Ladegerät |
| F37 | Leer |
| F38 | Leer |
| F39 | Leer |
| F40 | Leer |
| F41 | Leer |
| F42 | Leer |
| Leistungsschalter | |
| CB1 | Vordere Hilfssteckdose |
| CB2 | Hintere Hilfssteckdose |
| Relais | |
| R1 | Leer |
| R2 | Beibehaltene Zubehörleistung |
| R3 | Luke |
| R4 | Leer |
| R5 | Leer |

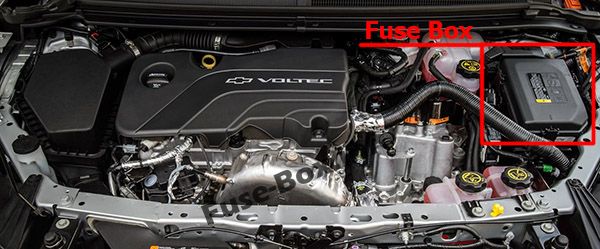

Position des Sicherungskastens
Es befindet sich im Motorraum auf der Fahrerseite.
ad vertisements

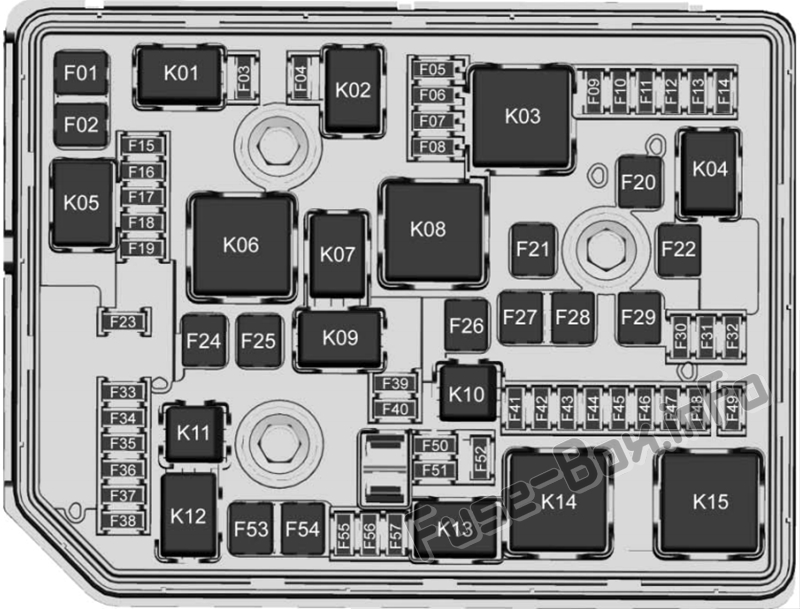

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais im Motorraum (2016-2019)
| № | Verwendung |
|---|---|
| F01 | Leer |
| F02 | Leer |
| F03 | Nicht nach Hause gehen |
| F04 | Motorsteuerungsmodul |
| F05 | Aeroshutter |
| F06 | Traktionsleistungswechselrichtermodul 1 |
| F07 | Traktionswechselrichtermodul 2 |
| F08 | Motorsteuerungsmodul |
| F09 | Steuergerät für Klimaanlage |
| F10 | Steuermodul für Fahrzeugintegration |
| F11 | Elektrische Bremskraftverstärkung |
| F12 | Wiederaufladbares Energiespeichersystem |
| F13 | Steuermodul für Kabinenheizung |
| F14 | Steuermodul für Kühlmittelheizung |
| F15 | Emissionen |
| F 16 | Zündspulen |
| F17 | Motorsteuerungsmodul |
| F18 | Leer |
| F19 | Leer |
| F20 | Elektrische Bremskraftverstärkung |
| F21 | Frontscheibenwischer |
| F22 | Antiblockiersystempumpe |
| F23 | Scheibenwischer vorne |
| F24 | Leer |
| F25 | Leer |
| F26 | Leer |
| F27 | Antiblockiersystemmodul |
| F28 | Linkes Fensterheber |
| F29 | Heckscheiben-Defogger |
| F30 | Beheizte Spiegel |
| F31 | Leer |
| F32 | Variable Funktionen |
| F33 | Leer |
| F34 | Horn |
| F35 | Wiederaufladbares Energiespeichersystem für Kühlmittel |
| F36 | Rechter Fernlichtscheinwerfer |
| F37 | Linker Fernlichtscheinwerfer |
| F38 | Leer |
| F39 | Leer |
| F40 | Leer |
| F41 | Sonstiges laufen, kurbeln |
| F42 | Laufen, kurbeln 3 |
| F43 | Leer |
| F44 | Spannung Strom Temperatur Modul laufen, Kurbel |
| F45 | Beheiztes Lenkrad |
| F46 | Steuergerät für Fahrzeugintegration läuft, Kurbel |
| F47 | Leer |
| F48 | Leer |
| F49 | Leer |
| F50 | Leer |
| F51 | Leer |
| F52 | Motorsteuergerät / Traktionswechselrichtermodul |
| F53 | Linker Lüfter |
| F54 | Rechter Lüfter |
| F55 | Elektrische Pumpe |
| F56 | Leer |
| F57 | Leer |
| Relais | |
| K01 | Leer |
| K02 | Leer |
| K03 | Motorsteuerungsmodul |
| K04 | 2016-2018: Leer 2019: Fußgängerfreundliche Warnfunktion |
| K05 | Leer |
| K06 | Leer |
| K07 | Leer |
| K08 | Leer |
| K09 | Leer |
| K10 | Leer |
| K11 | Leer |
| K12 | Fernlichtscheinwerfer |
| K13 | Leer |
| K14 | Lauf, kurbel |
| K15 | Heckscheiben-Defogger |
| K16 | Hupenplatine |
| K17 | Leer |
| K18 | Leer |
| K19 | Leiterplattenrelais der Kühlmittelpumpe |
| K20 | Leer |
| K21 | Leer |
| K22 | Unterlegscheibe |
| K23 | Leer |

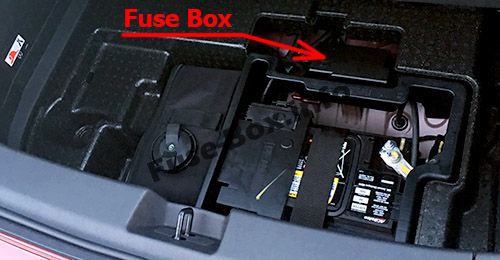

Position des Sicherungskastens
Es befindet sich in der Mitte des hinteren Fachs unter dem Ladeboden.
ad vertisements

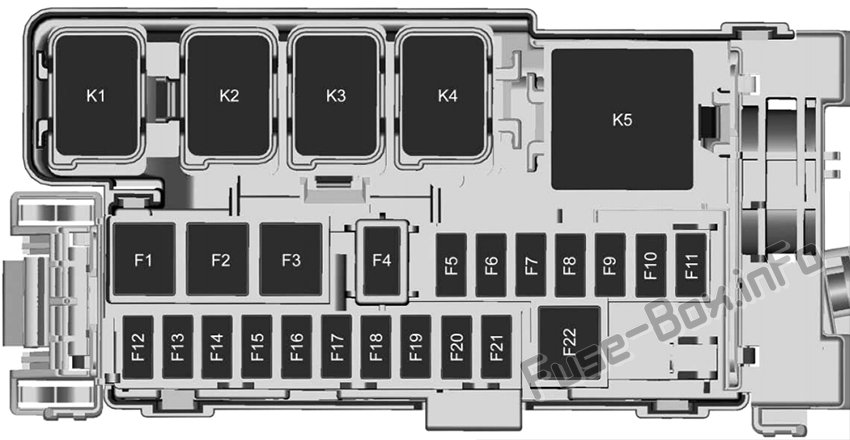

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais im Gepäckraum (2016-2019)
| № | Verwendung |
|---|---|
| F1 | 2016-2018: Leer 2019: Fahrersitz |
| F2 | Leer |
| F3 | Leer |
| F4 | 2016-2018: Leer 2019: Lendenwirbelsteuerung / Tastatur des Fahrers |
| F5 | Fußgängerschutz |
| F6 | On-Board-Lademodul |
| F7 | Beheizter Vordersitz |
| F8 | Beheizter Vordersitz |
| F9 | Fahrertür- / Spiegelschalter |
| F10 | Leer |
| F11 | Verstärker |
| F12 | Hintergrundbeleuchtung des Lenkradschalters |
| F13 | Leer |
| F14 | Leer |
| F15 | Leer |
| F 16 | Leer |
| F17 | Leer |
| F18 | Leer |
| F19 | Hinderniserkennung |
| F20 | Treibstoff |
| F21 | Beheizter Rücksitz |
| F22 | Richtige elektrische Fensterheber |
