In diesem Artikel betrachten wir den Citroën C1 der ersten Generation, der von 2005 bis 2014 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme von Citroen C1 2007, 2008, 2009, 2010, 2011, 2012 und 2013 , um Informationen über den Standort des zu erhalten Sicherungsklappen im Fahrzeug und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Citroën C1 2005-2013
Die Sicherung des Zigarettenanzünders (Steckdose) ist die Sicherung Nr. 11 im Sicherungskasten der Instrumententafel (seit 2012 auch Nr. 15 hinter der Instrumententafel).
Position des Sicherungskastens

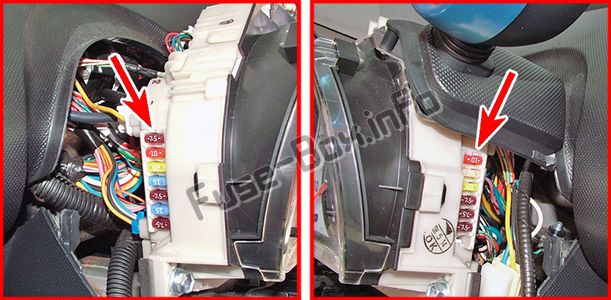

Die Sicherungskästen befinden sich unter der Instrumententafelverkleidung und neben der Batterie im Motorraum.
Instrumententafel
Diese befinden sich auf jeder Seite der Instrumententafel unter der Verkleidung.

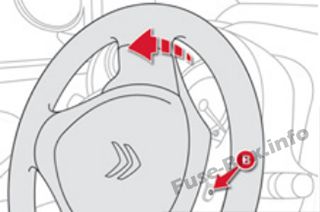

Drehen Sie das Lenkrad nach links und entfernen Sie die Schraube B.

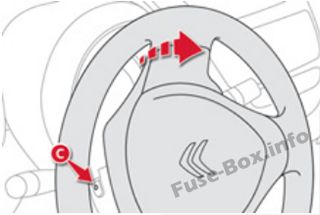

Drehen Sie das Lenkrad nach rechts und entfernen Sie die Schraube C.

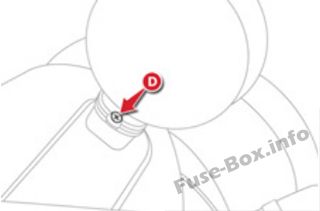

Lösen Sie für den Drehzahlmesser die dahinter befindliche Schraube D teilweise.

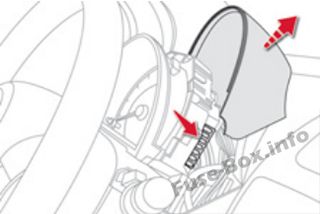

Heben Sie die Instrumententafelverkleidung und gegebenenfalls die Drehzahlmesserverkleidung an, um Zugang zu den Sicherungen links und rechts zu erhalten.

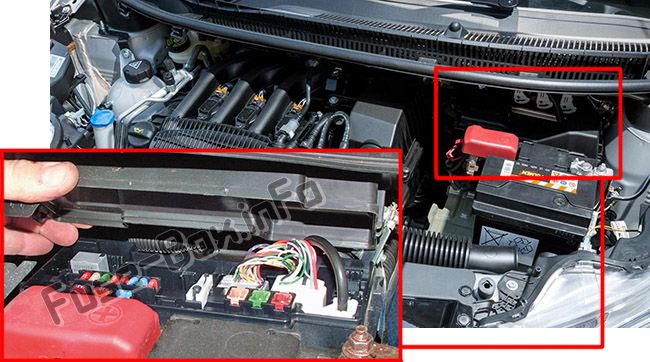

Motorraum
Lösen Sie die Abdeckung und drücken Sie rechts auf Lasche E, um Zugang zu den Sicherungen zu erhalten.
Sicherungskastendiagramme
ad vertisements
2007
Instrumententafel

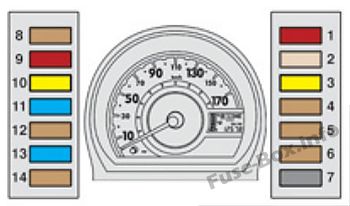

Zuordnung der Sicherungen in der Instrumententafel (2007)
| № | Bewertung | Funktionen |
|---|---|---|
| 1 | 10 A | Bremslichter, ABS, SensoDrive-Getriebe |
| 2 | 25 A. | Zentralverriegelung / Entriegelung |
| 3 | 20 A. | Beheizte Heckscheibe |
| 4 | 7,5 A. | Rückleuchten – Kennzeichenleuchten – Instrumententafel – Display |
| 5 | 7,5 A. | Diagnosebuchse |
| 6 | 7,5 A. | Nebelschlussleuchten – Instrumententafel – SensoDrive-Getriebe |
| 7 | – – | Nicht benutzt |
| 8 | 7,5 A. | ABS – Servolenkung – Klimaanlage – Lüfter |
| 9 | 10 A | Rückleuchten – Zentralverriegelung / -entriegelung – Elektrische Fensterheber – Beheizte Heckscheibe – Geschwindigkeitsanzeige – Klimaanlage – Heizung – Drehzahlmesser (Option) |
| 10 | 20 A. | Scheibenwischer und Heckscheibe abwischen |
| 11 | 15 A. | Radio – Elektronische Wegfahrsperre – 12V Zubehörbuchse (max. 120 W) |
| 12 | 7,5 A. | Wischen der Windschutzscheibe und der Heckscheibe – ABS – Servolenkung – Zentralverriegelung / -entriegelung -Klimaanlage – Elektrische Fensterheber – Beheizte Heckscheibe – Geschwindigkeitsanzeige – Lüfter – Drehzahlmesser (Option) |
| 13 | 15 A. | Instrumententafel – Motorsteuergerät – Airbags – SensoDrive-Getriebe – Elektronische Wegfahrsperre |
| 14 | 7,5 A. | Klimaanlage |
Wenden Sie sich bei Scheibenwischern und Fenstern an einen CITROËN-Händler
Motorraum
Zuordnung der Sicherungen im Motorraum (2007)
| № | Bewertung | Funktionen |
|---|---|---|
| 1 | 50 A. | SensoDrive-Getriebe – Lüfter (Dieselmotor) |
| 2 | 20 A. | Scheinwerfer mit Tagfahrleuchten |
| 3 | 25 A. | ABS-Steuergerät |
| 3 | 30 A. | ESP-Steuereinheit |
| 4 | 30 A. | Zündschalterversorgung |
| 5 | 10 A | Warnblinker – Warnleuchten der Instrumententafel – Fahrtrichtungsanzeiger |
| 6 | 10 A | Scheinwerfer |
| 7 | 15 A. | Geschwindigkeitsanzeige – Innenleuchte – Radio – Instrumententafel – Drehzahlmesser (Option) |
| 8 | 15 A / 25 A. | Benzin- / Dieselmotor-ECU |
| 9 | 10 A | Horn |
| 10 | 7,5 A. | Lüfter (Benzin) |
| 11 | 40 A. | Abs |
| 11 | 50 A. | ESP |
| 12 | 15 A. | Servolenkung |
2008
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2008)
| № | Bewertung | Funktionen |
|---|---|---|
| 1 | 10 A | Bremslichter – ABS – Getriebe „SensoDrive“ |
| 2 | 25 A. | Zentralverriegelung / Entriegelung |
| 3 | 20 A. | Demisting des hinteren Bildschirms |
| 4 | 7,5 A. | Rücklichter – Kennzeichenleuchten – Instrumententafel – Display |
| 5 | 7,5 A. | Diagnosebuchse |
| 6 | 7,5 A. | Nebelschlussleuchte – Instrumententafel – Getriebe „SensoDrive“ |
| 7 | – – | Nicht benutzt |
| 8 | 7,5 A. | ABS – Servolenkung – Klimaanlage – Lüfterbaugruppe |
| 9 | 10 A | Rücklichter – Zentralverriegelung / -entriegelung – Elektrische Fensterheber – Demontage der Heckscheibe – Geschwindigkeitsmesser – Klimaanlage – Heizung – Drehzahlmesser |
| 10 | 20 A. | Scheibenwischer vorne und hinten |
| 11 | 15 A. | Audiogeräte – Elektronische Wegfahrsperre – 12-V-Steckdose (max. 120 W) |
| 12 | 7,5 A. | Demontage der Heckscheibe – ABS – Lüfterbaugruppe – Scheibenwischer vorn und hinten – Servolenkung – Zentralverriegelung / -entriegelung – Klimaanlage – Elektrische Fensterheber – Tachometer – Drehzahlmesser |
| 13 | 15 A. | Airbag – Motorsteuergerät – Elektronische Wegfahrsperre – Getriebe „SensoDrive“ – Instrumententafel |
| 14 | 7,5 A. | Klimaanlage |
| 15* | 40 A. | Zubehör – Demontage – ABS – Relais für Lüfterbaugruppe – Scheibenwischer vorne und hinten |
| 16 * | 30 A. | Elektrische Fensterheber |
| 17 * | 40 A. | Heizung – Klimaanlage |
| * Sicherungen befinden sich hinter der Instrumententafel. Um sie zu ändern, wenden Sie sich an einen CITROËN-Händler. |
Motorraum
Zuordnung der Sicherungen im Motorraum (2008)
| № | Bewertung | Funktionen |
|---|---|---|
| 1 | 50 A. | Getriebe „SensoDrive“ – Lüfterbaugruppe (Diesel) |
| 2 | 10 A | Scheinwerfer |
| 2 | 20 A. | Scheinwerfer mit Tageslicht |
| 3 | 30 A. | ABS / ESP-Steuergerät |
| 4 | 30 A. | Zündschalterversorgung |
| 5 | 10 A | Warnblinkanlage – Warnleuchte für die Instrumententafel – Fahrtrichtungsanzeiger |
| 6 | 10 A | Scheinwerfer |
| 7 | 15 A. | Innenbeleuchtung – Tachometer – Audiogeräte – Instrumententafel – Drehzahlmesser |
| 8 | 15 A / 25 A. | Steuergerät für Benzin- / Dieselmotoren |
| 9 | 10 A | Horn |
| 10 | 30 A. | Lüfterbaugruppe (Benzin) |
| 11 | 50 A. | ABS / ESP |
| 12 | 50 A. | Servolenkung |
2010
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2010)
| № | Bewertung | Funktionen |
|---|---|---|
| 1 | 10 A | Bremslichter – ABS – Getriebe „SensoDrive“ |
| 2 | 25 A. | Zentralverriegelung / Entriegelung |
| 3 | 20 A. | Demisting des hinteren Bildschirms |
| 4 | 7,5 A. | Rücklichter – Kennzeichenleuchten – Instrumententafel – Display |
| 5 | 7,5 A. | Diagnosebuchse |
| 6 | 7,5 A. | Nebelschlussleuchte – Instrumententafel – Getriebe „SensoDrive“ |
| 7 | – – | Nicht benutzt |
| 8 | 7,5 A. | ABS – Servolenkung – Klimaanlage – Lüfterbaugruppe |
| 9 | 10 A | Rücklichter – Zentralverriegelung / -entriegelung – Elektrische Fensterheber – Demontage der Heckscheibe – Geschwindigkeitsmesser – Klimaanlage – Heizung – Drehzahlmesser |
| 10 | 20 A. | Scheibenwischer vorne und hinten |
| 11 | 15 A. | Audiogeräte – Elektronische Wegfahrsperre – 12-V-Steckdose (max. 120 W) |
| 12 | 7,5 A. | Demontage der Heckscheibe – ABS – Lüfterbaugruppe – Scheibenwischer vorn und hinten – Servolenkung – Zentralverriegelung / -entriegelung – Klimaanlage – Elektrische Fensterheber – Tachometer – Drehzahlmesser |
| 13 | 15 A. | Airbag – Motorsteuergerät – Elektronische Wegfahrsperre – Getriebe „SensoDrive“ – Instrumententafel |
| 14 | 7,5 A. | Klimaanlage |
| 15* | 40 A. | Zubehör – Demontage – ABS – Relais für Lüfterbaugruppe – Scheibenwischer vorne und hinten |
| 16 * | 30 A. | Elektrische Fensterheber |
| 17 * | 40 A. | Heizung – Klimaanlage |
| * Sicherungen befinden sich hinter der Instrumententafel. Um sie zu ändern, wenden Sie sich an einen CITROËN-Händler. |
Motorraum
Zuordnung der Sicherungen im Motorraum (2010)
| № | Bewertung (A) | Funktionen |
|---|---|---|
| 1 | 50 | Getriebe „SensoDrive“ |
| 2 | 10 | Scheinwerfer |
| 2 | 20 | Scheinwerfer mit Tagfahrleuchten |
| 3 | 30 | ABS / ESP-Steuergerät |
| 4 | 30 | Zündschalterversorgung |
| 5 | 10 | Warnblinkanlage – Warnleuchten der Instrumententafel – Fahrtrichtungsanzeiger |
| 6 | 10 | Scheinwerfer |
| 7 | 15 | Innenleuchte – Tachometer – Audiogeräte – Instrumententafel – Drehzahlmesser |
| 8 | 15/25 | Steuergerät für Benzin- / Dieselmotoren |
| 9 | 10 | Horn |
| 10 | 30 | Lüfterbaugruppe (Benzin) |
| 11 | 50 | ABS / ESP |
| 12 | 50 | Servolenkung |
2012
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2012)
| № | Bewertung (A) | Funktionen |
|---|---|---|
| 1 | 10 | Bremsleuchten – ABS – Elektronisches Getriebe |
| 2 | 25 | Zentralverriegelung / -entriegelung – Fernbedienung |
| 3 | 20 | Demisting des hinteren Bildschirms |
| 4 | 7.5 | Rückleuchten – Kennzeichenleuchten – Instrumententafel – Bildschirm – Scheinwerfereinstellung – LED-Tagfahrleuchten – Seitenleuchten |
| 5 | 7.5 | Diagnosebuchse |
| 6 | 7.5 | Elektronisches Getriebe – Nebelschlussleuchte – ESP – LED-Tagfahrleuchten – Instrumententafel – Drehzahlmesser |
| 7 | – – | Nicht benutzt |
| 8 | 7.5 | ABS / ESP – Servolenkung – Lüfterbaugruppe |
| 9 | 10 | Rückfahrscheinwerfer – Zentralverriegelung / -entriegelung – Elektrische Fensterheber – Entnebelung der Heckscheibe – Tachometer – Klimaanlage – Heizung – Drehzahlmesser – Fernbedienung |
| 10 | 20 | Front- und Heckwischer und Bildschirmwäsche |
| 11 | 15 | Audiogeräte -12 V-Buchse (max. 120 W) |
| 12 | 7.5 | Beheizte Heckscheibe – ABS – Lüfterbaugruppe – Scheibenwischer und Bildschirmwaschanlage vorn und hinten – Servolenkung – Zentralverriegelung / -entriegelung – Klimaanlage – Heizung – Elektrische Fensterheber – Tachometer – Drehzahlmesser – Fernbedienung – Rückfahrleuchte |
| 13 | 15 | Airbag – Kraftstoffeinspritzsystem – Elektronisches Getriebe – Instrumententafel – Drehzahlmesser – LED-Tagfahrleuchten |
| 14 | 7.5 | Klimaanlage – Heizung |
| 15* | 40 | Audiosystem -12-V-Buchse – Scheibenwischer vorne und hinten – Servolenkung – ABS / ESP – Lüfterbaugruppe |
| 16 * | 30 | Elektrische Fensterheber |
| 17 * | 40 | Klimaanlage – Heizung |
| * Sicherungen befinden sich hinter der Instrumententafel. Um sie zu ändern, wenden Sie sich an einen CITROËN-Händler oder eine qualifizierte Werkstatt. |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2012)
| № | Bewertung (A) | Funktionen |
|---|---|---|
| 1 | 5 | LED-Tagfahrleuchten |
| 2 | 20 | Nebelscheinwerfer |
| 3 | 10 | Linke vordere Lampe |
| 4 | 10 | Rechte vordere Lampe |
| 5 | 7.5 | Elektronisches Getriebe – Kraftstoffeinspritzsystem |
| 6 | 7.5 | Elektronisches Getriebe – Kraftstoffeinspritzsystem |
| 7 | 30 | LED-Tagfahrleuchten – Nebelscheinwerfer |
| 8 | 25 | Abs |
| 8 | 30 | ABS / ESP (mit VSC) |
| 9 | 30 | Anlasser – Beheizte Heckscheibe – ABS – Lüfterbaugruppe – Front- und Heckscheibenwischer und Bildschirmwäsche – Servolenkung – Zentralverriegelung / -entriegelung – Klimaanlage – Heizung – Elektrische Fensterheber – Tachometer – Drehzahlmesser – Fernbedienung – Rückfahrscheinwerfer – Airbag – Kraftstoff Einspritzsystem – Elektronisches Getriebe – Instrumententafel – LED-Tagfahrleuchten |
| 10 | 10 | Warnblinkanlage – Instrumententafel – Drehzahlmesser – Fahrtrichtungsanzeiger |
| 11 | 20 | Linke vordere Lampe – rechte vordere Lampe |
| 12 | 15 | Innenleuchte – Tachometer – Audiosystem – Instrumententafel – Drehzahlmesser |
| 13 | 15 | Kraftstoffeinspritzsystem – Lüfterbaugruppe |
| 14 | 10 | Horn |
| 15 | 7.5 | Ersatzsicherung |
| 16 | 10 | Ersatzsicherung |
| 17 | 15 | Ersatzsicherung |
| 18 | 50 | Elektronisches Getriebe |
| 19 | 30/40 | Lüfterbaugruppe |
| 20 | 40 | Abs |
| 20 | 50 | ABS / ESP (mit VSC) |
| 21 | 50 | Servolenkung |
