In diesem Artikel betrachten wir den Citroën C1 der zweiten Generation, der von 2014 bis heute erhältlich ist. Hier finden Sie Sicherungskastendiagramme des Citroen C1 2014, 2015 und 2016 , Informationen zur Position der Sicherungsklappen im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungslayout Citroën C1 2014-2019 ..
Die Sicherung des Zigarettenanzünders (Steckdose) im Citroen C1 ist die Sicherung №9 im Sicherungskasten der Instrumententafel.
Position des Sicherungskastens
Sicherungskasten des Armaturenbretts

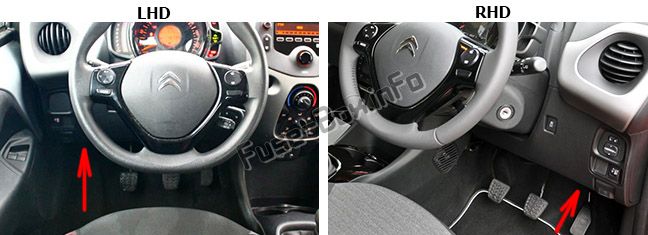

Es befindet sich unter dem Armaturenbrett (Fahrerseite).
Lösen Sie die Kunststoffabdeckung unter dem Armaturenbrett, um Zugang zu den Sicherungen zu erhalten.

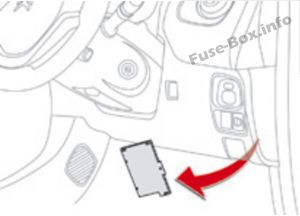

Fahrzeuge mit Linkslenkung

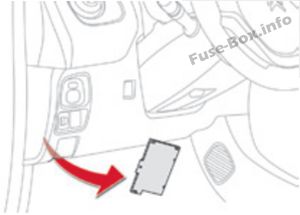

Fahrzeuge mit Rechtslenkung

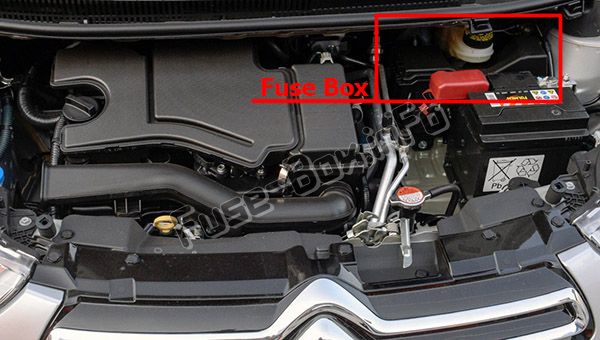

Motorraum

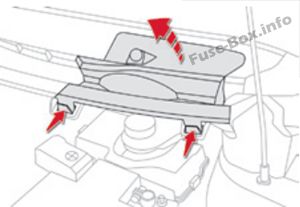

Lösen Sie die Kunststoffabdeckung unter der Windschutzscheibe, indem Sie auf die beiden Riegel drücken.
Lösen Sie die Sicherungskastenabdeckung, indem Sie auf die Lasche rechts drücken, um Zugang zu den Sicherungen zu erhalten.
Sicherungskastendiagramme
ad vertisements
2014, 2015
Instrumententafel

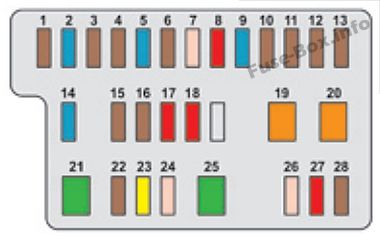

Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2014, 2015)
| № | Bewertung (A) | Funktionen |
|---|---|---|
| 1 | 5 | Kraftstoffeinspritzsystem – Audiosystem – VSC-System |
| 2 | 15 | Screenwash vorne und hinten |
| 3 | 5 | Hauptverteiler – Instrumententafel – Bildschirm – Klimaanlage – Beheizte Heckscheibe und Türspiegelheizung – Beheizte Sitze – Elektrisches Stoffdach – Audiosystem |
| 4 | 5 | Elektrische Servolenkung – Stop & Start |
| 5 | 15 | Heckscheibenwischer |
| 6 | 5 | Lüfter – ABS-System ESP – VSC-System |
| 7 | 25 | Frontscheibenwischer |
| 8 | 10 | Beheizte Außenspiegel |
| 9 | 15 | 12-V-Steckdose (max. 120 W) |
| 10 | 7.5 | Türspiegel – Audiosystem – Stop & Start – Instrumententafel – Anzeigebildschirm |
| 11 | 5 | Lenkschloss – Kraftstoffeinspritzsystem – Elektronisches Getriebe |
| 12 | 7.5 | Airbags |
| 13 | 5 | Instrumententafel – Bildschirm – Stop & Start |
| 14 | 15 (VTi 68 Motor) | Lenkung – Kraftstoffeinspritzsystem – Bremsleuchten |
| 14 | 7,5 (VTi 82 Motor) | Lenkung – Kraftstoffeinspritzsystem – Bremsleuchten |
| 15 | 7,5 (VTi 68 Motor) | Kraftstoffeinspritzsystem – Stop & Start |
| 15 | 10 (VTi 82 Motor) | Kraftstoffeinspritzsystem – Stop & Start |
| 16 | 7.5 | Motordiagnose |
| 17 | 10 | Bremsleuchten – Dritte Bremsleuchte – Kraftstoffeinspritzsystem – ABS-System – VSC-System – Elektronisches Getriebe – Keyless Entry- und Startsystem |
| 18 | 10 | Seitenleuchten – Kennzeichenleuchten – Nebelscheinwerfer hinten – Nebelscheinwerfer vorne – Rückleuchten – Lichtdimmer |
| 19 | 40 | Klimaanlage |
| 20 | 40 | Klimaanlage – Selbstdiagnose des Motors – Seitenlampen – Kennzeichenleuchten – Nebelschlussleuchte – Nebelscheinwerfer hinten – Rückleuchten – Lichtdimmer – Bremsleuchten – Dritte Bremsleuchte – Kraftstoffeinspritzsystem – ABS-System – VSC-System – Elektronisches Getriebe – „Keyless Entry and Startsystem – Elektrische Fensterheber |
| 21 | 30 | Kraftstoffeinspritzsystem – Stop & Start – Hauptverteiler |
| 22 (VTi 68 Motor) | 7,5 | Kraftstoffeinspritzsystem |
| 23 (VTi 68 Motor) | 20 | Kraftstoffeinspritzsystem – Stop & Start |
| 24 | 25 | Hauptverteilungseinheit |
| 25 | 30 | Elektrische Fensterheber |
| 26 | 25 | Elektrische Fensterheber |
| 27 | 10 | Klimaanlage |
| 28 | 5 | Nebelschlußleuchte |
ad vertisements
Motorraum

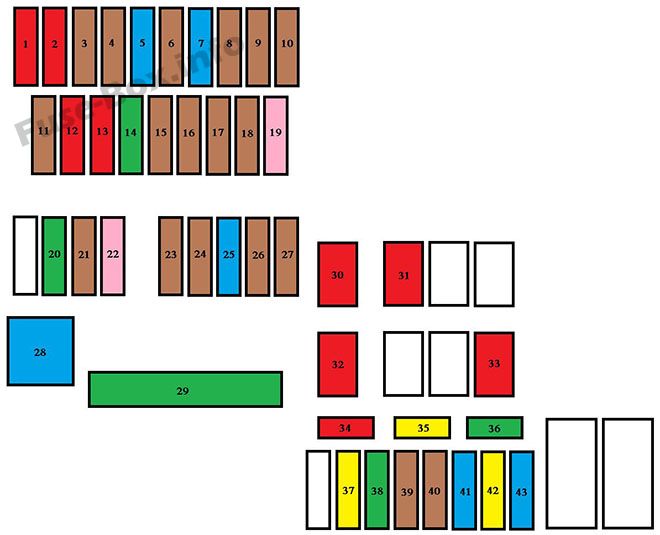

Zuordnung der Sicherungen im Motorraum (2014, 2015)
| № | Bewertung (A) | Funktionen |
|---|---|---|
| 1 | 10 | Abblendlicht rechts |
| 2 | 10 | Abblendlicht links – Scheinwerfereinstellung |
| 3 | 7.5 | Rechter Fernlicht |
| 4 | 7.5 | Linker Fernlicht |
| 5 (VTi 82 Motor) | 15 | Kraftstoffeinspritzsystem |
| 6 (VTi 82 Motor) | 7.5 | Kraftstoffeinspritzsystem |
| 7 (VTi 82 Motor) | 15 | Kraftstoffeinspritzsystem |
| 8 (VTi 82 Motor) | 7.5 | Lüfter |
| 9 | 7.5 | Klimaanlage |
| 10 (VTi 68 Motor) | 7.5 | Kraftstoffeinspritzsystem – Bremsleuchten – Dritte Bremsleuchte |
| 11 | 5 | Courtesy Lampe – Kofferraumlampe |
| 12 | 10 | Fahrtrichtungsanzeiger – Warnblinkanlage – Instrumententafel – Bildschirm |
| 13 | 10 | Horn |
| 14 | 30 | Verteilungseinheiten |
| 15 (VTi 68 Motor) | 7.5 | Elektronisches Getriebe |
| 16 | 7.5 | Kraftstoffeinspritzsystem |
| 17 | 7.0 | Keyless Entry und Startsystem |
| 18 (VTi 68 Motor) | 7.5 | Batterie |
| 19 | 25 | Kraftstoffeinspritzsystem – Lüfter |
| 20 | 30 | Anlasser |
| 21 | 7.5 | Lenkradschloss |
| 22 | 25 | Frontleuchten |
| 23 | 7.5 | Kraftstoffeinspritzsystem |
| 24 | 7.5 | Kraftstoffeinspritzsystem – Anlasser – Elektronisches Getriebe – Stop & Start |
| 25 | 15 | Audiosystem – „Keyless Entry and Starting“ -System |
| 26 | 7.5 | Instrumententafel – Bildschirm |
| 27 | 7.5 | VSC-System |
| 28 | 60 | Fahrgastraum Sicherungskasten |
| 29 (VTi 68 Motor) | 125 | Beheizte Heckscheibe und Türspiegelheizung – Beheizte Sitze (außer UK-Version) – Elektrisches Stoffdach – ABS-System – VSC-System – Lüfter – Nebelscheinwerfer – LED-Tagfahrleuchten (Diese Sicherung darf nur von einem CITROËN-Händler oder einem qualifizierten Händler ausgetauscht werden Werkstatt) |
| 30 | 50 | Elektronisches Getriebe |
| 30 | 40 | Stop & Start |
| 31 | 50 | Servolenkung |
| 32 | 50 (VTi 82 Motor) | Lüfter |
| 32 | 30 | Lüfter |
| 32 | 40 | Lüfter |
| 33 | 50 | ABS-System – VSC-System |
| 34 | 10 | Ersatzsicherung |
| 35 | 20 | Ersatzsicherung |
| 36 | 30 | Ersatzsicherung |
| 37 | 20 | Beheizte Heckscheibe und Türspiegelheizung |
| 38 | 30 | ABS-System – VSC-System |
| 39 | 7.5 | Nebelscheinwerfer – Instrumententafel – Bildschirm |
| 40 | 7.5 | LED-Tagfahrleuchten |
| 41 | 15 | Rechts beheizter Sitz (außer UK-Version) |
| 42 | 20 | Elektrisches Stoffdach |
| 43 | 15 | Links beheizter Sitz (außer UK-Version) |
2016
ad vertisements
Instrumententafel
Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2016)
| № | Bewertung (A) | Funktionen |
|---|---|---|
| 1 | 5 | Rückfahrscheinwerfer – Kraftstoffeinspritzsystem – Audiosystem – VSC-System |
| 2 | 15 | Screenwash vorne und hinten |
| 3 | 5 | Hauptverteiler – Instrumententafel – Bildschirm – Klimaanlage – Beheizte Heckscheibe und Türspiegelheizung – Beheizte Sitze – Elektrisches Stoffdach – Audiosystem |
| 4 | 5 | Elektrische Servolenkung – Stop & Start |
| 5 | 15 | Heckscheibenwischer |
| 6 | 5 | Lüfter – ABS-System – VSC-System |
| 7 | 25 | Frontscheibenwischer |
| 8 | 10 | Beheizte Außenspiegel |
| 9 | 15 | 12-V-Steckdose (max. 120 W) |
| 10 | 7.5 | Türspiegel – Audiosystem – Stop & Start – Instrumententafel – Anzeigebildschirm |
| 11 | 5 | Lenkschloss – Kraftstoffeinspritzsystem – Elektronisches Getriebe |
| 12 | 7.5 | Airbags |
| 13 | 5 | Instrumententafel – Bildschirm – Stop & Start |
| 14 | 15 (VTi 68 Motor) | Lenkung – Kraftstoffeinspritzsystem – Bremsleuchten |
| 14 | 7,5 (PureTech 82 Motor) | Lenkung – Kraftstoffeinspritzsystem – Bremsleuchten |
| 15 | 7,5 (VTi 68 Motor) | Kraftstoffeinspritzsystem – Stop & Start |
| 15 | 10 (PureTech 82 Motor) | Kraftstoffeinspritzsystem – Stop & Start |
| 16 | 7.5 | Motordiagnose |
| 17 | 10 | Bremsleuchten – Dritte Bremsleuchte – Kraftstoffeinspritzsystem -ABS-System – VSC-System – Elektronisches Getriebe – Keyless Entry- und Startsystem |
| 18 | 10 | Seitenlampen – Kennzeichenleuchten – Nebelscheinwerfer hinten – Rückleuchten – Lichtdimmer |
| 19 | 40 | Klimaanlage |
| 20 | 40 | Klimaanlage – Selbstdiagnose des Motors – Seitenlampen – Kennzeichenleuchten – Nebelschlussleuchte – Rückleuchten – Lichtdimmer – Bremsleuchten – Dritte Bremsleuchte – Kraftstoffeinspritzsystem -ABS-System – VSC-System – Elektronisches Getriebe – Keyless-Entry- und Startsystem – Elektrisch Fenster |
| 21 | 30 | Kraftstoffeinspritzsystem – Stop & Start – Hauptverteiler |
| 22 (VTi 68 Motor) | 7,5 | Kraftstoffeinspritzsystem |
| 23 (VTi 68 Motor) | 20 | Kraftstoffeinspritzsystem – Stop & Start |
| 24 | 25 | Hauptverteilungseinheit |
| 25 | 30 | Elektrische Fensterheber |
| 26 | 25 | Elektrische Fensterheber |
| 27 | 10 | Klimaanlage |
| 28 | 5 | Nebelschlußleuchte |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2016)
| № | Bewertung (A) | Funktionen |
|---|---|---|
| 1 | 10 | Abblendlicht rechts |
| 2 | 10 | Abblendlicht links – Scheinwerfereinstellung |
| 3 | 7.5 | Rechter Fernlicht |
| 4 | 7.5 | Linker Fernlicht |
| 5 (VTi 82 Motor) | 15 | Kraftstoffeinspritzsystem |
| 6 (VTi 82 Motor) | 7.5 | Kraftstoffeinspritzsystem |
| 7 (VTi 82 Motor) | 15 | Kraftstoffeinspritzsystem |
| 8 (VTi 82 Motor) | 7.5 | Lüfter |
| 9 | 7.5 | Klimaanlage |
| 10 (VTi 68 Motor) | 7.5 | Kraftstoffeinspritzsystem – Bremsleuchten – Dritte Bremsleuchte |
| 11 | 5 | Courtesy Lampe – Kofferraumlampe |
| 12 | 10 | Fahrtrichtungsanzeiger – Warnblinkanlage – Instrumententafel – Bildschirm |
| 13 | 10 | Horn |
| 14 | 30 | Verteilungseinheiten |
| 15 (VTi 68 Motor) | 7.5 | Elektronisches Getriebe |
| 16 | 7.5 | Kraftstoffeinspritzsystem |
| 17 | 7.0 | Keyless Entry und Startsystem |
| 18 (VTi 68 Motor) | 7.5 | Batterie |
| 19 | 25 | Kraftstoffeinspritzsystem – Lüfter |
| 20 | 30 | Anlasser |
| 21 | 7.5 | Lenkradschloss |
| 22 | 25 | Frontleuchten |
| 23 | 7.5 | Kraftstoffeinspritzsystem |
| 24 | 7.5 | Kraftstoffeinspritzsystem – Anlasser – Elektronisches Getriebe – Stop & Start |
| 25 | 15 | Audiosystem – „Keyless Entry and Starting“ -System |
| 26 | 7.5 | Instrumententafel – Bildschirm |
| 27 | 7.5 | VSC-System |
| 28 | 60 | Fahrgastraum Sicherungskasten |
| 29 (VTi 68 Motor) | 125 | Beheizte Heckscheibe und Türspiegelheizung – Beheizte Sitze (außer UK-Version) – Elektrisches Gewebedach – ABS-System – VSC-System – Lüfter – LED-Tagfahrleuchten (Diese Sicherung darf nur von einem CITROËN-Händler oder einer qualifizierten Werkstatt ausgetauscht werden.) |
| 30 | 50 | Elektronisches Getriebe |
| 30 | 40 | Stop & Start |
| 31 | 50 | Servolenkung |
| 32 | 50 (VTi 82 Motor) | Lüfter |
| 32 | 30 | Lüfter |
| 32 | 40 | Lüfter |
| 33 | 50 | ABS-System – VSC-System |
| 34 | 10 | Ersatzsicherung |
| 35 | 20 | Ersatzsicherung |
| 36 | 30 | Ersatzsicherung |
| 37 | 20 | Beheizte Heckscheibe und Türspiegelheizung |
| 38 | 30 | ABS-System – VSC-System |
| 39 | 7.5 | Instrumententafel – Bildschirm |
| 40 | 7.5 | LED-Tagfahrleuchten |
| 41 | 15 | Rechts beheizter Sitz (außer UK-Version) |
| 42 | 20 | Elektrisches Stoffdach |
| 43 | 15 | Beheizter Sitz für die linke Hand (außer UK-Version) |
