Hier finden Sie die Sicherungskasten-Belegung für den Citroën C4 Aircross der Baujahre 2012 bis 2017. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsbelegung Citroën C4 Aircross 2012-2017
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Citroën C4 Aircross?
- Was zeigt die Sicherungsbelegung?
- Weitere Citroën Sicherungskasten-Belegungen
Sicherungsbelegung Citroën C4 Aircross 2012-2017
Die Sicherungen des Zigarettenanzünders (Steckdose) im Citroen C4 Aircross sind die Sicherungen №13 (Zigarettenanzünder, Zubehörsteckdose) und №19 (Zubehörsteckdose) im Sicherungskasten der Instrumententafel.
Position des Sicherungskastens

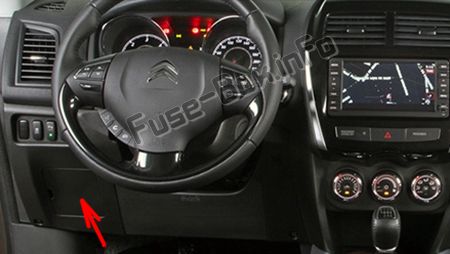

Fahrzeuge mit Linkslenkung: Der Sicherungskasten befindet sich im unteren Armaturenbrett (linke Seite) hinter der Abdeckung.
Öffnen Sie die Abdeckung und entfernen Sie sie vollständig, indem Sie sie in Ihre Richtung ziehen.

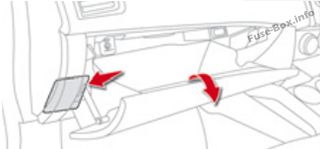

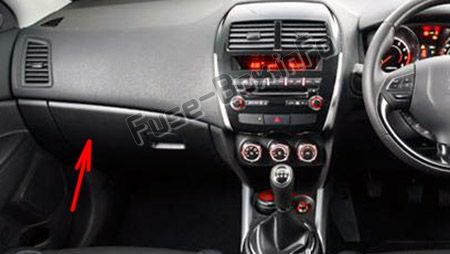

Fahrzeuge mit Rechtslenkung: Die Sicherungen befinden sich im unteren Armaturenbrett hinter dem Handschuhfach.
Öffnen Sie das Handschuhfach, schieben Sie die beiden Öffnungsführungen in Richtung Mitte, um die erste Verriegelung zu umgehen, halten Sie den Handschuhfachdeckel fest und kippen Sie ihn nach unten.
ad vertisements

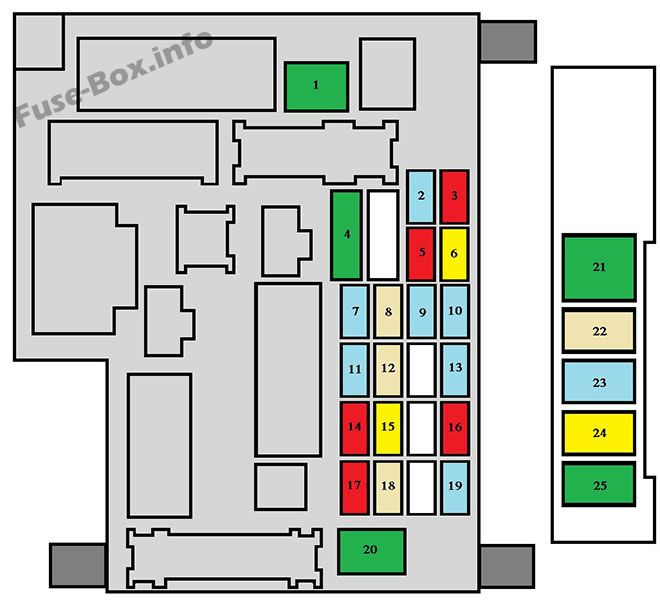

Sicherungsdiagramm
Zuordnung der Sicherungen im Feld Dashboard-Sicherung
| Nr | Bewertung | Funktionen |
|---|---|---|
| 1 * | 30 A. | Kabinenventilator. |
| 2 | 15 A. | Bremsleuchten, dritte Bremsleuchte. |
| 3 | 10 A | Nebelscheinwerfer hinten. |
| 4 | 30 A. | Scheibenwischer, Bildschirmwäsche. |
| 6 | 20 A. | Zentralverriegelung, elektrische Außenspiegel. |
| 7 | 15 A. | Audiogeräte, Telematik, USB-Gerät, Bluetooth-System. |
| 8 | 7,5 A. | Fernbedienungsschlüssel, Steuergerät für Klimaanlage, Instrumententafel, elektrische Fensterheber, Regen- und Sonnensensoren, Alarm, Schalttafel, am Lenkrad montierte Bedienelemente. |
| 9 | 15 A. | Instrumententafel und Innenbeleuchtung. |
| 10 | 15 A. | Warnblinkanlage. |
| 11 | 15 A. | Heckscheibenwischer. |
| 12 | 7,5 A. | Instrumententafel, Multifunktionsbildschirm, Parksensoren, Sitzheizung, beheizte Heckscheibe, elektrische Jalousie, automatische Scheinwerfereinstellung. |
| 13 | 15 A. | Zigarettenanzünder, Zubehörsteckdose. |
| 15 | 20 A. | Elektrische Jalousie. |
| 16 | 10 A | Türspiegel, Audiogeräte. |
| 18 | 7,5 A. | Rückfahrscheinwerfer. |
| 19 | 15 A. | Zubehörsteckdose. |
| 20 * | 30 A. | Elektrische Fensterheber. |
| 21 * | 30 A. | Beheizte Heckscheibe. |
| 22 | 7,5 A. | Beheizte Außenspiegel. |
| 24 | 25 A. | Fahrer- und Beifahrersitz. |
| 25 | 30 A. | Beheizte Sitze. |
| * Die Maxi-Sicherungen bieten zusätzlichen Schutz für die elektrischen Systeme. Alle Arbeiten an den Maxi-Sicherungen müssen von einem CITROËN-Händler oder einer qualifizierten Werkstatt durchgeführt werden |
ad vertisements
Position des Sicherungskastens

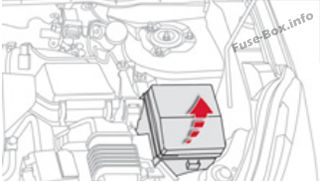

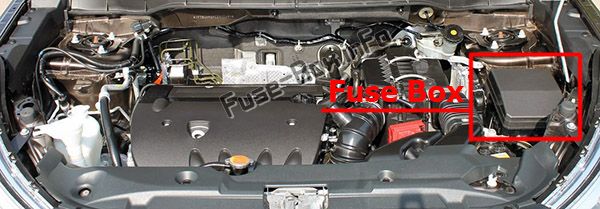

Es befindet sich im Motorraum (linke Seite).

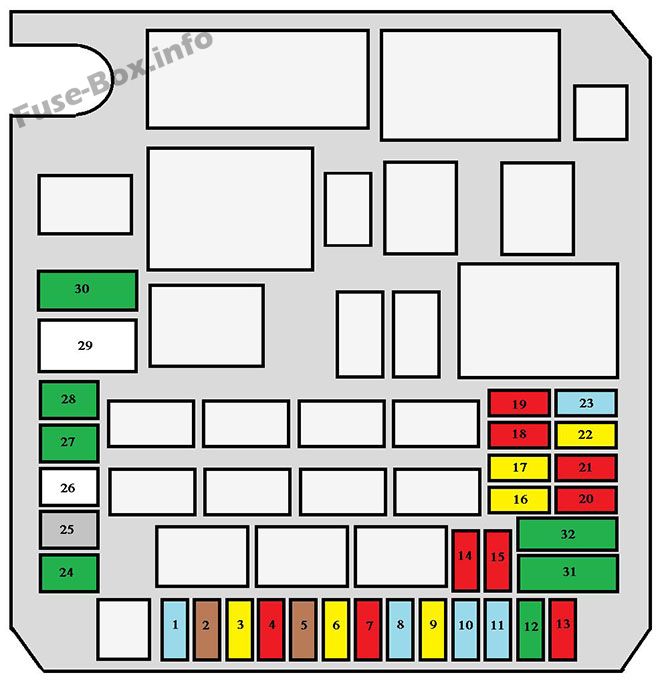

Sicherungsdiagramm
ad vertisements
Zuordnung der Sicherungen im Motorraum Sicherungskasten
| Nr | Bewertung | Funktionen |
|---|---|---|
| 1 | 15 A. | Nebelscheinwerfer. |
| 4 | 10 A | Horn. |
| 5 | 7,5 A. | Generator. |
| 6 | 20 A. | Scheinwerfer waschen. |
| 7 | 10 A | Klimaanlage. |
| 9 | 20 A. | Alarm. |
| 10 | 15 A. | Demisting, Scheibenwischer. |
| 11 | – – | Nicht benutzt. |
| 12 | – – | Nicht benutzt. |
| 13 | 10 A | Tagfahrleuchten. |
| 14 | 10 A | Scheinwerfer des linken Fernlichts. |
| 15 | 10 A | Rechter Fernlichtscheinwerfer. |
| 16 | 20 A. | Scheinwerfer links (Xenon). |
| 17 | 20 A. | Rechter Abblendlichtscheinwerfer (Xenon). |
| 18 | 10 A | Linker Abblendlichtscheinwerfer (Halogen), manuelle und automatische Scheinwerfereinstellung. |
| 19 | 10 A | Rechter Abblendlichtscheinwerfer (Halogen). |
| 31 | 30 A. | Audio-Verstärker. |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Citroën C4 Aircross?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
