In diesem Artikel betrachten wir den Citroën C4 Picasso der zweiten Generation, der von 2013 bis heute erhältlich ist. Hier finden Sie Sicherungskastendiagramme des Citroen C4 Picasso II 2013, 2014, 2015, 2016, 2017 und 2018 , Informationen zur Position der Sicherungsfelder im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Citroën C4 Picasso II 2013-2018
Konfigurationen:
Die Art der elektrischen Anlage des Fahrzeugs hängt von der Ausstattung ab. Öffnen Sie die Motorhaube, um den Typ des elektrischen Systems in Ihrem Fahrzeug zu ermitteln: Das Vorhandensein eines zusätzlichen Sicherungskastens vor der Batterie zeigt an, dass es sich um Typ 2 handelt. Das elektrische System des Typs 1 hat keine Sicherungen vor der Batterie.
Sicherungskästen des Armaturenbretts

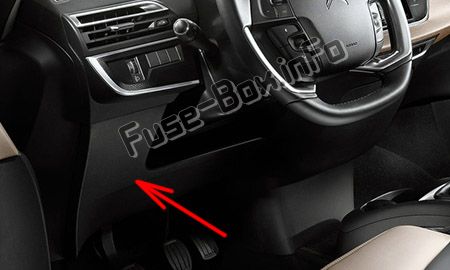

Fahrzeuge mit Linkslenkung: Der Sicherungskasten befindet sich im unteren Armaturenbrett (linke Seite).

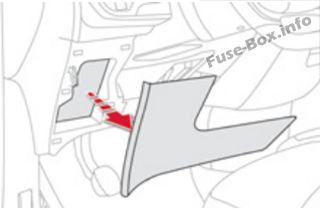

Lösen Sie die Abdeckung, indem Sie oben rechts und dann links ziehen. Lösen Sie die Abdeckung vollständig, indem Sie vorsichtig in die durch den Pfeil angegebene Richtung ziehen.
Fahrzeuge mit Rechtslenkung:
Öffnen Sie das Handschuhfach, lösen Sie die Abdeckung, indem Sie oben links und dann rechts ziehen, und lösen Sie die Abdeckung vollständig, indem Sie vorsichtig in die durch den Pfeil angegebene Richtung ziehen.
Motorraum

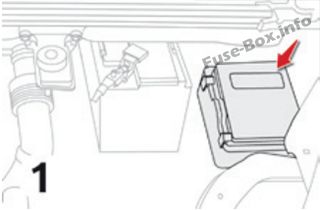

Es befindet sich im Motorraum in der Nähe der Batterie (linke Seite).

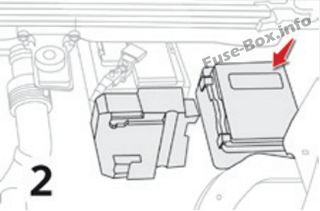

Bei Typ 2 befindet sich vor der Batterie ein zusätzlicher Sicherungskasten.
ad vertisements
2013, 2014, 2015
Dashboard-Sicherungen (Typ 1)
Sicherungskasten des Armaturenbretts 1
Zuordnung der Sicherungen im Dashboard-Sicherungskasten 1 (2013, 2014, 2015)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F8 | 5 A. | Lenkung montierte Bedienelemente |
| F18 | 20 A. | Touchscreen-Tablet, Audio- und Navigationssystem, CD-Player, USB-Anschlüsse und Zusatzsteckdosen. |
| F 16 | 15 A. | Front 12V Steckdose. |
| F15 | 15 A. | Boot 12V Steckdose. |
| F28 | 5 A. | START / STOP-Taste. |
| F30 | 15 A. | Heckscheibenwischer. |
| F27 | 15 A. | Vordere Bildschirmwaschpumpe, hintere Bildschirmwaschpumpe. |
| F26 | 15 A. | Horn. |
| F20 | 5 A. | Airbags. |
| F21 | 5 A. | Instrumententafel. |
| F19 | 5 A. | Regen- und Sonnenscheinsensor. |
| F12 | 5 A. | Keyless Starteinheit. |
| F2 | 5 A. | Manuelle Steuerung der Scheinwerfereinstellung. |

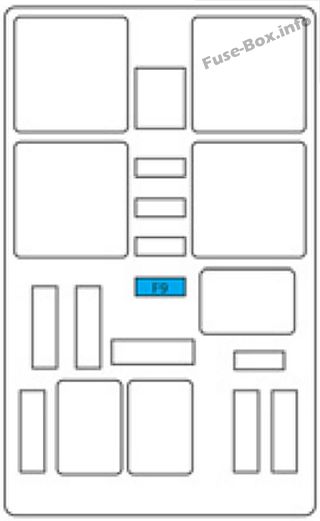

Sicherungskasten des Armaturenbretts 2
Zuordnung der Sicherungen im Dashboard-Sicherungskasten 2 (2013, 2014, 2015)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F9 | 15 A. | 12V Steckdose hinten. |
ad vertisements

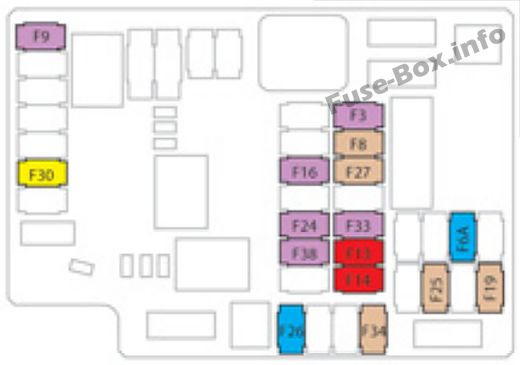

Armaturenbrettsicherungen (Typ 2)
Zuordnung der Sicherungen im Dashboard-Sicherungskasten Typ 2 (2013, 2014, 2015)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F3 | 3 A. | START / STOP-Taste. |
| F6 A. | 15 A. | Touchscreen-Tablet, Audio- und Navigationssystem, CD-Player, USB-Anschlüsse und Zusatzsteckdosen. |
| F8 | 5 A. | Alarm. |
| F9 | 3 A. | Lenkung montierte Bedienelemente. |
| F19 | 5 A. | Instrumententafel. |
| F24 | 3 A. | Regen- und Sonnenscheinsensor. |
| F25 | 5 A. | Airbags. |
| F33 | 3 A. | Speicherung der Fahrposition. |
| F34 | 5 A. | Elektrische Servolenkung. |
| F13 | 10 A | Front 12V Steckdose. |
| F14 | 10 A | Boot 12V Steckdose. |
| F 16 | 3 A. | Kartenleselampen in Reihe 1 mit freundlicher Genehmigung von Lampen. |
| F27 | 5 A. | Elektronischer Getriebeschalter. |
| F30 | 20 A. | Heckscheibenwischer. |
| F38 | 3 A. | Manuelle Steuerung der Scheinwerfereinstellung. |
Motorraum

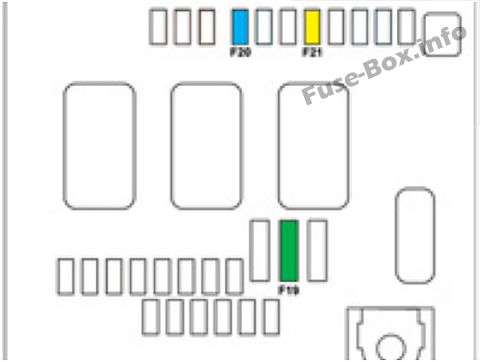

Zuordnung der Sicherungen (Typ 1) (2013, 2014, 2015)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F18 | 10 A | Rechter Fernlicht |
| F19 | 10 A | Linker Fernlicht. |

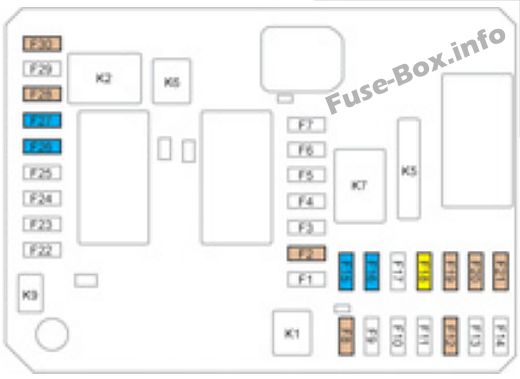

Zuordnung der Sicherungen (Typ 2) (2013, 2014, 2015)
| Nr | Bewertung | Funktionen |
|---|---|---|
| Sicherungskasten 1: | ||
| F9 | 30 A. | Motorisierte Heckklappe. |
| F18 | 25 A. | HiFi-Verstärker. |
| F21 | 3 A. | Freisprech-Startlesegerät. |
| Sicherungskasten 2: | ||
| F19 | 30 A. | Langsam / schnell Geschwindigkeit des Frontwischers. |
| F20 | 15 A. | Screenwash-Pumpe vorne und hinten. |
| F21 | 20 A. | Scheinwerferwaschpumpe. |
2016, 2017
ad vertisements

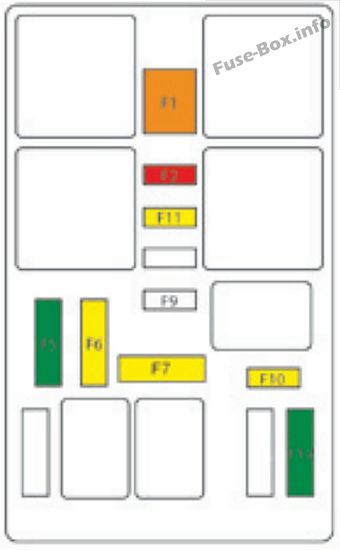

Sicherungskasten des Armaturenbretts 1
Zuordnung der Sicherungen im Dashboard-Sicherungskasten 1 (2016, 2017)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F1 | 40 A. | Beheizte Heckscheibe. |
| F2 | 20 A. | Elektrische Außenspiegel. |
| F5 | 30 A. | Panorama-Schiebedach blind |
| F6 | 20 A. | 12-V-Buchse, Multimedia-Rückseite. |
| F7 | 20 A. | 230 V Steckdose. |
| F9 | 25 A. | Beheizte Sitze. |
| F10 | 20 A. | Trailer-Schnittstelleneinheit. |
| F11 | 20 A. | Klimaanlage Lüfter. |
| F12 | 30 A. | Elektrische Fenstermotoren. |

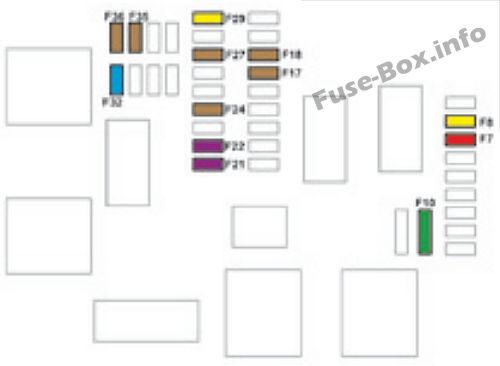

Sicherungskasten des Armaturenbretts 2
Zuordnung der Sicherungen im Dashboard-Sicherungskasten 2 (2016, 2017)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F7 | 10 A | Boot 12 V Buchse, Rückseite Multimedia. |
| F8 | 20 A. | Heckscheibenwischer. |
| F10 | 30 A. | Schlösser. |
| F17 | 5 A. | Instrumententafel. |
| F18 | 5 A. | Automatischer Gangwahlschalter. |
| F21 | 3 A. | START / STOP-Taste. |
| F22 | 3 A. | Regen- und Sonnenscheinsensor, Windschutzscheibenkamera. |
| F24 | 5 A. | Parksensoren, Panorama-Sehhilfe. |
| F27 | 5 A. | Automatikgetriebe. |
| F29 | 20 A. | Audio- und Telematiksysteme. |
| F32 | 15 A. | 12 V-Steckdosen. |
| F35 | 5 A. | Höhenverstellung des Scheinwerferlichts, beheizte Heckscheibe, Radar. |
| F36 | 5 A. | Innenbeleuchtung: Handschuhfach, Zentralaufbewahrung, Leselampen, Innenleuchten. |
Motorraum
Zuordnung der Sicherungen im Motorraum (2016, 2017)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F 16 | 20 A. | Scheinwerfer waschen. |
| F18 | 10 A | Rechter Fernlicht. |
| F19 | 10 A | Linker Fernlicht. |
| F29 | 40 A. | Scheibenwischer. |
