Hier finden Sie die Sicherungskasten-Belegung für den Citroën C6 der Baujahre 2006 bis 2012. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsbelegung Citroën C6 2006-2012
- Position des Sicherungskastens
- Sicherungsdiagramm (Dashboard Sicherungskasten 1 (oben))
- Sicherungsdiagramm (Dashboard Sicherungskasten 2 (unten))
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Citroën C6?
- Was zeigt die Sicherungsbelegung?
- Weitere Citroën Sicherungskasten-Belegungen
Sicherungsbelegung Citroën C6 2006-2012
Die Sicherungen des Zigarettenanzünders (Steckdose) im Citroen C6 sind die Sicherung F9 (vorderer Zigarettenanzünder) im Sicherungskasten der Instrumententafel und die Sicherung G39 (hintere Zubehörbuchse) im Sicherungskasten des Gepäckraums.

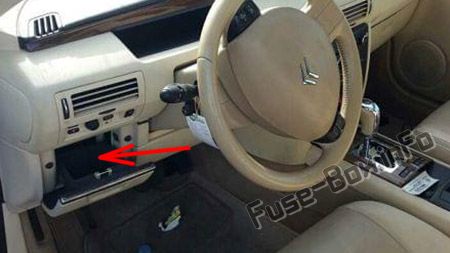

Position des Sicherungskastens
Fahrzeuge mit Linkslenkung:

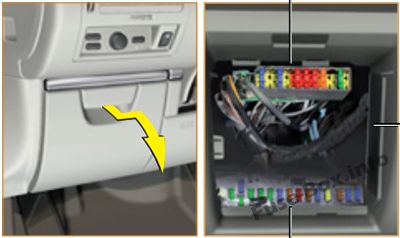

So greifen Sie auf die Sicherungen unter dem Armaturenbrett zu:
1 – Öffnen Sie die Speicherabdeckung so weit wie möglich, ohne sie zu zwingen.
2 – Um die Abdeckung maximal öffnen zu können, ziehen Sie sie auf der rechten Seite.
3 – Entfernen Sie die Schutzverkleidung zwischen den Sicherungen und der Speicherabdeckung, um Zugang zu den Sicherungen zu erhalten.
Fahrzeuge mit Rechtslenkung:
Die Sicherungskästen befinden sich im Handschuhfach.
Um auf die Sicherungen unter dem Armaturenbrett zuzugreifen, öffnen Sie das Handschuhfach und nehmen Sie die Stauabdeckung ab.
ad vertisements
Sicherungsdiagramm (Dashboard Sicherungskasten 1 (oben))
Zuordnung der Sicherungen im Dashboard-Sicherungskasten 1
| Ref. | Bewertung | Funktion |
|---|---|---|
| G 29 | 5 A. | Deflationserkennung – Wechsler für 6 CDs |
| G 30 | 5 A. | Diagnosebuchse |
| G 31 | 5 A. | Telematik je nach Bestimmungsort |
| G 32 | 25 A. | Verstärker |
| G 33 | 10 A | Hydraulisches Aufhängungssystem |
| G 34 | 15 A. | Automatikgetriebe |
| G 35 | 15 A. | Beheizter Beifahrersitz |
| G 36 | 15 A. | Fahrersitz beheizt |
| G 37 | – – | – – |
| G 38 | 30 A. | Elektrischer Fahrersitz |
| G 39 | – – | – – |
| G 40 | 30 A. | Elektrischer Beifahrersitz |

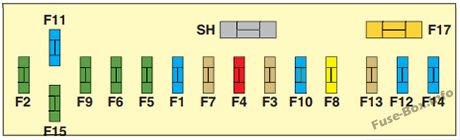

Sicherungsdiagramm (Dashboard Sicherungskasten 2 (unten))
Zuordnung der Sicherungen im Dashboard-Sicherungskasten 2
| Ref. | Bewertung | Funktion |
|---|---|---|
| F 1 | – – | – – |
| F 2 | – – | – – |
| F 3 | 5 A. | Airbags |
| F 4 | 10 A | Bremssystem – Aktive Motorhaube – Geschwindigkeitsregelung / Geschwindigkeitsbegrenzer – Photochromer Rückspiegel – Diagnosebuchse – Neigungsmotor des Multifunktionsbildschirms |
| F 5 | 30 A. | Frontscheibe – Sonnendach |
| F 6 | 30 A. | Heckscheibe |
| F 7 | 5 A. | Sonnenblendenbeleuchtung – Handschuhfachbeleuchtung – Innenleuchten – Zigarettenanzünder hinten |
| F 8 | 20 A. | Bedienelemente am Lenkrad – Display – Öffnen der Fenster (Mikroabstieg) – Alarm – Radio |
| F 9 | 30 A. | Zigarrenanzünder vorne |
| F 10 | 15 A. | Kofferraumrelaiseinheit – Anhängerrelaiseinheit |
| F 11 | 15 A. | Lenkradschloss |
| F 12 | 15 A. | Sicherheitsgurt-Warnleuchte für Fahrer und Beifahrer – Öffnen der Fenster (Mikroabstieg) – Elektrische Sitze – Einparkhilfe – Audiosystem JBL |
| F 13 | 5 A. | Aktive Motorhaube – Regen- und Helligkeitssensor – Scheibenwischer – Versorgung der Motorrelaiseinheit |
| F 14 | 15 A. | Spurverlassenswarnsystem – Klimaanlage – Instrumententafel – Head-up-Display – Airbags – Bluetooth® (Freisprecheinrichtung) – BHI-Relais |
| F 15 | 30 A. | Zentralverriegelung – Kindersicherheit |
| F 16 | Meiden | – – |
| F 17 | 40 A. | Belüftung |

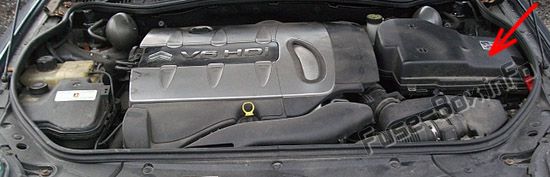

Position des Sicherungskastens
Lösen Sie jede Schraube um eine Vierteldrehung, um auf den Sicherungskasten im Motorraum zuzugreifen.
ad vertisements

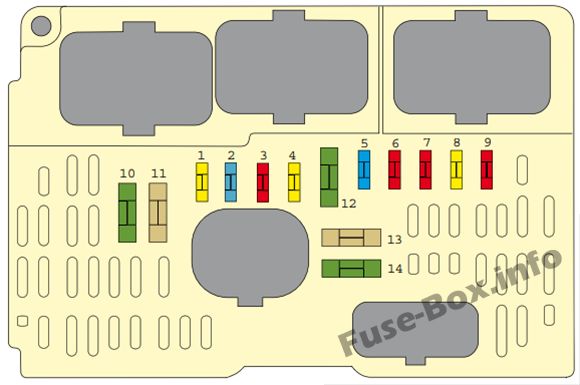

Sicherungsdiagramm
Zuordnung der Sicherungen im Motorraum
| Ref. | Bewertung | Funktion |
|---|---|---|
| F 1 | 20 A. | Motorsteuergerät – Lüfter |
| F 2 | 15 A. | Horn |
| F 3 | 10 A | Siebwaschpumpe |
| F 4 | 20 A. | Scheinwerfer waschen |
| F 5 | 15 A. | Vorheizen – Einspritzen (Diesel) |
| F 6 | 10 A | Bremssystem |
| F 7 | 10 A | Automatikgetriebe |
| F 8 | 20 A. | Anlasser |
| F 9 | 10 A | Aktive Motorhaube – Xenon-Scheinwerfer mit Doppelfunktion |
| F 10 | 30 A. | Einspritzdüsen – Zündspule – Motorsteuergerät – Kraftstoffversorgung (Diesel) |
| F 11 | 40 A. | Klimaanlage (Gebläse) |
| F 12 | 30 A. | Scheibenwischer |
| F 13 | 40 A. | BSI |
| F 14 | – – |
ad vertisements

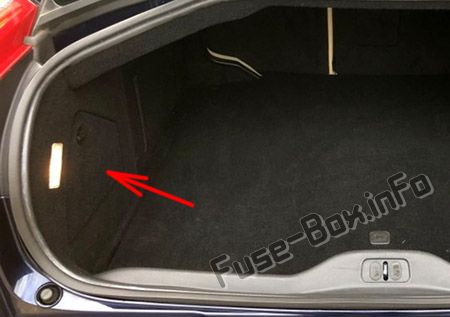

Position des Sicherungskastens
Die Sicherungskästen befinden sich im Kofferraum unter der linken Flügelverkleidung

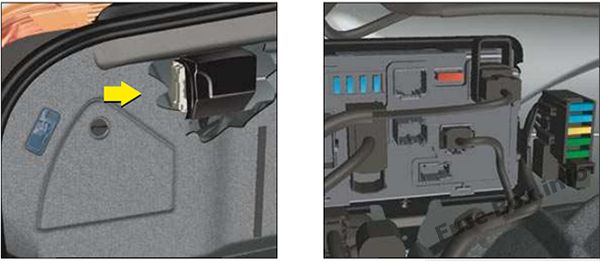

So greifen Sie zu:
1. Bewegen Sie die Verkleidung auf der linken Seite zur Seite.
2. Schieben Sie die elektrischen Kabel, die an den Sicherungskasten angeschlossen sind, beiseite.
3. Öffnen Sie den Sicherungskasten.
Sicherungsdiagramm
Zuordnung der Sicherungen im Gepäckraum
| Ref. | Bewertung | Funktion |
|---|---|---|
| F 1 | 15 A. | Tankklappe |
| F 2 | – – | – – |
| F 3 | – – | – – |
| F 4 | 15 A. | Geschwindigkeitsempfindlicher Heckspoiler (Deflektor) |
| F 5 | 40 A. | Beheizte Heckscheibe |
| G 36 | 15A / 25A | Elektrischer beheizter Sitz hinten links (Pack Lounge) / Sitzbank |
| G 37 | 15A / 25A | Elektrischer beheizter Sitz hinten rechts (Pack Lounge) / Sitzbank |
| G 38 | 30 A. | Elektrische Sitzverstellung hinten (Pack Lounge) |
| G 39 | 30 A. | Zigarettenanzünder – Zubehörbuchse hinten |
| G 40 | 25 A. | Elektrische Feststellbremse |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Citroën C6?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
