In diesem Artikel betrachten wir den Dodge Challenger der dritten Generation vor einem Facelifting, das von 2008 bis 2014 erstellt wurde. Hier finden Sie Sicherungskastendiagramme des Dodge Challenger 2009, 2010, 2011, 2012, 2013 und 2014 , um Informationen über den Standort von zu erhalten die Sicherungsfelder im Auto und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungslayout Dodge Challenger 2009-2014
Sicherungen des Zigarettenanzünders ( Steckdose) im Dodge Challenger sind die Sicherungen №9 (Steckdose) und №18 (Zigarettenanzünder der Instrumententafel / wählbare Steckdose) im hinteren Stromverteilungszentrum (Kofferraum).
Position des Sicherungskastens
Integriertes Leistungsmodul

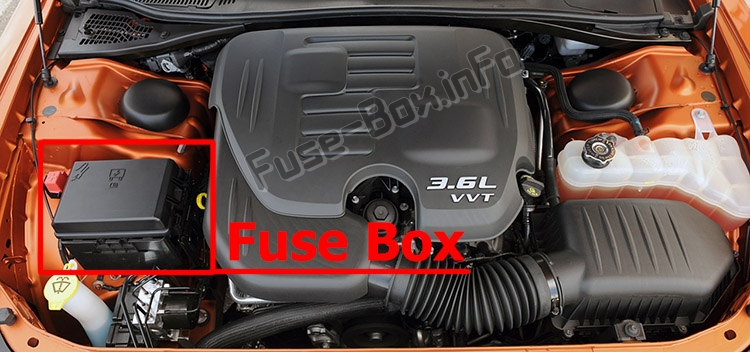

Das Integrated Power Module (IPM) befindet sich im Motorraum auf der Beifahrerseite.
Stromversorgungszentrum hinten
Es gibt auch ein Stromverteilungszentrum im Kofferraum unter der Reserverad-Zugangsklappe.
Sicherungskastendiagramme
ad vertisements
2009, 2010
Motorraum
Es wird ein Sicherungskastendiagramm aus der Bedienungsanleitung von 2010 verwendet. Die Position der Sicherungen in Autos, die zu anderen Zeiten hergestellt wurden, kann unterschiedlich sein

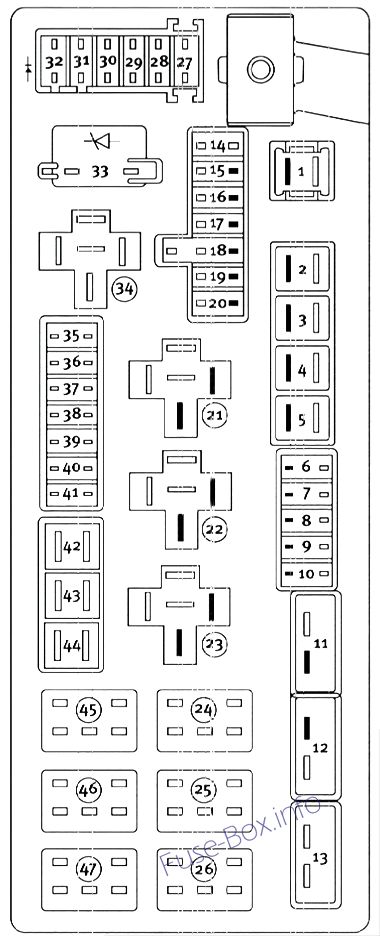

Zuweisung von Sicherungen im IPM (2009, 2010)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 1 | – – | 15 Ampere Blau | Waschmaschinenmotor |
| 2 | – – | 25 Ampere natürlich | Antriebsstrang-Steuermodul (PCM) / NGS-Modulvorschub (Batt) |
| 3 | – – | 25 Ampere natürlich | Zündlauf / Start |
| 4 | – – | 25 Ampere natürlich | AGR-Magnet / Lichtmaschine |
| 5 | – – | – – | – – |
| 6 | – – | 25 Ampere natürlich | Zündspulen / Einspritzdüsen |
| 7 | – – | – – | – – |
| 8 | – – | 30 Amp Grün | Anlasser |
| 9 | – – | – – | – – |
| 10 | 30 Amp Pink | – – | Scheibenwischer |
| 11 | 30 Amp Pink | – – | ABS-Ventile (Anti-Blockier-System) |
| 12 | 40 Amp Grün | – – | Kühlerlüfter Lo / High |
| 13 | 50 Ampere Rot | – – | Motor des Antiblockiersystems (ABS) |
| 14 | – – | – – | – – |
| 15 | 50 Ampere Rot | – – | Kühlerlüfter |
| 16 | – – | – – | – – |
| 17 | – – | – – | – – |
| 18 | – – | – – | – – |
| 19 | – – | – – | – – |
| 20 | – – | – – | – – |
| 21 | – – | – – | – – |
| 22 | – – | – – | – – |
Stromversorgungszentrum hinten
Es wird ein Sicherungskastendiagramm aus der Bedienungsanleitung von 2010 verwendet. Die Position der Sicherungen in Autos, die zu anderen Zeiten hergestellt wurden, kann unterschiedlich sein
ad vertisements
Zuweisung von Sicherungen im hinteren Stromverteilungszentrum (2009, 2010)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 1 | 60 Amp gelb | Der IOD-Hohlraum (Ignition Off Draw) 1 des hinteren Stromverteilungszentrums enthält eine schwarze IOD-Sicherung, die für die Fahrzeugbearbeitung während der Montage benötigt wird. Das Service-Ersatzteil ist eine gelbe 60-A-Patronensicherung. | |
| 2 | 40 Amp Grün | – – | Integriertes Leistungsmodul (IPM) |
| 3 | – – | – – | – – |
| 4 | 40 Amp Grün | – – | Integriertes Leistungsmodul (IPM) |
| 5 | 30 Amp Pink | – – | Sitzheizung – falls vorhanden |
| 6 | – – | 20 Ampere Gelb | Benzinpumpe |
| 7 | – – | 15 Ampere Blau | Audioverstärker – falls vorhanden |
| 8 | 15 Ampere Blau | DLC (Diagnostic Link Connector) / WCM (Wireless Control Module) / WIN (Wireless Ignition Node) | |
| 9 | – – | 20 Ampere Gelb | Steckdose |
| 10 | – – | 25 Ampere natürlich | Vakuumpumpe – falls vorhanden |
| 11 | 25 Amp Leistungsschalter | – – | Das Cluster und der Fahrersitzschalter (Hohlräume 11, 12 und 13 enthalten selbstrückstellende Sicherungen (Leistungsschalter), die nur von einem autorisierten Händler gewartet werden können). |
| 12 | 25 Amp Leistungsschalter | – – | Der Beifahrersitzschalter (Hohlräume 11, 12 und 13 enthalten selbstrückstellende Sicherungen (Leistungsschalter), die nur von einem autorisierten Händler gewartet werden können.) |
| 13 | 25 Amp Leistungsschalter | – – | Die Türmodule, der Fensterheberschalter für den Fahrer und der Fensterheberschalter für den Beifahrer (Hohlräume 11, 12 und 13 enthalten selbstrückstellende Sicherungen (Leistungsschalter), die nur von einem autorisierten Händler gewartet werden können). |
| 14 | – – | 10 Ampere Rot | AC-Heizungssteuerung / Cluster / Sicherheitsmodul – falls vorhanden |
| 15 | – – | 20 Ampere Gelb | Aktiver Dämpfer – falls vorhanden |
| 16 | – – | 20 Ampere Gelb | Sitzheizungsmodul – falls vorhanden |
| 17 | – – | 20 Ampere Gelb | Kombiinstrument |
| 18 | – – | 20 Ampere Gelb | Zigarettenanzünder (Instrumententafel) |
| 19 | – – | 10 Ampere Rot | Ampeln |
| 20 | – – | – – | – – |
| 21 | – – | – – | – – |
| 22 | – – | – – | – – |
| 23 | – – | – – | – – |
| 24 | – – | – – | – – |
| 25 | – – | – – | – – |
| 26 | – – | – – | – – |
| 27 | – – | 10 Ampere Rot | Insassenrückhaltesystem (ORC) |
| 28 | – – | 15 Ampere Blau | Zündlauf, AC-Heizungssteuerung / Insassenrückhaltesteuerung (ORC) |
| 29 | 5 Amp Tan | Cluster / Elektronische Stabilitätskontrolle (ESC) / Antriebsstrang-Steuermodul (PCM) / STOP LIGHT-Schalter | |
| 30 | – – | 10 Ampere Rot | Türmodule / Leistungsspiegel / Lenksteuermodul (SCM) |
| 31 | – – | – – | – – |
| 32 | – – | – – | – – |
| 33 | – – | – – | – – |
| 34 | – – | – – | – – |
| 35 | – – | 5 Amp Tan | Antennenmodul – falls vorhanden / Leistungsspiegel |
| 36 | – – | 25 Ampere natürlich | Freisprecheinrichtung – Wenn ausgestattet / Radio / Verstärker-Feed |
| 37 | – – | 15 Ampere Blau | Übertragung |
| 38 | – – | 10 Ampere Rot | Ladelicht- / Fahrzeuginformationsmodul – falls vorhanden |
| 39 | – – | 10 Ampere Rot | Beheizte Spiegel – falls vorhanden |
| 40 | – – | 5 Amp Orange | Auto Inside Rückspiegel / Sitzheizung – falls vorhanden / Bank wechseln |
| 41 | – – | – – | – – |
| 42 | 30 Amp Pink | – – | Frontgebläsemotor |
| 43 | 30 Amp Pink | – – | Heckscheibenheizung |
| 44 | 20 Ampere Blau | – – | Verstärker / Schiebedach – falls vorhanden |
2011, 2013, 2014
ad vertisements
Motorraum
Es wird ein Sicherungskastendiagramm aus der Bedienungsanleitung von 2010 verwendet. Die Position der Sicherungen in Autos, die zu anderen Zeiten hergestellt wurden, kann unterschiedlich sein
Zuweisung von Sicherungen im IPM (2011, 2013, 2014)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 1 | – – | 15 Ampere Blau | Waschmaschinenmotor |
| 2 | – – | 25 Ampere natürlich | Antriebsstrang-Steuermodul (PCM) / NGS-Modulvorschub (Batt) |
| 3 | – – | 25 Ampere natürlich | Zündlauf / Start |
| 4 | – – | 25 Ampere natürlich | AGR-Magnet / Lichtmaschine |
| 5 | – – | 15 Ampere Blau | Antriebsstrangsteuermodul |
| 6 | – – | 25 Ampere natürlich | Zündspulen / Einspritzdüsen |
| 7 | – – | 25 Ampere natürlich | Scheinwerferwaschrelais – falls vorhanden |
| 8 | – – | 30 Amp Grün | Anlasser |
| 9 | – – | – – | – – |
| 10 | 30 Amp Pink | – – | Scheibenwischer |
| 11 | 30 Amp Pink | – – | ABS-Ventile (Anti-Blockier-System) |
| 12 | 40 Amp Grün | – – | Kühlerlüfter Lo / High |
| 13 | 50 Ampere Rot | – – | Motor des Antiblockiersystems (ABS) |
| 14 | – – | – – | – – |
| 15 | 50 Ampere Rot | – – | Kühlerlüfter |
| 16 | – – | – – | – – |
| 17 | – – | – – | – – |
| 18 | – – | – – | – – |
| 19 | – – | – – | – – |
| 20 | – – | – – | – – |
| 21 | – – | – – | – – |
| 22 | – – | – – | – – |
Stromversorgungszentrum hinten
Es wird ein Sicherungskastendiagramm aus der Bedienungsanleitung von 2010 verwendet. Die Position der Sicherungen in Autos, die zu anderen Zeiten hergestellt wurden, kann unterschiedlich sein
ad vertisements
Zuweisung von Sicherungen im hinteren Stromverteilungszentrum (2011, 2013, 2014)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 1 | 60 Amp gelb | Der IOD-Hohlraum (Ignition Off Draw) 1 des hinteren Stromverteilungszentrums enthält eine schwarze IOD-Sicherung, die für die Fahrzeugbearbeitung während der Montage benötigt wird. Das Service-Ersatzteil ist eine gelbe 60-A-Patronensicherung. | |
| 2 | 40 Amp Grün | – – | Integriertes Leistungsmodul (IPM) |
| 3 | – – | – – | – – |
| 4 | 40 Amp Grün | – – | Integriertes Leistungsmodul (IPM) |
| 5 | 30 Amp Pink | – – | Sitzheizung – falls vorhanden |
| 6 | – – | 20 Ampere Gelb | Benzinpumpe |
| 7 | – – | 15 Ampere Blau | Audioverstärker – falls vorhanden |
| 8 | 15 Ampere Blau | DLC (Diagnostic Link Connector) / WCM (Wireless Control Module) / WIN (Wireless Ignition Node) | |
| 9 | – – | 20 Ampere Gelb | Steckdose |
| 10 | – – | – – | – – |
| 11 | 25 Amp Leistungsschalter | – – | Das Cluster und der Fahrersitzschalter (Hohlräume 11, 12 und 13 enthalten selbstrückstellende Sicherungen (Leistungsschalter), die nur von einem autorisierten Händler gewartet werden können). |
| 12 | 25 Amp Leistungsschalter | – – | Der Beifahrersitzschalter (Hohlräume 11, 12 und 13 enthalten selbstrückstellende Sicherungen (Leistungsschalter), die nur von einem autorisierten Händler gewartet werden können.) |
| 13 | 25 Amp Leistungsschalter | – – | Die Türmodule, der Fensterheberschalter für den Fahrer und der Fensterheberschalter für den Beifahrer (Hohlräume 11, 12 und 13 enthalten selbstrückstellende Sicherungen (Leistungsschalter), die nur von einem autorisierten Händler gewartet werden können). |
| 14 | – – | 10 Ampere Rot | AC-Heizungssteuerung / Cluster / Sicherheitsmodul – falls vorhanden |
| 15 | – – | – – | – – |
| 16 | – – | – – | – – |
| 17 | – – | 20 Ampere Gelb | Cluster |
| 18 | – – | 20 Ampere Gelb | Wählbare Steckdose |
| 19 | – – | 10 Ampere Rot | Ampeln |
| 20 | – – | – – | – – |
| 21 | – – | – – | – – |
| 22 | – – | – – | – – |
| 23 | – – | – – | – – |
| 24 | – – | – – | – – |
| 25 | – – | – – | – – |
| 26 | – – | – – | – – |
| 27 | – – | 10 Ampere Rot | Insassenrückhaltesystem (ORC) |
| 28 | – – | 10 Ampere Rot | Zündlauf |
| 29 | 5 Amp Tan | Cluster / Elektronische Stabilitätskontrolle (ESC) / Antriebsstrang-Steuermodul (PCM) / STOP LIGHT-Schalter | |
| 30 | – – | 10 Ampere Rot | Türmodule / Leistungsspiegel / Lenksteuermodul (SCM) |
| 31 | – – | – – | – – |
| 32 | – – | – – | – – |
| 33 | – – | – – | – – |
| 34 | – – | – – | – – |
| 35 | – – | 5 Amp Tan | Antennenmodul – falls vorhanden / Leistungsspiegel |
| 36 | – – | 25 Ampere natürlich | Freisprecheinrichtung – Wenn ausgestattet / Radio / Verstärker-Feed |
| 37 | – – | 15 Ampere Blau | Übertragung |
| 38 | – – | 10 Ampere Rot | Ladelicht- / Fahrzeuginformationsmodul – falls vorhanden |
| 39 | – – | 10 Ampere Rot | Beheizte Spiegel – falls vorhanden |
| 40 | – – | 5 Amp Orange | Auto Inside Rückspiegel / Sitzheizung – falls vorhanden / Bank wechseln |
| 41 | – – | – – | – – |
| 42 | 30 Amp Pink | – – | Frontgebläsemotor |
| 43 | 30 Amp Pink | – – | Heckscheibenheizung |
| 44 | 20 Ampere Blau | – – | Verstärker / Schiebedach – falls vorhanden |
