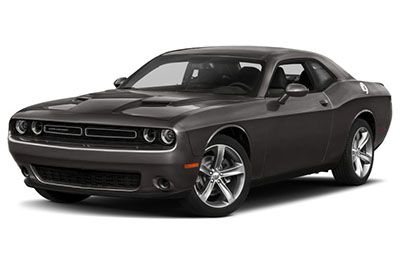

In diesem Artikel betrachten wir den Dodge Challenger der dritten Generation nach einem Facelifting, das von 2015 bis heute verfügbar ist. Hier finden Sie Sicherungskastendiagramme des Dodge Challenger 2015, 2016, 2017, 2018 und 2019 , Informationen zur Position der Sicherungsfelder im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungslayout Dodge Challenger 2015-2019 ..
Sicherungen für Zigarettenanzünder (Steckdose) sind die Sicherungen №12, №38 und №61 (falls vorhanden) im hinteren Stromverteilungszentrum (Kofferraum).
Position des Sicherungskastens
Front Power Distribution Center
Das Front Power Distribution Center befindet sich im Motorraum auf der Beifahrerseite.
Stromversorgungszentrum hinten
Es gibt auch ein Stromverteilungszentrum im Kofferraum unter der Reserverad-Zugangsklappe.
Sicherungskasten-Diagramme
ad vertisements
2015

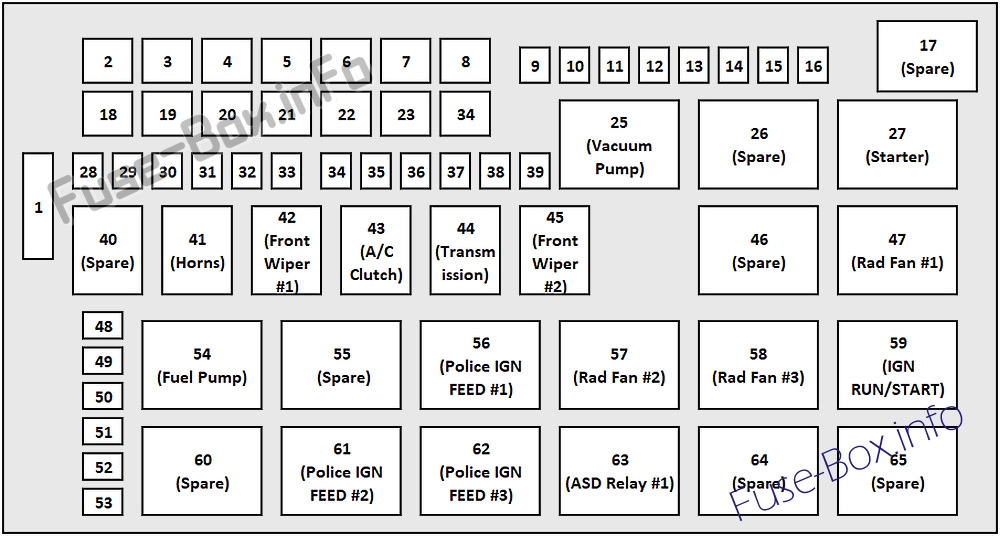

Motorraum
Zuweisung von Sicherungen in der Front-PDC (2015)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 1 | – – | – – | Sicherung – Ersatz |
| 2 | 40 Amp Grün | – – | Kühlerlüfter Nr. 1 – falls vorhanden |
| 3 | 50 Ampere Rot | – – | Servolenkung Nr. 1 / Kühlerlüfter (6,2 l aufgeladen) – falls vorhanden |
| 4 | 30 Amp Pink | – – | Anlasser |
| 5 | 40 Amp Grün | – – | Antiblockiersystem |
| 6 | 30 Amp Pink | – – | Antiblockiersystem |
| 7 | – – | – – | Sicherung – Ersatz |
| 8 | – – | – – | Sicherung – Ersatz |
| 9 | – – | 20 Ampere Gelb | Allradantriebsmodul – falls vorhanden |
| 10 | – – | 10 Ampere Rot | Sicherheit – Wenn ausgerüstet / Unter der Motorhaube Lampe – Polizei |
| 11 | – – | 20 Ampere Gelb | Hörner |
| 12 | – – | 10 Ampere Rot | Klimaanlage Kupplung |
| 13 | – – | – – | Sicherung – Ersatz |
| 14 | – – | – – | Sicherung – Ersatz |
| 15 | – – | 20 Ampere Gelb | LH HID |
| 16 | – – | 20 Ampere Gelb | RH HID |
| 18 | 40 Amp Grün | – – | Kühlerlüfter Nr. 2 – falls vorhanden |
| 19 | 50 Ampere Rot | – – | Servolenkung Nr. 2 / Kühlerlüfter (6,2 l aufgeladen) |
| 20 | 30 Amp Pink | – – | Scheibenwischermotor |
| 21 | 30 Amp Pink | – – | Scheinwerferwaschanlagen – falls vorhanden |
| 22 | 40 Amp Grün / 20 Amp Blau -Polizei | Motorkühlung / Ladeluftkühlerpumpe / Polizeischlägerzufuhr Nr. 3 – falls vorhanden | |
| 23 | 20 Ampere Blau | – – | Police Bat Feed # 1 – Wenn ausgerüstet |
| 24 | 20 Ampere Blau | – – | Police Bat Feed # 3 – Wenn ausgerüstet |
| 28 | – – | – – | Sicherung – Ersatz |
| 29 | – – | 15 Ampere Blau | Getriebe – falls vorhanden |
| 30 | – – | – – | Sicherung – Ersatz |
| 31 | – – | 25 Ampere klar | Motormodul |
| 32 | – – | – – | Sicherung – Ersatz |
| 33 | – – | – – | Sicherung – Ersatz |
| 34 | – – | 25 Ampere klar | Antriebsstrang Nr. 1 |
| 35 | – – | 20 Ampere Gelb | Antriebsstrang Nr. 2 |
| 36 | – – | 10 Ampere Rot | Antiblockier-Bremsmodul |
| 37 | – – | 10 Ampere Rot | Relais für Motorsteuerung / Rad-Lüfter – falls vorhanden |
| 38 | – – | 10 Ampere Rot | Airbagmodul |
| 39 | – – | 10 Ampere Rot | Servolenkungsmodul / AC-Kupplungsrelais |
| 48 | – – | 10 Ampere Rot | AWD-Modul / Vorderachse trennen / Adaptive Cruise – falls vorhanden |
| 49 | – – | – – | Sicherung – Ersatz |
| 50 | – – | – – | Sicherung – Ersatz |
| 51 | – – | 20 Ampere Gelb | Vakuumpumpe |
| 52 | – – | 10 Ampere Rot | Modul für Fahrerassistenzsysteme – falls vorhanden |
| 53 | – – | – – | Sicherung – Ersatz |
ad vertisements

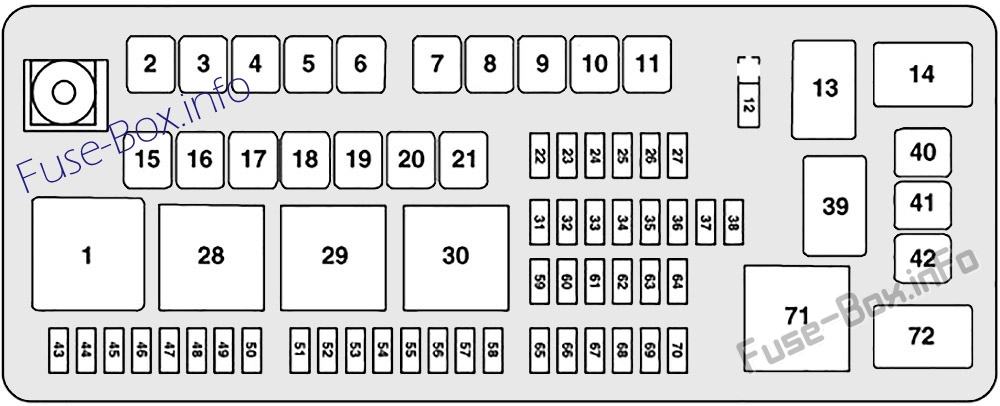

Gepäckraum
Zuordnung von Sicherungen in der hinteren PDC (2015)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 2 | 60 Amp gelb | – – | Front PDC Feed # 1 |
| 3 | – – | – – | Sicherung – Ersatz |
| 4 | 60 Amp gelb | – – | Front PDC Feed # 2 |
| 5 | 30 Amp Pink / 20 Amp Blue – Polizei | – – | Schiebedach / Kuppellampe – Polizei |
| 6 | 40 Amp Grün | – – | Außenbeleuchtung # 1 |
| 7 | 40 Amp Grün | – – | Außenbeleuchtung # 2 |
| 8 | 30 Amp Pink | – – | Innenbeleuchtung / Waschpumpe – falls vorhanden |
| 9 | 40 Amp Grün | – – | Power Locks |
| 10 | 30 Amp Pink | – – | Fahrertür |
| 11 | 30 Amp Pink | – – | Beifahrertür |
| 12 | – – | 20 Ampere Gelb | Zigarettenanzünder, Instrumententafel und Steckdosenkonsole hinten |
| 15 | 40 Amp Grün | – – | HLK-Gebläse |
| 16 | 20 Ampere Blau | – – | Linke Spotlampe – Polizei |
| 17 | – – | – – | Sicherung – Ersatz |
| 18 | 20 Ampere Blau | – – | Aktives Dämpfungsmodul – falls vorhanden |
| 19 | – – | – – | Sicherung – Ersatz |
| 20 | – – | – – | Sicherung – Ersatz |
| 21 | 30 Amp Pink | – – | Kraftstoffpumpe (LD 6.2L aufgeladen) |
| 22 | – – | 20 Ampere Gelb | Right Spot Lamp – Polizei |
| 23 | – – | 10 Ampere Rot | Kraftstofftür / Diagnoseanschluss |
| 24 | – – | 15 Ampere Blau | Radiobildschirm |
| 25 | – – | 10 Ampere Rot | Reifendruckkontrolle |
| 26 | 15 Ampere Blau 25 Ampere Klar 30 Ampere Grün | Kraftstoffpumpe für Getriebe (LD / LX) (LA) Kraftstoffpumpe (LA 6.2L aufgeladen) | |
| 27 | – – | 25 Ampere klar | Verstärker / Ersatz – falls vorhanden |
| 31 | – – | 25 Ampere klar | Power Sitze |
| 32 | – – | 15 Ampere Blau | HLK-Modul / Cluster |
| 33 | – – | 15 Ampere Blau | Zündschalter / Funkmodul |
| 34 | – – | 10 Ampere Rot | Lenksäulenmodul / Uhr / Ersatz – Polizei |
| 35 | – – | 5 Amp Tan | Batteriesensor |
| 36 | – – | 15 Ampere Blau | Elektronisches Auslassventil – falls vorhanden |
| 37 | – – | 15 Ampere Blau | Radio |
| 38 | – – | 20 Ampere Gelb | Steckdose in der Armlehne |
| 40 | – – | – – | Sicherung – Ersatz |
| 41 | – – | – – | Sicherung – Ersatz |
| 42 | 30 Amp Pink | – – | Hintere Abtauung |
| 43 | – – | 20 Ampere Gelb | Beheizte Sitze hinten / Lenkrad |
| 44 | – – | 10 Ampere Rot | Parkassistent / toter Winkel / Kamera |
| 45 | – – | 15 Ampere Blau | Cluster / Rückspiegel / Kompass |
| 46 | – – | 10 Ampere Rot | Adaptive Geschwindigkeitsregelung – falls vorhanden |
| 47 | – – | 10 Ampere Rot | Adaptive Frontbeleuchtung – falls vorhanden |
| 48 | – – | 20 Ampere Gelb | Aktive Aussetzung / Ersatz – Polizei |
| 49 | – – | – – | Sicherung – Ersatz |
| 50 | – – | – – | Sicherung – Ersatz |
| 51 | – – | 20 Ampere Gelb | Beheizte Vordersitze – falls vorhanden |
| 52 | – – | 10 Ampere Rot | Beheizte Getränkehalter / hinten beheizte Sitzschalter – falls vorhanden |
| 53 | – – | 10 Ampere Rot | HLK-Modul / Temperatursensor im Auto |
| 54 | – – | 10 Ampere Rot | Airbagmodul |
| 55 | – – | – – | Sicherung – Ersatz |
| 56 | – – | – – | Sicherung – Ersatz |
| 57 | – – | – – | Sicherung – Ersatz |
| 58 | – – | 10 Ampere Rot | Airbagmodul |
| 59 | – – | 20 Ampere Gelb | Einstellbare Pedale – Polizei |
| 60 | – – | – – | Sicherung – Ersatz |
| 61 | – – | 20 Ampere Gelb | Zigarrenfeuerzeug – Wenn ausgerüstet |
| 62 | – – | – – | Sicherung – Ersatz |
| 63 | – – | – – | Sicherung – Ersatz |
| 64 | – – | 25 Ampere klar | Heckscheiben |
| 65 | – – | 10 Ampere Rot | Airbagmodul |
| 66 | – – | – – | Sicherung – Ersatz |
| 67 | – – | 15 Ampere Blau | Führen Sie Sense aus |
| 68 | – – | 15 Ampere Blau / 10 Ampere Rot | Beleuchtung / hinterer Sonnenschutz / CTR-Konsolensteckdose – falls vorhanden |
| 69 | – – | – – | Sicherung – Ersatz |
| 70 | – – | – – | Sicherung – Ersatz |
2016
ad vertisements
Motorraum
Zuweisung von Sicherungen in der Front-PDC (2016)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 1 | – – | – – | Sicherung – Ersatz |
| 2 | 40 Amp Grün | – – | Kühlerlüfter Nr. 1 – (nicht 6,2 l aufgeladen) |
| 3 | 50 Ampere Rot | – – | Elektrische Servolenkung Nr. 1 – Wenn vorhanden / Kühlerlüfter (6,2 l aufgeladen) – Wenn vorhanden |
| 4 | 30 Amp Pink | – – | Anlasser |
| 5 | 40 Amp Grün | – – | elektronische Stabilitätskontrolle |
| 6 | 30 Amp Pink | – – | elektronische Stabilitätskontrolle |
| 7 | 20 Ampere Blau | – – | Police Ignition Run / ACC # 1 |
| 8 | 20 Ampere Blau | – – | Police Ignition Run / ACC # 2 |
| 9 | – – | 20 Ampere Gelb | Allradantriebsmodul – falls vorhanden |
| 10 | – – | 10 Ampere Rot | Sicherheit – Wenn ausgerüstet / Unter der Motorhaube Lampe – Polizei |
| 11 | – – | 20 Ampere Gelb | Hörner |
| 12 | – – | 10 Ampere Rot | Klimaanlage Kupplung |
| 13 | – – | – – | Sicherung – Ersatz |
| 14 | – – | – – | Sicherung – Ersatz |
| 15 | – – | 20 Ampere Gelb | Links versteckt – falls vorhanden |
| 16 | – – | 20 Ampere Gelb | Rechts versteckt – Wenn ausgestattet |
| 18 | 50 Ampere Rot | – – | Kühlerlüfter Nr. 2 – (nicht 6,2 l aufgeladen) |
| 19 | 50 Ampere Rot | Elektrische Servolenkung Nr. 2 – falls vorhanden / Kühlerlüfter (6,2 l aufgeladen) | |
| 20 | 30 Amp Pink | – – | Scheibenwischermotor |
| 21 | 30 Amp Pink 20 Amp Blue -Police | Scheinwerferwaschanlagen – Wenn ausgerüstet Polizei Fledermaus Feed # 2 | |
| 22 | 40 Amp Grün / 20 Amp Blau -Polizei | Motorkühlpumpe (6,2 l aufgeladen) / Police Bat Feed # 3 | |
| 23 | 20 Ampere Blau | – – | Polizei Fledermaus Feed # 1 |
| 24 | 20 Ampere Blau | – – | Police Ignition Run / ACC Feed # 3 |
| 28 | – – | – – | Sicherung – Ersatz |
| 29 | – – | 15 Ampere Blau | Getriebesteuerungsmodul (Challenger / Charger Police) / Electronic Shift Module (Challenger) |
| 30 | – – | – – | Sicherung – Ersatz |
| 31 | – – | 25 Ampere klar | Motormodul |
| 32 | – – | – – | Sicherung – Ersatz |
| 33 | – – | – – | Sicherung – Ersatz |
| 34 | – – | 25 Ampere klar | Antriebsstrang Nr. 1 |
| 35 | – – | 20 Ampere Gelb | Antriebsstrang Nr. 2 |
| 36 | – – | 10 Ampere Rot | Antiblockier-Bremsmodul |
| 37 | 10 Ampere Rot | Motorsteuerung / Rad-Lüfterrelais (Ladegerät / 300) / elektrisches Servolenkungsmodul (Ladegerät / 300) / Kraftstoffpumpenrelais (Ladegerät / 300) / 5-Gang | |
| 38 | – – | 10 Ampere Rot | Airbagmodul |
| 39 | 10 Ampere Rot | EPS (Challenger) / EHPS (Polizei) / AC-Kupplungsrelais / Vakuumpumpenrelais / Kraftstoffpumpenrelais (Challenger) / Rad-Lüfterrelais (Challenger) | |
| 48 | 10 Ampere Rot | AYVD-Modul (Ladegerät / 300) / Trennen der Vorderachse (Ladegerät / 300) / Adaptive Cruise (Challenger) – falls vorhanden | |
| 49 | – – | – – | Sicherung – Ersatz |
| 50 | – – | – – | Sicherung – Ersatz |
| 51 | – – | 20 Ampere Gelb | Vakuumpumpe |
| 52 | – – | 5 Amp Tan | Adaptive Cruise (Ladegerät / 300) – falls vorhanden |
| 53 | – – | – – | Sicherung – Ersatz |
ad vertisements
Gepäckraum
Zuweisung von Sicherungen in der hinteren PDC (2016)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 2 | 60 Amp gelb | – – | Front PDC Feed # 1 |
| 3 | – – | – – | Sicherung – Ersatz |
| 4 | 60 Amp gelb | – – | Front PDC Feed # 2 |
| 5 | 30 Amp Pink 20 Amp Blue – Polizei | – – | Schiebedach / Kuppellampe – Polizei |
| 6 | 40 Amp Grün | – – | Außenbeleuchtung # 1 |
| 7 | 40 Amp Grün | – – | Außenbeleuchtung # 2 |
| 8 | 30 Amp Pink | – – | Innenbeleuchtung |
| 9 | 40 Amp Grün | – – | Power Locks |
| 10 | 30 Amp Pink | – – | Fahrertür-Steuermodul |
| 11 | 30 Amp Pink | – – | Beifahrertür-Steuermodul |
| 12 | – – | 20 Ampere Gelb | Dual USB Center Console Heck- / Zigarettenanzünder IP – falls vorhanden |
| 15 | 40 Amp Grün | – – | HLK-Gebläse |
| 16 | 20 Ampere Blau | – – | Linke Spotlampe – Polizei |
| 17 | – – | – – | Sicherung – Ersatz |
| 18 | 30 Amp Pink | – – | Mod Netzwerkschnittstelle – Polizei |
| 19 | – – | – – | Sicherung – Ersatz |
| 20 | – – | – – | Sicherung – Ersatz |
| 21 | 30 Amp Pink | – – | Benzinpumpe |
| 22 | – – | 20 Amp gelb – Polizei | Right Spot Lamp – Polizei |
| 23 | – – | 10 Ampere Rot | Kraftstofftür / Diagnoseanschluss |
| 24 | – – | 10 Ampere Rot | Integrierter Mittelstapel |
| 25 | – – | 10 Ampere Rot | Reifendruckkontrolle |
| 26 | – – | 15 Ampere Blau | Cygnus-Getriebemodul (Ladegerät / 300) / elektronisches Schaltmodul (Ladegerät / 300) |
| 27 | – – | 25 Ampere klar | Verstärker – falls vorhanden |
| 31 | – – | 25 Amp Breaker | Leistungssitze – falls vorhanden |
| 32 | – – | 15 Ampere Blau | HLK-Modul / Cluster |
| 33 | – – | 15 Ampere Blau | Zündschalter / HF-Nabenmodul / Lenksäulenverriegelung (300) – falls vorhanden |
| 34 | – – | 10 Ampere Rot | Lenksäulenmodul / Uhr (300) |
| 35 | – – | 5 Amp Tan | Batteriesensor |
| 36 | – – | 15 Ampere Blau | Elektronisches Auslassventil – falls vorhanden |
| 37 | – – | 20 Ampere Gelb | Radio |
| 38 | – – | 20 Ampere Gelb | Steckdose im Armlehnen- / Konsolen-Media-Hub |
| 40 | – – | – – | Sicherung – Ersatz |
| 41 | – – | – – | Sicherung – Ersatz |
| 42 | 30 Amp Pink | – – | Hintere Abtauung |
| 43 | – – | 20 Ampere Gelb | Komfortsitz- und Lenkradmodul (beheizte Lenkrad- / RR-Sitzheizung) |
| 44 | – – | 10 Ampere Rot | Einparkhilfe / toter Winkel / Rückfahrkamera |
| 45 | – – | 15 Ampere Blau | Cluster / Rückspiegel / Kompass (Ladegerät / 300) / Feuchtigkeitssensor |
| 46 | – – | – – | Sicherung – Ersatz |
| 47 | – – | 10 Ampere Rot | Adaptive Frontbeleuchtung / Auto High BEAM / Tagfahrleuchten – falls vorhanden |
| 48 | – – | 20 Ampere Gelb | Aktive Federung – falls vorhanden |
| 49 | – – | – – | Sicherung – Ersatz |
| 50 | – – | – – | Sicherung – Ersatz |
| 51 | – – | 20 Ampere Gelb | Beheizte Vordersitze – falls vorhanden |
| 52 | – – | 10 Ampere Rot | Beheizte Getränkehalter / hinten beheizte Sitzschalter – falls vorhanden |
| 53 | – – | 10 Ampere Rot | HLK-Modul / Fahrzeugtemperatursensor |
| 54 | – – | – – | Sicherung – Ersatz |
| 55 | – – | – – | Sicherung – Ersatz |
| 56 | – – | – – | Sicherung – Ersatz |
| 57 | – – | – – | Sicherung – Ersatz |
| 58 | – – | 10 Ampere Rot | Airbagmodul |
| 59 | – – | 20 Ampere Gelb | Einstellbare Pedale – Polizei |
| 60 | – – | 5 Amp Tan | Beheizte Waschdüsen (Ladegerät) |
| 61 | – – | – – | Sicherung – Ersatz |
| 62 | – – | – – | Sicherung – Ersatz |
| 63 | – – | – – | Sicherung – Ersatz |
| 64 | – – | 25 Amp Breaker | Heckscheiben (Ladegerät / 300) |
| 65 | – – | 10 Ampere Rot | Airbagmodul |
| 66 | – – | – – | Sicherung – Ersatz |
| 67 | 10 Ampere Rot | Regen- und Lichtsensor / Schiebedach / RR-Innenspiegel / Steckdosenbeleuchtung (Mittelkonsole) / Police Run Acc Relay | |
| 68 | – – | 10 Ampere Rot | Dual USB-Steckdose – R / A Sense (Ladegerät / 300) Sonnenschutz hinten (Ladegerät / 300) |
| 69 | – – | – – | Sicherung – Ersatz |
| 70 | – – | – – | Sicherung – Ersatz |
2017
ad vertisements
Motorraum
Zuweisung von Sicherungen in der Front-PDC (2017)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 1 | – – | – – | Sicherung – Ersatz |
| 2 | 40 Amp Grün | – – | Kühlerlüfter Nr. 1 – (nicht 6,2 l aufgeladen) |
| 3 | 50 Ampere Rot | – – | Elektrische Servolenkung Nr. 1 – Wenn vorhanden / Kühlerlüfter (6,2 l aufgeladen) – Wenn vorhanden |
| 4 | 30 Amp Pink | – – | Anlasser |
| 5 | 40 Amp Grün | – – | Antiblockiersystem |
| 6 | 30 Amp Pink | – – | Antiblockiersystem |
| 7 | 20 Ampere Blau | – – | Police Ignition Run / ACC # 1 |
| 8 | 20 Ampere Blau | – – | Police Ignition Run / ACC # 2 |
| 9 | – – | 20 Ampere Gelb | Allradantriebsmodul – falls vorhanden |
| 10 | – – | 10 Ampere Rot | Intrusion MOD (300) – Wenn ausgerüstet / unter der Motorhaube – Polizei |
| 11 | – – | 20 Ampere Gelb | Hörner |
| 12 | – – | 10 Ampere Rot | Klimaanlage Kupplung |
| 13 | – – | – – | Sicherung – Ersatz |
| 14 | – – | – – | Sicherung – Ersatz |
| 15 | – – | 20 Ampere Gelb | Links versteckt – falls vorhanden |
| 16 | – – | 20 Ampere Gelb | Rechts versteckt – Wenn ausgestattet |
| 18 | 50 Ampere Rot | – – | Kühlerlüfter – (nicht 6,2 l aufgeladen) |
| 19 | 50 Ampere Rot | – – | Elektrische Servolenkung Nr. 2 – falls vorhanden / Kühlerlüfter Nr. 2 (6,2 l aufgeladen) |
| 20 | 30 Amp Pink | – – | Scheibenwischermotor |
| 21 | 30 Amp Pink 20 Amp Blue – Polizei | – – | Scheinwerferwaschanlagen – Wenn ausgerüstet Polizei Fledermaus Feed # 2 |
| 22 | 40 Amp Grün / 20 Amp Blau – Polizei | – – | Motorkühlpumpe (6,2 l aufgeladen) / Police Bat Feed # 3 |
| 23 | 20 Ampere Blau | – – | Polizei Fledermaus Feed # 1 |
| 24 | 20 Ampere Blau | – – | Police Ignition Run / ACC Feed # 3 |
| 28 | – – | – – | Sicherung – Ersatz |
| 29 | 15 Ampere Blau | Getriebesteuerungsmodul (Challenger / Charger Police) / Electronic Shift Module (Challenger) | |
| 30 | – – | – – | Sicherung – Ersatz |
| 31 | – – | 25 Ampere klar | Motormodul |
| 32 | – – | – – | Sicherung – Ersatz |
| 33 | – – | – – | Sicherung – Ersatz |
| 34 | – – | 25 Ampere klar | Antriebsstrang Nr. 1 |
| 35 | – – | 20 Ampere Gelb | Antriebsstrang Nr. 2 |
| 36 | – – | 10 Ampere Rot | Antiblockier-Bremsmodul |
| 37 | 10 Ampere Rot | Motorsteuerung / Rad-Lüfterrelais (Ladegerät / 300) / elektrisches Servolenkungsmodul (Ladegerät / 300) / 5-Gang-TCM | |
| 38 | – – | 10 Ampere Rot | Airbagmodul |
| 39 | 10 Ampere Rot | EPS (Challenger) / EHPS (Polizei) / AC-Kupplungsrelais / Vakuumpumpenrelais / Rad-Lüfterrelais (Challenger) | |
| 48 | – – | 10 Ampere Rot | AWD-Modul / Vorderachse trennen – falls vorhanden |
| 49 | – – | – – | Sicherung – Ersatz |
| 50 | – – | – – | Sicherung – Ersatz |
| 51 | – – | 20 Ampere Gelb | Vakuumpumpe |
| 52 | – – | 5 Amp Tan | Adaptive Kreuzfahrt – falls vorhanden |
| 53 | – – | – – | Sicherung – Ersatz |
ad vertisements
Gepäckraum
Zuweisung von Sicherungen in der hinteren PDC (2017)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 2 | 60 Amp gelb | – – | Front PDC Feed # 1 |
| 3 | – – | – – | Sicherung – Ersatz |
| 4 | 60 Amp gelb | – – | Front PDC Feed # 2 |
| 5 | 30 Amp Pink 20 Amp Blue – Polizei | – – | Schiebedach / Kuppellampe – Polizei |
| 6 | 40 Amp Grün | – – | Außenbeleuchtung # 1 |
| 7 | 40 Amp Grün | – – | Außenbeleuchtung # 2 |
| 8 | 30 Amp Pink | – – | Innenbeleuchtung |
| 9 | 40 Amp Grün | – – | Power Locks |
| 10 | 30 Amp Pink | – – | Fahrertür-Steuermodul |
| 11 | 30 Amp Pink | – – | Beifahrertür-Steuermodul |
| 12 | – – | 20 Ampere Gelb | Dual USB Center Console Heck- / Zigarettenanzünder IP – falls vorhanden |
| 15 | 40 Amp Grün | – – | HLK-Gebläse |
| 16 | 20 Ampere Blau | – – | Linke Spotlampe – Polizei |
| 17 | – – | – – | Sicherung – Ersatz |
| 18 | 30 Amp Pink | – – | Mod Netzwerkschnittstelle – Polizei |
| 19 | – – | – – | Sicherung – Ersatz |
| 20 | – – | – – | Sicherung – Ersatz |
| 21 | 30 Amp Pink | – – | Benzinpumpe |
| 22 | – – | 20 Amp gelb – Polizei | Right Spot Lamp – Polizei |
| 23 | – – | 10 Ampere Rot | Kraftstofftür / Diagnoseanschluss |
| 24 | – – | 10 Ampere Rot | Integrierter Mittelstapel |
| 25 | – – | 10 Ampere Rot | Reifendruckkontrolle |
| 26 | 15 Ampere Blau | Cygnus-Getriebemodul (Ladegerät / 300) / elektronisches Schaltmodul (Ladegerät / 300) | |
| 27 | – – | 25 Ampere klar | Verstärker – falls vorhanden |
| 31 | – – | 25 Amp Breaker | Leistungssitze – falls vorhanden |
| 32 | – – | 15 Ampere Blau | HLK-Modul / Cluster |
| 33 | – – | 15 Ampere Blau | Zündschalter / HF-Nabenmodul / Lenksäulenverriegelung (300) – falls vorhanden |
| 34 | – – | 10 Ampere Rot | Lenksäulenmodul / Uhr (300) |
| 35 | – – | 5 Amp Tan | Batteriesensor |
| 36 | – – | 15 Ampere Blau | Elektronisches Auslassventil – falls vorhanden |
| 37 | – – | 20 Ampere Gelb | Radio |
| 38 | – – | 20 Ampere Gelb | Steckdose im Armlehnen- / Konsolen-Media-Hub |
| 40 | – – | – – | Sicherung – Ersatz |
| 41 | – – | – – | Sicherung – Ersatz |
| 42 | 30 Amp Pink | – – | Hintere Abtauung |
| 43 | 20 Ampere Gelb | Komfortsitz- und Lenkradmodul (beheizte Lenkrad- / RR-Sitzheizung) | |
| 44 | – – | 10 Ampere Rot | Einparkhilfe / toter Winkel / Rückfahrkamera |
| 45 | 15 Ampere Blau | Cluster / Rückspiegel / Kompass (Ladegerät / 300) / Feuchtigkeitssensor / nach vorne gerichtete Kamera (Spurverlassung) | |
| 46 | – – | – – | Sicherung – Ersatz |
| 47 | 10 Ampere Rot | Adaptive Frontbeleuchtung / Tagfahrleuchten – falls vorhanden | |
| 48 | – – | 20 Ampere Gelb | Aktive Federung – (6,4 l / 6,2 l) |
| 49 | – – | – – | Sicherung – Ersatz |
| 50 | – – | – – | Sicherung – Ersatz |
| 51 | – – | 20 Ampere Gelb | Beheizte / belüftete Vordersitze – falls vorhanden |
| 52 | 10 Ampere Rot | Beheizte Getränkehalter / hinten beheizte Sitzschalter – falls vorhanden | |
| 53 | – – | 10 Ampere Rot | HLK-Modul / Fahrzeugtemperatursensor |
| 54 | – – | – – | Sicherung – Ersatz |
| 55 | – – | – – | Sicherung – Ersatz |
| 56 | – – | – – | Sicherung – Ersatz |
| 57 | – – | – – | Sicherung – Ersatz |
| 58 | – – | 10 Ampere Rot | Airbagmodul |
| 59 | – – | 20 Ampere Gelb | Einstellbare Pedale – Polizei |
| 60 | – – | – – | Sicherung – Ersatz |
| 61 | – – | – – | Sicherung – Ersatz |
| 62 | – – | – – | Sicherung – Ersatz |
| 63 | – – | – – | Sicherung – Ersatz |
| 64 | – – | 25 Amp Breaker | Heckscheiben (Ladegerät / 300) |
| 65 | – – | 10 Ampere Rot | Airbagmodul |
| 66 | – – | – – | Sicherung – Ersatz |
| 67 | 10 Ampere Rot | Regen- und Lichtsensor / Schiebedach / RR-Innenspiegel / Police Run Acc Relay | |
| 68 | 10 Ampere Rot | Dual USB-Steckdose – R / A Sense (Ladegerät / 300) Rear Sunshade (Ladegerät / 300) RR USB-Timer | |
| 69 | – – | – – | Sicherung – Ersatz |
| 70 | – – | – – | Sicherung – Ersatz |
2018, 2019
ad vertisements
Motorraum
Zuweisung von Sicherungen in der Front-PDC (2018, 2019)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 1 | – – | – – | Sicherung – Ersatz |
| 2 | 40 Amp Grün | – – | Kühlerlüfter Nr. 1 – (nicht 6,2 l aufgeladen) |
| 3 | 50 Ampere Rot | – – | Elektrische Servolenkung Nr. 1 – falls vorhanden |
| 4 | 30 Amp Pink | – – | Anlasser |
| 5 | 40 Amp Grün | – – | Antiblockiersystem |
| 6 | 30 Amp Pink | – – | Antiblockiersystem |
| 7 | 20 Ampere Blau | – – | Police Ignition Run / ACC # 1 |
| 8 | 50 Ampere Rot / 20 Ampere Blau | – – | Kühlerlüfter (6,2 l aufgeladen) / Polizei-Zündlauf / ACC # 2 |
| 9 | – – | 20 Ampere Gelb | Allradantriebsmodul – falls vorhanden |
| 10 | – – | 10 Ampere Rot | Intrusion MOD (300) – Wenn ausgerüstet / unter der Motorhaube – Polizei |
| 11 | – – | 20 Ampere Gelb | Hörner |
| 12 | – – | 10 Ampere Rot | Klimaanlage Kupplung |
| 13 | – – | – – | Sicherung – Ersatz |
| 14 | – – | – – | Sicherung – Ersatz |
| 15 | – – | 20 Ampere Gelb | Links versteckt – falls vorhanden |
| 16 | – – | 20 Ampere Gelb | Rechts versteckt – Wenn ausgestattet |
| 18 | 50 Ampere Rot | – – | Kühlerlüfter – (nicht 6,2 l aufgeladen) |
| 19 | 50 Ampere Rot | – – | Elektrische Servolenkung Nr. 2 – falls vorhanden |
| 20 | 30 Amp Pink | – – | Scheibenwischermotor |
| 21 | 30 Amp Pink 20 Amp Blue – Polizei | Scheinwerferwaschanlagen – Wenn ausgerüstet Polizei Fledermaus Feed # 2 | |
| 22 | 40 Amp Grün / 20 Amp Blau – Polizei | Motorkühlpumpe (6,2 l aufgeladen) / Police Bat Feed # 3 | |
| 23 | 20 Ampere Blau | – – | Polizei Fledermaus Feed # 1 |
| 24 | 50 Ampere Rot / 20 Ampere Blau | – – | Kühlerlüfter (6,2 l aufgeladen) / Polizei-Zündlauf / ACC-Zufuhr Nr. 3 |
| 28 | – – | – – | Sicherung – Ersatz |
| 29 | 15 Ampere Blau | Getriebesteuerungsmodul (Challenger / Charger Police) / Electronic Shift Module (Challenger) | |
| 30 | – – | – – | Sicherung – Ersatz |
| 31 | – – | 25 Ampere klar | Motormodul |
| 32 | – – | – – | Sicherung – Ersatz |
| 33 | – – | – – | Sicherung – Ersatz |
| 34 | – – | 25 Ampere klar | Antriebsstrang Nr. 1 |
| 35 | – – | 20 Ampere Gelb | Antriebsstrang Nr. 2 |
| 36 | – – | 10 Ampere Rot | 2018: Antiblockier-Bremsmodul 2019: Antiblockier-Bremsmodul / Lenksäulen-Sperrmodul (300, falls vorhanden) |
| 37 | 10 Ampere Rot | Motorsteuerung / Rad-Lüfterrelais (Ladegerät / 300) / elektrisches Servolenkungsmodul (Ladegerät / 300) / 5-Gang-TCM | |
| 38 | – – | 10 Ampere Rot | Airbagmodul |
| 39 | 10 Ampere Rot | EPS (Challenger) / EHPS (Polizei) / AC-Kupplungsrelais / Vakuumpumpenrelais / Rad-Lüfterrelais (Challenger) | |
| 48 | – – | 10 Ampere Rot | AWD-Modul / Vorderachse trennen – falls vorhanden |
| 49 | – – | – – | Sicherung – Ersatz |
| 50 | – – | – – | Sicherung – Ersatz |
| 51 | – – | 20 Ampere Gelb | Vakuumpumpe |
| 52 | – – | 5 Amp Tan | Adaptive Kreuzfahrt – falls vorhanden |
| 53 | – – | – – | Sicherung – Ersatz |
ad vertisements
Gepäckraum
Zuweisung von Sicherungen in der hinteren PDC (2018, 2019)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 2 | 60 Amp gelb | – – | Front PDC Feed # 1 |
| 3 | – – | – – | Sicherung – Ersatz |
| 4 | 60 Amp gelb | – – | Front PDC Feed # 2 |
| 5 | 30 Amp Pink 20 Amp Blue – Polizei | – – | Schiebedach / Kuppellampe -Polizei |
| 6 | 40 Amp Grün | – – | Außenbeleuchtung # 1 |
| 7 | 40 Amp Grün | – – | Außenbeleuchtung # 2 |
| 8 | 30 Amp Pink | – – | Innenbeleuchtung |
| 9 | 40 Amp Grün | – – | Power Locks |
| 10 | 30 Amp Pink | – – | Fahrertür-Steuermodul |
| 11 | 30 Amp Pink | – – | Beifahrertür-Steuermodul |
| 12 | 20 Ampere Gelb | Dual USB Center Console Heck- / Zigarettenanzünder IP – falls vorhanden | |
| 15 | 40 Amp Grün | – – | HLK-Gebläse |
| 16 | 20 Ampere Blau | – – | Linke Spotlampe – Polizei |
| 17 | 20 Ampere Blau | – – | Right Spot Lamp – Polizei |
| 18 | 30 Amp Pink | – – | Mod Network Interface -Police |
| 19 | – – | – – | Sicherung – Ersatz |
| 20 | – – | – – | Sicherung – Ersatz |
| 21 | 30 Amp Pink | – – | Kraftstoffpumpe (nicht 6,2 l SRT Demon) |
| 22 | – – | 5 Amp Tan | Cyber Gateway Mod |
| 23 | – – | 10 Ampere Rot | Kraftstofftür / Diagnoseanschluss |
| 24 | – – | 10 Ampere Rot | Integrierter Mittelstapel |
| 25 | – – | 10 Ampere Rot | Reifendruckkontrolle |
| 26 | 15 Ampere Blau | Cygnus-Getriebemodul (Ladegerät / 300) / elektronisches Schaltmodul (Ladegerät / 300) | |
| 27 | – – | 25 Ampere klar | Verstärker – falls vorhanden |
| 31 | – – | 25 Amp Breaker | Leistungssitze – falls vorhanden |
| 32 | – – | 15 Ampere Blau | HLK-Modul / Cluster |
| 33 | – – | 15 Ampere Blau | Zündschalter / HF-Nabenmodul / Lenksäulenverriegelung (300) – falls vorhanden |
| 34 | – – | 10 Ampere Rot | Lenksäulenmodul / Uhr (300) |
| 35 | – – | 5 Amp Tan | Batteriesensor |
| 36 | – – | 15 Ampere Blau | Elektronisches Auslassventil – Wenn ausgestattet |
| 37 | – – | 20 Ampere Gelb | Radio |
| 38 | – – | 20 Ampere Gelb | Steckdose im Armlehnen- / Konsolen-Media-Hub |
| 40 | 30 Amp Pink | – – | Kraftstoffpumpe (6.2L SRT Demon – falls vorhanden) |
| 41 | 30 Amp Pink | – – | Kraftstoffpumpe (6.2L SRT Demon – falls vorhanden) |
| 42 | 30 Amp Pink | – – | Hintere Abtauung |
| 43 | 20 Ampere Gelb | Komfortsitz- und Lenkradmodul (beheizte Lenkrad- / RR-Sitzheizung) | |
| 44 | – – | 10 Ampere Rot | Einparkhilfe / toter Winkel / Rückfahrkamera |
| 45 | – – | 15 Ampere Blau | Cluster / Rückspiegel / Kompass (Ladegerät / 300) / Feuchtigkeitssensor / nach vorne gerichtete Kamera (Spurverlassens) / Cyber Gateway |
| 46 | – – | – – | Sicherung – Ersatz |
| 47 | 10 Ampere Rot | Adaptive Frontbeleuchtung / Tagfahrleuchten – falls vorhanden | |
| 48 | – – | 20 Ampere Gelb | Aktive Federung – (6,4 l / 6,2 l) |
| 49 | – – | – – | Sicherung – Ersatz |
| 50 | – – | – – | Sicherung – Ersatz |
| 51 | – – | 20 Ampere Gelb | Beheizte / belüftete Vordersitze – falls vorhanden |
| 52 | 10 Ampere Rot | Beheizte Getränkehalter / hinten beheizte Sitzschalter – falls vorhanden | |
| 53 | – – | 10 Ampere Rot | HLK-Modul / Fahrzeugtemperatursensor |
| 54 | – – | – – | Sicherung – Ersatz |
| 55 | – – | – – | Sicherung – Ersatz |
| 56 | – – | – – | Sicherung – Ersatz |
| 57 | – – | – – | Sicherung – Ersatz |
| 58 | – – | 10 Ampere Rot | Airbagmodul |
| 59 | – – | 20 Ampere Gelb | Einstellbare Pedale – Polizei |
| 60 | – – | – – | Sicherung – Ersatz |
| 61 | – – | – – | Sicherung – Ersatz |
| 62 | – – | – – | Sicherung – Ersatz |
| 63 | – – | – – | Sicherung – Ersatz |
| 64 | – – | 25 Amp Breaker | Heckscheiben (Ladegerät / 300) |
| 65 | – – | 10 Ampere Rot | Airbagmodul |
| 66 | – – | – – | Sicherung – Ersatz |
| 67 | 10 Ampere Rot | Regen- und Lichtsensor / Schiebedach / RR-Innenspiegel / Police Run Acc Relay | |
| 68 | 10 Ampere Rot | Dual USB-Steckdose -R / A Sense (Ladegerät / 300) Rear Sunshade (Ladegerät / 300) RR USB-Timer | |
| 69 | – – | – – | Sicherung – Ersatz |
| 70 | – – | – – | Sicherung – Ersatz |
