In diesem Artikel betrachten wir die Dodge Journey der ersten Generation vor einem Facelifting, das von 2009 bis 2010 erstellt wurde. Hier finden Sie Sicherungskastendiagramme von Dodge Journey 2009 und 2010 , in denen Sie Informationen zur Position der Sicherungsbleche im Auto erhalten und erfahren Sie mehr über die Zuordnung jeder Sicherung (Sicherungslayout).
Sicherungslayout Dodge Journey 2009-2010
Sicherungen für Zigarettenanzünder / Steckdose im Dodge Journey sind die Sicherungen M6, M7 und M36 im Sicherungskasten des Motorraums.

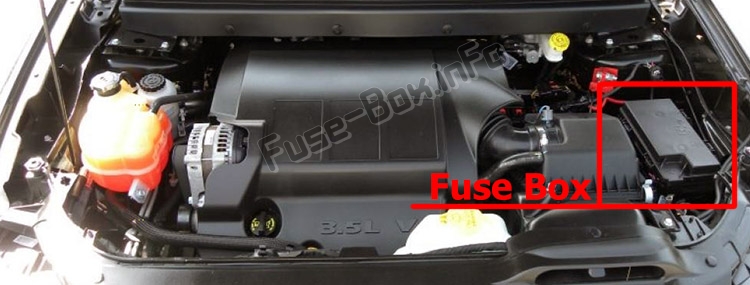

Position des Sicherungskastens
Das integrierte Leistungsmodul (IPM) befindet sich im Motorraum in der Nähe der Luftfilterbaugruppe.
Ein Etikett, das jede Komponente kennzeichnet, kann auf die Innenseite der Abdeckung gedruckt oder geprägt werden.

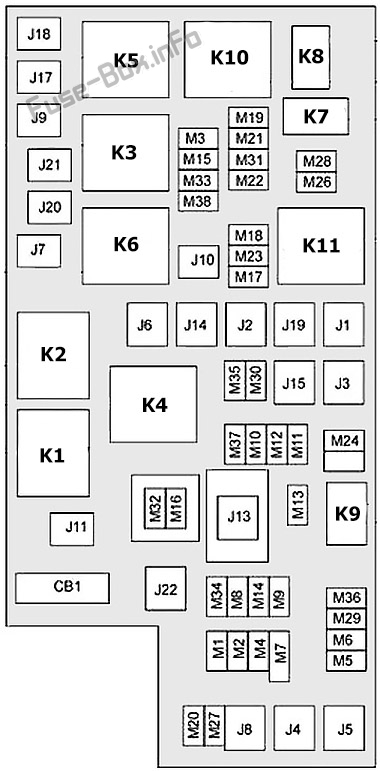

Sicherungskastendiagramm
ad vertisements
Zuweisung von Sicherungen im IPM
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| J1 | 40 Amp Grün | – – | Power Klappsitz |
| J2 | 30 Amp Pink | – – | Verteilergetriebemodul – falls vorhanden |
| J3 | 30 Amp Pink | – – | Heckklappenmodul |
| J4 | 25 Ampere natürlich | – – | Fahrertürknoten |
| J5 | 25 Ampere natürlich | – – | Beifahrertürknoten |
| J6 | 40 Amp Grün | – – | Programm für Antiblockiersystem (ABS) / Programm für elektronische Stabilität (ESP) |
| J7 | 30 Amp Pink | – – | ABS-Ventil / Programm zur Stabilisierung des Antiblockiersystems (ABS) |
| J8 | 40 Amp Grün | – – | Power Memory Seat – Wenn ausgestattet |
| J9 | 40 Amp Grün | – – | Flex Fuel / PZEV-Motor – falls vorhanden |
| J10 | 30 Amp Pink | – – | (Falls vorhanden) Scheinwerferwaschrelais- (BUX), Verteiler-Abstimmventil |
| J11 | 30 Amp Pink | – – | (Falls vorhanden) Pendelstange / Thatchum Security (BUX) / Power-Schiebetür |
| J13 | 60 Amp gelb | – – | Zündung aus Zug (IOD) Haupt |
| J14 | 40 Amp Grün | – – | Elektrische Hintergrundbeleuchtung (EBL) |
| J15 | 30 Amp Pink | – – | Hinteres Gebläse – falls vorhanden |
| J17 | 40 Amp Grün | – – | Anlassermagnet |
| J18 | 20 Ampere Blau | – – | NGC (Antriebsstrang-Steuermodul) / Getriebebereich |
| J19 | 60 Amp gelb | – – | Kühlerlüftermotor |
| J20 | 30 Amp Pink | – – | Frontscheibenwischer Hi / Low |
| J21 | 20 Ampere Blau | – – | Unterlegscheibe vorne / hinten |
| J22 | 25 Ampere natürlich | Schiebedachmodul – falls vorhanden | |
| M1 | – – | 15 Ampere Blau | Zentrales hoch montiertes Bremslicht (CHMSL) |
| M2 | – – | 20 Ampere Gelb | Anhängerlichter – falls vorhanden |
| M3 | – – | 20 Ampere Gelb | Vorder- / Hinterachse, AWD Mod |
| M4 | – – | 10 Ampere Rot | Anhängerkupplung – falls vorhanden |
| M5 | – – | 25 Ampere natürlich | Wechselrichter – falls vorhanden |
| M6 | – – | 20 Ampere Gelb | Steckdose # 1 / Zubehör (ACC) Regensensor |
| M7 | – – | 20 Ampere Gelb | Steckdose Nr. 2 (Batterie ‚oder Zubehör‘ (ACC) wählbar) |
| M8 | – – | 20 Ampere Gelb | Beheizte Vordersitze – Wenn ausgestattet |
| M9 | – – | 20 Ampere Gelb | Beheizte Rücksitze – falls vorhanden |
| M10 | – – | 15 Ampere Blau | Waschtischlampen / Freisprechmodul (HFM) – Wenn vorhanden, Fernanzeige – Wenn vorhanden, digitaler Satelliten-Audioempfänger (SDARS) – Wenn vorhanden, universeller Garagentoröffner (UGDO) – Wenn vorhanden, Waschtischleuchte, Video-Unterhaltungssystem (VES) ) ™ – Wenn ausgestattet |
| M11 | – – | 10 Ampere Rot | Automatische Temperaturregelung (ATC) – Wenn ausgestattet, Unterlicht |
| M12 | – – | 30 Amp Grün | Radio, Verstärker (AMP) |
| M13 | – – | 20 Ampere Gelb | Kabinenfachknoten (CCN), Multifunktionsschalter / Sirenenmodul, ITM |
| M14 | – – | 20 Ampere Gelb | Anhängerkupplung (BUX) – Wenn ausgerüstet |
| M15 | – – | 20 Ampere Gelb | Auto Dim Rückspiegel – Wenn vorhanden, Infrarotsensor (IR) – Wenn vorhanden, Multifunktionsschalter, Reifendruckkontrollsystem (TPMS) – Wenn vorhanden, Verteilergetriebemodul – Wenn vorhanden |
| M16 | – – | 10 Ampere Rot | Insassenrückhaltesteuerung (ORC) / Insassenklassifizierungsmodul (OCM) |
| M17 | – – | 15 Ampere Blau | Linker Park / Seitenmarkierung / Lauf- / Rücklichter, Lizenzlichter |
| M18 | – – | 15 Ampere Blau | Rechter Park / Seitenmarkierung / Lauf- / Rücklichter |
| M19 | – – | 25 Ampere natürlich | Auto Shut Down (ASD) Nr. 1 und Nr. 2 |
| M20 | – – | 15 Ampere Blau | Electronic Vehicle Information Center (EVIC) – Wenn ausgestattet, Innenbeleuchtung, Lenkradschalter – Wenn vorhanden, Schalterbank |
| M21 | – – | 20 Ampere Gelb | Auto Shut Down (ASD) # 3 |
| M22 | – – | 10 Ampere Rot | Rechtes Horn |
| M23 | – – | 10 Ampere Rot | Linkes Horn |
| M24 | – – | 25 Ampere natürlich | Heckscheibenwischer |
| M25 | – – | 20 Ampere Gelb | Kraftstoffpumpe / Diesel-Hebepumpe |
| M26 | – – | 10 Ampere Rot | Power MIRRORS Schalter / Treiber Fensterschalter |
| M27 | – – | 10 Ampere Rot | Lenksäulenverriegelung, drahtloser Zündknoten (WIN) / PEM |
| M28 | – – | 10 Ampere Rot | NGC (Antriebsstrang-Steuermodul) / Getriebevorschub (Batt) |
| M29 | – – | 10 Ampere Rot | Insassenklassifizierungsmodul (OCM) |
| M30 | – – | 15 Ampere Blau | Rpar Wischermodul Modul / Power Folding Mirror, J1962 Diag Feed |
| M31 | – – | 20 Ampere Gelb | Rückfahrscheinwerfer |
| M32 | – – | 10 Ampere Rot | Insassenrückhaltesystem (ORC) |
| M33 | – – | 10 Ampere Rot | NGC (Powertrain Control Module) Batteriespeisung / TCM |
| M34 | – – | 10 Ampere Rot | Servounterstützungsmodul, HLK-Modul, Scheinwerferwaschanlagen, Kompassmodul – falls vorhanden, Taschenlampe – falls vorhanden, RAD-Lüfterdiesel |
| M35 | – – | 10 Ampere Rot | Beheizte Spiegel – falls vorhanden |
| M36 | – – | 20 Ampere Gelb | Steckdose Nr. 3 (Batt) |
| M37 | – – | 10 Ampere Rot | Antiblockiersystem (ABS), elektronisches Stabilitätsprogramm (ESP), Bremslichtschalter |
| M38 | – – | 25 Ampere natürlich | Motoren sperren / entriegeln |
| K1 | – – | – – | Zündlauf / Zubehörrelais |
| K2 | – – | – – | Zündlaufrelais |
| K3 | – – | – – | Anlassermagnetrelais |
| K4 | – – | – – | Zündlauf- / Startrelais |
| K5 | – – | – – | (NGC) Relais / PCM des Antriebsstrang-Steuermoduls |
| K6 | – – | – – | Relais für elektrische Hintergrundbeleuchtung (EBL) |
| K7 | – – | – – | – – |
| K8 | – – | – – | – – |
| K9 | – – | – – | Gebläserelais hinten |
| K10 | – – | – – | ASD-Relais (Vorschub für M19 und M21) |
| K11 | – – | – – | Kühlerlüfterrelais Niedrige Drehzahl |
