Hier finden Sie die Sicherungskasten-Belegung für den Dodge Journey der Baujahre 2011 bis 2019. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsbelegung Dodge Journey 2011-2019
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Dodge Journey?
- Was zeigt die Sicherungsbelegung?
- Weitere Dodge Sicherungskasten-Belegungen
Sicherungsbelegung Dodge Journey 2011-2019
Sicherungen des Zigarettenanzünders (Steckdose) im Dodge Journey sind die Sicherungen F102, F103 und F106 im Sicherungskasten der Instrumententafel.
Innensicherungen

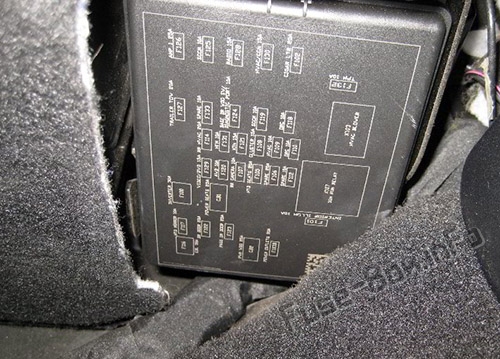

Position des Sicherungskastens
Die innere Sicherungsplatte befindet sich auf der Beifahrerseite unter der Instrumententafel.
ad vertisements
Sicherungsdiagramm
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| F100 | 30 Amp Pink | – – | 110V Wechselrichter – falls vorhanden |
| F101 | – – | 10 Ampere Rot | Innenbeleuchtung |
| F102 | – – | 20 Ampere Gelb | Zigarettenanzünder in der Instrumententafel / Steckdose hinten links |
| F103 | – – | 20 Ampere Gelb | Steckdose im Konsolenfach / Steckdose im hinteren Bereich der Konsole |
| F105 | – – | 20 Ampere Gelb | Sitzheizung – falls vorhanden |
| F106 | – – | 20 Ampere Gelb | Steckdose hinten |
| F107 | – – | 10 Ampere Rot | Rückfahrkamera – falls vorhanden |
| F108 | – – | 15 Ampere Blau | Instrumententafel |
| F109 | – – | 10 Ampere Rot | Klimatisierung / HLK |
| F110 | – – | 10 Ampere Rot | Insassenrückhaltesystem |
| F112 | – – | 10 Ampere Rot | Schonen |
| F114 | – – | 20 Ampere Gelb | HLK-Gebläse / Motor hinten |
| F115 | – – | 20 Ampere Gelb | Heckwischermotor |
| F116 | 30 Amp Pink | – – | Heckentfroster (EBL) |
| F117 | – – | 10 Ampere Rot | Beheizte Spiegel |
| F118 | – – | 10 Ampere Rot | Insassenrückhaltesystem |
| F119 | – – | 10 Ampere Rot | Steuersäulen-Steuermodul |
| F120 | – – | 10 Ampere Rot | Allradantrieb – falls vorhanden |
| F121 | – – | 15 Ampere Blau | Drahtloser Zündknoten |
| F122 | – – | 25 Ampere klar | Fahrertürmodul |
| F123 | – – | 25 Ampere klar | Beifahrertürmodul |
| F124 | – – | 10 Ampere Rot | Spiegel |
| F125 | – – | 10 Ampere Rot | Steuersäulen-Steuermodul |
| F126 | – – | 25 Ampere klar | Audio-Verstärker |
| F127 | – – | 20 Ampere Gelb | Anhängerkupplung – falls vorhanden |
| F128 | – – | 15 Ampere Blau | Radio |
| F129 | – – | 15 Ampere Blau | Video / DVD – falls vorhanden |
| F130 | – – | 15 Ampere Blau | Klimatisierung / Instrumententafel |
| F131 | – – | 10 Ampere Rot | Passagierunterstützung / Freisprecheinrichtung – Wenn ausgestattet |
| F132 | – – | 10 Ampere Rot | Reifendruckmodul |
| F133 | – – | 10 Ampere Rot | Cyber Security Gateway – Wenn ausgestattet |
Unterwasserschutz (Power Distribution Center)

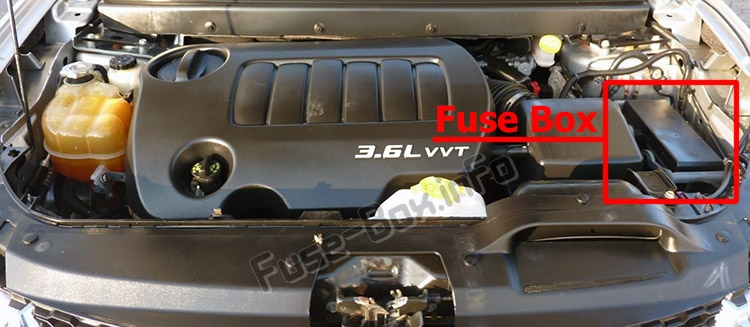

Position des Sicherungskastens
Das Power Distribution Center (PDC) befindet sich im Motorraum.
Ein Etikett, das jede Komponente identifiziert, ist auf der Innenseite der Abdeckung aufgedruckt.
ad vertisements
Sicherungsdiagramm
Zuordnung der Sicherungen unter der Motorhaube
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| F101 | 60 Amp gelb | – – | Innenstromverteiler-Center-Schiene |
| F102 | 60 Amp gelb | – – | Innenstromverteiler-Center-Schiene |
| F103 | 60 Amp gelb | – – | Innenstromverteiler-Center-Schiene |
| F105 | 60 Amp gelb | Relais für Schienenzündung im Innenstromverteilungszentrum | |
| F106 | 60 Amp gelb | – – | Relais für Schienenführung / Zubehör für das Power Distribution Center im Innenraum |
| F139 | 40 Amp Grün | – – | Gebläse für Klimatisierungssystem |
| F140 | 30 Amp Pink | – – | Power Locks |
| F141 | 40 Amp Grün | – – | Antiblockiersystem |
| F142 | 40 Amp Grün | – – | Glühkerzen – falls vorhanden |
| F143 | 40 Amp Grün | – – | Außenleuchten 1 |
| F144 | 40 Amp Grün | – – | Außenleuchten 2 |
| F145 | 30 Amp Pink | – – | Zum Körper Computer – Lampe |
| F146 | 30 Amp Pink | – – | Schonen |
| F147 | 30 Amp Pink | – – | Schonen |
| F148 | 40 Amp Grün | – – | Kühlerlüftermotor |
| F149 | 30 Amp Pink | – – | Anlassermagnet |
| F150 | – – | 25 Ampere klar | Antriebsstrang-Steuermodule |
| F151 | 30 Amp Pink | – – | Motor für Scheinwerferwaschanlage – falls vorhanden |
| F152 | – – | 25 Ampere klar | Diesel-Kraftstoffheizung – falls vorhanden |
| F153 | – – | 20 Ampere Gelb | Benzinpumpe |
| F156 | – – | 10 Ampere Rot | Brems- / elektronisches Stabilitätskontrollmodul |
| F157 | – – | 10 Ampere Rot | Power Transfer Unit Module – Wenn vorhanden |
| F158 | – – | 10 Ampere Rot | Aktives Haubenmodul – falls vorhanden |
| F159 | – – | 10 Ampere Rot | Schonen |
| F160 | – – | 20 Ampere Gelb | Innenbeleuchtung |
| F161 | – – | 20 Ampere Gelb | Horn |
| F162 | 40 Ampere Rot / 20 Ampere Blau | – – | Kabinenheizung Nr. 1 / Vakuumpumpe – falls vorhanden |
| F163 | 50 Ampere Rot | – – | Kabinenheizung Nr. 2 – falls vorhanden |
| F164 | – – | 25 Ampere klar | Automatische Abschaltung des Antriebsstrangs |
| F165 | – – | 20 Ampere Gelb | Abschaltung des Antriebsstrangs |
| F166 | – – | 20 Ampere Gelb | Schonen |
| F167 | – – | 30 Amp Grün | Abschaltung des Antriebsstrangs |
| F168 | – – | 10 Ampere Rot | Klimaanlage Kupplung |
| F169 | 40 Amp Grün | Emissionen – Teilweise emissionsfreier Fahrzeugmotor | |
| F170 | 15 Ampere Blau | Emissionen – Teilweise emissionsfreie Fahrzeugantriebe | |
| F172 | – – | 20 Ampere Gelb | Schonen |
| F173 | – – | 25 Ampere klar | Antiblockierbremsventile |
| F174 | – – | 20 Ampere Gelb | Sirene – Wenn ausgerüstet |
| F175 | – – | 30 Amp Grün | Schonen |
| F176 | – – | 10 Ampere Rot | Antriebsstrang-Steuermodule |
| F177 | – – | 20 Ampere Gelb | Allradantriebsmodul – falls vorhanden |
| F178 | – – | 25 Ampere klar | Schiebedach – falls vorhanden |
| F179 | – – | 10 Ampere Rot | Batteriesensor |
| F181 | 100 Ampere Blau | – – | Elektrohydraulische Lenkung (EHPS) – falls vorhanden |
| F182 | 50 Ampere Rot | – – | Kabinenheizung Nr. 3 – falls vorhanden |
| F184 | 30 Amp Pink | – – | Frontwischermotor |
