Hier finden Sie die Sicherungskasten-Belegung für den Ford Maverick P758 ab Baujahr 2022. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsbelegung Ford Maverick 2021-2022…
- Lage des Sicherungskastens
- Sicherungskasten-Diagramm
- Lage des Sicherungskastens
- Sicherungskasten-Diagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Ford Maverick P758?
- Was zeigt die Sicherungsbelegung?
- Weitere Ford Sicherungskasten-Belegungen
Sicherungsbelegung Ford Maverick 2021-2022…
Sicherungskasten Karosseriesteuergerät

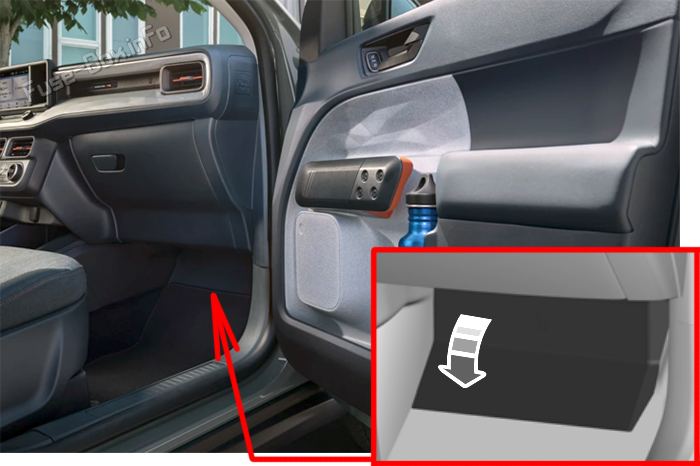

Lage des Sicherungskastens
Sicherungskasten-Diagramm
Zuordnung der Sicherungen im Sicherungskasten Innenraum (2021-2022)
| № | Bewertung | Geschützte Komponente |
|---|---|---|
| 1 | 5A | Nicht verwendet (Ersatz). |
| 2 | 5A | Nicht verwendet (Ersatz). |
| 3 | 10 A | Automatisch abblendender Innenspiegel. Bildverarbeitungsmodul A. Automatische Fernlichtsteuerung. |
| 4 | 10 A | Zündschloss. Startschalter auf Knopfdruck. Schlüsselsperrmagnet. |
| 5 | 20 A | Verriegeln Entriegeln. |
| 6 | 10 A | Schiebedach. DC-Wechselrichter. Schalterpaket Fahrertür. Power-Slide-Heckfensterschalter. |
| 7 | 30 A | Beifahrertürmodul. |
| 8 | 5A | Steuergerät Einparkhilfe. Anhängerbremsschalter (Gas). |
| 9 | 5A | Nicht benutzt. |
| 10 | 10 A | Erweitertes Leistungsmodul. |
| 11 | 5A | Telematik-Steuergerät-Modul. |
| 12 | 5A | Nicht benutzt. |
| 13 | 15 A | Fahrertürschloss. Fahrertür entriegeln. |
| 14 | 30 A | Fahrertürmodul. |
| fünfzehn | 15 A | Erweitertes Leistungsmodul. |
| 16 | 15 A | Nicht verwendet (Ersatz). |
| 17 | 15 A | SYNCHRON. Empfänger-Transceiver-Modul. Integriertes Bedienfeld. |
| 18 | 7,5A | Lademodul für kabelloses Zubehör. |
| 19 | 7,5A | Nicht benutzt. |
| 20 | 10 A | Nicht verwendet (Ersatz). |
| 21 | 7,5A | Klimakontrolle. E-Schaltmodul. |
| 22 | 7,5A | Kombiinstrument. Smart-Data-Link-Anschluss. Steuermodul Lenksäule. |
| 23 | 20 A | Audioeinheit. |
| 24 | 20 A | Nicht verwendet (Ersatz). |
| 25 | 30 A | Elektrische Fensterheber vorne links. Elektrische Fensterheber vorne rechts. Elektrische Fensterheber hinten links. Elektrische Fensterheber hinten rechts. |
Anzeigen _
Motorraum-Sicherungsblock
Lage des Sicherungskastens
Zugriff:
- Ziehen Sie die Verriegelung zu sich und entfernen Sie die obere Abdeckung.
- Ziehen Sie den Steckerhebel nach oben.
- Ziehen Sie den Stecker nach oben, um ihn zu entfernen.
- Ziehen Sie beide Riegel zu sich heran und entfernen Sie den Sicherungskasten.
- Drehen Sie den Sicherungskasten um und öffnen Sie den Deckel.
Sicherungskasten-Diagramm
Zuordnung der Sicherungen im Under Hood Fuse Box (2021-2022)
| № | Bewertung | Geschützte Komponente |
|---|---|---|
| 1 | — | Nicht benutzt. |
| 2 | 40 A | Driveline-Steuermodul. |
| 3 | 20 A | Horn. |
| 4 | 40 A | Standheizung (Hybrid-Elektrofahrzeug). |
| 5 | — | Nicht benutzt. |
| 6 | — | Nicht benutzt. |
| 7 | 60 A | Standheizung (Hybrid-Elektrofahrzeug). |
| 8 | — | Nicht benutzt. |
| 9 | 40 A | Standheizung (Hybrid-Elektrofahrzeug). |
| 10 | 30 A | Anlasser. |
| 11 | 15 A | Antriebsstrangsteuermodul. |
| 12 | 15 A | Antriebsstrangsteuermodul. |
| 13 | 15 A | Antriebsstrangsteuermodul. |
| 14 | 15 A | Antriebsstrangsteuermodul. |
| fünfzehn | — | Nicht benutzt. |
| 16 | — | Nicht benutzt. |
| 17 | 10 A | Klimakompressor. |
| 18 | 10 A | Antriebsstrangsteuermodul. |
| 19 | 10 A | Antiblockiersystem-Modul. |
| 20 | 10 A | Antriebsstrang-Steuermodul (Hybrid-Elektrofahrzeug). |
| 21 | 5A | Adaptiver Tempomat. |
| 22 | 5A | Elektronisches Batteriesteuermodul (Hybrid-Elektrofahrzeug). |
| 23 | 10 A | Bremslichtschalter. |
| 24 | 20 A | Verstärker. |
| 25 | 15 A | Beheizter Wischerpark. |
| 26 | 10 A | Beheizbare Frontscheibenkamera. |
| 27 | — | Nicht benutzt. |
| 28 | — | Nicht benutzt. |
| 29 | — | Nicht benutzt. |
| 30 | — | Nicht benutzt. |
| 31 | — | Nicht benutzt. |
| 32 | 30 A | Körperkontrollmodul. |
| 33 | 15 A | Beheiztes Lenkrad. |
| 34 | 10 A | Kamera für Einparkhilfe vorne. Vorwärts gerichtete Kamera. Rückfahrkamera. Toter-Winkel-Informationssystem. |
| 35 | — | Nicht benutzt. |
| 36 | 5A | Elektronische Servolenkung. |
| 37 | 20 A | Parkleuchten für Anhängerkupplung. |
| 38 | 40 A | Gebläsemotor. |
| 39 | — | Nicht benutzt. |
| 40 | 30 A | Aftermarket-Bremssteuergerät. |
| 41 | 20 A | Verstärker. |
| 42 | 30 A | Elektrisch verstellbarer Fahrersitz. |
| 43 | 50 A | Elektrische Wasserpumpe (Hybrid-Elektrofahrzeug). |
| 44 | 40 A | Anhängerkupplungsmodul. |
| 45 | — | Nicht benutzt. |
| 46 | — | Nicht benutzt. |
| 47 | 20 A | Beheizte Sitze. |
| 48 | 30 A | Batterieladung des Anhänger-Beleuchtungsmoduls. |
| 49 | 60 A | Antiblockierregelpumpe. |
| 50 | 60 A | Lüfter. |
| 51 | 30 A | Schiebedach. |
| 52 | 5A | Antriebsstrang-Steuermodul (Hybrid-Elektrofahrzeug). |
| 53 | — | Nicht benutzt. |
| 54 | — | Nicht benutzt. |
| 55 | — | Nicht benutzt. |
| 56 | 5A | DC/DC-Wandler (Hybrid-Elektrofahrzeug). |
| 57 | 10 A | Datenübertragungsstecker. |
| 58 | 30 A | Klimatisiertes Sitzmodul. |
| 59 | 40 A | Körperkontrollmodul. |
| 60 | 25 A | Elektrisch verschiebbare Heckscheibe. |
| 61 | — | Nicht benutzt. |
| 62 | — | Nicht benutzt. |
| 63 | — | Nicht benutzt. |
| 64 | — | Nicht benutzt. |
| 65 | — | Nicht benutzt. |
| 66 | — | Nicht benutzt. |
| 67 | — | Nicht benutzt. |
| 68 | — | Nicht benutzt. |
| 69 | 10 A | Rückfahrscheinwerfer für Anhängerkupplungen. |
| 70 | 15 A | Port-Kraftstoffeinspritzdüsen. |
| 71 | 20 A | Steckdose auf der Rückseite der Konsole. |
| 72 | 20 A | Media-Bin-Powerpoint. |
| 73 | 5A | USB-Ladegerät – Bodenkonsole – hinten. |
| 74 | — | Nicht benutzt. |
| 75 | 30 A | Scheibenwischermotor. |
| 76 | 10 A | Beheizbarer Außenspiegel. |
| 77 | 40 A | Antiblockierventile. |
| 78 | — | Nicht benutzt. |
| 79 | 25 A | Erweitertes Außenbeleuchtungsmodul auf der linken Seite. |
| 80 | 25 A | Erweitertes Außenlichtmodul rechts. |
| 81 | 20 A | Benzinpumpe. |
| 82 | — | Nicht benutzt. |
| 83 | 40 A | Hilfsstromverteilerkasten (Hybrid-Elektrofahrzeug). |
| 84 | 20 A | Steckdose für Pick-up-Box. |
| 85 | 60 A | Wechselrichter. |
| 86 | — | Nicht benutzt. |
| 87 | — | Nicht benutzt. |
| 88 | — | Nicht benutzt. |
| 89 | — | Nicht benutzt. |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Ford Maverick P758?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
