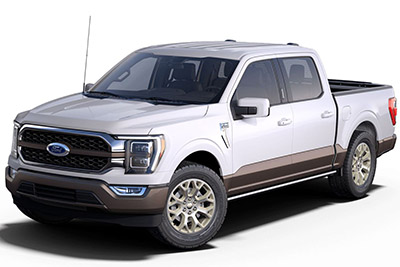

In diesem Artikel betrachten wir den Ford F-150 der vierzehnten Generation, der von 2021 bis heute erhältlich ist. Hier finden Sie Schaltpläne der Sicherungskästen des Ford F-150 2021 und 2022, erhalten Informationen zur Position der Sicherungskästen im Fahrzeuginnenraum und erfahren mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Ford F150 2021-2022…
Lage des Sicherungskastens
Passagierabteil
Der Sicherungskasten befindet sich auf der rechten Seite des Beifahrerfußraums hinter einer Verkleidung.

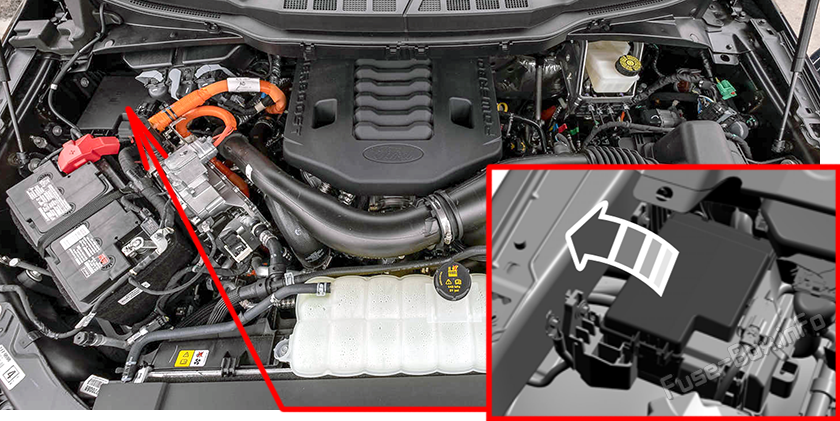

Motorraum
Sicherungskastendiagramme
2021, 2022
Diagramm des Sicherungskastens im Fahrgastraum
Zuordnung der Sicherungen im Fahrgastraum (2021, 2022)
| № | Bewertung | Geschützte Komponente |
|---|---|---|
| 1 | – | Nicht benutzt. |
| 2 | 10 A | Verzögerte Zubehörzufuhr. |
| 3 | 7,5A | Drahtloses Ladegerät. |
| 4 | 20 A | Nicht benutzt. |
| 5 | – | Nicht benutzt. |
| 6 | 10 A | Fensterheberschalter Fahrerseite. |
| 7 | 10 A | Schaltmodul. |
| 8 | 5A | Handy-Pass-Modul. |
| 9 | 5A | Kombiniertes Sensormodul. |
| 10 | – | Nicht benutzt. |
| 11 | – | Nicht benutzt. |
| 12 | 7,5A | Verbessertes zentrales Gateway. Klimakontrolle. |
| 13 | 7,5A | Kombiinstrument. Steuermodul Lenksäule. |
| 14 | 15 A | Nicht verwendet (Ersatz). |
| fünfzehn | 15 A | Integriertes Bedienfeld. SYNCHRON. |
| 16 | – | Nicht benutzt. |
| 17 | 7,5A | Scheinwerfersteuergerät. |
| 18 | 7,5A | Nicht benutzt. |
| 19 | 5A | Scheinwerferschalter. |
| 20 | 5A | Passiver Start. Zündschloss. Schlüsselsperrmagnet. |
| 21 | 5A | Anhängerbremsschalter. |
| 22 | 5A | Nicht benutzt. |
| 23 | 30 A | Steuermodul Fahrertür. |
| 24 | 30 A | Schiebedach. |
| 25 | 20 A | Nicht benutzt. |
| 26 | 30 A | Steuermodul Beifahrertür. |
| 27 | 30 A | Nicht benutzt. |
| 28 | 30 A | Verstärker. |
| 29 | 15 A | 12-Zoll-Display. Verstellbare Pedáis. |
| 30 | 5A | Nicht benutzt. |
| 31 | 10 A | HF-Empfänger. Fahrermonitor. Terrain-Management-Schalter. |
| 32 | 20 A | Audiosteuermodul. |
| 33 | – | Nicht benutzt. |
| 34 | 30 A | Relais laufen/starten. |
| 35 | 5A | 400-Watt-Wechselrichter laufen/starten. |
| 36 | 15 A | Automatisch abblendender Innenspiegel. Sitzheizung hinten laufen/starten. Adaptive Vorderradlenkung läuft/startet. Beheiztes Rad (Fahrzeuge ohne adaptive Vorderradlenkung). |
| 37 | 20 A | Fortschrittliche Fahrerassistenzsysteme. |
| 38 | 30 A LS | Elektrische Fensterheber hinten. |
Anzeigen _
Diagramm des Motorraum-Sicherungskastens
Zuordnung der Sicherungen im Motorraum (2021, 2022)
| № | Bewertung | Geschützte Komponente |
|---|---|---|
| 1 | 40 A | Body Control Module – Batteriestrom in Einspeisung 1. |
| 3 | 40 A | Body Control Module – Batterieleistung im Feed 2. |
| 4 | 30 A | Benzinpumpe. |
| 5 | 5A | Spule des Steuergeräts Antriebsstrang. |
| 6 | 25 A | Powertrain-Steuermodulleistung (Gas, Hybrid). |
| 7 | 20 A | Leistung des Antriebsstrang-Steuermoduls. |
| 8 | 20 A | Leistung des Antriebsstrang-Steuermoduls (Hybrid). |
| 8 | 10 A | Leistung des Antriebsstrangsteuermoduls (Benzin, Diesel, Raptor, Tremor). |
| 9 | 20 A | Powertrain-Steuermodulleistung (Gas, Hybrid). |
| 10 | 20 A | Leistung des Steuergeräts Antriebsstrang (Diesel). |
| 11 | 30 A | Anlasser. |
| 13 | 40 A | Gebläsemotor. |
| fünfzehn | 25 A | Horn. |
| 19 | 20 A | Schneepflugschalter (Gas). Sitzheizung hinten (Gas, Diesel, Hybrid). |
| 21 | 10 A | Scheinwerferbetrieb/Startvorschub. |
| 22 | 10 A | Elektronische Servolenkung. |
| 23 | 10 A | Elektrische Bremskraftverstärkung. |
| 24 | 10 A | Antriebsstrangsteuermodul (Gas, Hybrid). Getriebesteuergerät (Diesel). Glühkerzensteuergerät (Diesel). |
| 25 | 10 A | Mittig hoch montierte Bremsleuchtenkamera. Trailer-Kamera. 2-kW-Wechselrichter. 24-V-Generator – Vorlauf laufen/starten. Analoge Rückfahrkamera. |
| 28 | 50 A | Elektrische Bremskraftverstärkung. |
| 29 | 50 A | Elektrische Bremskraftverstärkung. |
| 30 | 40 A | Elektrisch verstellbarer Fahrersitz. |
| 31 | 30 A | Elektrisch verstellbarer Beifahrersitz. |
| 32 | 20 A | Hilfssteckdose. |
| 33 | 20 A | Hilfssteckdose. Intelligentes USB-Ladegerät. |
| 34 | 20 A | Hilfssteckdose. |
| 37 | 30 A | Heckklappenmodul. |
| 38 | 40 A | Klimatisiertes Sitzmodul. Power-Trittbretter. |
| 41 | 25 A | Elektrisches Schiebefenster hinten. |
| 42 | 30 A | Anhängerbremssteuermodul. |
| 47 | 50 A | Lüfter (Gas, Hybrid, Raptor, Tremor). |
| 48 | 20 A | Sitzheizung hinten (Raptor, Tremor) |
| 49 | 50 A | Lüfter (Gas, Hybrid, Raptor, Tremor). |
| 50 | 40 A | Beheizte Hintergrundbeleuchtung (Gas, Hybrid). |
| 55 | 30 A | Parkleuchten für Anhängerkupplung. |
| 56 | 20 A | Anhänger-Schleppbrems- und Wendeleuchten (4-poliger Stecker). |
| 58 | 10 A | Rückfahrscheinwerfer für Anhängerkupplungen. |
| 60 | 15 A | Upfitterl-Relais (Raptor, Tremor). |
| 61 | 15 A | Relais 2 nachrüsten (Raptor, Tremor). |
| 62 | 10 A | Relais 3 nachrüsten (Raptor, Tremor). |
| 63 | 10 A | Upfitter 4 Relais (Raptor, Tremor). |
| 64 | 25 A | Allradantrieb. |
| 65 | 15 A | Getriebesteuergerät (Diesel). |
| 67 | 20 A | Übertragungslauf/Start. |
| 69 | 30 A | Scheibenwischer links. |
| 82 | 25 A | Allradantrieb. |
| 83 | 50 A | Zusatzheizung (Diesel). |
| 84 | 50 A | Zusatzheizung (Diesel). |
| 85 | 50 A | Zusatzheizung (Diesel). |
| 86 | 25 A | Selektives katalytisches Reduktionssystem (Diesel). |
| 91 | 20 A | Anhänger-Abschlepplichtmodul. |
| 95 | 15 A | Leistung des Antriebsstrang-Steuermoduls (Hybrid). |
| 98 | 10 A | Leistung des Antriebsstrangsteuermoduls (Hybrid). Kühlmittelpumpen (Hybrid). |
| 100 | 15 A | Scheinwerfer links. |
| 101 | 15 A | Scheinwerfer rechts. |
| 105 | 50 A | Aktive Frontlenkung. |
| 107 | 30 A | Batterieladung des Anhängers. |
| 108 | 15 A | Scheinwerfer (Polizei). |
| 121 | 30 A | Kraftstofffilterheizung (Diesel). |
| 124 | 5A | Regensensormodul. |
| 125 | 10 A | Intelligentes USB-Ladegerät. |
| 134 | 25 A | Relais Multikontursitze (Gas, Diesel, Hybrid). |
| 138 | 10 A | Heckklappenentriegelung. |
| 139 | 5A | Intelligentes USB-Ladegerät. |
| 146 | 15 A | Steuermodul Traktionsbatterie (Hybrid). |
| 147 | 40 A | Lüfterrelais des Luftkühlers wechseln (Raptor, Tremor). |
| 159 | 5A | DC/DC-Leistung (Hybrid). |
| 160 | 10 A | Intelligente Datenverbindungssteuerung. |
| 168 | 15 A | Steuermodul Traktionsbatterie (Hybrid). |
| 169 | 10 A | Elektrische Motorkühlpumpe (Hybrid). |
| 170 | 10 A | Fußgängerwarnsteuermodul (Hybrid). Steuermodul Traktionsbatterie (Hybrid). Elektromotor-Kühlpumpe (Hybrid). |
| 202 | 60 A | Karosseriesteuergerät B+. |
| 210 | 30 A | Karosseriesteuergerät Start Stop. |
| 305 | 5A | Upfitter 5 Relais (Raptor, Tremor). |
| 306 | 5A | Upfitter 6 Relais (Raptor, Tremor). |
| Relais | ||
| R04 | Elektronisches Lüfterrelais 1. | |
| R06 | Elektronisches Lüfterrelais 3. | |
| R35 | Zusatzheizung (Diesel). | |
| R36 | Zusatzheizung (Diesel). |
