Sicherungsbelegung Ford Mustang 2015-2022…

Ford Mustang Sicherungsdiagramm



Die Sicherungen für den Zigarettenanzünder (Steckdose) im Ford Mustang sind die Sicherungen Nr. 53 (Zigarrenanzünder) und Nr. 54 (Hilfssteckdose) im Motorraum-Sicherungskasten.

Lage des Sicherungskastens

Passagierabteil

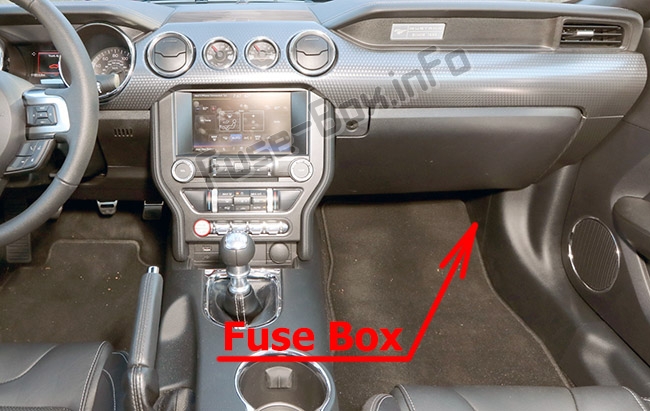

Die Sicherungstafel befindet sich auf der rechten Seite des Beifahrerfußraums hinter einer Verkleidung und einer Schlüsselcodekarte aus Kunststoff.Position des Sicherungskastens im Fahrgastraum: Ford Mustang (2015-2019-..)

Um die Verkleidung zu entfernen, heben Sie sie an den hinteren Haltehaken an, ziehen Sie sie zu sich heran und schwenken Sie sie seitlich weg.
Um es wieder einzubauen, richten Sie die Laschen mit den Rillen auf der Platte aus, lassen Sie die Platte wieder an ihren Platz fallen und drücken Sie sie dann zu.
Um an die Sicherungstafel zu gelangen, entfernen Sie zuerst die Schlüsselcodekarte.

Motorraum

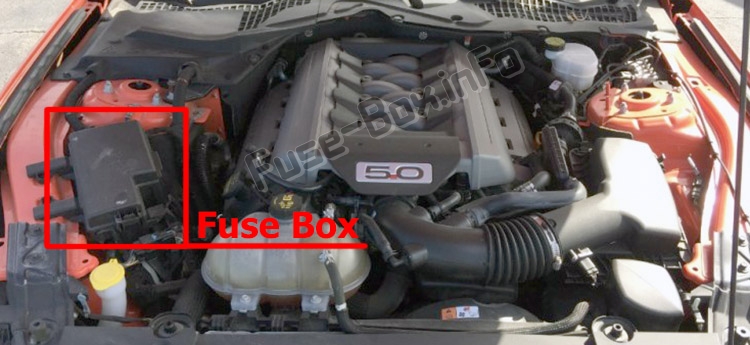

Der Stromverteiler befindet sich im Motorraum.Position des Sicherungskastens im Motorraum: Ford Mustang (2015-2019-..)

Sicherungskasten Diagramme

Anzeigen _

2015

Passagierabteil

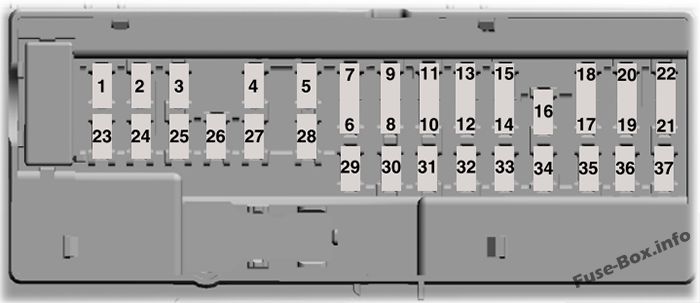

Schema Sicherungskasten innen: Ford Mustang (2015)

Zuordnung der Sicherungen im Fahrgastraum (2015)

№ Verstärkerbewertung Geschützte Komponenten
1 10 A Lampen verlangen.
2 7,5A Power-Mirror-Speichermodul.
3 20A Fahrerkonsole entsperren.
4 5A Nicht benutzt.
5 20A Subwoofer-Verstärker.
6 10 A Nicht verwendet (Ersatz).
7 10 A Nicht verwendet (Ersatz).
8 10 A Nicht verwendet (Ersatz).
9 10 A Nicht benutzt.
10 5A Nicht benutzt.
11 5A Nicht benutzt.
12 7,5A Klimasteuermodul.
13 7,5A Gateway-Modul. Steuermodul Lenksäule. Kombiinstrument.
14 10 A Nicht verwendet (Ersatz).
fünfzehn 10 A Gateway-Modul.
16 15A Entriegelung des Kofferraumdeckels.
17 5A Nicht verwendet (Ersatz).
18 5A Einbruchsensormodul.
19 5A Beifahrerairbag-Deaktivierungsanzeige.
20 5A Nicht verwendet (Ersatz).
21 5A Temperatur- und Feuchtigkeitssensor im Fahrzeug.
22 5A Modul des Insassenklassifizierungssystems.
23 10 A Schalter. Elektrische Fensterheber. Rückspiegel.
24 30A Zentralverriegelung entriegeln.
25 30A Nicht verwendet (Ersatz).
26 30A Motor für die rechte Frontscheibe.
27 30A Verstärker.
28 20A Hilfskörpermodul.
29 30A Elektrische Heckscheibe links.
30 30A Elektrische Heckscheibe rechts.
31 15A Nicht verwendet (Ersatz).
32 10 A Ferngesteuerter, schlüsselloser Eintritt. Multifunktionsanzeige. SYNCHRON. Globales Positionsbestimmungssystem-Modul. Messgeräte.
33 20A Audio-Headunit.
34 30A Run-Start-Bus.
35 5A Rückhaltesteuermodul.
36 15A Hilfskörpermodul.
37 15A Stromverteilerkasten Run-Start-Bus.
— 30A Nicht verwendet (Ersatz).
Motorraum

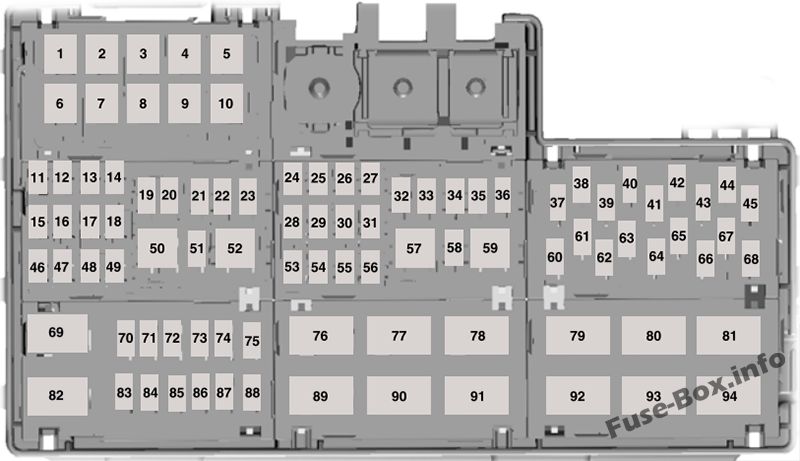

Sicherungsdiagramm unter der Motorhaube: Ford Mustang (2015)

Anzeigen _



Zuordnung der Sicherungen im Stromverteilerkasten (2015)

№ Verstärkerbewertung Geschützte Komponenten
1 — Nicht benutzt.
2 — Nicht benutzt.
3 — Nicht benutzt.
4 — Nicht benutzt.
5 50A* Automatische Bremssystempumpe.
6 50A* Körperkontrollmodul.
7 60A* Körperkontrollmodul.
8 50A* Körperkontrollmodul.
9 40A* Heckscheibenheizung.
10 40A* Gebläsemotor.
11 30 A** Linke Frontscheibe.
12 30** Fahrersitz.
13 30 A** Beifahrersitz.
14 30 A** Klimatisiertes Sitzmodul.
fünfzehn 20A** Cabrio-Verdeckmotor.
16 — Nicht benutzt.
17 20A** Cabrio-Verdeckmotor.
18 — Nicht benutzt.
19 20A*** Relais Lenksäulensperre.
20 10 A*** Bremsen-Ein-Aus-Schalter.
21 20A*** Horn.
22 10 A*** Relais des Steuergeräts Antriebsstrang.
23 10 A*** Kupplung der Klimaanlage.
24 30 A** Spannungsqualitätsmodul.
25 — Nicht benutzt.
26 25A** Scheibenwischermotor.
27 — Nicht benutzt.
28 30 A** Automatisches Bremssystemventil.
29 30 A** Elektronischer Lüfter 1.
30 30 A** Solenoid des Anlassermotors.
31 40A** Elektronischer Lüfter 3.
32 10 A*** Latch-Relais-Spule.
33 20A*** Linke Hochdruck-Entladungsscheinwerfer.
34 — Nicht benutzt.
35 20A Rechte Hochdruckentladungs-Scheinwerfer.
36 10 A*** Alt Sinn.
37 — Nicht benutzt.
38 20A*** Fahrzeugleistung 1.
39 — Nicht benutzt.
40 20A*** Fahrzeugleistung 2.
41 15A*** Einspritzdüsen.
42 15A*** Fahrzeugleistung 3.
43 — Nicht benutzt.
44 15A*** Fahrzeugleistung 4.
45 — Nicht benutzt.
46 — Nicht benutzt.
47 — Nicht benutzt.
48 — Nicht benutzt.
49 30A** Benzinpumpe.
50 — Relais Lenksäulensperre.
51 — Nicht benutzt.
52 — Hupenrelais.
53 20A** Feuerzeug.
54 20A** Hilfssteckdose.
55 25A** Elektronischer Lüfter 2.
56 — Nicht benutzt.
57 — Klimakupplungsrelais.
58 — Nicht benutzt.
59 — Nicht benutzt.
60 5A*** Antriebsstrangsteuermodul.
61 — Nicht benutzt.
62 5A*** Antiblockierbremsen Run-Start-Schalter.
63 — Nicht benutzt.
64 5A*** Elektronische Servolenkung.
65 — Nicht benutzt.
66 5A*** Toter-Winkel-Informationssystem. Rückfahrkamera. Relaisspulen des Klimakompressors.
67 — Nicht benutzt.
68 10 A*** Leuchtweitenregulierungsschalter.
69 — Hilfssteckdosenrelais.
70 10 A*** Beheizbare Außenspiegel.
71 — Nicht benutzt.
72 5A*** Regensensormodul.
73 — Nicht benutzt.
74 5A*** Luftmassenmesser.
75 — Nicht benutzt.
76 — Heckscheibenheizung.
77 — Elektronischer Lüfter 2.
78 — Scheinwerferrelais für Hochdruckentladung links (Export).
79 — Scheinwerfer-Relais mit Hochdruckentladung rechts (Export).
80 — Scheibenwischerrelais.
81 — Solenoid des Anlassermotors.
82 — Relais des Steuergeräts Antriebsstrang.
83 — Nicht benutzt.
84 — Nicht benutzt.
85 — Nicht benutzt.
86 — Nicht benutzt.
87 — Nicht benutzt.
88 — Nicht benutzt.
89 — Elektronisches Lüfterrelais 1.
90 — Nicht benutzt.
91 — Elektronisches Lüfterrelais 3.
92 — Gebläsemotorrelais.
93 — Nicht benutzt.
94 — Kraftstoffpumpenrelais.
* Patronensicherungen.
** Minisicherungen.

2016

Anzeigen _

Passagierabteil

Schema Sicherungskasten innen: Ford Mustang (2016)

Zuordnung der Sicherungen im Fahrgastraum (2016)

№ Verstärkerbewertung Geschützte Komponenten
1 10 A Lampen verlangen.
2 7,5A Power-Mirror-Speichermodul.
3 20A Fahrerkonsole entsperren.
4 5A Nicht verwendet (Ersatz).
5 20A Subwoofer-Verstärker.
6 10 A Nicht verwendet (Ersatz).
7 10 A Nicht verwendet (Ersatz).
8 10 A Nicht verwendet (Ersatz).
9 10 A Nicht verwendet (Ersatz).
10 5A Nicht verwendet (Ersatz).
11 5A Nicht verwendet (Ersatz).
12 7,5A Klimasteuermodul.
13 7,5A Gateway-Modul. Steuermodul Lenksäule. Kombiinstrument.
14 10 A Nicht verwendet (Ersatz).
fünfzehn 10 A Gateway-Modul.
16 15A Entriegelung des Kofferraumdeckels.
17 5A Nicht verwendet (Ersatz).
18 5A Einbruchsensormodul.
19 7,5A Beifahrerairbag-Deaktivierungsanzeige.
20 7,5A Nicht verwendet (Ersatz).
21 5A Temperatur- und Feuchtigkeitssensor im Fahrzeug.
22 5A Modul des Insassenklassifizierungssystems.
23 10 A Schalter. Elektrische Fensterheber. Rückspiegel.
24 20A Zentralverriegelung entriegeln.
25 30A Magneride.
26 30A Motor für die rechte Frontscheibe.
27 30A Verstärker.
28 20A Hilfskörpermodul.
29 30A Elektrische Heckscheibe links.
30 30A Elektrische Heckscheibe rechts.
31 15A Nicht verwendet (Ersatz).
32 10 A Ferngesteuerter, schlüsselloser Eintritt. Multifunktionsanzeige. SYNCHRON. Globales Positionsbestimmungssystem-Modul. Messgeräte.
33 20A Audio-Headunit.
34 30A Run-Start-Bus.
35 5A Rückhaltesteuermodul.
36 15A Hilfskörpermodul.
37 15A Stromverteilerkasten Run-Start-Bus.
— 30A Nicht verwendet (Ersatz).
Motorraum

Sicherungsdiagramm unter der Motorhaube: Ford Mustang (2016)

Anzeigen _



Zuordnung der Sicherungen im Stromverteilerkasten (2016)

№ Verstärkerbewertung Geschützte Komponenten
1 — Nicht benutzt.
2 — Nicht benutzt.
3 — Nicht benutzt.
4 — Nicht benutzt.
5 50A* Automatische Bremssystempumpe.
6 50A* Körperkontrollmodul.
7 60A* Körperkontrollmodul.
8 50A* Körperkontrollmodul.
9 40A* Heckscheibenheizung.
10 40A* Gebläsemotor.
11 30A** Linke Frontscheibe.
12 30A** Fahrersitz.
13 30A** Beifahrersitz.
14 30A** Klimatisiertes Sitzmodul.
fünfzehn 20A** Cabrio-Verdeckmotor.
16 — Nicht benutzt.
17 20A** Cabrio-Verdeckmotor.
18 — Nicht benutzt.
19 20A*** Relais Lenksäulensperre.
20 10 A*** Bremsen-Ein-Aus-Schalter.
21 20A*** Horn.
22 10 A*** Relais des Steuergeräts Antriebsstrang.
23 10 A*** Kupplung der Klimaanlage.
24 30A** Spannungsqualitätsmodul.
25 — Nicht benutzt.
26 25A** Scheibenwischermotor.
27 — Nicht benutzt.
28 30A** Automatisches Bremssystemventil.
29 30A** Elektronischer Lüfter 1.
30 30A** Solenoid des Anlassermotors.
31 40A** Elektronischer Lüfter 3.
32 10 A*** Latch-Relais-Spule.
33 20A*** Linke Hochdruck-Entladungsscheinwerfer.
34 15A*** Auslassventile.
35 20A*** Rechte Hochdruckentladungs-Scheinwerfer.
36 10 A*** Alt Sinn.
37 — Nicht benutzt.
38 20A*** Fahrzeugleistung 1.
39 — Nicht benutzt.
40 20A*** Fahrzeugleistung 2.
41 15A*** Einspritzdüsen.
42 15A*** Fahrzeugleistung 3.
43 — Nicht benutzt.
44 15A*** Fahrzeugleistung 4.
45 — Nicht benutzt.
46 20A** Differentialpumpe.
47 — Nicht benutzt.
48 30 A** Kraftstoffpumpe Nr. 2.
49 30 A** Benzinpumpe.
50 — Relais Lenksäulensperre.
51 — Nicht benutzt.
52 — Hupenrelais.
53 20A** Feuerzeug.
54 20A** Hilfssteckdose.
55 25A** Elektronischer Lüfter 2.
56 — Nicht benutzt.
57 — Klimakupplungsrelais.
58 — Nicht benutzt.
59 — Auslassventile.
60 5A Antriebsstrangsteuermodul.
61 — Nicht benutzt.
62 5A Antiblockierbremsen Run-Start-Schalter.
63 — Nicht benutzt.
64 5A Elektronische Servolenkung.
65 — Nicht benutzt.
66 5A Toter-Winkel-Informationssystem. Rückfahrkamera. Relaisspulen des Klimakompressors.
67 — Nicht benutzt.
68 10 A*** Leuchtweitenregulierungsschalter.
69 — Hilfssteckdosenrelais.
70 10 A*** Beheizbare Außenspiegel.
71 — Nicht benutzt.
72 5A Regensensormodul.
73 — Nicht benutzt.
74 5A Luftmassenmesser.
75 — Nicht benutzt.
76 — Heckscheibenheizung.
77 — Elektronischer Lüfter 2.
78 — Scheinwerferrelais für Hochdruckentladung links (Export).
79 — Scheinwerfer-Relais mit Hochdruckentladung rechts (Export).
80 — Scheibenwischerrelais.
81 — Solenoid des Anlassermotors.
82 — Relais des Steuergeräts Antriebsstrang.
83 — Nicht benutzt.
84 — Nicht benutzt.
85 — Nicht benutzt.
86 — Nicht benutzt.
87 — Nicht benutzt.
88 — Nicht benutzt.
89 — Elektronisches Lüfterrelais 1.
90 — Differentialpumpe.
91 — Elektronisches Lüfterrelais 3.
92 — Gebläsemotorrelais.
93 — Kraftstoffpumpe Nr. 2.
94 — Kraftstoffpumpenrelais.
* Sicherungen im J-Gehäuse.
** Sicherungen im M-Gehäuse.
*** Feinsicherungen.

2017

Anzeigen _

Passagierabteil

Schema Sicherungskasten innen: Ford Mustang (2017)

Zuordnung der Sicherungen im Fahrgastraum (2017)

№ Verstärkerbewertung Geschützte Komponenten
1 10 A Lampen verlangen.
2 7,5A Power-Mirror-Speichermodul.
3 20A Fahrerkonsole entsperren.
4 — Nicht benutzt.
5 20A Subwoofer-Verstärker.
6 — Nicht benutzt.
7 — Nicht benutzt.
8 — Nicht benutzt.
9 — Nicht benutzt.
10 — Nicht benutzt.
11 — Nicht benutzt.
12 7,5A Klimasteuermodul.
13 7,5A Gateway-Modul. Steuermodul Lenksäule. Kombiinstrument.
14 — Nicht benutzt.
fünfzehn 10 A Gateway-Modul.
16 15A Entriegelung des Kofferraumdeckels.
17 5A Nicht verwendet (Ersatz).
18 5A Einbruchsensormodul.
19 7,5A Beifahrerairbag-Deaktivierungsanzeige.
20 — Nicht benutzt.
21 5A Temperatur- und Feuchtigkeitssensor im Fahrzeug.
22 5A Modul des Insassenklassifizierungssystems.
23 10 A Schalter. Elektrische Fensterheber. Rückspiegel.
24 20A Zentralverriegelung entriegeln.
25 30A Magneride.
26 30A Motor für die rechte Frontscheibe.
27 30A Verstärker.
28 20A Hilfskörpermodul.
29 30A Elektrische Heckscheibe links.
30 30A Elektrische Heckscheibe rechts.
31 — Nicht benutzt.
32 10 A Ferngesteuerter, schlüsselloser Eintritt. Multifunktionsanzeige. SYNCHRON. Globales Positionsbestimmungssystem-Modul. Messgeräte.
33 20A Audio-Headunit.
34 30A Run-Start-Bus.
35 5A Rückhaltesteuermodul.
36 15A Hilfskörpermodul.
37 20A Stromverteilerkasten Run-Start-Bus.
— 30A Nicht verwendet (Ersatz).
Motorraum

Schema Sicherungskasten unter der Motorhaube: Ford Mustang (2017)

Anzeigen _



Zuordnung der Sicherungen im Stromverteilerkasten (2017)

№ Verstärkerbewertung Geschützte Komponenten
1 — Nicht benutzt.
2 — Nicht benutzt.
3 — Nicht benutzt.
4 — Nicht benutzt.
5 50A* Automatische Bremssystempumpe.
6 50A* Körperkontrollmodul.
7 60A* Körperkontrollmodul.
8 50A* Körperkontrollmodul.
9 40A* Heckscheibenheizung.
10 40A* Gebläsemotor.
11 30 A** Linke Frontscheibe.
12 30 A** Fahrersitz.
13 30 A** Beifahrersitz.
14 30 A** Klimatisiertes Sitzmodul.
fünfzehn 20A** Cabrio-Verdeckmotor.
16 — Nicht benutzt.
17 20A** Cabrio-Verdeckmotor.
18 — Nicht benutzt.
19 20A*** Relais Lenksäulensperre.
20 10 A*** Bremsen-Ein-Aus-Schalter.
21 20A*** Horn.
22 10 A*** Relais des Steuergeräts Antriebsstrang.
23 10 A*** Kupplung der Klimaanlage.
24 30 A** Spannungsqualitätsmodul.
25 — Nicht benutzt.
26 25A** Scheibenwischermotor.
27 — Nicht benutzt.
28 30 A** Automatisches Bremssystemventil.
29 30 A** Elektronischer Lüfter 1.
30 30 A** Solenoid des Anlassermotors.
31 40A** Elektronischer Lüfter 3.
32 10 A*** Latch-Relais-Spule.
33 20A*** Linke Hochdruck-Entladungsscheinwerfer.
34 15A*** Auslassventile.
35 20A*** Rechte Hochdruckentladungs-Scheinwerfer.
36 10 A*** Alt Sinn.
37 — Nicht benutzt.
38 20A*** Fahrzeugleistung 1.
39 — Nicht benutzt.
40 20A*** Fahrzeugleistung 2.
41 15A*** Einspritzdüsen.
42 15A*** Fahrzeugleistung 3.
43 — Nicht benutzt.
44 15A*** Fahrzeugleistung 4.
44 30A*** Zündspulen (nur GT350).
45 — Nicht benutzt.
46 20A** Differentialpumpe.
47 — Nicht benutzt.
48 30A** Kraftstoffpumpe Nr. 2.
49 30A** Benzinpumpe.
50 — Relais Lenksäulensperre.
51 — Nicht benutzt.
52 — Hupenrelais.
53 20A** Feuerzeug.
54 20A** Hilfssteckdose.
55 25A** Elektronischer Lüfter 2.
56 — Nicht benutzt.
57 — Klimakupplungsrelais.
58 — Nicht benutzt.
59 — Auslassventilrelais.
60 5A*** Antriebsstrangsteuermodul.
61 — Nicht benutzt.
62 5A*** Antiblockierbremsen Run-Start-Schalter.
63 — Nicht benutzt.
64 5A*** Elektronische Servolenkung.
65 — Nicht benutzt.
66 5A*** Toter-Winkel-Informationssystem. Rückfahrkamera. Relaisspulen des Klimakompressors.
67 — Nicht benutzt.
68 10 A*** Leuchtweitenregulierungsschalter.
69 — Hilfssteckdosenrelais.
70 10 A*** Beheizbare Außenspiegel.
71 — Nicht benutzt.
72 5A*** Regensensormodul.
73 — Nicht benutzt.
74 5A*** Luftmassenmesser.
75 — Nicht benutzt.
76 — Relais für Heckscheibenheizung.
77 — Elektronisches Lüfterrelais 2.
78 — Scheinwerferrelais für Hochdruckentladung links (Export).
79 — Scheinwerfer-Relais mit Hochdruckentladung rechts (Export).
80 — Scheibenwischerrelais.
81 — Magnetrelais des Anlassermotors.
82 — Relais des Steuergeräts Antriebsstrang.
83 — Nicht benutzt.
84 — Nicht benutzt.
85 — Nicht benutzt.
86 — Nicht benutzt.
87 — Nicht benutzt.
88 — Nicht benutzt.
89 — Elektronisches Lüfterrelais 1.
90 — Differentialpumpenrelais.
91 — Elektronisches Lüfterrelais 3.
92 — Gebläsemotorrelais.
93 — Kraftstoffpumpenrelais Nr. 2.
94 — Kraftstoffpumpenrelais.
* Sicherungen im J-Gehäuse.
** Sicherungen im M-Gehäuse.
*** Feinsicherungen.

2018

Anzeigen _

Passagierabteil

Schema Sicherungskasten innen: Ford Mustang (2018)

Zuordnung der Sicherungen im Fahrgastraum (2018)

№ Verstärkerbewertung Geschützte Komponenten
1 — Nicht benutzt.
2 7,5A Elektrisches Spiegelspeichermodul (Fahrerseitenspiegel). Memory-Sitzmodul.
3 20A Fahrerkonsole entsperren.
4 — Nicht benutzt.
5 20A Subwoofer-Verstärker.
6 — Nicht benutzt.
7 — Nicht benutzt.
8 — Nicht benutzt.
9 — Nicht benutzt.
10 5A Telematik.
11 — Nicht benutzt.
12 7,5A Klimasteuermodul.
13 7,5A Gateway-Modul. Steuermodul Lenksäule. Kombiinstrument.
14 10 A Elektronisches Leistungsmodul.
fünfzehn 10 A Gateway-Modul.
16 15A Entriegelung des Kofferraumdeckels.
17 5A Batteriegestützter Schallgeber.
18 5A Einbruchsensormodul.
19 7,5A Elektronisches Leistungsmodul.
20 7,5A Scheinwerfersteuergerät.
21 5A Temperatur- und Feuchtigkeitssensor im Fahrzeug. Vordere Kamera.
22 5A Nicht verwendet (Ersatz).
23 10 A Schalter. Elektrische Fensterheber. Rückspiegel.
24 20A Zentralverriegelung/entriegelung.
25 30A Fahrdynamikmodul.
26 30A Motor Frontscheibe rechts (Stromverteilermodul).
27 30A Verstärker.
28 20A Hilfskörpermodul.
29 30A Elektrische Heckscheibe links.
30 30A Elektrische Heckscheibe rechts.
31 — Nicht benutzt.
32 10 A Ferngesteuerter, schlüsselloser Eintritt. Multifunktionsanzeige. SYNCHRON. Globales Positionsbestimmungssystem-Modul. Messgeräte.
33 20A Audio-Headunit.
34 30A Run-Start-Bus.
35 5A Nicht verwendet (Ersatz).
36 15A Hilfskörpermodul.
37 20A Beheizbares Lenkradmodul.

Anzeigen _

Motorraum

Schema Sicherungskasten unter der Motorhaube: Ford Mustang (2018)

Zuordnung der Sicherungen im Stromverteilerkasten (2018)

№ Verstärkerbewertung Geschützte Komponenten
1 — Nicht benutzt.
2 — Nicht benutzt.
3 30A Elektronischer Lüfter 1.
4 40A Elektronischer Lüfter 3.
5 50A Automatische Bremssystempumpe.
6 50A Körperkontrollmodul.
7 60A Körperkontrollmodul.
8 50A Körperkontrollmodul.
9 40A Heckscheibenheizung.
10 40A Gebläsemotor.
11 30A Linke Frontscheibe.
12 30A Fahrersitz.
13 30A Beifahrersitz.
14 30A Klimatisiertes Sitzmodul.
fünfzehn 20A Cabrio-Verdeckmotor.
16 — Nicht benutzt.
17 20A Cabrio-Verdeckmotor.
18 — Nicht benutzt.
19 20A Relais Lenksäulensperre.
20 10 A Bremsen-Ein-Aus-Schalter.
21 20A Horn.
22 10 A Relais des Steuergeräts Antriebsstrang.
23 10 A Kupplung der Klimaanlage.
24 30A Spannungsqualitätsmodul.
25 — Nicht benutzt.
26 25A Scheibenwischermotor.
27 — Nicht benutzt.
28 30A Automatisches Bremssystemventil.
29 — Nicht benutzt.
30 30A Solenoid des Anlassermotors.
31 — Nicht benutzt.
32 10 A Latch-Relais-Spule.
33 15A Ausführen/Starten (außer GT350).
33 20A Hochdruck-Entladungsscheinwerfer links (nur GT350).
34 15A Auslassventile.
35 20A Hochdruck-Entladungsscheinwerfer rechts (nur GT350).
36 10 A Alt Sinn.
37 — Nicht benutzt.
38 20A Fahrzeugleistung 1.
39 — Nicht benutzt.
40 20A Fahrzeugleistung 2.
41 15A Einspritzdüsen.
42 15 A Fahrzeugleistung 3.
43 — Nicht benutzt.
44 15 A Fahrzeugleistung 4.
44 30A Zündspulen (nur GT350).
45 — Nicht benutzt.
46 20A Differentialpumpe.
47 — Nicht benutzt.
48 30A Kraftstoffpumpe Nr. 2.
49 30A Benzinpumpe.
50 — Relais Lenksäulensperre.
51 — Nicht benutzt.
52 — Hupenrelais.
53 20A Feuerzeug.
54 20A Hilfssteckdose.
55 25 A Elektronischer Lüfter 2.
56 — Nicht benutzt.
57 — Klimakupplungsrelais.
58 — Nicht benutzt.
59 — Auslassventilrelais.
60 5A Antriebsstrangsteuermodul.
61 — Nicht benutzt.
62 5A Antiblockierbremsen Run-Start-Schalter.
63 — Nicht benutzt.
64 5A Elektronische Servolenkung.
65 — Nicht benutzt.
66 5A Toter-Winkel-Informationssystem. Rückfahrkamera. Relaisspulen des Klimakompressors. Fahrdynamikmodul.
67 — Nicht benutzt.
68 10 A Leuchtweitenregulierungsschalter.
69 — Hilfssteckdosenrelais.
70 10 A Beheizbare Außenspiegel.
71 — Nicht benutzt.
72 5A Regensensormodul.
73 — Nicht benutzt.
74 5A Luftmassenmesser.
75 — Nicht benutzt.
76 — Relais für Heckscheibenheizung.
77 — Elektronisches Lüfterrelais 2.
78 — Relais laufen/starten.
79 — Nicht benutzt.
80 — Scheibenwischerrelais.
81 — Magnetrelais des Anlassermotors.
82 — Relais des Steuergeräts Antriebsstrang.
83 — Nicht benutzt.
84 — Nicht benutzt.
85 — Nicht benutzt.
86 — Nicht benutzt.
87 — Nicht benutzt.
88 — Nicht benutzt.
89 — Elektronisches Lüfterrelais 1.
90 — Differentialpumpenrelais.
91 — Elektronisches Lüfterrelais 3.
92 — Gebläsemotorrelais.
93 — Kraftstoffpumpenrelais Nr. 2.
94 — Kraftstoffpumpenrelais.

2019

Anzeigen _

Passagierabteil

Schema Sicherungskasten innen: Ford Mustang (2019)

Zuordnung der Sicherungen im Fahrgastraum (2019)

№ Verstärkerbewertung Geschützte Komponente
1 — Nicht benutzt.
2 7,5A Elektrisches Spiegelspeichermodul (Fahrerseitenspiegel). Memory-Sitzmodul.
3 20A Fahrerkonsole entsperren.
4 — Nicht benutzt.
5 20A Subwoofer-Verstärker.
6 — Nicht benutzt.
7 — Nicht benutzt.
8 — Nicht benutzt.
9 — Nicht benutzt.
10 5A Telematik.
11 — Nicht benutzt.
12 7,5A Klimasteuermodul.
13 7,5A Gateway-Modul. Steuermodul Lenksäule. Kombiinstrument.
14 10 A Elektronisches Leistungsmodul.
fünfzehn 10 A Gateway-Modul.
16 15A Entriegelung des Kofferraumdeckels.
17 5A Batteriegestützter Schallgeber.
18 5A Einbruchsensormodul.
19 7,5A Elektronisches Leistungsmodul.
20 7,5A Scheinwerfersteuergerät.
21 5A Temperatur- und Feuchtigkeitssensor im Fahrzeug. Vordere Kamera.
22 5A Nicht verwendet (Ersatz).
23 10 A Schalter. Elektrische Fensterheber. Rückspiegel.
24 20A Zentralverriegelung/entriegelung.
25 30A Fahrdynamikmodul.
26 30A Motor Frontscheibe rechts (Stromverteilermodul).
27 30A Verstärker.
28 20A Hilfskörpermodul.
29 30A Elektrische Heckscheibe links.
30 30A Elektrische Heckscheibe rechts.
31 — Nicht benutzt.
32 10 A Ferngesteuerter, schlüsselloser Eintritt. Multifunktionsanzeige. SYNCHRON. Globales Positionsbestimmungssystem-Modul. Messgeräte.
33 20A Audio-Headunit.
34 30A Run-Start-Bus.
35 5A Nicht verwendet (Ersatz).
36 15A Hilfskörpermodul.
37 20A Beheizbares Lenkradmodul.

Anzeigen _

Motorraum

Schema Sicherungskasten unter der Motorhaube: Ford Mustang (2019)

Zuordnung der Sicherungen im Stromverteilerkasten (2019)

№ Verstärkerbewertung Geschützte Komponente
1 60A Elektronischer Lüfter 1 (Shelby).
2 60A Elektronischer Lüfter 3 (Shelby).
3 30A Elektronischer Lüfter 1 (außer Shelby).
4 40A Elektronischer Lüfter 3 (außer Shelby).
5 50A Automatische Bremssystempumpe.
6 50A Körperkontrollmodul.
7 60A Körperkontrollmodul.
8 50A Körperkontrollmodul.
9 40A Heckscheibenheizung.
10 40A Gebläsemotor.
11 30A Linke Frontscheibe.
12 30A Fahrersitz.
13 30A Beifahrersitz.
14 30A Klimatisiertes Sitzmodul.
fünfzehn 20A Cabrio-Verdeckmotor.
16 — Nicht benutzt.
17 20A Cabrio-Verdeckmotor.
18 — Nicht benutzt.
19 20A Relais Lenksäulensperre (außer Shelby).
19 10 A TCU-Modul (Shelby).
20 10 A Bremsen-Ein-Aus-Schalter.
21 20A Horn.
22 10 A Relais des Steuergeräts Antriebsstrang.
23 10 A Kupplung der Klimaanlage.
24 30A Spannungsqualitätsmodul.
25 20A Relais Lenksäulensperre (Shelby).
26 25 A Scheibenwischermotor.
27 — Nicht benutzt.
28 30A Automatisches Bremssystemventil.
29 — Nicht benutzt.
30 30A Solenoid des Anlassermotors.
31 — Nicht benutzt.
32 10 A Latch-Relais-Spule.
33 15 A Ausführen/Starten (außer Shelby).
33 20A Linke Hochdruck-Entladungsscheinwerfer (Shelby).
34 15 A Auslassventile.
35 20A Rechte Entladungsscheinwerfer (Shelby).
36 10 A Alt Sinn.
37 — Nicht benutzt.
38 20A Fahrzeugleistung 1.
39 — Nicht benutzt.
40 20A Fahrzeugleistung 2.
41 15A Einspritzdüsen.
42 15A Fahrzeugleistung 3.
43 — Nicht benutzt.
44 15A Fahrzeugleistung 4 (außer Shelby).
44 30A Zündspulen (Shelby).
45 — Nicht benutzt.
46 20A Differentialpumpe (Shelby).
47 — Nicht benutzt.
48 30A Kraftstoffpumpe Nr. 2 (Shelby).
49 30A Benzinpumpe.
50 — Relais Lenksäulensperre.
51 — Nicht benutzt.
52 — Hupenrelais.
53 20A Feuerzeug.
54 20A Hilfssteckdose.
55 25A Elektronischer Lüfter 2.
56 — Nicht benutzt.
57 — Klimakupplungsrelais.
58 — Nicht benutzt.
59 — Auslassventilrelais.
60 5A Antriebsstrangsteuermodul.
61 — Nicht benutzt.
62 5A Antiblockierbremsen Run-Start-Schalter.
63 — Nicht benutzt.
64 5A Elektronische Servolenkung.
65 — Nicht benutzt.
66 5A Toter-Winkel-Informationssystem. Rückfahrkamera. Relaisspulen des Klimakompressors. Fahrdynamikmodul.
67 — Nicht benutzt.
68 10 A Leuchtweitenregulierungsschalter.
69 — Hilfssteckdosenrelais.
70 — Nicht benutzt.
71 — Nicht benutzt.
72 — Nicht benutzt.
73 — Nicht benutzt.
74 5A Luftmassenmesser.
75 5A Regensensormodul.
76 — Relais für Heckscheibenheizung.
77 — Elektronisches Lüfterrelais 2 (außer Shelby).
78 — Run/Start-Relais (außer Shelby).
79 — Nicht benutzt.
80 — Scheibenwischerrelais.
81 — Magnetrelais des Anlassermotors.
82 — Relais des Steuergeräts Antriebsstrang.
83 — Power-Mini-Lüfterrelais (Shelby).
84 — Nicht benutzt.
85 — Nicht benutzt.
86 — Nicht benutzt.
87 10 A Beheizbare Außenspiegel.
88 — Nicht benutzt.
89 — Elektronisches Lüfterrelais 1.
90 — Differentialpumpenrelais (Shelby).
91 — Elektronisches Lüfterrelais 3 (außer Shelby).
92 — Gebläsemotorrelais.
93 — Kraftstoffpumpenrelais Nr. 2 (Shelby).
94 — Kraftstoffpumpenrelais.

2020, 2021, 2022

Passagierabteil

Schema Sicherungskasten innen: Ford Mustang (2020)

Zuordnung der Sicherungen im Fahrgastraum (2020-2022)

№ Verstärkerbewertung Geschützte Komponente
1 — Nicht benutzt.
2 10 A Elektrische Fensterheber. Elektrochromer Spiegel. Elektrische Türschlösser.
3 7,5 A / – Elektrisch verstellbare Spiegel (Basis). Memory-Sitze (Basis).
Nicht verwendet (GT350, GT500).
4 20A Nicht verwendet (Ersatz).
5 — Nicht benutzt.
6 10 A Nicht verwendet (Ersatz).
7 10 A Nicht verwendet (Ersatz).
8 5A Telematiksteuergerät – Modem.
9 5A Nicht benutzt.
10 — Nicht benutzt.
11 — Nicht benutzt.
12 7,5A Elektronisches Bedienfeld. Gateway-Modul. Schaltmodul (GT500).
13 7,5A Steuermodul Lenksäule. Kombiinstrument.
14 15A Nicht benutzt.
fünfzehn 15A SYNCHRON. Messgeräte.
16 — Nicht benutzt.
17 7,5 A / – Leuchtweitenregulierungsschalter (Sockel).
Nicht verwendet (GT350, GT500).
18 7,5A Nicht benutzt.
19 5A Nicht benutzt.
20 5A Einbruchsensormodul.
21 5A Temperatur- und Feuchtigkeitssensor im Fahrzeug.
22 5A Hilfskörpermodul.
23 30A Verstärker.
24 30A Fahrdynamikmodul.
25 20A Ambientebeleuchtungsmodul (Basis). Hilfskörpermodul.
26 30A Motor Frontscheibe rechts (Stromverteilermodul). Steuergerät Beifahrertür.
27 30A / – Elektrische Heckscheibe links (Basis).
Nicht verwendet (GT350, GT500).
28 30A / – Elektrische Heckscheibe rechts (Basis).
Nicht verwendet (GT350, GT500).
29 15A Gateway-Modul (Basis).
Nicht verwendet (Ersatz) (GT350, GT500).
30 5A Nicht verwendet (Ersatz)
31 10 A Ferngesteuerter, schlüsselloser Eintritt.
32 20A Audioeinheit.
33 — Nicht benutzt.
34 30A Bus fahren/starten.
35 5A / – Stromverteilerkasten Run/Start-Relais (Basis).
Nicht verwendet (GT350, GT500).
36 15A / – Frontkamera (Basis).
Nicht verwendet (GT350, GT500).
37 20A / – Beheizbares Lenkradmodul (Basis).
Antriebsstrang-Steuermodul ausführen/starten (GT350).
Nicht verwendet (GT500).
Motorraum

Diagramm des Motorsicherungskastens: Ford Mustang (2020)

Anzeigen _



Zuordnung der Sicherungen im Stromverteilerkasten (2020-2022)

№ Verstärkerbewertung Geschützte Komponente
1 60A / – Elektronischer Lüfter 1 (GT500).
Nicht verwendet (Basis, GT350).
2 — Nicht benutzt.
3 30A / – Elektronischer Lüfter 1 (Basis).
Nicht verwendet (GT350, GT500).
4 40A / – Elektronischer Lüfter 3 (Basis).
Nicht verwendet (GT350, GT500).
5 50A Automatische Bremssystempumpe.
6 50A Körperkontrollmodul.
7 60A Körperkontrollmodul.
8 50A Körperkontrollmodul.
9 40A Heckscheibenheizung.
10 40A Gebläsemotor.
11 30A Linke Frontscheibe.
12 30A Fahrersitz.
13 30A Beifahrersitz.
14 30A Klimatisiertes Sitzmodul.
fünfzehn 20A / – Cabrio-Verdeck-Slave-Motor (Basis).
Nicht verwendet (GT350, GT500).
16 15A Ladeluftkühlerpumpe (GT500).
Nicht verwendet (Basis, GT350).
17 20A / – Cabrio-Verdeck-Master-Motor (Basis).
Nicht verwendet (GT350, GT500).
18 — Nicht benutzt.
19 20A / 10A Lenksäulenverriegelungsrelais (Basis, GT350) (20A).
Getriebesteuergerät (GT500) (10A).
20 10 A Bremsen-Ein-Aus-Schalter.
21 20A Horn.
22 10 A Relais des Steuergeräts Antriebsstrang.
23 10 A Kupplung der Klimaanlage.
24 30A Spannungsqualitätsmodul.
25 20A / – Relais Lenksäulensperre (GT500).
Nicht verwendet (Basis, GT350).
26 25A Scheibenwischermotor.
27 — Nicht benutzt.
28 30A Automatisches Bremssystemventil.
29 30A / – Elektronischer Lüfter 1 (GT350).
Nicht verwendet (Basis, GT500).
30 30A Solenoid des Anlassermotors.
31 40A / – Elektronischer Lüfter 3 (GT350).
Nicht verwendet (Basis, GT500).
32 10 A Latch-Relais-Spule.
33 15A Laufen/Starten (Basis).
20A Hochdruck-Entladungsscheinwerfer links (GT350, GT500).
34 15A Auslassventile.
35 20A / – Hochdruck-Entladungsscheinwerfer rechts (GT350, GT500).
Nicht verwendet (Basis).
36 10 A Sinn der Lichtmaschine.
37 — Nicht benutzt.
38 20A Fahrzeugleistung 1.
39 — Nicht benutzt.
40 20A Fahrzeugleistung 2.
41 15A Einspritzdüsen.
42 15A Fahrzeugleistung 3.
43 — Nicht benutzt.
44 15A / 30A Fahrzeugleistung 4 (Basis) (15A).
Fahrzeugleistung 4 (GT350, GT500) (30A).
45 — Nicht benutzt.
46 20A / – Differentialpumpe (GT350. GT500).
Nicht verwendet (Basis).
47 — Nicht benutzt.
48 30A / – Kraftstoffpumpe Nr. 2 (GT350, GT500).
Nicht verwendet (Basis).
49 30A Benzinpumpe.
50 — Lenksäulenverriegelungsrelais (Basis, GT500).
Nicht verwendet (GT350).
51 — Nicht benutzt.
52 — Hupenrelais.
53 20A Feuerzeug.
54 20A Hilfssteckdose.
55 25A / – Elektronischer Lüfter 2 (Basis, GT350).
Nicht verwendet (GT500).
56 — Nicht benutzt.
57 — Klimakupplungsrelais.
58 — Nicht benutzt.
59 — Auslassventilrelais.
60 5A Antriebsstrangsteuermodul.
61 — Nicht benutzt.
62 5A Antiblockierbremsen laufen/starten Schalter.
63 — Nicht benutzt.
64 5A Elektronische Servolenkung.
65 — Nicht benutzt.
66 5A Toter-Winkel-Informationssystem. Rückfahrkamera. Relaisspulen der Heckscheibenheizung. Fahrdynamikmodul.
67 — Nicht benutzt.
68 10 A Leuchtweitenregulierungsschalter (Sockel).
Signaturbeleuchtung (GT350, GT500).
69 — Relais für Zigarettenanzünder. Hilfssteckdosenrelais.
74 5A / – Luftmassenmesser (Basis, GT350).
Nicht verwendet (GT500).
75 5A / – Regensensormodul (Basis).
Nicht verwendet (GT350, GT500).
76 — Relais für Heckscheibenheizung.
77 — Elektronisches Lüfterrelais 2 (Basis, GT350).
Nicht verwendet (GT500).
78 — Relais laufen/starten (Basis).
Nicht verwendet (GT350, GT500).
79 — Relais Ladeluftkühlerpumpe (GT500).
Nicht verwendet (Basis, GT350).
80 — Scheibenwischerrelais.
81 — Magnetrelais des Anlassermotors.
82 — Relais des Steuergeräts Antriebsstrang.
83 — Lüfterrelais (GT500).
Nicht verwendet (Basis, GT350).
87 10 A Beheizbare Außenspiegel.
88 — Nicht benutzt.
89 — Elektronisches Lüfterrelais 1 (Basis, GT350).
Nicht verwendet (GT500).
90 — Differentialpumpenrelais (GT350, GT500).
Nicht verwendet (Basis).
91 — Elektronisches Lüfterrelais 3 (Basis, GT350).
Nicht verwendet (GT500).
92 — Gebläsemotorrelais.
93 — Kraftstoffpumpenrelais Nr. 2 (GT350, GT500).
Nicht verwendet (Basis).
94 — Kraftstoffpumpenrelais.

Häufige Fragen zum Sicherungskasten

Wo befindet sich der Sicherungskasten beim Ford Mustang?

Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.

Was zeigt die Sicherungsbelegung?

Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.

Weitere Ford Sicherungskasten-Belegungen

Verwandte Modelle und Baureihen:

Rate article
Sicherungskasten diagramme
© 2026 Sicherungskasten diagramme
