Hier finden Sie die Sicherungskasten-Belegung für den Ford Expedition U553 der Baujahre 2018 bis 2021. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Ford Expedition U553 Sicherungsbelegung
Die Sicherungen für den Zigarettenanzünder ( Steckdose) im Ford Expedition sind die Sicherungen №6 (Steckdose 1), №8 (Steckdose 2), №51 (Steckdose 3), №56 (Steckdose 4) und №100 (Power Punkt 5) im Motorraum-Sicherungskasten.
Lage des Sicherungskastens
Passagierabteil

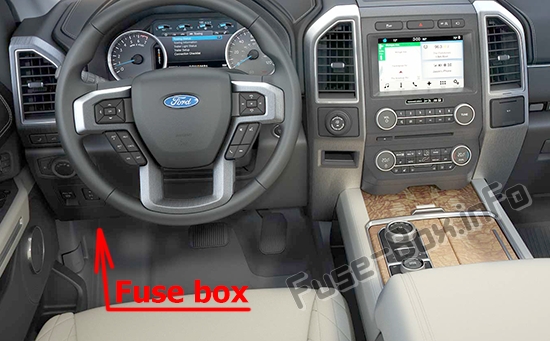

Der Sicherungskasten befindet sich im Fahrgastraum unter dem Armaturenbrett.
Motorraum

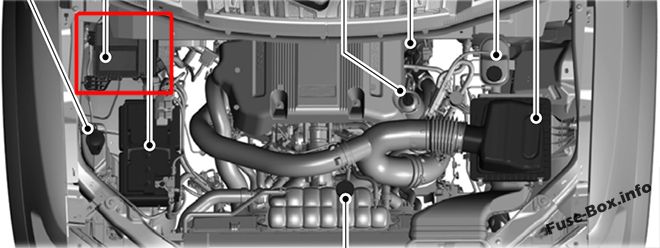

Der Stromverteiler befindet sich im Motorraum.
Sicherungskasten Diagramme
2018, 2019
Passagierabteil

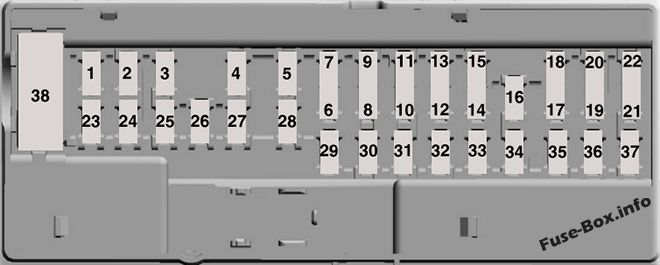

Zuordnung der Sicherungen im Fahrgastraum (2018, 2019)
| № | Verstärkerbewertung | Geschützte Komponente |
|---|---|---|
| 1 | — | Nicht benutzt. |
| 2 | 7,5A | Fahrersitzschalter. |
| 3 | 20A | Fahrertür entriegeln. |
| 4 | 5A | Anhängerbremssteuerung. |
| 5 | 20A | Lautsprecherverstärker. |
| 6 | 10 A | Nicht verwendet (Ersatz). |
| 7 | 10 A | Nicht verwendet (Ersatz). |
| 8 | — | Nicht benutzt. |
| 9 | 10 A | Unterhaltungsmodul im Fond. Head-up-Display. |
| 10 | 5A | Kabelloses AC-Lademodul. Freihändiges Heckklappenmodul. Elektrisches Heckklappenmodul. Drahtloses Ladegerät. |
| 11 | 5A | Tastenfeld. Kombiniertes Sensormodul. |
| 12 | 7,5A | Cluster. Elektronisches Bedienfeld. Intelligente Datalink-Connector-Logik. |
| 13 | 7,5A | Schaltmodul. Steuermodul Lenksäule. |
| 14 | 10 A | Erweitertes Leistungsmodul. Bremsschalter. |
| fünfzehn | 10 A | Intelligente Datalink-Anschlussleistung. |
| 16 | 15A | Liftglass-Freigabe. |
| 17 | 5A | Telematiksteuergerät – Modem. |
| 18 | 5A | Zündschloss. Schlüsselsperrmagnet. Startschalter auf Knopfdruck. |
| 19 | 7,5A | Getriebesteuerschalter. Schaltmodul. |
| 20 | 7,5A | Nicht benutzt. |
| 21 | 5A | Feuchtigkeits- und Temperatursensor im Auto. |
| 22 | 5A | Elektrochromatischer Spiegel. Beheizbares Sitzmodul in der zweiten Reihe. |
| 23 | 10 A | Schiebedach-Logik. Wandler. Fensterheberschalter. Elektrischer Spiegelschalter. DVD-Player (falls vorhanden). |
| 24 | 20A | Zentralverriegelung entriegeln |
| 25 | 30A | Zonenmodul Tür vorn links. |
| 26 | 30A | Zonenmodul Tür vorn rechts. |
| 27 | 30A | Schiebedach. |
| 28 | 20A | Stereo-Verstärker. |
| 29 | 30A | Türzonenmodul hinten links. |
| 30 | 30A | Türzonenmodul hinten rechts. |
| 31 | 15 A | Einstellbare Pedale. |
| 32 | 10 A | SYNC Drive-Modus-Umschaltmodul. 4×4 Schalter. Hochfrequenz-Transceiver-Modul. Steuergerät für Heizung, Lüftung und Klimaanlage hinten. |
| 33 | 20A | Audiosteuermodul. |
| 34 | 30A | 2018: Nicht verwendet. 2019: Staffel laufen/starten |
| 35 | 5A | Erweitertes Power-Mode-Modul. |
| 36 | 15 A | Bildverarbeitungsmodul A. Automatisches Einparkhilfemodul. Stetig geregeltes Dämpfungsmodul. |
| 37 | 15A | Beheiztes Lenkrad. |
| 38 | 30A Leistungsschalter | Fensterheber hinten links. Fensterheber hinten rechts. |
Anzeigen _
Motorraum

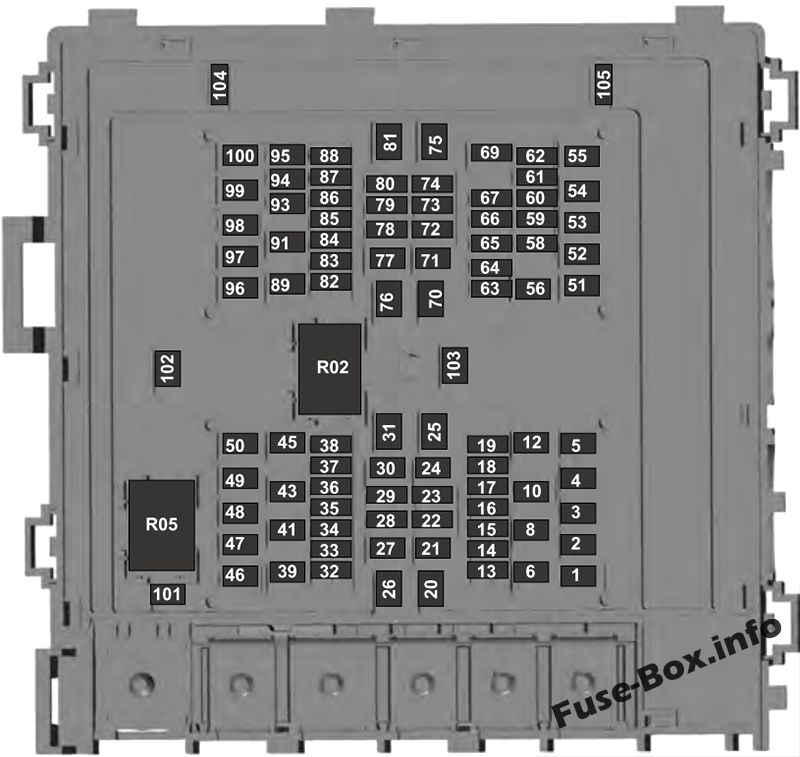

Zuordnung der Sicherungen im Stromverteilerkasten (2018, 2019)
| № | Verstärkerbewertung | Geschützte Komponente |
|---|---|---|
| 1 | 25 A | Horn. |
| 2 | 50A | Lüfter 1. |
| 3 | 30A | Scheibenwischermotor vorne. |
| 4 | — | Nicht benutzt. |
| 5 | 30A | Anlasserrelais. |
| 6 | 20A | Powerpoint 1. |
| 8 | 20A | Powerpoint 2. |
| 10 | 5A | Regensensor. |
| 12 | — | Nicht benutzt. |
| 13 | 10 A | 4×4-Modul. Beheizte Hintergrundbeleuchtung. Beheizte Spiegelrelaisspule. Spule des beheizten Wischerparkrelais. Spule des Übertragungsisolationsrelais. |
| 14 | 15 A | Getriebesteuermodul. |
| fünfzehn | 15 A | Stromversorgung des Spannungsqualitätsmoduls auf der rechten Seite. Blindspot-Informationssystem. Head-Up-Display. Bildverarbeitungsmodul B. Frontsichtkamera. Rückfahrkamera. Tempomatmodul. |
| 16 | 10 A | Antriebsstrang-Steuermodul (PCM) Betrieb / Start-Vorschub. |
| 17 | 10 A | Antiblockiersystem laufen/ Startvorschub. |
| 18 | 10 A | Elektronische Servolenkung Lauf / Start Vorschub. |
| 19 | — | Nicht benutzt. |
| 20 | 40A | Frontgebläse. |
| 21 | 40A | Motoren für Beifahrersitze. |
| 22 | 20A | Nicht benutzt. |
| 23 | 10 A | Lichtmaschine A-Linie. |
| 24 | 30A | Anhängerbremssteuermodul. |
| 25 | 50A | Stromversorgung des Karosseriesteuergeräts 1. |
| 26 | 50A | Elektronischer Lüfter 3. |
| 27 | 40A | Fahrersitzmotoren. |
| 28 | 15 A | Sitzheizung hinten. |
| 29 | 10 A | Integrierter Radendmagnet. |
| 30 | 25A | Batterieladung Klasse ll-IV. |
| 31 | 50A | Elektrisch klappbares Sitzmodul. |
| 32 | 10 A | A/C-Kupplung. |
| 33 | — | Nicht benutzt. |
| 34 | — | Nicht benutzt. |
| 35 | 20A | Fahrzeugleistung 4. |
| 36 | 10 A | Fahrzeugleistung 3. |
| 37 | 25 A | Fahrzeugleistung 2. |
| 38 | 25 A | Fahrzeugleistung 1. |
| 39 | — | Nicht benutzt. |
| 41 | 50A | Wandler. |
| 43 | 20A | Anhänger-Abschlepplicht-Modul Klasse ll-IV. |
| 45 | 20A | Waschpumpe vorne/hinten. |
| 46 | 7,5A | Unterhaltungssystem für die Familie. |
| 47 | — | Nicht benutzt. |
| 48 | — | Nicht benutzt. |
| 49 | — | Nicht benutzt. |
| 50 | 30A | Benzinpumpe. |
| 51 | 20A | Powerpoint 3. |
| 52 | 50A | Karosseriesteuergerät (BCM) Spannungsqualitätsmodul (VQM). |
| 53 | 25A | Relais für Anhänger-Parkleuchten. |
| 54 | 40A | Elektronisches Differentialrelais mit begrenztem Schlupf. |
| 55 | 40A | AUX-Gebläse. |
| 56 | 20A | Powerpoint 4. |
| 58 | 5A | Nicht verwendet (Ersatz). |
| 59 | — | Nicht benutzt. |
| 60 | 5A | Nicht verwendet (Ersatz). |
| 61 | 25A | Nicht verwendet (Ersatz). |
| 62 | 25A | Nicht verwendet (Ersatz). |
| 63 | 25A | 4×4-Modul. |
| 64 | — | Nicht benutzt. |
| 65 | — | Nicht benutzt. |
| 66 | — | Nicht benutzt. |
| 67 | — | Nicht benutzt. |
| 69 | 25A | 2018: Nicht verwendet. 2019: Parkleuchte Anhängerkupplung |
| 70 | 40A | Antiblockiersystem / Feststellbremsmodul. |
| 71 | 25A | 4×4-Modul. |
| 72 | — | Nicht benutzt. |
| 73 | — | Nicht benutzt. |
| 74 | 10 A | Rückfahrscheinwerfer für Anhängerkupplungen. |
| 75 | — | Nicht benutzt. |
| 76 | 50A | Stromversorgung des Karosseriesteuermoduls 2. |
| 77 | 30A | Klimagesteuertes (beheiztes/belüftetes) Sitzmodul. |
| 78 | 20A | Nicht verwendet (Ersatz). |
| 79 | — | Nicht benutzt. |
| 80 | 10 A | Beheizter Wischerpark. |
| 81 | — | Nicht benutzt. |
| 82 | — | Nicht benutzt. |
| 83 | 15A | Leistung des Getriebesteuermoduls. |
| 84 | — | Nicht benutzt. |
| 85 | — | Nicht benutzt. |
| 86 | 5A | USB-Smart-Ladegerät 5. |
| 87 | 5A | USB-Smart-Ladegerät 3. |
| 88 | 10 A | Multikontursitze Relais. |
| 89 | 40A | Power-Trittbretter. |
| 91 | 30A | Elektrisches Heckklappenmodul. |
| 93 | 15A | Beheizte Spiegel. |
| 94 | 5A | USB-Smart-Ladegerät 1. |
| 95 | 10 A | USB-Smart-Ladegerät 2. |
| 96 | 30A | Relais für Heckscheibenwischermotor. |
| 97 | 40A | Lüfter des Laderelais des Ladeluftkühlers. |
| 98 | 15 A | Getriebeölpumpe. |
| 99 | 40A | Beheizte Hintergrundbeleuchtung. |
| 100 | 20A | Powerpoint 5. |
| 101 | 25A | Lüfter 2. |
| 102 | — | Nicht benutzt. |
| 103 | — | Nicht benutzt. |
| 104 | — | Nicht benutzt. |
| 105 | — | Nicht benutzt. |
| R02 | Relais | 2018: Elektronischer Lüfter 2. 2019: Powertrain Control Module. |

| R05 | Relais | 2018: Antriebsstrangsteuermodul. 2019: Elektrolüfter 2 |
2020, 2021
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2020, 2021)
| № | Verstärkerbewertung | Geschützte Komponente |
|---|---|---|
| 1 | — | — |
| 2 | 10 A | Fahrersitzschalter. |
| 3 | 7,5A | Fahrertür entriegeln. |
| 4 | 20A | Lautsprecherverstärker. |
| 5 | — | — |
| 6 | 10 A | Intelligente Datalink-Connector-Logik. |
| 7 | 10 A | Hinteres Audiosteuermodul. |
| 8 | 5A | Ladegerät für kabelloses Zubehör. Freisprech-Heckklappenmodul. |
| 9 | 5A | Tastenfeld. Kombiniertes Sensormodul. |
| 10 | — | — |
| 11 | — | — |
| 12 | 7,5A | Kombiinstrument. |
| 13 | 7,5A | Steuermodul Lenksäule. Intelligente Datalink-Connector-Logik. Klimamodul (2021). Schaltmodul (2021). |
| 14 | 15A | Bremsschalter. |
| fünfzehn | 15A | SYNCHRON. |
| 16 | — | — |
| 17 | — | — |
| 18 | 7,5A | 2020: Schlüsselsperrmagnet. Schaltmodul. 2021: Schaltmodul. Spaltenschieber. |
| 19 | 5A | Telematik-Steuergerät-Modul. |
| 20 | 5A | Zündschloss. |
| 21 | 5A | Feuchtigkeits- und Temperatursensor im Auto. |
| 22 | 5A | Elektrochromer Spiegel. Beheizbares Sitzmodul in der zweiten Reihe. |
| 23 | 30A | Fensterheberschalter. Elektrischer Spiegelschalter. Zonenmodul Haustür links. |
| 24 | 30A | Schiebedach-Logik. |
| 25 | 20A | Lautsprecherverstärker 2. |
| 26 | 30A | Zonenmodul Vordertür rechts. |
| 27 | 30A | Türzonenmodul hinten links. |
| 28 | 30A | Türzonenmodul hinten rechts. |
| 29 | 15A | Einstellbare Pedale. |
| 30 | 5A | Anhängerschlepp-Steuermodul. |
| 31 | 10 A | Klimasteuermodul hinten. Fahrmodusschaltermodul. Terrain-Management-Schalter. Hochfrequenz-Transceiver-Modul. 4×4 Schalter. |
| 32 | 20A | Audiosteuermodul. |
| 33 | — | — |
| 34 | 30A | Relais laufen/starten. |
| 35 | 5A | Nicht verwendet (Ersatz). |
| 36 | 15A | Bildverarbeitungsmodul A. Automatisches Einparkhilfemodul. Stetig geregeltes Dämpfungsmodul. |
| 37 | 20A | Beheiztes Lenkrad. |
| 38 | 30A Leistungsschalter | Elektrischer Fensterheber hinten links. Fensterheber hinten rechts. |
Anzeigen _
Motorraum
Zuordnung der Sicherungen im Stromverteilerkasten (2020, 2021)
| № | Verstärkerbewertung | Geschützte Komponente |
|---|---|---|
| 1 | 25A | Horn. |
| 2 | 50A | Lüfter 1. |
| 3 | 30A | Scheibenwischermotor vorne. |
| 4 | 50A | Wandler. |
| 5 | 30A | Anlasserrelais. |
| 6 | 20A | Powerpoint 1. |
| 8 | 20A | Powerpoint 2. |
| 10 | 5A | Regensensor. |
| 12 | 20A | Anhänger-Abschlepplichtmodul. |
| 13 | 10 A | 4×4-Modul. Beheizte Relaisspule für die Hintergrundbeleuchtung. Beheizte Spiegelrelaisspule. Spule des beheizten Wischerparkrelais. Spule des Übertragungsisolationsrelais. |
| 14 | 15A | Nicht verwendet (Ersatz). |
| fünfzehn | 15A | Betriebs-/Startleistung des Spannungsqualitätsmoduls. Blindspot-Informationssystem. Bildverarbeitungsmodul B. Frontsichtkamera. Rückfahrkamera. Tempomatmodul. |
| 16 | 10 A | Run/Start-Feed des Powertrain-Steuermoduls. |
| 17 | 10 A | Antiblockiersystem Run/Start Feed. |
| 18 | 10 A | Elektronische Servolenkung für Lauf-/Startvorschub. |
| 19 | — | — |
| 20 | 40A | Frontgebläse. |
| 21 | 40A | Motoren für Beifahrersitze. |
| 22 | — | — |
| 23 | 10 A | Lichtmaschine A-Linie. |
| 24 | 30A | Anhängerbremssteuermodul. |
| 25 | 50A | Stromversorgung des Karosseriesteuergeräts 1. |
| 26 | 50A | Elektronischer Lüfter 3. |
| 27 | 40A | Fahrersitzmotoren. |
| 28 | 15A | Sitzheizung hinten. Klimasteuermodul für die Rücksitze. |
| 29 | 10 A | 2020: Integrierter Radendmagnet. |
| 30 | 25A | Batterieladung Klasse ll-IV. |
| 31 | 50A | Elektrisch klappbares Sitzmodul. |
| 32 | 10 A | A/C-Kupplung. |
| 33 | — | — |
| 34 | — | — |
| 35 | 20A | Fahrzeugleistung 4. |
| 36 | 10 A | Fahrzeugleistung 3. |
| 37 | 25A | Fahrzeugleistung 2. |
| 38 | 25A | Fahrzeugleistung 1. |
| 39 | — | — |
| 41 | — | — |
| 43 | — | — |
| 45 | 20A | Waschpumpe vorne und hinten. |
| 46 | 7,5A | Unterhaltungssystem für die Familie. |
| 47 | — | — |
| 48 | — | — |
| 49 | — | — |
| 50 | 30A | Benzinpumpe. |
| 51 | 20A | Powerpoint 3. |
| 52 | 50A | Spannungsqualitätsmodul Karosseriesteuergerät. |
| 53 | 25A | Relais für Anhänger-Parkleuchten. Anhängerschlepp-Steuermodul. |
| 54 | 40A | Elektronisches Differentialrelais mit begrenztem Schlupf. |
| 55 | 40A | Hilfsgebläse. |
| 56 | 20A | Powerpoint 4. |
| 58 | 5A | Nicht verwendet (Ersatz). |
| 59 | — | — |
| 60 | 5A | Nicht verwendet (Ersatz). |
| 61 | 25A | Nicht verwendet (Ersatz). |
| 62 | 25A | Nicht verwendet (Ersatz). |
| 63 | 25A | 4×4-Modul. |
| 64 | — | — |
| 65 | — | — |
| 66 | — | — |
| 67 | — | — |
| 69 | 30A | Elektrisches Heckklappenmodul. |
| 70 | 40A | Antiblockiersystem und Feststellbremsmodul. |
| 71 | 25A | 4×4-Modul. |
| 72 | — | — |
| 73 | — | — |
| 74 | 10 A | Rückfahrscheinwerfer für Anhängerkupplungen. |
| 75 | — | — |
| 76 | 50A | Stromversorgung des Karosseriesteuermoduls 2. |
| 77 | 30A | Klimatisiertes Sitzmodul. |
| 78 | — | — |
| 79 | — | — |
| 80 | 10 A | Beheizter Wischerpark. |
| 81 | — | — |
| 82 | — | — |
| 83 | 15A | Nicht verwendet (Ersatz). |
| 84 | — | — |
| 85 | — | — |
| 86 | 5A | USB-Smart-Ladegerät 5. |
| 87 | 5A | USB-Smart-Ladegerät 3. |
| 88 | 10 A | Multikontursitze Relais. |
| 89 | 40A | Power-Trittbretter. |
| 91 | — | — |
| 93 | 15A | Beheizte Spiegel. |
| 94 | 5A | USB-Smart-Ladegerät 1. |
| 95 | 10 A | USB-Smart-Ladegerät 2. |
| 96 | 30A | Relais für Heckscheibenwischermotor. |
| 97 | 40A | Nicht verwendet (Ersatz). |
| 98 | 15A | Getriebeölpumpe. |
| 99 | 40A | Beheizte Hintergrundbeleuchtung. |
| 100 | 20A | Powerpoint 5. |
| 101 | 25A | Lüfter 2. |
| 102 | — | — |
| 103 | — | — |
| 104 | — | — |
| 105 | — | — |
| Relais | ||
| R02 | Antriebsstrangsteuermodul. | |
| R05 | Elektrolüfter 2. |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Ford Expedition U553?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
