Hier finden Sie die Sicherungskasten-Belegung für den Ford Expedition ab Baujahr 2022. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Ford Expedition Sicherungskasten und Relais
- Lage des Sicherungskastens
- Sicherungskasten-Diagramm
- Lage des Sicherungskastens
- Sicherungskasten-Diagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Ford Expedition?
- Was zeigt die Sicherungsbelegung?
- Weitere Ford Sicherungskasten-Belegungen
Ford Expedition Sicherungskasten und Relais
Sicherungskasten Fahrgastraum
Lage des Sicherungskastens
Der Sicherungskasten des Karosseriesteuergeräts befindet sich auf der rechten Seite des Beifahrerfußraums hinter einer Verkleidung.
Sicherungskasten-Diagramm
Zuordnung der Sicherungen im Fahrgastraum (2022)
| № | Ampere. | Geschützte Komponente |
|---|---|---|
| 1 | – | Nicht benutzt. |
| 2 | 10 A | Fahrersitzschalter. |
| 3 | 7,5A | Fahrertür entriegeln. |
| 4 | 20 A | Lautsprecherverstärker. |
| 5 | – | Nicht benutzt. |
| 6 | 10 A | Intelligente Datalink-Connector-Logik. |
| 7 | 10 A | Hinteres Audiosteuermodul. |
| 8 | 5A | Ladegerät für kabelloses Zubehör. Freisprech-Heckklappenmodul. |
| 9 | 5A | Tastenfeld. Kombiniertes Sensormodul. |
| 10 | – | Nicht benutzt. |
| 11 | – | Nicht benutzt. |
| 12 | 7,5A | Kombiinstrument. |
| 13 | 7,5A | Steuermodul Lenksäule. Intelligente Datalink-Connector-Logik. Klimasteuermodul. Schaltmodul. |
| 14 | 15 A | Bremsschalter. |
| fünfzehn | 15 A | SYNCHRON. |
| 16 | – | Nicht benutzt. |
| 17 | – | Nicht benutzt. |
| 18 | 7,5A | Schaltmodul. Spaltenschieber. |
| 19 | 5A | Telematik-Steuergerät-Modul. |
| 20 | 5A | Zündschloss. |
| 21 | 5A | Temperatur- und Feuchtigkeitssensor im Fahrzeug. |
| 22 | 5A | Elektrochromer Spiegel. Beheizbares Sitzmodul in der zweiten Reihe. |
| 23 | 30 A | Fensterheberschalter. Elektrischer Spiegelschalter. Zonenmodul Haustür links. |
| 24 | 30 A | Schiebedach-Logik. |
| 25 | 20 A | Lautsprecherverstärker 2. |
| 26 | 30 A | Zonenmodul Vordertür rechts. |
| 27 | 30 A | Türzonenmodul hinten links. |
| 28 | 30 A | Türzonenmodul hinten rechts. |
| 29 | 15 A | Einstellbare Pedale. |
| 30 | 5A | Anhängerschlepp-Steuermodul. |
| 31 | 10 A | Klimasteuermodul hinten. Fahrmodusschaltermodul. Terrain-Management-Schalter. Hochfrequenz-Transceiver-Modul. 4×4 Schalter. |
| 32 | 20 A | Audiosteuermodul. |
| 33 | – | Nicht benutzt. |
| 34 | 30 A | Relais laufen/starten. |
| 35 | 5A | Nicht verwendet (Ersatz). |
| 36 | 15 A | Bildverarbeitungsmodul A. Automatisches Einparkhilfemodul. Kontinuierlich geregeltes Spannmodul. |
| 37 | 20 A | Beheiztes Lenkrad. |
| 38 | 30A LS | Elektrischer Fensterheber hinten links. Fensterheber hinten rechts. |
Anzeigen _
Motorraum-Sicherungskasten

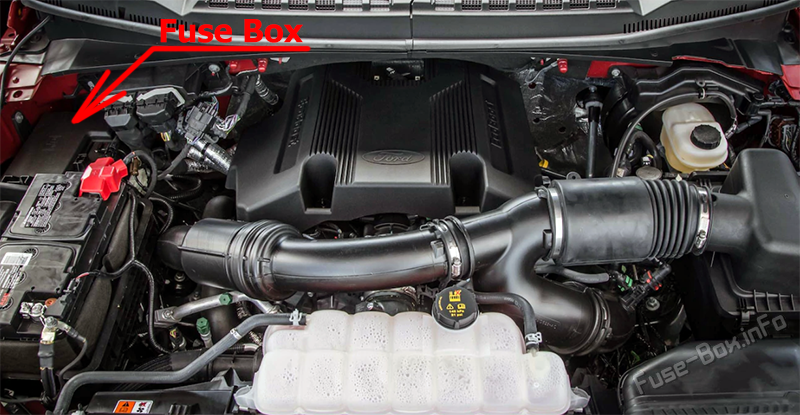

Lage des Sicherungskastens
Sicherungskasten-Diagramm
Zuordnung der Sicherungen im Motorraum (2022)
| № | Ampere. | Geschützte Komponente |
|---|---|---|
| 1 | 30 A | Karosseriesteuermodul 1. |
| 3 | 30 A | Karosseriesteuermodul 2. |
| 4 | 30 A | Benzinpumpe. |
| 5 | 5A | Relais des Steuergeräts Antriebsstrang. |
| 6 | 20 A | Fahrzeugleistung 1. |
| 7 | 25 A | Fahrzeugleistung 2. |
| 8 | 20 A | Fahrzeugleistung 3. |
| 9 | 20 A | Fahrzeugleistung 4. |
| 11 | 30 A | Anlasserrelais. |
| 13 | 40 A | Gebläsemotor vorne. |
| fünfzehn | 20 A | Horn. |
| 16 | 20 A | Scheibenwaschpumpe. |
| 22 | 10 A | Elektronische Servolenkung für Lauf-/Startvorschub. |
| 23 | 10 A | Antiblockiersystem laufen/ Vorschub starten. |
| 24 | 10 A | Antriebsstrangsteuermodul. Getriebesteuermodul. |
| 25 | 10 A | Rückfahrkamera. Luftqualitätssensor laufen/Zufuhr starten. |
| 28 | 50 A | Pumpe für Antiblockiersystem. |
| 29 | 50 A | Ventile des Antiblockiersystems. |
| 30 | 30 A | Fahrersitzmotoren. |
| 31 | 30 A | Motoren für Beifahrersitze. |
| 32 | 20 A | Powerpoint 1. |
| 33 | 20 A | Powerpoint 2. |
| 34 | 20 A | Powerpoint 3. |
| 35 | 20 A | Powerpoint 4. |
| 36 | 40 A | Wandler. |
| 37 | 30 A | Klimatisierte Sitze (Beifahrerseite). |
| 38 | 30 A | Klimatisierte Sitze (Fahrerseite). |
| 39 | 20 A | Sitzmodul zweite Reihe. |
| 40 | 40 A | Power-Trittbretter. |
| 41 | 30 A | Elektrisches Heckklappenmodul. |
| 42 | 30 A | Anhängerbremssteuermodul. |
| 43 | 5A | Nicht verwendet (Ersatz). |
| 45 | 20 A | Powerpoint 5. |
| 47 | 50 A | Elektrolüfter 1. |
| 49 | 50 A | Elektrolüfter 2. |
| 50 | 40 A | Heizbare Heckscheibe. |
| 54 | 40 A | Elektronisches Sperrdifferential. |
| 55 | 30 A | Relais für Parkleuchten Anhängerkupplung. |
| 58 | 10 A | Rückfahrscheinwerfer für Anhängerkupplungen. |
| 59 | 20 A | Nicht verwendet (Ersatz). |
| 64 | 25 A | Allradantriebsmodul 1. |
| 67 | 15 A | Übertragungslauf/Start. |
| 69 | 30 A | Seitenwischermotor links. |
| 71 | 20 A | Relais für Heckscheibenwischer. |
| 73 | 50 A | Elektrisch klappbares Sitzmodul – dritte Reihe. |
| 82 | 25 A | Allradantriebsmodul 2. |
| 88 | 40 A | Hilfsgebläse. |
| 91 | 20 A | Stromversorgung des Anhänger-Beleuchtungsmoduls. |
| 100 | 25 A | Scheinwerfer links. |
| 101 | 25 A | Rechter Scheinwerfer. |
| 107 | 30 A | Ladung der Anhängerbatterie. |
| 108 | 20 A | Spotlampen (Polizei). |
| 120 | 15 A | Einspritzdüsen. |
| 124 | 5A | Regensensormodul. |
| 125 | 5A | USB-Smart-Ladegerät 1. |
| 128 | 7,5A | Unterhaltungssystem für die Familie. |
| 134 | 20 A | Multikontursitze Relais. |
| 137 | 20 A | Modul für erweiterte Fahrerassistenzsysteme. Verbundene Kamera. |
| 139 | 5A | USB-Smart-Ladegerät 2. |
| 140 | 5A | USB-Smart-Ladegerät 3. |
| 142 | 5A | USB-Smart-Ladegerät 5. |
| 147 | 40 A | Abzieherlüfterrelais des Ladeluftkühlers. |
| 160 | 10 A | Smart-Data-Link-Anschluss. |
| 181 | 5A | Nicht verwendet (Ersatz). |
| 182 | 60 A | Steuermodul Fahrertür. |
| 183 | 60 A | Steuermodul Beifahrertür. |
| 210 | 30 A | Karosseriesteuergerät Start Stop. |
| R04 | Relais Elektrolüfter 1. | |
| R06 | Relais Elektrolüfter 3. |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Ford Expedition?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
