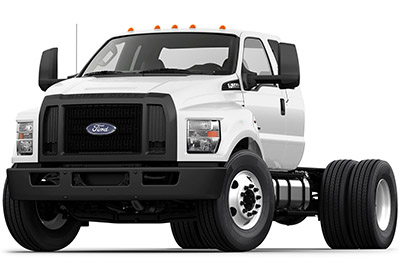

In diesem Artikel betrachten wir den überarbeiteten Ford F-650 / F-750 der achten Generation, der von 2021 bis heute erhältlich ist. Hier finden Sie Sicherungskastendiagramme von Ford F-650 und F-750 2021 und 2022 , erhalten Informationen über die Position der Sicherungskästen im Fahrzeuginneren und erfahren mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungslayout Ford F650 / F750 2021-2022…
Sicherungskasten Fahrgastraum
Lage des Sicherungskastens
Die Sicherungstafel befindet sich im Beifahrerfußraum. Entfernen Sie die Bedienfeldabdeckung, um Zugang zu den Sicherungen zu erhalten. Ziehen Sie die Abdeckung der Sicherungstafel zu sich hin, um sie zu entfernen. Wenn sich die Clips der Verkleidung lösen, lassen Sie die Verkleidung leicht fallen.
Sicherungskasten-Diagramm
Zuordnung der Sicherungen im Sicherungskasten Innenraum (2021-2022)
| № | Bewertung | Geschützte Komponente |
|---|---|---|
| 1 | — | Nicht benutzt. |
| 2 | 10 A | Verriegelungsschalter für Vordertür rechts und links. Schalter für Teleskopspiegel. Fensterheberschalter vorne rechts und links (zwei Fenstereinheiten). Fensterhebermotor vorne rechts und links. Wandler. |
| 3 | 7,5A | Elektrischer Spiegelschalter. |
| 4 | 20 A | Zusätzliches Übersetzermodul. |
| 5 | — | Nicht benutzt. |
| 6 | — | Nicht benutzt. |
| 7 | 10 A | Stromversorgung des Smart-Data-Link-Anschlusses. Diagnosestecker für Druckluftbremse. |
| 8 | — | Nicht benutzt. |
| 9 | — | Nicht benutzt. |
| 10 | — | Nicht benutzt. |
| 11 | — | Nicht benutzt. |
| 12 | 7,5A | Smart-Data-Link-Anschluss. Verkabeltes Enterprise-Gerät (2021). |
| 13 | 7,5A | Cluster. Steuermodul Lenksäule. |
| 14 | — | Nicht benutzt. |
| fünfzehn | 15 A | Klimasteuermodul. |
| 16 | — | Nicht benutzt. |
| 17 | — | Nicht benutzt. |
| 18 | 7,5A | Giersensor. Elektronische Stabilitätskontrolle und nichtelektrische Stabilitätskontrolle. |
| 19 | 5A | 2022: Modul Telematiksteuergerät. |
| 20 | 5A | Zündschloss. |
| 21 | 5A | 2021: Abgasbremsschalter. |
| 22 | — | Nicht benutzt. |
| 23 | 30 A | Fensterhebermotor vorne links. |
| 24 | — | Nicht benutzt. |
| 25 | — | Nicht benutzt. |
| 26 | 30 A | Motorfenster vorne rechts. |
| 27 | — | Nicht benutzt. |
| 28 | — | Nicht benutzt. |
| 29 | 15 A | Relais-Klappspiegel. |
| 30 | 5A | Bremssignal für Druckluftbremse. Bremslichtsignal für Kundenzugang. Brems-Ein-Aus-Trennrelais. Anhänger-Bremslicht-Relais. |
| 31 | 10 A | Nachrüst-Schnittstellenmodul. Ferngesteuerter Funkempfänger. |
| 32 | 20 A | Radio. |
| 33 | — | Nicht benutzt. |
| 34 | — | Nicht benutzt. |
| 35 | 5A | Abschleppschalter. |
| 36 | 15 A | Spurverlassenswarnkamera. |
| 37 | — | Nicht benutzt. |
| 38 | 30 A | Fensterheberschalter vorne links (vier Fensterheber). |
Anzeigen _
Motorraum-Sicherungsblock

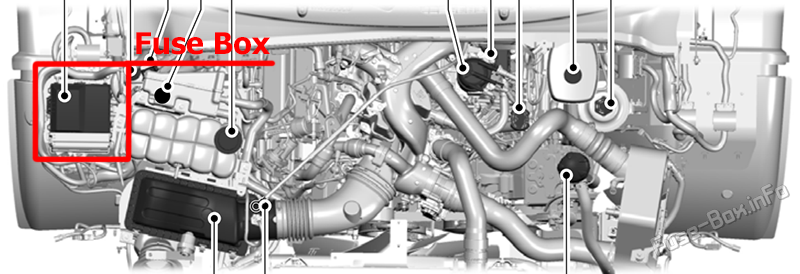

Lage des Sicherungskastens
Sicherungskasten-Diagramm
Zuordnung der Sicherungen im Under Hood Fuse Box (2021-2022)
| № | Bewertung | Geschützte Komponente |
|---|---|---|
| 1 | 20 A | Horn. |
| 2 | 40 A | Gebläsemotor. Gebläsemotorsteuerung. |
| 3 | 20 A | 2022: Upfit – Rahmen. |
| 4 | 30 A | Anlasser. |
| 5 | — | Nicht benutzt. |
| 6 | 20 A | Nachrüstrelais 4. |
| 8 | — | Nicht benutzt. |
| 10 | — | Nicht benutzt. |
| 12 | — | Nicht benutzt. |
| 13 | 10 A | Reserve laufen/starten. Relais des Fernklimasteuermoduls (2022). |
| 14 | 10 A | Adaptiver Tempomat. |
| fünfzehn | 10 A | Gebläsemotorrelais. |
| 16 | 20 A | Lufttrockner. |
| 17 | 10 A | Antriebsstrang-Steuermodul – Zündstatus Betriebsleistung. Glühkerzensteuergerät – Zündstatus Laufleistung (Diesel). |
| 18 | 10 A | Antiblockiersystem läuft/startet. |
| 19 | 10 A | Getriebesteuermodul. Zündstatus Laufleistung (Diesel). |
| 20 | 30 A | Scheibenwischermotor. |
| 21 | — | Nicht benutzt. |
| 22 | — | Nicht benutzt. |
| 23 | 10 A | Lichtmaschine 2 (nur Doppellichtmaschine). |
| 24 | 40 A | Karosserie-Steuermodul führt Strombus 2. |
| 25 | 50 A | Bus des Karosseriesteuergeräts mit Strom 1 betreiben. |
| 26 | — | Nicht benutzt. |
| 27 | 20 A | Aufbauhersteller-Batterieversorgung. |
| 28 | — | Nicht benutzt. |
| 29 | 10 A | Lichtmaschine 1 A-Linie. |
| 30 | — | Nicht benutzt. |
| 31 | 60 A | Hydromax-Pumpe. |
| 32 | 20 A | Antriebsstrangsteuermodul. |
| 33 | 20 A | Kanisterentlüftungsmagnet (Gas). Behälterspülmagnet (Gas). Stellglied 11 für variable Nockensteuerung (Gas). Beheizter Abgas-Sauerstoffsensor (Gas). Harnstofftankleistung (Diesel). Abgasrückführung Kühlbypassventil (Diesel). |
| 34 | 10 A | A/C-Kupplungsrelais. Stromversorgung des Kundenzugangsfahrzeugs 3 Feed. Variable Ölpumpe (Diesel). Kühlgebläse (Diesel). Lüfterkupplung (Gas). Abgasbremsschalter (2022). |
| 35 | 20 A | Spule auf Stecker (Gas). Harnstofftank (Diesel). Glühkerzenregler (Diesel). Stickoxid-Sensor-Steuergerät (Diesel). Feinstaubsensor (Diesel). |
| 36 | 10 A | Kontrollwert Kraftstoffmenge (Diesel). Kraftstoffdruckregler (Diesel). |
| 37 | — | Nicht benutzt. |
| 38 | — | Nicht benutzt. |
| 39 | — | Nicht benutzt. |
| 41 | 30 A | Anhängerbremssteuermodul. |
| 43 | 30 A | 2022: Upfit – Fahrgestell-Instrumententafel. |
| 45 | — | Nicht benutzt. |
| 46 | 10 A | Solenoid der A/C-Kupplung. |
| 47 | 40 A | Nachrüstrelais 1. |
| 48 | 20 A | Ausrüsterlauf und Zubehöreinspeisung. |
| 49 | 30 A | Pumpenelektronikmodul (Gas). Kraftstoffpumpe (Diesel). |
| 50 | 15 A | Injektorleistung (Gas). |
| 51 | 20 A | Powerpoint Nr. 1. |
| 52 | — | Nicht benutzt. |
| 53 | 30 A | Parkleuchte für Anhängerkupplung. |
| 54 | — | Nicht benutzt. |
| 55 | 20 A | Nachrüstrelais 3. |
| 56 | — | Nicht benutzt. |
| 58 | 5A | USB-Stromversorgung. |
| 59 | 10 A | 2022: U-Haul-Parklampen. |
| 60 | 10 A | Wahlschalter für zwei Kraftstofftanks (Diesel). |
| 61 | — | Nicht benutzt. |
| 62 | — | Nicht benutzt. |
| 63 | 20 A | Fahrersitzkompressor. |
| 64 | 20 A | Kompressor Beifahrersitz. |
| 65 | 10 A | 2022: Upfit – Aktiviere Feed ausführen. |
| 66 | 10 A | Solenoid-Differenzialsperre mit vier Packungen. |
| 67 | 10 A | Leistung des Hydromax-Relais. |
| 69 | — | Nicht benutzt. |
| 70 | 40 A | Wandler. |
| 71 | 30 A | Ventile des Antiblockiersystems. |
| 72 | 10 A | Bremsen-Ein-Aus-Schalter (hydraulische Bremsen). Bremslicht Luftdruckschalter 1 und 2 (Druckluftbremse). |
| 73 | — | Nicht benutzt. |
| 74 | 15 A | Beheizter Spiegel. |
| 75 | — | Nicht benutzt. |
| 76 | 60 A | Batterieversorgung des Karosseriesteuergeräts. |
| 77 | 30 A | Stromversorgung des Spannungsqualitätsmonitors des Karosseriesteuergeräts. |
| 78 | 10 A | Getriebemodul (Diesel). |
| 79 | 5A | Hydromax-Pumpenüberwachung. |
| 80 | 10 A | Anhängerschlepp-Backup-Signal. |
| 81 | — | Nicht benutzt. |
| 82 | 5A | Nachrüstschalter (Werksstandort für Zündstrom). |
| 83 | 5A | Upfitter-Schalter (optionaler Ort für die Stromversorgung zu jeder Zeit). |
| 84 | — | Nicht benutzt. |
| 85 | — | Nicht benutzt. |
| 86 | — | Nicht benutzt. |
| 87 | — | Nicht benutzt. |
| 88 | 10 A | Frachtlampen. |
| 89 | — | Nicht benutzt. |
| 91 | — | Nicht benutzt. |
| 93 | — | Nicht benutzt. |
| 94 | — | Nicht benutzt. |
| 95 | 20 A | Stopplampen. Bremsleuchten für Anhängerkupplung. |
| 96 | — | Nicht benutzt. |
| 97 | — | Nicht benutzt. |
| 98 | 30 A | Batterieladung des Anhängers. |
| 99 | 40 A | Nachrüstrelais 2. |
| 100 | 25 A | Glühkerzenregler (Diesel). |
| 101 | — | Nicht benutzt. |
| 102 | — | Nicht benutzt. |
| 103 | — | Nicht benutzt. |
| 104 | — | Nicht benutzt. |
| 105 | 15 A | Anhängerschleppstopp und Wenderelais. |
