Hier finden Sie die Sicherungskasten-Belegung für den GMC Acadia der Baujahre 2017 bis 2022. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
GMC Acadia Sicherungsbelegung
Die Sicherungen für den Zigarettenanzünder (Steckdose) im GMC Acadia sind der Leistungsschalter F42 (Hilfssteckdose/Anzünder) im Sicherungskasten der Instrumententafel und der Leistungsschalter CB3 (Hilfssteckdose hinten) im Sicherungskasten im Fond.
Lage des Sicherungskastens
Instrumententafel
Der Sicherungsblock der Instrumententafel befindet sich in der Mittelkonsole auf der Beifahrerseite des Fahrzeugs hinter der Verkleidung.
Öffnen Sie die Klappe der Sicherungstafel oder entfernen Sie die Tafel von der Beifahrerseite, indem Sie sie herausziehen.

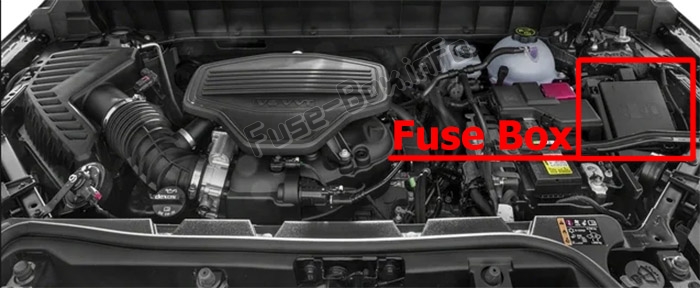

Motorraum
Der Sicherungskasten im Motorraum befindet sich im Motorraum auf der Fahrerseite des Fahrzeugs.

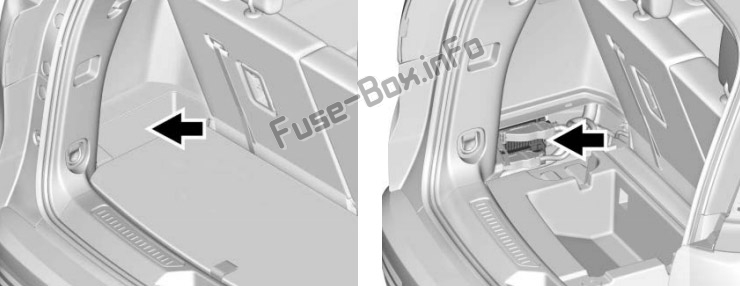

Hinteres Fach
2017-2018
Der Sicherungsblock des hinteren Fachs befindet sich hinter einer Verkleidung auf der Fahrerseite des hinteren Ablagefachs.
2019-2022..
Der Sicherungsblock des hinteren Fachs befindet sich hinter einer Verkleidung auf der Fahrerseite des hinteren Staufachs.
Seitenfach, Ladeboden und Schaumstoff entfernen.
Sicherungskasten Diagramme
2017, 2018, 2019
Motorraum

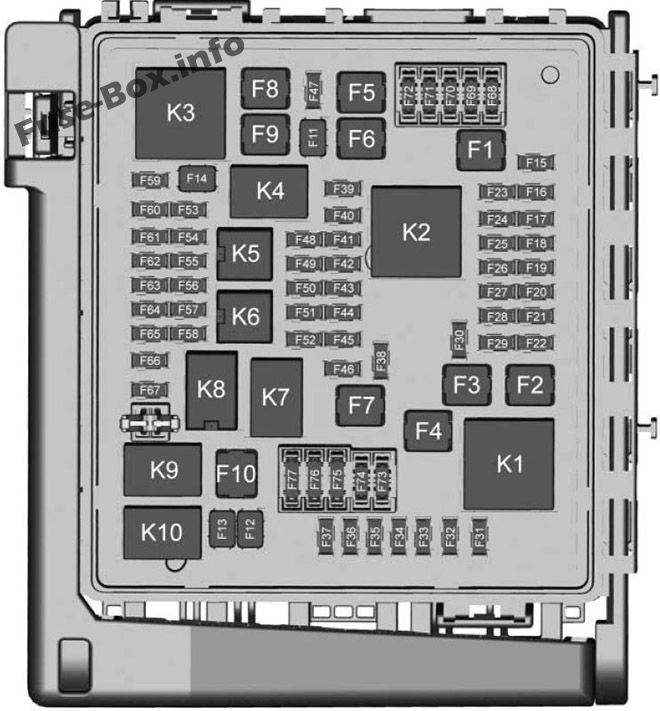

Zuordnung der Sicherungen im Motorraum (2017, 2018, 2019)
| № | Verwendungszweck |
|---|---|
| F1 | Antiblockiersystem |
| F2 | Anlasser 1 |
| F3 | DC-DC-Transformator 1 |
| F4 | — |
| F5 | — |
| F6 | — |
| F7 | DC-DC-Transformator 2 |
| F8 | Anlasser 3 |
| F9 | — |
| F10 | — |
| F11 | — |
| F12 | Frontscheibenwischer |
| F13 | Anlasser 2 |
| F14 | LED/Automatische Leuchtweitenregulierung |
| F15 | Heckscheibenwischer 1 |
| F 16 | — |
| F17 | — |
| F18 | Automatisches Leuchtweitenregulierungsmodul |
| F19 | — |
| F20 | — |
| F21 | — |
| F22 | Elektronisches Bremssteuermodul |
| F23 | Park-/Anhängerlampe |
| F24 | Anhänger-Bremsleuchte/Blinker rechts |
| F25 | Lenksäulensperre |
| F26 | — |
| F27 | Linke Anhängerbremsleuchte/Blinkerleuchte |
| F28 | — |
| F29 | — |
| F30 | Waschpumpe |
| F31 | Scheinwerfer Abblendlicht rechts |
| F32 | Scheinwerfer Abblendlicht links |
| F33 | Nebelscheinwerfer |
| F34 | Horn |
| F35 | — |
| F36 | Scheinwerfer Fernlicht links |
| F37 | Scheinwerfer Fernlicht rechts |
| F38 | Motor für automatische Leuchtweitenregulierung |
| F39 | Getriebesteuergerät 1 |
| F40 | Elektrische Zentrale/Zündung Bus hinten links |
| F41 | Kombiinstrument |
| F42 | Heizungs-, Lüftungs-und Klimaanlagen |
| F43 | Head-up-Display |
| F44 | — |
| F45 | — |
| F46 | — |
| F47 | — |
| F48 | Heckscheibenwischer 2 |
| F49 | Innenrückspiegel/Anhänger |
| F50 | Steuermodul für Kraftstoffsystem |
| F51 | Beheiztes Lenkrad |
| F52 | Kupplung der Klimaanlage |
| F53 | Steuergerät für Reichweite |
| F54 | Kühlmittelpumpe |
| F55 | — |
| F56 | — |
| F57 | Motorsteuergerät/Zündung |
| F58 | Getriebesteuergerät/Zündung |
| F59 | Batterie des Motorsteuergeräts |
| F60 | Getriebesteuergerät 2 |
| F61 | O2-Sensor 1/Aeroshutter |
| F62 | Motorsteuergerät – ungerade |
| F63 | O2-Sensor 2 |
| F64 | Motorsteuergerät – sogar |
| F65 | Motorsteuergerät Antriebsstrang 1 |
| F66 | Motorsteuergerät Antriebsstrang 2 |
| F67 | Antriebsstrang TRCM |
| F68 | — |
| F69 | — |
| F70 | — |
| F71 | — |
| F72 | — |
| F73 | — |
| F74 | — |
| F75 | — |
| F76 | — |
| F77 | — |
| Relais | |
| K1 | Anlasser 1 |
| K2 | Laufen/Kurbeln |
| K3 | Anlasser 3 |
| K4 | LED/Automatische Scheinwerfer |
| K5 | — |
| K6 | Kühlmittelpumpe |
| K7 | Motorsteuerungsmodul |
| K8 | Klimaanlage |
| K9 | — |
| K10 | Anlasser 2 |
Anzeigen _
Instrumententafel
Belegung der Sicherungen im Instrumentenbrett (2017, 2018, 2019)
| № | Verwendungszweck |
|---|---|
| F1 | Karosseriesteuermodul 6 |
| F2 | 2017-2018: Diagnoselink 2019: Diagnoselink/ zentrales Gateway-Modul |
| F3 | Elektrische Lenksäulenverriegelung |
| F4 | — |
| F5 | Logistik |
| F6 | Heizungs-, Lüftungs-und Klimaanlagen |
| F7 | Karosseriesteuermodul 3 |
| F8 | Head-up-Display (falls vorhanden) |
| F9 | Sitzheizung vorne rechts |
| F10 | Airhag/Sicherheitsgurt |
| F11 | Elektronische Präzisionsschaltung |
| F12 | Verstärker |
| F13 | Karosseriesteuermodul 7 |
| F14 | Sitzheizung vorne links |
| F15 | Schalterbank der Instrumententafel |
| F 16 | Schiebedach |
| F17 | Karosseriesteuermodul 1 |
| F18 | Kombiinstrument |
| F19 | — |
| F20 | Unterhaltung auf den Rücksitzen |
| F21 | Karosseriesteuermodul 4 |
| F22 | Infotainment-USB-Daten/Aux-Buchse |
| F23 | Karosseriesteuermodul 2 |
| F24 | USB-Lade-/Wireless-Lademodul |
| F25 | Einparkhilfe |
| F26 | CIM |
| F27 | Video |
| F28 | Heizungs-, Lüftungs- und Klimaanlagenanzeige |
| F29 | Radio |
| F30 | Bedienelemente für die Lenkradeinstellung |
| F31 | Frontgebläse |
| F32 | DC-AC-Wechselrichter |
| F33 | Elektrisch verstellbarer Fahrersitz |
| F34 | Elektrisch verstellbarer Beifahrersitz |
| F35 | Batterie IEC 1 Speisung |
| F36 | Elektrische Servolenkung |
| F37 | Rear Seat Entertainment/USB-Ladegerät/Kabelloses Lademodul |
| F38 | Karosseriesteuermodul 8 |
| F39 | — |
| Leistungsschalter | |
| F40 | — |
| F41 | — |
| F42 | Zusätzliche Steckdose/Feuerzeug |
Sicherungskasten im Fond
Anzeigen _

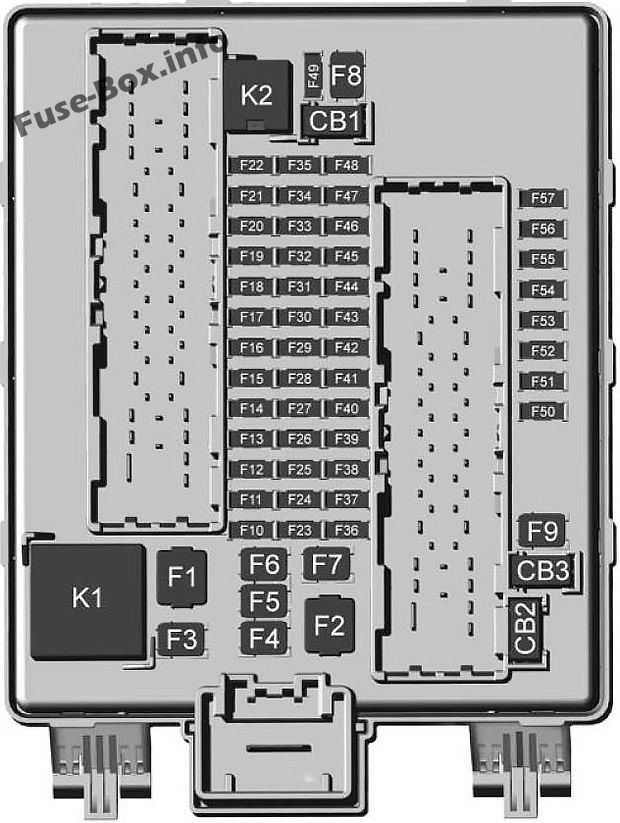

Belegung des Relais im Sicherungskasten Fond (2017, 2018, 2019)
| № | Verwendungszweck |
|---|---|
| F1 | — |
| F2 | Anhängerbatterie 1 |
| F3 | Motor für Sicherheitsgurt Fahrer |
| F4 | Gebläse hinten |
| F5 | Heckantriebssteuerung |
| F6 | Motor für Beifahrergurt |
| F7 | Rechtes Fenster |
| F8 | Heckscheibenheizung |
| F9 | Linkes Fenster |
| F10 | — |
| F11 | Anhänger rückwärts |
| F12 | — |
| F13 | — |
| F14 | — |
| F15 | — |
| F 16 | — |
| F17 | Kamera |
| F18 | Trailer-Modul |
| F19 | Belüftete Sitze |
| F20 | — |
| F21 | Trailer-Anschluss |
| F22 | — |
| F23 | — |
| F24 | Schalter für Beifahrerfenster |
| F25 | — |
| F26 | Anhängerbremse |
| F27 | Fahrersitzbelüftung/Lendenwirbelsäule |
| F28 | Passiver Einstieg/Passiver Start |
| F29 | — |
| F30 | Kanisterentlüftung |
| F31 | — |
| F32 | Beheizte Spiegel |
| F33 | — |
| F34 | Heckklappenmodul |
| F35 | Steuermodul für Kraftstoffsystem |
| F36 | Beifahrersitzbelüftung/Lendenwirbelsäule |
| F37 | — |
| F38 | Fenstermodul |
| F39 | Verschluss hinten |
| F40 | Memory-Sitzmodul |
| F41 | Automatischer Anwesenheitssensor |
| F42 | Anhängerbatterie 2 |
| F43 | — |
| F44 | — |
| F45 | Heckklappenmotor |
| F46 | Sitzheizung hinten |
| F47 | — |
| F48 | Glasbruchsensor |
| F49 | — |
| F50 | — |
| F51 | — |
| F52 | Modul aktives Dämpfungssystem |
| F53 | Einparkhilfemodul hinten/Video/USB |
| F54 | Externe Objektberechnung/Seitliche blinde Zonenwarnung |
| F55 | — |
| F56 | Universal-Garagentoröffner/Regensensor |
| F57 | Diebstahlschutzsystem |
| Leistungsschalter | |
| CB1 | — |
| CB2 | — |
| CB3 | Zusatzsteckdose hinten |
| Relais | |
| K1 | — |
| K2 | — |
2020, 2021, 2022
Anzeigen _
Motorraum
Zuordnung der Sicherungen und Relais im Motorraum (2020, 2021, 2022)
| № | Beschreibung |
|---|---|
| F1 | Antiblockiersystem |
| F2 | Anlasser 1 |
| F3 | DC-DC-Transformator 1 |
| F4 | — |
| F5 | DC-DC-Transformator 2 |
| F6 | Verstärker 1 |
| F7 | Frontgebläse |
| F8 | Anlasser 3 |
| F9 | — |
| F10 | — |
| F11 | — |
| F12 | Frontscheibenwischer |
| F13 | Anlasser 2 |
| F14 | LED/Automatische Leuchtweitenregulierung |
| F15 | Heckscheibenwischer 1 |
| F 16 | — |
| F17 | — |
| F18 | Automatisches Leuchtweitenregulierungsmodul |
| F19 | — |
| F20 | — |
| F21 | — |
| F22 | Elektronisches Bremssteuermodul |
| F23 | Park-/Anhängerlampen |
| F24 | Bremsleuchte/Blinker des rechten Anhängers |
| F25 | Lenksäulensperre |
| F26 | — |
| F27 | Linke Anhänger-Bremsleuchte/Blinkerleuchte |
| F28 | — |
| F29 | — |
| F30 | Waschpumpe |
| F31 | — |
| F32 | — |
| F33 | Nebelscheinwerfer |
| F34 | Horn |
| F35 | — |
| F36 | Scheinwerfer Fernlicht links |
| F37 | Scheinwerfer Fernlicht rechts |
| F38 | 2020-2021: Motor für automatische Leuchtweitenregulierung |
| F39 | Getriebesteuergerät 1/Batterie 1 |
| F40 | Elektrische Zentrale Bus hinten links/Zündung |
| F41 | Kombiinstrument |
| F42 | 2020-2021: Heizung, Lüftung und Klima 2022: Heizung, Lüftung und Klima / Central Gateway Module Run/Crank |
| F43 | 2020: Head-Up-Display 2021-2022: Head-Up-Display / Reflektionslicht-Warnanzeige |
| F44 | Elektronisches Bremssteuermodul, elektrischer Bremskraftverstärker/Run/Crank |
| F45 | — |
| F46 | — |
| F47 | — |
| F48 | Heckscheibenwischer 2 |
| F49 | 2020-2021: Innenspiegel / Anhänger 2022: Innenspiegel / Anhänger / Sitzheizung hinten Laufkurbel |
| F50 | 2020-2021: Kraftstoffsystem-Steuermodul 2022: Kraftstoffsystem-Steuermodul / Kraftstofftankzonenmodul Run Crank |
| F51 | Beheiztes Lenkrad |
| F52 | Kupplung der Klimaanlage |
| F53 | 2021-2022: Kühlmittelpumpe |
| F54 | 2020: Kühlmittelpumpe |
| F55 | — |
| F56 | — |
| F57 | Motorsteuergerät/Zündung |
| F58 | Getriebesteuergerät/Zündung |
| F59 | Batterie des Motorsteuergeräts |
| F60 | — |
| F61 | 2020-2021: O2-Sensor 1 / Aeroshutter 2022: O2-Sensor 1 / Aeroshutter / Luftmassenmesser |
| F62 | Motorsteuergerät – ungerade |
| F63 | O2-Sensor 2 |
| F64 | Motorsteuergerät – sogar |
| F65 | Motorsteuergerät Antriebsstrang 1 |
| F66 | Motorsteuergerät Antriebsstrang 2 |
| F67 | Motorsteuergerät Antriebsstrang 3 |
| F68 | — |
| F69 | — |
| F70 | — |
| F71 | — |
| F72 | — |
| F73 | — |
| F74 | _ |
| F75 | — |
| F76 | — |
| F77 | — |
| Relais | |
| K1 | Anlasser 1 |
| K2 | Laufen/Kurbeln |
| K3 | Anlasser 3 |
| K4 | LED/Automatische Scheinwerfer |
| K5 | — |
| K6 | 2020: Kühlmittelpumpe |
| K7 | Motorsteuerungsmodul |
| K8 | Klimaanlage |
| K9 | — |
| K10 | Anlasser 2 |
Instrumententafel
Belegung der Sicherungen in der Instrumententafel (2020, 2021, 2022)
| № | Beschreibung |
|---|---|
| F1 | Karosseriesteuermodul 6 |
| F2 | Diagnoseverbindung/ zentrales Gateway-Modul |
| F3 | Elektrische Lenksäulenverriegelung |
| F4 | — |
| F5 | Logistik |
| F6 | 2020-2021: Heizung, Lüftung und Klima 2022: Heizung, Lüftung und Klima / Feuchtigkeitssensor |
| F7 | Karosseriesteuermodul 3 |
| F8 | 2021-2022: Einparkhilfe / Hybrid mit elektronischer Reichweitenauswahl |
| F9 | Beheizbarer Beifahrersitz |
| F10 | Airbag/Sicherheitsgurt |
| F11 | — |
| F12 | 2020-2021: Verstärker 2022: Verstärker 2 |
| F13 | Karosseriesteuermodul 7 |
| F14 | Fahrersitzheizung |
| F15 | Schalterbank der Instrumententafel |
| F 16 | Schiebedach |
| F17 | Karosseriesteuermodul 1 |
| F18 | 2020: Kombiinstrument 2021-2022: Kombiinstrument / Heads-Up-Display |
| F19 | — |
| F20 | Unterhaltung auf den Rücksitzen |
| F21 | Karosseriesteuermodul 4 |
| F22 | Infotainment-USB-Daten/Aux-Buchse |
| F23 | Karosseriesteuermodul 2 |
| F24 | USB-Ladegerät / Kabelloses Laden |
| F25 | Einparkhilfe/Elektronische Reichweitenwahl |
| F26 | Kommunikationsintegrationsmodul (CIM) |
| F27 | 2020: Video 2021-2022: Video-/Nachtsichtmodul |
| F28 | Heizungs-, Lüftungs- und Klimaanlagenanzeige |
| F29 | Radio |
| F30 | Bedienelemente für die Lenkradeinstellung |
| F31 | Elektronisches Bremssteuermodul elektrischer Bremskraftverstärker |
| F32 | DC-AC-Wechselrichter |
| F33 | Elektrisch verstellbarer Fahrersitz |
| F34 | Elektrisch verstellbarer Beifahrersitz |
| F35 | Batterie IEC 1 Speisung |
| F36 | Elektrische Servolenkung |
| F37 | Rear Seat Entertainment/USB-Ladegerät/Kabelloses Lademodul |
| F38 | Karosseriesteuermodul 8 |
| F39 | — |
| Leistungsschalter | |
| F40 | — |
| F41 | — |
| F42 | Zusätzliche Steckdose / Feuerzeug |
Anzeigen _
Hinteres Fach
Belegung des Relais im Fond (2020, 2021, 2022)
| № | Beschreibung |
|---|---|
| F1 | — |
| F2 | Anhängerbatterie 1 |
| F3 | Motor für Sicherheitsgurt Fahrer |
| F4 | Gebläse hinten |
| F5 | Heckantriebssteuerung |
| F6 | Motor für Beifahrergurt |
| F7 | Rechtes Fenster |
| F8 | Heckscheibenheizung |
| F9 | Linkes Fenster |
| F10 | — |
| F11 | Anhänger rückwärts |
| F12 | — |
| F13 | — |
| F14 | — |
| F15 | — |
| F 16 | — |
| F17 | 2020: Kamera / Ersatzteil |
| F18 | 2020: Anhängermodul 2021-2022: Anhängermodul / Zubehör-Leistungsmodul Wiederaufladbares Energiespeichersystem Zündung |
| F19 | 2020-2021: Belüftete Sitze 2022: Belüftete Sitze / Beheizte Sitze vorne links Run Crank |
| F21 | Trailer-Anschluss |
| F22 | — |
| F23 | — |
| F24 | Schalter für Beifahrerfenster |
| F25 | — |
| F26 | Anhängerbremse |
| F27 | Belüfteter Fahrersitz/Lendenwirbelsäule |
| F28 | Passiver Einstieg / Passiver Start |
| F29 | — |
| F30 | Kanisterentlüftung |
| F31 | 2021-2022: Wiederaufladbares Energiespeichersystem |
| F32 | Beheizter Spiegel |
| F33 | — |
| F34 | Heckklappenmodul |
| F35 | 2020-2021: Kraftstoffsystem-Steuermodul 2022: Kraftstoffsystem-Steuermodul / Kraftstofftankzonenmodul |
| F36 | Belüfteter Beifahrersitz / Lendenwirbelsäule |
| F37 | 2021-2022: Externer Verstärker-Hybrid |
| F38 | Fenstermodul |
| F39 | Verschluss hinten |
| F40 | Memory-Sitzmodul |
| F41 | Automatischer Anwesenheitssensor |
| F42 | Anhängerbatterie 2 |
| F43 | 2021-2022: Gebläsekonsole |
| F44 | — |
| F45 | Heckklappenmotor |
| F46 | Sitzheizung hinten |
| F47 | — |
| F48 | Glasbruchsensor |
| F49 | — |
| F50 | — |
| F51 | — |
| F52 | Modul aktives Dämpfungssystem |
| F53 | 2020: Modul Einparkhilfe hinten / Video / USB / Ersatzteil |
| F54 | Berechnung externer Objekte / Warnung vor blinder Seitenzone |
| F55 | — |
| F56 | Universelles Fernbedienungssystem / Regensensor |
| F57 | Zur Vorbeugung von Diebstählen |
| Leistungsschalter | |
| CB1 | — |
| CB2 | — |
| CB3 | Zusatzsteckdose hinten |
| Relais | |
| K1 | — |
| K2 | — |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim GMC Acadia?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere Ford Sicherungskasten-Belegungen
Verwandte Modelle und Baureihen:
