Hier finden Sie die Sicherungskasten-Belegung für den Subaru Forester SJ der Baujahre 2013 bis 2018. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsanordnung Subaru Forester 2013-2018
Die Sicherungen des Zigarettenanzünders (Steckdose) im Subaru Forester sind die Sicherungen #13 (Steckdose Mittelkonsole) und #20 (Steckdose Instrumententafel) im Sicherungskasten Instrumententafel.
Passagierabteil
Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.

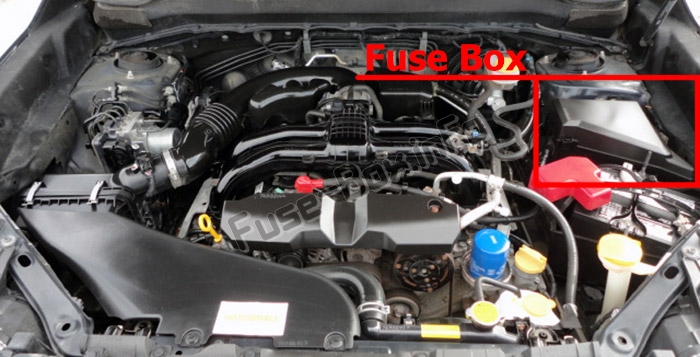

Sicherungskasten im Motorraum
2013, 2014, 2015, 2016

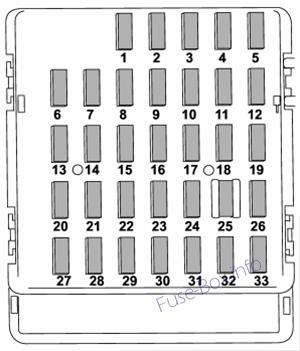

Instrumententafel
ad vertisements
Zuordnung der Sicherungen in der Instrumententafel (2014, 2015, 2016)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 20A | Anhängerkupplungsstecker |
| 2 | Leer | |
| 3 | 15A | Türverriegelung |
| 4 | 10 A | Scheibenwischer-Enteisungsrelais vorne |
| 5 | 10 A | Kombizähler |
| 6 | 7,5A | Rückspiegel mit Fernbedienung, Relais Sitzheizung |
| 7 | 15A | Kombizähler, Integrierte Einheit |
| 8 | 15A | Stopplicht |
| 9 | 15A | Scheibenwischer vorne |
| 10 | 7,5A | Stromversorgung (Batterie) |
| 11 | 7,5A | Blinkereinheit |
| 12 | 15A | Getriebesteuergerät, Motorsteuergerät, Integrierte Einheit |
| 13 | 20A | Zubehörsteckdose (Mittelkonsole) |
| 14 | 15A | Standlicht, Rücklicht, Kombilicht hinten |
| fünfzehn | 10 A | Gepäckleuchte, Keyless-Einheit |
| 16 | 7,5A | Erleuchtung |
| 17 | 15A | Sitzheizungen |
| 18 | 10 A | Reservebeleuchtung |
| 19 | 7,5A | Tagfahrlicht |
| 20 | 10 A | Zubehörsteckdose (Instrumententafel) |
| 21 | 7,5A | Anlasserrelais |
| 22 | 10 A | Klimaanlage, Relaisspule Heckscheibenheizung |
| 23 | Leer | |
| 24 | 10 A | Audioeinheit, Navigationssystem (falls vorhanden) |
| 25 | 15A | SRS-Airbagsystem |
| 26 | 7,5A | Fensterheberrelais, Kühler-Hauptlüfterrelais |
| 27 | 15A | Gebläse |
| 28 | 15A | Gebläse |
| 29 | 15A | Nebelleuchte |
| 30 | Leer | |
| 31 | 7,5A | Automatische Klimaanlage, integrierte Einheit |
| 32 | 7,5A | Kupplungsschalter, Steuergerät für Lenkschloss |
| 33 | 7,5A | Steuergerät für Fahrdynamikregelung |
ad vertisements

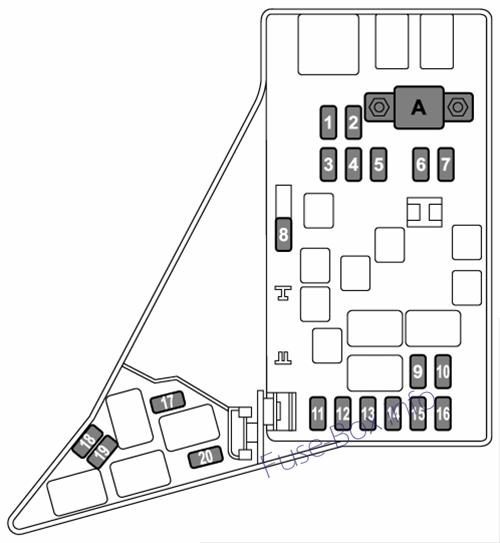

Motorraum
Zuordnung der Sicherungen im Motorraum (2014, 2015, 2016)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | Hauptsicherung | |
| 1 | 30A | ABS-Einheit, Fahrdynamik-Steuergerät |
| 2 | 25A | Hauptlüfter (Kühllüfter) |
| 3 | 25A | Nebenlüfter (Kühllüfter) |
| 4 | Leer | |
| 5 | 25A | Audio |
| 6 | 30A | Scheinwerfer (Abblendlicht) |
| 7 | 15A | Scheinwerfer (Fernlicht) |
| 8 | 20A | Backup |
| 9 | 15A | Horn |
| 10 | 25A | Heckscheibenheizung, Spiegelheizung |
| 11 | 20A | Benzinpumpe |
| 12 | 20A | Steuergerät für stufenloses Getriebe |
| 13 | 7,5 A | Motorsteuergerät |
| 14 | 15A | Abbiege- und Warnblinker |
| fünfzehn | 15A | Heck- und Beleuchtungsrelais |
| 16 | 7,5 A | Generator |
| 17 | Leer | |
| 18 | Leer | |
| 19 | 15A | Scheinwerfer (Abblendlicht – rechts) |
| 20 | 15A | Scheinwerfer (Abblendlicht – links) |
2017, 2018
Instrumententafel
ad vertisements
Zuordnung der Sicherungen in der Instrumententafel (2017, 2018)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 20A | Anhängerkupplungsstecker |
| 2 | 15A | Sitzheizung hinten |
| 3 | 15A | Türverriegelung |
| 4 | 10 A | Scheibenwischer-Enteisungsrelais vorne |
| 5 | 10 A | Kombizähler |
| 6 | 7,5A | Rückspiegel mit Fernbedienung, Relais Sitzheizung |
| 7 | 15A | Kombizähler, Integrierte Einheit |
| 8 | 10 A | Stopplicht |
| 9 | 15A | Scheibenwischer vorne |
| 10 | 7,5A | D-OP +B |
| 11 | 7,5A | Blinkereinheit |
| 12 | 15A | Getriebesteuergerät, Motorsteuergerät, Integrierte Einheit |
| 13 | 20A | Zubehörsteckdose (Mittelkonsole) |
| 14 | 15A | Standlicht, Rücklicht, Kombilicht hinten |
| fünfzehn | 10 A | Gepäckleuchte, Keyless-Einheit |
| 16 | 7,5A | Erleuchtung |
| 17 | 15A | Sitzheizungen |
| 18 | 10 A | Reservebeleuchtung |
| 19 | 7,5A | Wischerrelais |
| 20 | 10 A | Zubehörsteckdose (Instrumententafel) |
| 21 | 10 A | Anlasserrelais |
| 22 | 7,5A | Klimaanlage, Relaisspule Heckscheibenheizung |
| 23 | Leer | |
| 24 | 10 A | Audioeinheit, Navigationssystem (falls vorhanden) |
| 25 | 15A | SRS-Airbagsystem |
| 26 | Leer | |
| 27 | 15A | Gebläse |
| 28 | 15A | Gebläse |
| 29 | 15A | Nebelleuchte |
| 30 | Leer | |
| 31 | 7,5A | Automatische Klimaanlage, integrierte Einheit |
| 32 | 7,5A | Kupplungsschalter, Steuergerät für Lenkschloss |
| 33 | 7,5A | Steuergerät für Fahrdynamikregelung |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2017, 2018)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | Hauptsicherung | |
| 1 | 30A | ABS-Einheit, Fahrdynamik-Steuergerät |
| 2 | 25A | Hauptlüfter (Kühllüfter) |
| 3 | 25A | Nebenlüfter (Kühllüfter) |
| 4 | Leer | |
| 5 | 25A | Audio |
| 6 | 30A | Scheinwerfer (Abblendlicht) |
| 7 | 15A | Scheinwerfer (Fernlicht) |
| 8 | 20A | Backup |
| 9 | 15A | Horn |
| 10 | 25A | Heckscheibenheizung, Spiegelheizung |
| 11 | 20A | Benzinpumpe |
| 12 | 20A | Steuergerät für stufenloses Getriebe |
| 13 | 7,5 A | Motorsteuergerät |
| 14 | 15A | Abbiege- und Warnblinker |
| fünfzehn | 15A | Heck- und Beleuchtungsrelais |
| 16 | 7,5 A | Generator |
| 17 | Leer | |
| 18 | Leer | |
| 19 | 15A | Scheinwerfer (Abblendlicht – rechts) |
| 20 | 15A | Scheinwerfer (Abblendlicht – links) |
