Die Sicherungskasten und das Relais für Ford Expedition (U324; 2015-2017)

ford
Author Reading 11 min Views 307 Published by

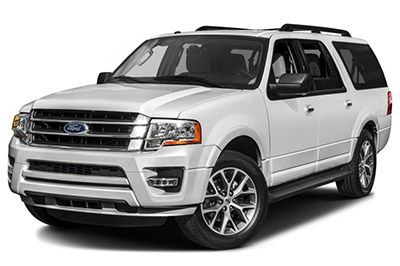

In diesem Artikel betrachten wir die dritte Generation des Ford Expedition (U324) nach einem Facelift von 2015 bis 2017. produzierten Hier finden Sie Sicherungskasten Diagramme von finden Ford Expedition 2015, 2016 und 2017 , Informationen über die Lage der Sicherungsplatten im Fahrzeug und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais kennen.

der Inhalt
  1. Sicherungsanordnung Ford Expedition 2015-2017
  2. Passagierabteil
  3. Motorraum
  4. 2015
  5. 2016
  6. 2017

Sicherungsanordnung Ford Expedition 2015-2017

Die Sicherungen für den Zigarettenanzünder ( Steckdose) im Ford Expedition sind die Sicherungen №33 (110-Volt-Wechselstromsteckdose), №66 (Zusatzsteckdose (Rückseite der Mittelkonsole)), №71 (Zusatzsteckdose/Zigarrenanzünder) und №72 (Zusatzstromanschluss (rechte hintere Seitenwand)) im Sicherungskasten der Instrumententafel.

Lage des Sicherungskastens

Passagierabteil

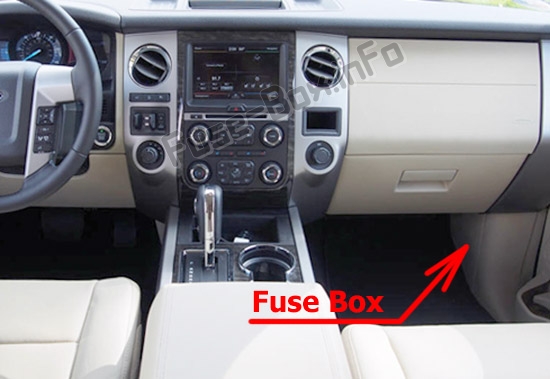

Die Sicherungstafel befindet sich unter der rechten Seite der Instrumententafel hinter der Abdeckung.Lage der Sicherungen im Fahrgastraum: Ford Expedition (U324; 2015-2017)

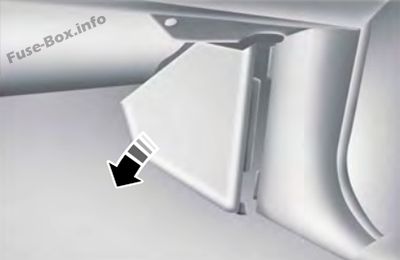

Um die Verkleidung für den Zugang zum Sicherungskasten zu entfernen, ziehen Sie die Verkleidung zu sich heran, schwenken Sie sie seitlich weg und nehmen Sie sie ab.
Um es wieder zu installieren, richten Sie die Laschen mit den Rillen auf der Platte aus und drücken Sie sie dann zu.

Um die Abdeckung des Sicherungskastens zu entfernen, drücken Sie die Laschen auf beiden Seiten der Abdeckung ein und ziehen Sie die Abdeckung dann ab.
Um die Abdeckung des Sicherungskastens wieder anzubringen, setzen Sie den oberen Teil der Abdeckung auf die Sicherungstafel und drücken Sie dann auf den unteren Teil der Abdeckung, bis sie hörbar einrastet. Ziehen Sie vorsichtig an der Abdeckung, um sicherzustellen, dass sie richtig sitzt.

Motorraum

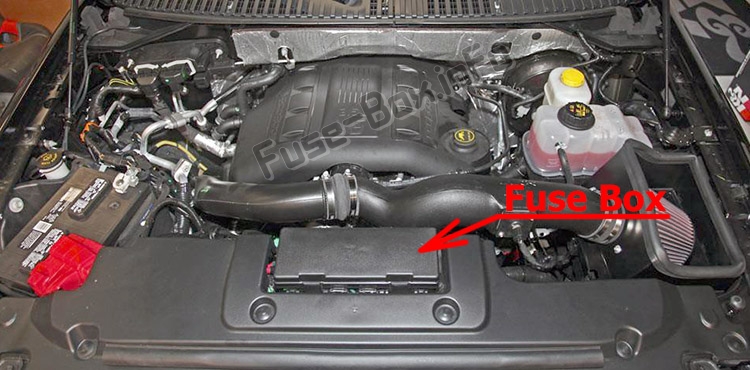

Der Stromverteiler befindet sich im Motorraum.Lage der Sicherungen im Motorraum: Ford Expedition (U324; 2015-2017)



Sicherungskastendiagramme

ad vertisements

2015

Passagierabteil

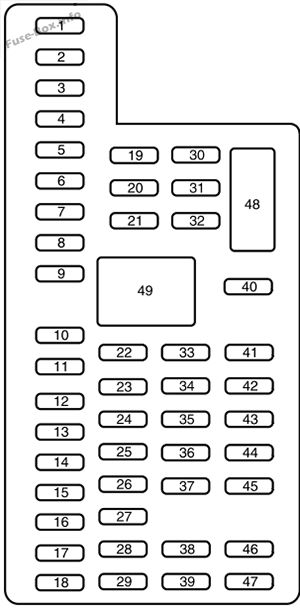

Diagramm Sicherungskasten Innenraum: Ford Expedition (2015)

Belegung der Sicherungen im Fahrgastraum (2015)

№ Amperebewertung Geschützte Stromkreise
1 30A Fahrerfenster
2 15A Rücksitzsteuerung, Multimedia-Gateway-Modul
3 30A Beifahrerfenster
4 10 A Bedarfslampen
5 20A Verstärker
6 5A Elektronische automatische Temperaturregelung hinten
7 7,5A Elektrischer Spiegel, Fahrersitz-Memory-Schalter
8 — Nicht benutzt
9 10 A SYNC, elektrische Heckklappe, elektrische Abschlussblende, Display
10 10 A Zubehörrelais ausführen
11 10 A Passiver Einstieg/Startmodul
12 15A Innenbeleuchtung, Pfützenlampen
13 15A Rechtsabbieger und Stopp-/Blinker
14 15A Linksabbieger und Stopp-/Blinker
fünfzehn 15A Rückfahrscheinwerfer, mittig hoch montierte Bremsleuchte, EC-Spiegel
16 10 A Abblendlicht vorne rechts Right
17 10 A Abblendlicht vorn links
18 10 A Bremsschaltsperre/Starttaste LED/Tastaturbeleuchtung, elektrisch klappbarer Sitz in der dritten Reihe, Touch-Start mit passivem Zugang
19 — Nicht benutzt
20 20A Relais sperren/entsperren
21 — Nicht benutzt
22 20A Horn
23 15A SWCM, Cluster
24 15A Verstellbare Pedale/Kraftverstellbare Säule, Datalink
25 15A Heckklappenentriegelung Heckdeckel, Heckscheibenentriegelungsmotor
26 5A Zum Starten drücken
27 20A Passiver Einstieg/Startmodul
28 15A Zündschalter, Schlüsselsperrschalter
29 20A Funk, GPS
30 15A Standlicht vorne
31 5A Anhängerbremse ein/aus
32 15A Ausströmer, Heckscheiben, Wechselrichter
33 10 A CCD-Aufhängungsmodul
34 10 A Einparkhilfe hinten, Rückfahrkamera, BLIS, Sitzheizung
35 5A Klimamodul, 0/D-Schalter
36 — Nicht benutzt
37 10 A 4X4-Modul
38 10 A EC-Spiegel, Schiebedach, DVD, AM/FM-Radio
39 15A Fernlicht vorne links und rechts
40 10 A Stand-/Schlussleuchten hinten
41 7,5A Rückhaltesteuermodul
42 — Nicht benutzt
43 — Nicht benutzt
44 — Nicht benutzt
45 5A Nicht verwendet (Ersatz)
46 10 A Klimakontrolle
47 15A Nebelscheinwerfer
48 — Nicht benutzt
49 — Nicht benutzt

ad vertisements

Motorraum

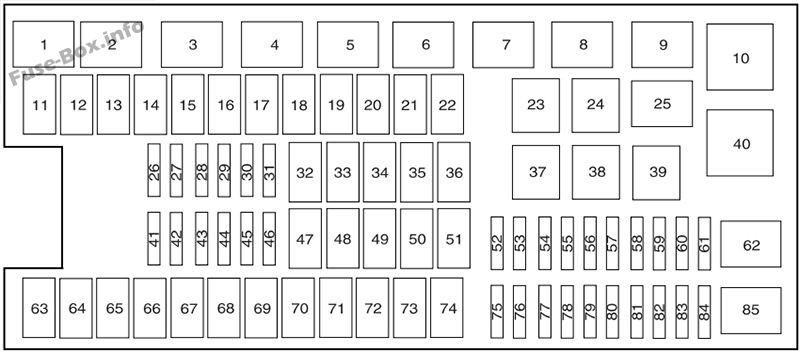

Diagramm des Sicherungskastens unter der Motorhaube: Ford Expedition (2015)

Zuordnung der Sicherungen im Stromverteilerkasten (2015)

№ Amperebewertung Geschützte Stromkreise
1 — Relais für Heckscheibenwaschanlage
2 — Anlasserrelais
3 — Gebläsemotorrelais
4 — Heckwischerrelais
5 — Kraftstoffpumpenrelais
6 — Elektronischer Lüfter
7 — Heckscheibenheizung, Relais für beheizbare Spiegel
8 — Elektronischer Lüfter
9 — Lauf/Start-Relais
10 — Stromverteilerkastenrelais
11 40A** Elektrische Trittbretter, Sitzheizung
12 40A** Lauf/Start-Relais
13 30A ** Anlasserrelais
14 50A** Elektronischer Lüfter
fünfzehn — Nicht benutzt
16 50A** Elektronischer Lüfter
17 — Nicht benutzt
18 30A** Anhängerbremse
19 20A** Steckdose (Konsole)
20 20A** 4×4 Modulrelais
21 30A** Anhängerschleppmodul
22 30A** Elektrischer Beifahrersitz
23 — Kupplungsrelais der Klimaanlage
24 — Anhängerkupplung Standlichtrelais
25 — Nicht benutzt
26 10 A* ALT-Sensor
27 20A* 4×4 Allradantriebsmodul
28 25A* Anhängerkupplung Standlichtrelais
29 10 A* Integrierter Radendmagnet
30 10 A* Kupplungsrelais der Klimaanlage
31 15 A* Rückfahrleuchte für Anhängerkupplung
32 40A** Gebläsemotorrelais
33 40A** 110-Volt-Wechselstrom-Steckdose
34 30A** Hilfsgebläsemotor
35 50A** Relais des Antriebsstrangsteuermoduls
36 30A** Elektrische Heckklappe
37 — Nicht benutzt
38 — Nicht benutzt
39 — Relais Rückfahrscheinwerfer Anhängerkupplung
40 — Elektronisches Relais Lüfter 2
41 10 A* Antriebsstrangsteuermodul Keep-Alive-Power
42 5A* Lauf/Start-Relais
43 10 A* Bremse Ein/Aus-Schalter
44 20A* Kraftstoffpumpenrelais
45 10 A* Nicht verwendet (Ersatz)
46 15 A* Waschpumpe vorn/hinten
47 30A** Heckscheibenwischermotor
48 40A** Anhängerschleppmodul
49 — Nicht benutzt
50 30A** Relais des vorderen Wischermotors
51 40A** Relais Heckscheibenheizung und Spiegelheizung
52 10 A* Antiblockiersystem Lauf/Start Vorschub
53 5A* Antriebsstrangsteuermodul ISP
54 5A* Servolenkung
55 — Nicht benutzt
56 30A* Fahrgastraum-Sicherungstafel Run/Start Feed
57 5A* Gebläsemotor läuft/start
58 — Nicht benutzt
59 15 A* Beheizte Spiegel
60 — Nicht benutzt
61 — Nicht benutzt
62 — Nicht benutzt
63 25A** Elektronischer Lüfter
64 30A** Monddach
65 — Nicht benutzt
66 20A** Zusatzsteckdose (Rückseite der Mittelkonsole)
67 40A** Klimatisierte Sitze in der ersten Reihe
68 30A** Ventile des Antiblockiersystems
69 60A** Pumpe des Antiblockiersystems
70 30A** Elektrischer Sitz in der dritten Reihe
71 20A** Zusatzsteckdose/Zigarrenanzünder
72 20A** Zusatzsteckdose (rechte hintere Seitenwand)
73 30A** Klimamodul Fond
74 30A** Elektrischer Fahrersitz
75 25A* Fahrzeugleistung 1 – Antriebsstrang-Steuermodul
76 20A* Fahrzeugleistung 2 – Antriebsstrangsteuermodul
77 20A* Fahrzeugleistung 4 – Zündspulen
78 — Nicht benutzt
79 15 A* Fahrzeugleistung 3 – Antriebsstrang-Steuermodul
80 5A* Regensensor
81 — Nicht benutzt
82 — Nicht benutzt
83 — Nicht benutzt
84 — Nicht benutzt
85 — Nicht benutzt
* Mini-Sicherungen
** Patronensicherungen



2016

ad vertisements

Passagierabteil

Diagramm Sicherungskasten Innenraum: Ford Expedition (2016)

Belegung der Sicherungen im Fahrgastraum (2016)

№ Amperebewertung Geschützte Komponenten
1 30A Fahrerfenster.
2 15A Rücksitzkontrolle. Multimedia-Gateway-Modul.
3 30A Beifahrerfenster.
4 10 A Nachfrage Lampen.
5 20A Verstärker.
6 5A Elektronische automatische Temperaturregelung hinten.
7 7,5 A Power-Spiegel. Memory-Schalter Fahrersitz.
8 — Nicht benutzt.
9 10 A SYNC. Elektrisches Hubtor. Elektrisches Finish-Panel. Anzeige.
10 10 A Zubehörrelais ausführen.
11 10 A Passiver Einstieg/Startmodul.
12 15A Innenbeleuchtung. Pfützenlampen.
13 15A Rechtsabbieger und Stopp-/Blinker.
14 15A Linksabbieger und Stopp-/Blinker.
fünfzehn 15A Rückfahrscheinwerfer. Mittelhoch montierte Bremsleuchte. EC-Spiegel.
16 10 A Abblendlicht vorne rechts.
17 10 A Abblendlicht vorne links.
18 10 A Bremsschaltsperre / Startknopf-LED / Tastaturbeleuchtung. Elektrischer Klappsitz in der dritten Reihe. Berührungsstart mit passivem Zugang.
19 — Nicht benutzt.
20 20A Relais sperren/entsperren.
21 — Nicht benutzt.
22 20A Horn.
23 15A Lenkradsteuermodul. Cluster.
24 15A Einstellbare Pedale/Kraft einstellbare Säule. Datenverbindung.
25 15A Heckklappe entriegeln. Hubglas-Freigabemotor.
26 5A Drücken, um den Schalter zu starten.
27 20A Passiver Einstieg/Startmodul.
28 15A Zündschloss. Schlüsselsperrschalter.
29 20A Radio. GEOGRAPHISCHES POSITIONIERUNGS SYSTEM.
30 15A Parkleuchten vorn.
31 5A Anhängerbremse ein/aus.
32 15A Lüftungsöffnung. Heckscheiben. Wechselrichter.
33 10 A CCD-Aufhängungsmodul.
34 10 A Parkassistent hinten. Rückfahrkamera. BUS. Gewärmter Sitz.
35 5A Klimamodul. O/D-Schalter.
36 — Nicht benutzt.
37 10 A 4X4-Modul.
38 10 A EC-Spiegel. Monddach. DVD. AM/FM-Radio.
39 15A Fernlicht vorne links und rechts.
40 10 A Park-/Schlussleuchten hinten.
41 7,5 A Rückhaltesteuermodul.
42 — Nicht benutzt.
43 — Nicht benutzt.
44 — Nicht benutzt.
45 5A Nicht verwendet (Ersatz).
46 10 A Klimakontrolle.
47 15A Nebelscheinwerfer.
48 — Nicht benutzt.
49 — Nicht benutzt.
Motorraum

Diagramm Sicherungskasten unter der Motorhaube: Ford Expedition (2016)

ad vertisements



Zuordnung der Sicherungen im Stromverteilerkasten (2016)

№ Amperebewertung Geschützte Komponenten
1 Relais Relais für Heckscheibenwaschanlage.
2 Relais Anlasserrelais.
3 Relais Relais des Gebläsemotors.
4 Relais Relais für Heckwischer.
5 Relais Kraftstoffpumpenrelais.
6 Relais Elektronischer Lüfter.
7 Relais Heckscheibenheizung. Beheiztes Spiegelrelais.
8 Relais Elektronischer Lüfter.
9 Relais Relais laufen/starten.
10 Relais Relais des Stromverteilerkastens.
11 40A* Power-Trittbretter. Beheizte Sitze.
12 40A* Relais laufen/starten.
13 30A* Anlasserrelais.
14 50A* Elektronischer Lüfter.
fünfzehn — Nicht benutzt.
16 50A* Elektronischer Lüfter.
17 — Nicht benutzt.
18 30A* Anhängerbremse.
19 20A* Steckdose (Konsole).
20 20A* 4×4-Modul HUT 2.
21 30A* Anhängerkupplungsmodul.
22 30A* Elektrischer Beifahrersitz.
23 Relais Kupplungsrelais der Klimaanlage.
24 Relais Relais Anhängerkupplung Standlicht.
25 — Nicht benutzt.
26 10 A** ALT-Sensor.
27 20A** 4×4-Modul HUT 1.
28 25A** Relais Anhängerkupplung Standlicht.
29 10 A** Integrierter Radendmagnet.
30 10 A** Kupplungsrelais der Klimaanlage.
31 15A** Rückfahrleuchte für Anhängerschlepp.
32 40A* Relais des Gebläsemotors.
33 40A* 110-Volt-Wechselstrom-Steckdose.
34 30A* Hilfsgebläsemotor.
35 50A* Relais des Antriebsstrangsteuermoduls.
36 30A* Elektrische Heckklappe.
37 — Nicht benutzt.
38 — Nicht benutzt.
39 Relais Relais Rückfahrscheinwerfer Anhängerkupplung.
40 Relais Elektronisches Relais Lüfter 2.
41 10 A** Antriebsstrangsteuermodul Keep-Alive-Power.
42 5A** Relais laufen/starten.
43 10 A** Ein-/Ausschalter der Bremse.
44 20A** Kraftstoffpumpenrelais.
45 10 A** Nicht verwendet (Ersatz).
46 15A** Waschpumpe vorn/hinten.
47 30A* Heckscheibenwischermotor.
48 40A* Anhängerkupplungsmodul.
49 — Nicht benutzt.
50 30A* Relais für Frontwischermotor.
51 40A* Relais Heckscheibenheizung und Spiegelheizung.
52 10 A** Antiblockiersystem laufen/starten Vorschub.
53 5A** Antriebsstrangsteuermodul ISP.
54 5A** Servolenkung.
55 — Nicht benutzt.
56 30A** Fahrgastraum-Sicherungstafel läuft/Startstrom
57 5A** Gebläsemotor läuft/startet.
58 — Nicht benutzt.
59 15A** Beheizte Spiegel.
60 — Nicht benutzt.
61 — Nicht benutzt.
62 — Nicht benutzt.
63 25A* Elektronischer Lüfter.
64 30A* Monddach.
65 — Nicht benutzt.
66 20A* Zusatzsteckdose (Rückseite der Mittelkonsole).
67 40A* Klimatisierte Sitze in der ersten Reihe.
68 30A* Ventile des Antiblockiersystems.
69 60A* Pumpe des Antiblockiersystems.
70 30A* Elektrischer Sitz in der dritten Reihe.
71 20A* Zusatzsteckdose/Zigarrenanzünder.
72 20A* Zusatzsteckdose (rechte hintere Seitenwand).
73 20A* Klimamodul Rücksitz.
74 30A* Fahrersitz elektrisch.
75 25A** Fahrzeugleistung 1 – Antriebsstrangsteuermodul.
76 20A** Fahrzeugleistung 2 – Antriebsstrangsteuermodul.
77 20A** Fahrzeugleistung 4 – Zündspulen.
78 — Nicht benutzt.
79 15A** Fahrzeugleistung 3 – Antriebsstrangsteuermodul.
80 — Nicht benutzt.
81 — Nicht benutzt.
82 5A** Regensensor.
83 — Nicht benutzt.
84 — Nicht benutzt.
85 Relais Wischermotorrelais.
* Patronensicherungen.
** Mini-Sicherungen.



2017

ad vertisements

Passagierabteil

Schaltplan Sicherungskasten Innenraum: Ford Expedition (2017)

Belegung der Sicherungen im Fahrgastraum (2017)

№ Amperebewertung Geschützte Komponenten
1 30A Fahrerfenster.
2 15A Rücksitzkontrolle. Multimedia-Gateway-Modul.
3 30A Beifahrerfenster.
4 10 A Nachfrage Lampen.
5 20A Verstärker.
6 5A Elektronische automatische Temperaturregelung hinten.
7 7,5A Power-Spiegel. Memory-Schalter Fahrersitz.
8 — Nicht benutzt.
9 10 A SYNC. Elektrisches Hubtor. Elektrisches Finish-Panel. Anzeige.
10 10 A Zubehörrelais ausführen.
11 10 A Passiver Einstieg/Startmodul.
12 15A Innenbeleuchtung. Pfützenlampen.
13 15A Rechtsabbieger und Stopp-/Blinker.
14 15A Linksabbieger und Stopp-/Blinker.
fünfzehn 15A Rückfahrscheinwerfer. Mittelhoch montierte Bremsleuchte. EC-Spiegel.
16 10 A Abblendlicht vorne rechts.
17 10 A Abblendlicht vorne links.
18 10 A Bremsschaltsperre / Startknopf-LED / Tastaturbeleuchtung. Elektrischer Klappsitz in der dritten Reihe. Berührungsstart mit passivem Zugang.
19 — Nicht benutzt.
20 20A Relais sperren/entsperren.
21 — Nicht benutzt.
22 20A Horn.
23 15A Lenkradsteuermodul. Cluster.
24 15A Einstellbare Pedale/Kraft einstellbare Säule. Datenverbindung.
25 15A Heckklappe entriegeln. Hubglas-Freigabemotor.
26 5A Drücken, um den Schalter zu starten.
27 20A Passiver Einstieg/Startmodul.
28 15A Zündschloss. Schlüsselsperrschalter.
29 20A Radio. GEOGRAPHISCHES POSITIONIERUNGS SYSTEM.
30 15A Parkleuchten vorn.
31 5A Anhängerbremse ein/aus.
32 15A Lüftungsöffnung. Fensterhebermotor Fahrer. Wechselrichter.
33 10 A CCD-Aufhängungsmodul.
34 10 A Parkassistent hinten. Rückfahrkamera. BUS. Gewärmter Sitz.
35 5A Klimamodul. O/D-Schalter.
36 — Nicht benutzt.
37 10 A 4X4-Modul.
38 10 A EC-Spiegel. Monddach. DVD. AM/FM-Radio.
39 15A Fernlicht vorne links und rechts.
40 10 A Park-/Schlussleuchten hinten.
41 7,5A Rückhaltesteuermodul.
42 — Nicht benutzt.
43 — Nicht benutzt.
44 — Nicht benutzt.
45 5A Nicht verwendet (Ersatz).
46 10 A Klimakontrolle.
47 15A Nebelscheinwerfer.
48 30A Schutzschalter für Beifahrer- und Heckscheiben.
49 Relais Fenster- und Lüftungsrelais.
Motorraum

Diagramm des Sicherungskastens unter der Motorhaube: Ford Expedition (2017)

ad vertisements



Zuordnung der Sicherungen im Stromverteilerkasten (2017)

№ Amperebewertung Geschützte Komponenten
1 Relais Relais für Heckscheibenwaschanlage.
2 Relais Anlasserrelais.
3 Relais Relais des Gebläsemotors.
4 Relais Relais für Heckwischer.
5 Relais Kraftstoffpumpenrelais.
6 Relais Elektronischer Lüfter.
7 Relais Heckscheibenheizung. Beheiztes Spiegelrelais.
8 Relais Elektronischer Lüfter.
9 Relais Relais laufen/starten.
10 Relais Relais des Stromverteilerkastens.
11 40A* Power-Trittbretter. Beheizte Sitze.
12 40A* Relais laufen/starten.
13 30A* Anlasserrelais.
14 50A* Elektronischer Lüfter.
fünfzehn — Nicht benutzt.
16 50A* Elektronischer Lüfter.
17 — Nicht benutzt.
18 30A* Anhängerbremse.
19 20A* Steckdose (Konsole).
20 20A* 4×4-Modul HUT 2.
21 30A* Anhängerkupplungsmodul.
22 30A* Elektrischer Beifahrersitz.
23 Relais Kupplungsrelais der Klimaanlage.
24 Relais Relais Anhängerkupplung Standlicht.
25 — Nicht benutzt.
26 10 A** ALT-Sensor.
27 20A** 4×4-Modul HUT 1.
28 25A** Relais Anhängerkupplung Standlicht.
29 10 A** Integrierter Radendmagnet.
30 10 A** Kupplungsrelais der Klimaanlage.
31 15A** Rückfahrleuchte für Anhängerschlepp.
32 40A* Relais des Gebläsemotors.
33 40A* 110-Volt-Wechselstrom-Steckdose.
34 30A* Hilfsgebläsemotor.
35 50A* Relais des Antriebsstrangsteuermoduls.
36 30A* Elektrische Heckklappe.
37 — Nicht benutzt.
38 — Nicht benutzt.
39 Relais Relais Rückfahrscheinwerfer Anhängerkupplung.
40 Relais Elektronisches Relais Lüfter 2.
41 10 A** Antriebsstrangsteuermodul Keep-Alive-Power.
42 5A** Relais laufen/starten.
43 10 A** Ein-/Ausschalter der Bremse.
44 20A** Kraftstoffpumpenrelais.
45 10 A** Nicht verwendet (Ersatz).
46 15A** Waschpumpe vorn/hinten.
47 30A* Heckscheibenwischermotor.
48 40A* Anhängerkupplungsmodul.
49 — Nicht benutzt.
50 30A* Relais für Frontwischermotor.
51 40A* Relais Heckscheibenheizung und Spiegelheizung.
52 10 A** Antiblockiersystem laufen/starten Vorschub.
53 5A** Antriebsstrangsteuermodul ISP.
54 5A** Servolenkung.
55 — Nicht benutzt.
56 30A** Fahrgastraum-Sicherungstafel läuft/Startstrom
57 5A** Gebläsemotor läuft/startet.
58 — Nicht benutzt.
59 15A** Beheizte Spiegel.
60 — Nicht benutzt.
61 — Nicht benutzt.
62 — Nicht benutzt.
63 25A* Elektronischer Lüfter.
64 30A* Monddach.
65 20A* Nicht verwendet (Ersatz).
66 20A* Zusatzsteckdose (Rückseite der Mittelkonsole).
67 40A* Klimatisierte Sitze in der ersten Reihe.
68 30A* Ventile des Antiblockiersystems.
69 60A* Pumpe des Antiblockiersystems.
70 30A* Elektrischer Sitz in der dritten Reihe.
71 20A* Zusatzsteckdose/Zigarrenanzünder.
72 20A* Zusatzsteckdose (rechte hintere Seitenwand).
73 20A* Klimamodul Rücksitz.
74 30A* Fahrersitz elektrisch.
75 25A** Fahrzeugleistung 1 – Antriebsstrangsteuermodul.
76 20A** Fahrzeugleistung 2 – Antriebsstrangsteuermodul.
77 20A** Fahrzeugleistung 4 – Zündspulen.
78 — Nicht benutzt.
79 15A** Fahrzeugleistung 3 – Antriebsstrangsteuermodul.
80 — Nicht benutzt.
81 — Nicht benutzt.
82 5A** Regensensor.
83 — Nicht benutzt.
84 — Nicht benutzt.
85 Relais Wischermotorrelais.
Rate article
Sicherungskasten diagramme
Add a comment

© 2024 Sicherungskasten diagramme
