In diesem Artikel betrachten wir den KIA Bongo der vierten Generation (auch Frontier, K2500, 2700 genannt), der von 2005 bis heute erhältlich ist. Hier finden Sie Sicherungskasten-Diagramme von KIA Bongo 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 und 2017 , Informationen über die Lage der Sicherungsbleche im Fahrzeuginnenraum und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungsbelegung) und Relais kennen.
der Inhalt
Sicherungsanordnung KIA K2500 / 2700 / Bongo / Frontier 2005-2018
Die Sicherung für den Zigarettenanzünder (Steckdose) des KIA K2500 / 2700 / Bongo / Frontier befindet sich im Sicherungskasten der Instrumententafel (siehe Sicherung „ZIGARRENANZÜNDER“).
Lage des Sicherungskastens
Dieses Fahrzeug hat zwei Sicherungsbleche, eines befindet sich im Kniepolster der Fahrerseite, das andere am Rahmen der Fahrerseite.
Instrumententafel
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Hauptsicherungskasten
Linkslenker: Der Hauptsicherungskasten befindet sich zwischen Vorderreifen und Hinterreifen auf der Fahrerseite.
Rechtslenker: Der Sicherungs- und Relaisblock befindet sich zwischen Vorderreifen und Hinterreifen auf der Beifahrerseite.
In den Abdeckungen des Sicherungskastens befindet sich das Sicherungsetikett, das den Namen und die Kapazität der Sicherung beschreibt.
Sicherungskastendiagramme
ad vertisements
2005, 2006, 2007
Instrumententafel
| Beschreibung | Amperebewertung | Geschützte Komponente |
|---|---|---|
| ERINNERUNG | 15A | Speichersicherung |
| ANLASSER | 10 A | Motor starten |
| B/UP-LAMPE | 10 A | Reservebeleuchtung |
| GER | 15A (2,5L) / 10A (2,7L, 3,0L) | Motorsteuergerät |
| CLUSTER | 10 A | Cluster |
| T/SIG | 10 A | Signal Licht anmachen |
| HEIZUNGSSTEUERUNG | 10 A | Heizungssteuergerät |
| MODUL | 10 A | ETACS |
| KRAFTSTOFFHEIZUNG | 15A | Heizungssteuergerät |
| WISCHER | 15A | Wischer |
| FEUERZEUG | 15A | Feuerzeug |
| ACC | 10 A | Zubehörteil |
| HLLD | 10 A | Leuchtweitenregulierung (falls vorhanden) |
| TÜRSCHLOSS | 20A | Zentralverriegelung (falls vorhanden) |
| STOPP LAMPE | 10 A | Stopplicht |
| HORN | 10 A | Horn |
| HECKNEBEL | 15A | Nebelschlussleuchte (falls vorhanden) |
| NEBELSCHEINWERFER | 15A | Nebelscheinwerfer (falls vorhanden) |
| GEFAHR | 15A | Warnblinker |
| SCHLÜSSELILLUMI | 10 A | Tastenbeleuchtung (falls vorhanden) |
| ILLUMI | 10 A | Erleuchtung |
| RÜCKLEUCHTE | 10 A | Rücklicht |
Hauptsicherungskasten
ad vertisements
| Beschreibung | Amperebewertung | Geschützte Komponente |
|---|---|---|
| SCHONEN | 25A | Ersatzsicherung |
| SCHONEN | 15A | Ersatzsicherung |
| SCHONEN | 10 A | Ersatzsicherung |
| BTN1 | 30A | Heckrelais |
| GEBLÄSE | 30A | Gebläsemotor |
| KOND | 20A | Kondensatorlüfterrelais (falls vorhanden) |
| IC-LÜFTER | 20A (2,5L) / – (2,7L, 3,0L) | Ladeluftkühlerlüfter (falls vorhanden) |
| RR HTD | 20A | Heckscheibenheizung (falls vorhanden) |
| IGN2 | 30A | Zündung |
| MAIN | 100A | Hauptsicherung |
| IGN1 | 30A | Zündung |
| BTN2 | 30A | Hauptrelais |
| ALT | 10 A | Lichtmaschine (falls vorhanden) |
| A/CON | 10 A | Klimaanlage (falls vorhanden) |
| ECU | 15A | Motorsteuergerät (falls vorhanden) |
| P/W (HINTEN) | 25A | Fensterheber hinten (falls vorhanden) |
| P/W (FRT) | 25A | Fensterheber vorn (falls vorhanden) |
| H/LP(RH) | 15A | Scheinwerfer (rechts) |
| H/LP(LH) | 15A | Scheinwerfer (links) |
| GLOW HTR | 60A | Glührelais |
2008, 2009, 2010, 2011
Instrumententafel
ad vertisements
| Beschreibung | Amperebewertung | Geschützte Komponente |
|---|---|---|
| ERINNERUNG | 15A | Speichersicherung |
| ANLASSER | 10 A | Motor starten |
| B/UP-LAMPE | 10 A | Reservebeleuchtung |
| GER | 10A (2,5L, 2,9L) / 15A (2,7L, 3,0L) | Motorsteuergerät |
| CLUSTER | 10 A | Cluster |
| T/SIG | 10 A | Signal Licht anmachen |
| HEIZUNGSSTEUERUNG | 10 A | Heizungssteuergerät |
| MODUL | 10 A | ETACS |
| KRAFTSTOFFHEIZUNG | 15A | Heizungssteuergerät |
| WISCHER | 15A | Wischer |
| FEUERZEUG | 15A | Feuerzeug |
| ACC | 10 A | Zubehörteil |
| HLLD | 10 A | Leuchtweitenregulierung (falls vorhanden) |
| TÜRSCHLOSS | 20A | Zentralverriegelung (falls vorhanden) |
| STOPP LAMPE | 10 A | Stopplicht |
| HORN | 10 A | Horn |
| HECKNEBEL | 10 A | Nebelschlussleuchte (falls vorhanden) |
| NEBELSCHEINWERFER | 15A | Nebelscheinwerfer (falls vorhanden) |
| GEFAHR | 15A | Warnblinker |
| SCHLÜSSELILLUMI | 10 A | Tastenbeleuchtung (falls vorhanden) |
| ILLUMI | 10 A | Erleuchtung |
| RÜCKLEUCHTE | 10 A | Rücklicht |
ad vertisements
Hauptsicherungskasten
| Beschreibung | Amperebewertung | Geschützte Komponente |
|---|---|---|
| SCHONEN | 25A | Ersatzsicherung |
| SCHONEN | 15A | Ersatzsicherung |
| SCHONEN | 10 A | Ersatzsicherung |
| BTN1 | 30A | Heckrelais |
| GEBLÄSE | 30A | Gebläsemotor |
| KOND | 20A | Kondensatorlüfterrelais (falls vorhanden) |
| l/C-LÜFTER | 20A (2,5L) / – (2,7L, 2,9L, 3,0L) | Ladeluftkühlerlüfter (falls vorhanden) |
| RR HTD | 20A | Heckscheibenheizung (falls vorhanden) |
| IGN2 | 30A | Zündung |
| HAUPTSICHERUNG | 100A | Hauptsicherung |
| IGN1 | 30A | Zündung |
| BTN2 | 30A | Hauptrelais |
| ALT | 10 A | Lichtmaschine (falls vorhanden) |
| A/CON | 10 A | Klimaanlage (falls vorhanden) |
| ECU | 15A | Motorsteuergerät (falls vorhanden) |
| P/WIN (HINTEN) | 25A | Fensterheber hinten (falls vorhanden) |
| P/WIN (FR) | 25A | Fensterheber vorn (falls vorhanden) |
| H/LP(RH) | 15A | Scheinwerfer (rechts) |
| H/LP(LH) | 15A | Scheinwerfer (links) |
| GLÜHEN | 60A | Glührelais |
2013, 2014
ad vertisements
Instrumententafel
| Name | Amperebewertung | Geschützte Komponente |
|---|---|---|
| STROMANSCHLUSS (SPEICHER) | 15A | Kombiinstrument, Heizungssteuergerät, ETACM, vordere Raumleuchte, mittlere Raumleuchte (4-Tür), Türwarnschalter |
| START | 10 A | ECM, START-Relais |
| A/BEUTEL-IN | 10 A | Kombiinstrument |
| EINE TASCHE | 15A | SRS-Steuermodul |
| B/UP LP | 10 A | Rückfahrscheinwerferschalter, Summer der Einparkhilfe hinten |
| IG 1 | 15A | ECM, Kraftstofffilter-Warnsensor, Fahrzeuggeschwindigkeitssensor, ABS-Steuergerät, Luftmengenmesser, Kraftstoffeinspritzpumpe, Lichtmaschine |
| CLUSTER | 10 A | ETACM, Kombiinstrument, Lichtmaschinenwiderstand |
| T/SIG | 10 A | Notschalter |
| A/CON | 10 A | Gebläserelais, Heizungssteuermodul |
| MODUL | 10 A | FOG LP FRT/RR Relais |
| KRAFTSTOFF HTR | 10 A | KRAFTSTOFF HTR-Relais |
| WISCHER | 20A | Wischermotor, Multifunktionsschalter (Wischer) |
| HLLD | 10 A | Scheinwerfer-Nivellierungsschalter, Stellglied Scheinwerfer-Nivellierung LH/RH |
| FEUERZEUG | 15A | Zigarettenanzünder |
| ACC | 10 A | Audio |
| DR-SPERRE | 20A | ICM-Relaisbox (Türverriegelungs-/Entriegelungsrelais) |
| STOPP LAMPE | 10 A | Stoppsignalrelais, Datenverbindungsanschluss |
| HORN | 10 A | HORN-Relais |
| FOG LP RR | 10 A | FOG LP RR Relais |
| FOG LP FRT | 15A | FOG LP FRT Relais |
| Lendenwirbelstütze | 15A | Fahrer Lendenwirbelstütze Schalter Driver |
| DRL | 10 A | DRL-Steuermodul |
| GEFAHR | 15A | Gefahrenschalter, ICM-Relaiskasten (Hazard Relay) |
| SCHLÜSSELILLUMI | 10 A | Türwarnschalter |
| AUDIO | 15A | Audio |
| RÜCKLEUCHTE (LINKS) | 10 A | Heizungssteuermodul, Audio, Kombiinstrument, Multifunktionsschalter, Warnblinkschalter, Haupt-/Beifahrer-Fensterheberschalter, Heckleuchte links, Scheinwerfer-Nivellierungsschalter, AUX- und USB-Buchse, Positionsleuchte links, Heckscheibenheizungsschalter |
| RÜCKLEUCHTE (RH) | 10 A | Kennzeichenleuchte, Kombileuchte hinten rechts, Positionsleuchte rechts |
| H/LAMPE (LINKS) | 15A | Stirnlampe LH |
| H/LAMPE (RH) | 15A | Scheinwerfer rechts, Kombiinstrument |
Hauptsicherungskasten (2.5L)
ad vertisements
| Name | Amperebewertung | Geschützte Komponente |
|---|---|---|
| FUSIBLE LINK: | ||
| MAIN | 100A | Generator |
| B+ 1 | 40A | P/WIN-Relais, I/P-Anschlusskasten (Sicherung – DRL, GEFAHR) |
| GEBLÄSE | 30A | Gebläserelais |
| C/LÜFTER | 30A | C/FAN-Relais |
| KRAFTSTOFF HTR | 30A | KRAFTSTOFF HTR-Relais |
| IG 2 | 40A | Zündschloss |
| I/C-LÜFTER | 20A | I/C-Lüfterrelais |
| IG 1 | 40A | Zündschalter, START-Relais |
| B+2 | 40A | I/P-Anschlusskasten (HECK-LP-Relais, Sicherung – RÜCKLAMPE (LH/RH), Lendenwirbelstütze, Hupe, Nebel LP FRT/RR, DR LOCK, STOP LAMPE) |
| ABS 1 | 30A | ABS-Steuermodul |
| ABS 2 | 30A | ABS-Steuermodul |
| GLÜHEN | 60A | GLOW-Relais |
| ECU | 30A | HAUPT-Relais |
| SICHERUNG: | ||
| A/CON | 10 A | A/CON-Relais |
| Steuergerät 1 | 15A | I/C-Lüfterrelais, A/CON-Relais, C/FAN-Relais, ECM, WGT-Magnetventil, Bremslichtschalter, GLOW-Relais, Wegfahrsperrenmodul |
| P/WDW (FR) | 25A | Haupt-/Beifahrer-Fensterheberschalter |
Hauptsicherungskasten (2,7L/3,0L)
| Name | Amperebewertung | Geschützte Komponente |
|---|---|---|
| FUSIBLE LINK: | ||
| MAIN | 100A | Generator |
| BTN 1 | 30A | P/WIN-Relais, I/P-Anschlusskasten (Sicherung – SCHLÜSSEL ILLUMI, GEFAHR) |
| GEBLÄSE | 30A | Gebläserelais |
| KOND | 20A | COND-Relais |
| RR HTD | 20A | RR HTD-Relais |
| IGN 2 | 30A | Zündschloss |
| IGN 1 | 30A | Zündschalter, START-Relais |
| BTN 2 | 30A | I/P-Anschlusskasten (HECK-LP-Relais, Sicherung – RÜCKLAMPE (LH/RH), Lendenwirbelstütze, Hupe, Nebel LP FRT/RR, DR LOCK, STOP LAMPE) |
| GLOW HTR | 60A | GLOW-Relais |
| SICHERUNG: | ||
| A/CON | 10 A | A/CON-Relais |
| P/WDW (FR) | 25A | Haupt-/Beifahrer-Fensterheberschalter |
2015
ad vertisements
Instrumententafel

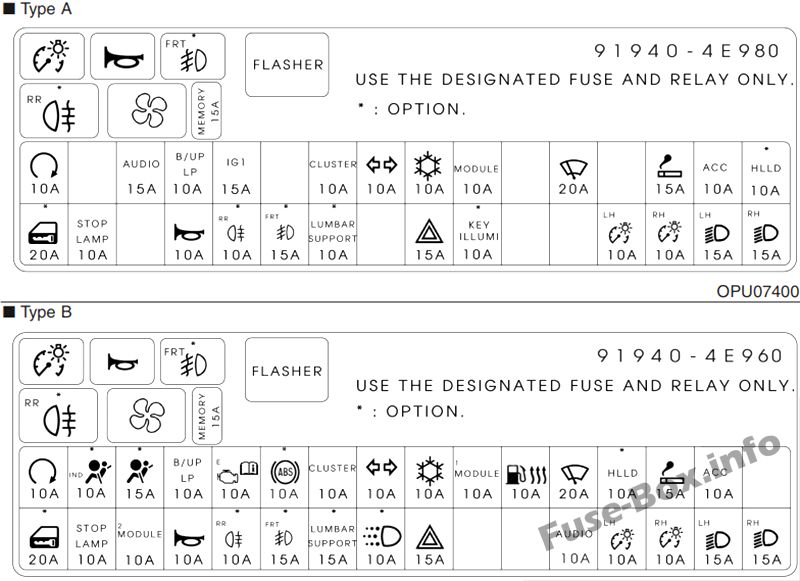

Belegung der Sicherungen in der Instrumententafel (2015)
ad vertisements
Hauptsicherungskasten
Belegung der Sicherungen im Hauptsicherungskasten (2,5L) (2015)
Belegung der Sicherungen im Hauptsicherungskasten (2,7L / 3,0L) (2015)
2017
Instrumententafel
ad vertisements
Belegung der Sicherungen in der Instrumententafel (2.5L / 2.4L LPG) (2017)
Belegung der Sicherungen in der Instrumententafel (2.7L / 3.0L) (2017)
Hauptsicherungskasten
ad vertisements

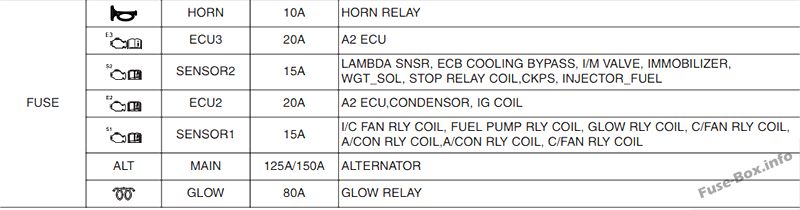

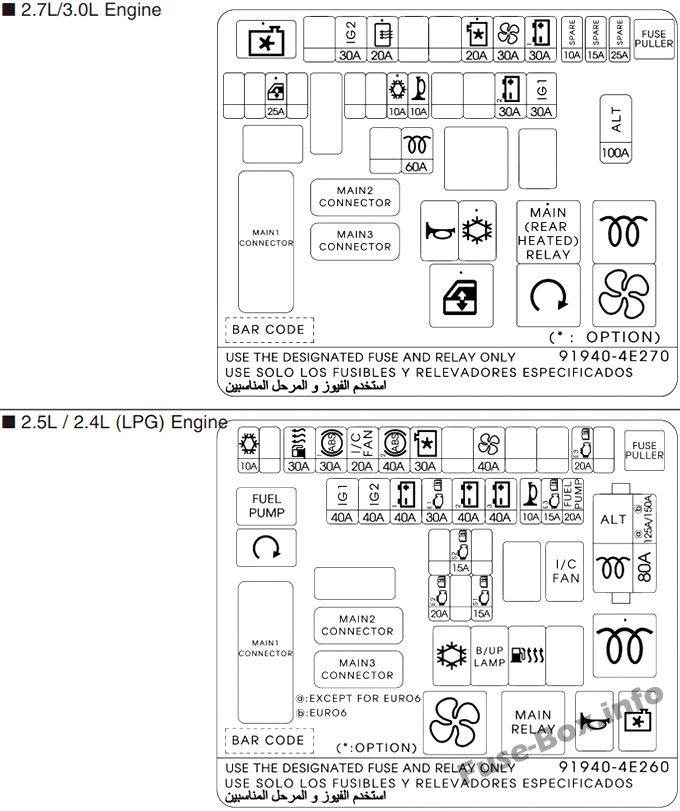

Belegung der Sicherungen im Hauptsicherungskasten (2.5L / 2.4L LPG) (2017)
Belegung der Sicherungen im Hauptsicherungskasten (2,7L / 3,0L) (2017)
