In diesem Artikel betrachten wir den Lexus GS (L10) der vierten Generation, der von 2012 bis heute erhältlich ist. Hier finden Sie Sicherungskastenpläne von Lexus GS 250, GS 350 2012, 2013, 2014, 2015, 2016 und 2017 , Informationen über die Lage der Sicherungsbleche im Fahrzeuginnenraum und die Zuordnung der einzelnen Sicherungen (Sicherungsbelegung ).
der Inhalt
- Sicherungsanordnung Lexus GS250, GS350 2012-2017
- Lage des Sicherungskastens
- Sicherungskastendiagramme
- Lage des Sicherungskastens
- Sicherungskastendiagramme
- Lage des Sicherungskastens
- Sicherungskastendiagramme
- Sicherungskastendiagramm
- Lage des Sicherungskastens
- Sicherungskastendiagramm
- Lage des Sicherungskastens
- Sicherungskastendiagramm
Sicherungsanordnung Lexus GS250, GS350 2012-2017
Die Sicherungen des Zigarettenanzünders (Steckdose) im Lexus GS250 / GS350 sind die Sicherungen #2 (LHD) oder #3 (RHD) „FR P/OUTLET“ (Front Power Outlet) und #3 (LHD) oder #5 (RHD) „RR P/OUTLET“ (Steckdose hinten) im Sicherungskasten Nr. 2 im Fahrgastraum.
Sicherungskasten im Fahrgastraum №1

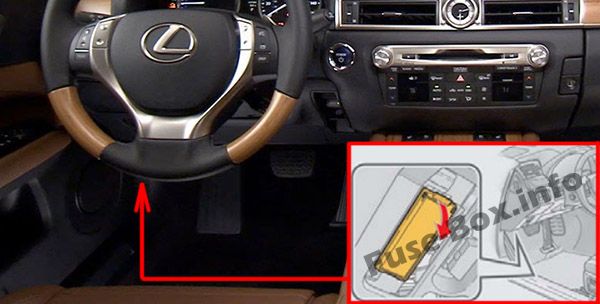

Lage des Sicherungskastens
Der Sicherungskasten befindet sich unter der linken Seite der Instrumententafel, unter dem Deckel.
Sicherungskastendiagramme

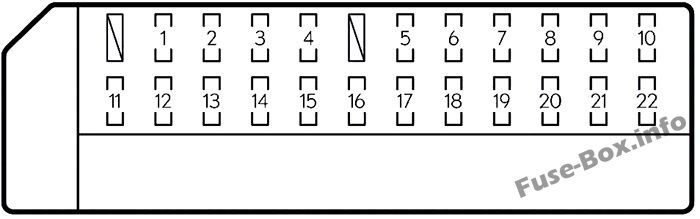

Fahrzeuge mit Linkslenkung
Belegung der Sicherungen im Fahrgastraum-Sicherungskasten №1 (LHD)
| № | Name | Ampere-Bewertung [A] | Stromkreis geschützt |
|---|---|---|---|
| 1 | STOPP | 7,5 | Bremslichter, hoch montiertes Bremslicht |
| 2 | P/WB | 5 | Hauptschalter Fensterheber |
| 3 | P/SITZ1 V/L | 30 | Elektrische Sitze |
| 4 | D/L NR.1 | 25 | Elektrisches Türschlosssystem |
| 5 | NV-IR | 10 | 2012: Keine Strecke
2013-2015: Lexus Nachtsicht |
| 6 | FL S/HTR | 10 | Sitzheizungen/-lüfter |
| 7 | WISCHER | 30 | Scheibenwischer |
| 8 | WISCHER-IG | 5 | Scheibenwischer |
| 9 | LH-IG | 10 | Sicherheitsgurte, Karosserie-ECU, AFS, Overhead-Modul, Regentropfensensor, Innenspiegel, Fahrspurkamerasensor (LKA), Head-up-Display, Shift-Lock-System, intuitive Einparkhilfe, Tür-ECU vorne links, Fahrermonitorsystem, Remote-Touchscreen, elektrisch verstellbare und ausziehbare Lenksäule, elektrisch verstellbare Sitze, Monddach, intuitiver Einparkhilfeschalter |
| 10 | LH ECU-IG | 10 | VDIM, D-SW MODUL (Blind Spot Monitor, beheiztes Lenkrad), Fahrerassistenzsystem, AFS, EPB |
| 11 | TÜR FL | 30 | Außenspiegelheizung, Fensterheber (vorne links) |
| 12 | KONDENSATOR (HV) | 10 | Keine Schaltung |
| 13 | STRG-SPERRE | fünfzehn | Lenkradschloss |
| 14 | D/L NR.2 | 25 | Elektrisches Türschlosssystem |
| fünfzehn | TÜR RL | 30 | Fensterheber (hinten links) |
| 16 | HAZ | fünfzehn | Blinker, Notblinker |
| 17 | LH-IG2 | 10 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Bremslichter, intelligentes Einstiegs- und Startsystem, Lenkschlosssystem |
| 18 | LH J/BB | 7,5 | Karosserie-ECU |
| 19 | S/DACH | 20 | Monddach |
| 20 | P/SITZ2 V/L | 25 | Elektrische Sitze |
| 21 | TI&TE | 20 | Elektrische Kipp- und Teleskoplenksäule |
| 22 | Klimaanlage | 7,5 | Klimaanlage |

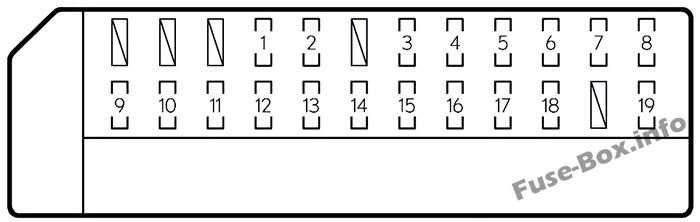

Fahrzeuge mit Rechtslenkung
Belegung der Sicherungen im Fahrgastraum-Sicherungskasten №1 (RHD)
| № | Name | Ampere-Bewertung [A] | Stromkreis geschützt |
|---|---|---|---|
| 1 | P/SITZ1 V/L | 30 | Elektrische Sitze |
| 2 | D/L NR.1 | 25 | Elektrisches Türschlosssystem |
| 3 | NV-IR | 10 | 2012: Keine Strecke
2013-2015: Lexus Nachtsicht |
| 4 | FL S/HTR | 10 | Sitzheizungen/-lüfter |
| 5 | STRG HTR | fünfzehn | Beheiztes Lenkrad |
| 6 | WISCHER-IG | 5 | Scheibenwischer |
| 7 | LH-IG | 10 | Sicherheitsgurte, Karosserie-ECU, AFS, Remote-Touchscreen, Overhead-Modul, Regentropfensensor, Monddach, Innenrückspiegel, LKA, Tür-ECU vorne links, Lexus-Einparkhilfe-Sensor, elektrisch verstellbare Sitze, CAN-Gateway-ECU |
| 8 | LH ECU-IG | 10 | Gierraten- und G-Sensor, Klimaanlage, AFS, Fahrerassistenzsystem |
| 9 | TÜR FL | 30 | Außenspiegelheizung, Fensterheber (vorne links) |
| 10 | KONDENSATOR (HV) | 10 | Keine Schaltung |
| 11 | AM2 | 7,5 | Power-Management-System, intelligentes Einstiegs- und Startsystem |
| 12 | D/L NR.2 | 25 | Elektrisches Türschlosssystem |
| 13 | TÜR RL | 30 | Fensterheber (hinten links) |
| 14 | HA2 | fünfzehn | Blinker, Notblinker |
| fünfzehn | LH-IG2 | 10 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Bremslichter, intelligentes Einstiegs- und Startsystem, Lenkschlosssystem |
| 16 | LH J/BB | 7,5 | Karosserie-ECU |
| 17 | S/DACH | 20 | Monddach |
| 18 | P/SITZ2 V/L | 25 | Elektrische Sitze |
| 19 | Klimaanlage | 7,5 | Klimaanlage |
Sicherungskasten im Fahrgastraum №2

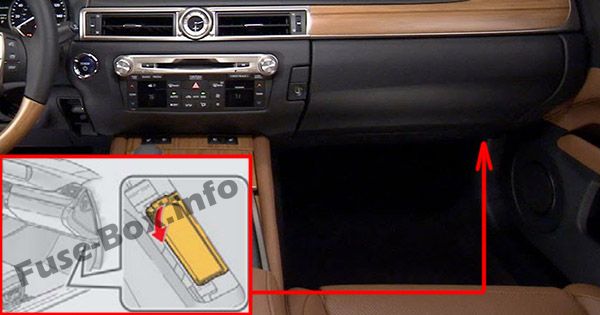

Lage des Sicherungskastens
Es befindet sich unter der rechten Seite der Instrumententafel, unter dem Deckel.
ad vertisements
Sicherungskastendiagramme
Fahrzeuge mit Linkslenkung

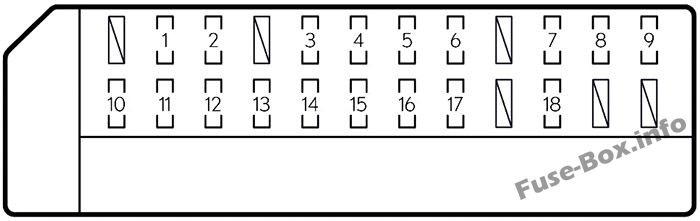

Belegung der Sicherungen im Fahrgastraum-Sicherungskasten №2 (LHD)
| № | Name | Ampere-Bewertung [A] | Stromkreis geschützt |
|---|---|---|---|
| 1 | P/SITZ1 V/R | 30 | Elektrische Sitze |
| 2 | FR P/OUTLET | fünfzehn | Steckdose (vorne) |
| 3 | RR P/OUTLET | fünfzehn | Steckdose (hinten) |
| 4 | P/SITZ2 V/R | 25 | Elektrische Sitze |
| 5 | AVS | 20 | AVS |
| 6 | STRG HTR | fünfzehn | Beheiztes Lenkrad |
| 7 | WASCHEN | 20 | Scheibenwaschanlage |
| 8 | RH ECU-IG | 10 | Navigationssystem, VGRS, Pre-Collision-Sicherheitsgurte, Klimaanlage, Lexus Nachtsicht |
| 9 | RH-IG | 10 | Zugspannungsminderer, Schalter für Sitzheizung/-lüfter, AWD-System, Steuergerät für Tür vorne rechts, Steuergerät für CAN-Gateway, Reifendruck-Warnsystem, elektrisch verstellbare Sitze, Fahrermonitorsystem |
| 10 | TÜR FR | 30 | Türsteuerung vorn rechts (Außenspiegelheizung, Fensterheber) |
| 11 | TÜR RR | 30 | Fensterheber (hinten rechts) |
| 12 | RAD NR.2 | 30 | Audiosystem |
| 13 | AM2 | 7,5 | Intelligentes Zugangssystem mit Druckknopfstart |
| 14 | MULTIMEDIA | 10 | Navigationssystem, Remote Touch |
| fünfzehn | RAD NR.1 | 30 | Audiosystem |
| 16 | AIRBAG | 10 | SRS-Airbagsystem, Insassenklassifizierungssystem |
| 17 | OBD | 7,5 | On-Board-Diagnosesystem |
| 18 | ACC | 7,5 | Karosserie-ECU, Head-up-Display, RR CTRL, Navigationssystem, Getriebe, Remote Touch, DCM, Remote Touch Screen |
Fahrzeuge mit Rechtslenkung

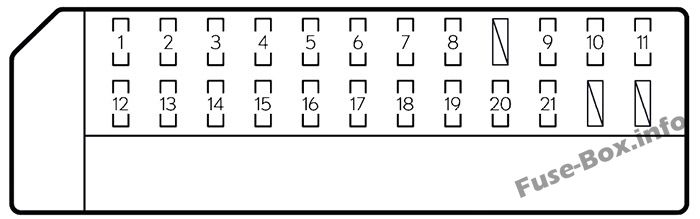

Belegung der Sicherungen im Fahrgastraum-Sicherungskasten №2 (RHD)
| № | Name | Ampere-Bewertung [A] | Stromkreis geschützt |
|---|---|---|---|
| 1 | STOPP | 7,5 | Bremslichter, hoch montiertes Bremslicht |
| 2 | P/SITZ1 V/R | 30 | Elektrische Sitze |
| 3 | FR P/OUTLET | fünfzehn | Steckdose (vorne) |
| 4 | P/WB | 5 | Hauptschalter Fensterheber |
| 5 | RR P/OUTLET | fünfzehn | Steckdose (hinten) |
| 6 | P/SITZ2 V/R | 25 | Elektrische Sitze |
| 7 | AVS | 20 | AVS |
| 8 | WISCHER | 30 | Scheibenwischer |
| 9 | WASCHEN | 20 | Scheibenwaschanlage |
| 10 | RH ECU-IG | 10 | Navigationssystem, VDIM, D-SW MODULE (Blind Spot Monitor, beheizbares Lenkrad) |
| 11 | RH-IG | 10 | Spannungsminderer, AWD-System, elektrisch verstellbare Sitze, Head-up-Display, Türsteuergerät vorne rechts, Nanoe, Shift-Lock-System, elektrische Neigungs- und Teleskoplenksäule, Sitzheizungs-/Lüftungsschalter, Antennen für intelligentes Einstiegs- und Startsystem, Reifendruckwarnung Systemempfänger, Fahrermonitorsystem |
| 12 | TÜR FR | 30 | Türsteuerung vorn rechts (Außenspiegelheizung, Fensterheber) |
| 13 | TÜR RR | 30 | Fensterheber (hinten rechts) |
| 14 | RAD NR.2 | 30 | Audiosystem |
| fünfzehn | STRG-SPERRE | fünfzehn | Lenkschlosssystem |
| 16 | MULTIMEDIA | 10 | Navigationssystem, Remote Touch |
| 17 | RAD NR.1 | 30 | Audiosystem |
| 18 | AIRBAG | 10 | SRS-Airbagsystem |
| 19 | OBD | 7,5 | On-Board-Diagnosesystem |
| 20 | TI&TE | 20 | Elektrische Kipp- und Teleskoplenksäule |
| 21 | ACC | 7,5 | Karosserie-ECU, Head-up-Display, RR CTRL, Navigationssystem, Getriebe, Remote Touch, Remote Touch Screen |
Motorraum-Sicherungskasten №1

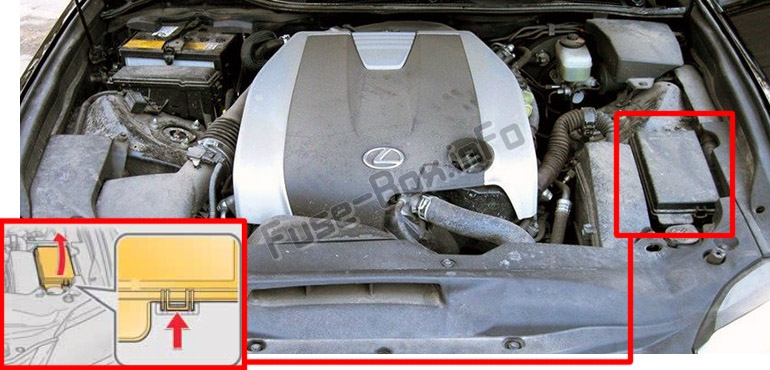

Lage des Sicherungskastens
Es befindet sich im Motorraum (rechts beim LHD oder links beim RHD).
Sicherungskastendiagramme
Fahrzeuge mit Linkslenkung
ad vertisements

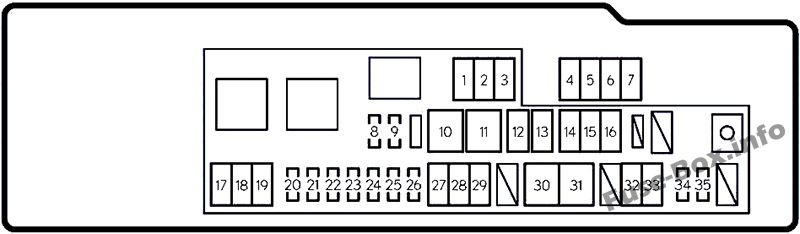

Belegung der Sicherungen im Motorraum-Sicherungskasten №1 (LHD)
| № | Name | Ampere-Bewertung [A] | Stromkreis geschützt |
|---|---|---|---|
| 1 | LH J/B- B | 40 | Linker Anschlussblock |
| 2 | VGRS | 40 | 2012: Keine Schaltung
2013-2015: VGRS |
| 3 | RH J/BB | 40 | Anschlussblock rechts |
| 4 | P/IB NR.2 | 80 | F/PMP, EFI HAUPT, A/F HTR, EDU, IG2 HAUPT |
| 5 | ALT | 150 | RH J/B ALT, P/I ALT, LH J/B ALT, LUG J/B ALT |
| 6 | P/I ALT | 80 | RR DEF, HECK, FR FOG, DEICER, PANEL, RR S/SHADE |
| 7 | RH J/B ALT | 80 | Anschlussblock rechts |
| 8 | MPX-B | 10 | Intelligentes Einstiegs- und Startsystem, elektrische Neigungs- und Teleskoplenksäule, elektrisch verstellbare Sitze, Head-up-Display, Türsteuergerät vorne rechts, Anzeigen und Messgeräte, Lenksensor, Gierraten- und G-Sensor, Überkopfmodul, Türsteuergerät vorne links , elektrische Heckklappe, RR CTRL SW, Uhr, Karosserie-ECU, CAN-Gateway-ECU |
| 9 | KUPPEL | 7,5 | Persönliche Beleuchtung, Zierbeleuchtung, Kofferraumbeleuchtung, Fußraumbeleuchtung, Türeinstiegsbeleuchtung, Waschtischbeleuchtung, Hintertür-Innengriffbeleuchtung, elektrischer Kofferraumöffner und -schließer |
| 10 | EPS | 80 | EPS |
| 11 | ARS | 80 | 2012: Keine Schaltung
2013-2015: Dynamische Hecklenkung |
| 12 | HTR | 50 | Klimaanlage |
| 13 | ABS Nr. 1 | 40 | VDIM |
| 14 | LUG J/B ALT | 50 | Anschlussblock Gepäckraum |
| fünfzehn | PTC Nr. 1 | 50 | PTC-Heizung |
| 16 | PTC Nr. 2 | 50 | PTC-Heizung |
| 17 | ABS Nr. 2 | 50 | VDIM |
| 18 | ST | 30 | Startsystem |
| 19 | H-LP LO | 30 | Scheinwerfer, H-LP RLY |
| 20 | D/C-SCHNITT | 30 | DOME, MPX-B |
| 21 | DCM | 7,5 | DCM |
| 22 | ECU-B | 7,5 | Intelligentes Zugangssystem mit Druckknopfstart |
| 23 | ALT-S | 7,5 | Ladestation |
| 24 | ETCS | 10 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 25 | HORN | 10 | Horn |
| 26 | R/BB | 20 | 2012: EPS-B, TV
2013-2015: EPS-B, ODS, TV |
| 27 | P/IB NR.1 | 50 | Scheinwerfer, Tagfahrlicht |
| 28 | EPB | 30 | Feststellbremse |
| 29 | LUG J/BB | 40 | Anschlussblock Gepäckraum |
| 30 | LÜFTER Nr. 1 | 80 | Elektrische Kühlventilatoren |
| 31 | LH J/B ALT | 60 | Linker Anschlussblock |
| 32 | H-LP-CLN | 30 | Scheinwerferreiniger |
| 33 | LÜFTER Nr. 2 | 40 | Elektrische Kühlventilatoren |
| 34 | A/C COMP | 7,5 | Klimaanlage |
| 35 | FILTER | 10 | Kondensator |
Sicherungskastendiagramm
Fahrzeuge mit Rechtslenkung
ad vertisements
Belegung der Sicherungen im Motorraum-Sicherungskasten №1 (RHD)
| № | Name | Ampere-Bewertung [A] | Stromkreis geschützt |
|---|---|---|---|
| 1 | RH J/B ALT | 80 | Anschlussblock rechts |
| 2 | P/I ALT | 100 | RR DEF, HECK, FR FOG, DEICER, PANEL, RR S/SHADE |
| 3 | ALT | 150 | RH J/B ALT, P/I ALT, Lichtmaschine, LH J/B ALT, Gepäckraum-Anschlussblock |
| 4 | P/IB NR.2 | 80 | F/PMP, EFI HAUPT, A/F HTR, EDU, IG2 HAUPT |
| 5 | RH J/BB | 40 | Anschlussblock rechts |
| 6 | VGRS | 40 | 2012: Keine Schaltung
2013-2015: VGRS |
| 7 | LH J/B- B | 40 | Linker Anschlussblock |
| 8 | PTC Nr. 2 | 50 | PTC-Heizung |
| 9 | PTC Nr. 1 | 50 | PTC-Heizung |
| 10 | LUG J/B ALT | 50 | Anschlussblock Gepäckraum |
| 11 | ABS Nr. 1 | 40 | VDIM |
| 12 | HTR | 50 | Klimaanlage |
| 13 | ARS | 80 | 2012: Keine Schaltung
2013-2015: Dynamische Hecklenkung |
| 14 | EPS | 80 | EPS |
| fünfzehn | KUPPEL | 7,5 | Persönliche Beleuchtung, Zierbeleuchtung, Kofferraumbeleuchtung, Fußraumbeleuchtung, Türeinstiegsbeleuchtung, Waschtischbeleuchtung, Hintertür-Innengriffbeleuchtung, elektrische Kofferraumklappe |
| 16 | MPX-B | 10 | Intelligentes Einstiegs- und Startsystem, elektrische Neigungs- und Teleskoplenksäule, elektrisch verstellbare Sitze, Head-up-Display, Türsteuergerät vorne rechts, Anzeigen und Messgeräte, Lenksensor, Gierraten- und G-Sensor, Überkopfmodul, Türsteuergerät vorne links , elektrische Heckklappe, Uhr, Karosserie ECU, RR CTRL SW, CAN Gateway ECU |
| 17 | FILTER | 10 | Kondensator |
| 18 | A/C COMP | 7,5 | Klimaanlage |
| 19 | H-LP-CLN | 30 | Scheinwerferreiniger |
| 20 | LÜFTER Nr. 2 | 40 | Elektrische Kühlventilatoren |
| 21 | LH J/B ALT | 60 | Linker Anschlussblock |
| 22 | LÜFTER Nr. 1 | 80 | Elektrische Kühlventilatoren |
| 23 | P/IB NR.1 | 50 | H-LP HI RH, H-LP HI LH, DRL, Notbremssignal |
| 24 | EPB | 30 | Feststellbremse |
| 25 | LUG J/BB | 40 | Anschlussblock Gepäckraum |
| 26 | R/BB | 20 | 2012: EPS-B, TV
2013-2015: EPS-B, ODS, TV |
| 27 | HORN | 10 | Horn |
| 28 | ETCS | 10 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 29 | ALT-S | 7,5 | Ladestation |
| 30 | ECU-B | 7,5 | Intelligentes Einstiegs- und Startsystem |
| 31 | DCM | 7,5 | DCM |
| 32 | D/C-SCHNITT | 30 | DOME, MPX-B |
| 33 | ABS Nr. 2 | 50 | VDIM |
| 34 | ST | 30 | Startsystem |
| 35 | H-LP LO | 30 | Scheinwerfer, H-LP RLY |
Motorraum-Sicherungskasten №2

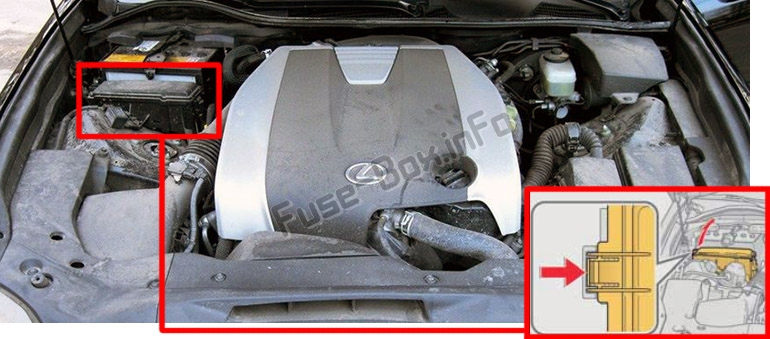

Lage des Sicherungskastens
Es befindet sich im Motorraum (auf der linken Seite)
ad vertisements

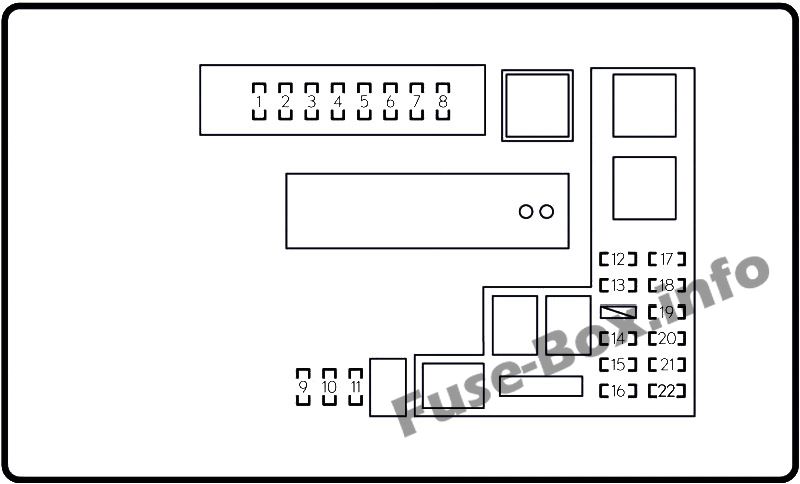

Sicherungskastendiagramm
Belegung der Sicherungen im Motorraum-Sicherungskasten №2
| № | Name | Ampere-Bewertung [A] | Stromkreis geschützt |
|---|---|---|---|
| 1 | IGN | 10 | Startsystem |
| 2 | INJ | 10 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 3 | EFI NR.2 | 10 | Kraftstoffanlage, Abgasanlage |
| 4 | IG2 HAUPT | 20 | IGN, GAUGE, INJ, AIRBAG, IG2 NO.1, LH-IG2 |
| 5 | EFI HAUPT | 25 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, EFI NO.2 |
| 6 | A/F | fünfzehn | Luftansaugsystem |
| 7 | EDU | 20 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 8 | F/PMP | 25 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 9 | SCHONEN | 30 | Ersatzsicherung |
| 10 | SCHONEN | 20 | Ersatzsicherung |
| 11 | SCHONEN | 10 | Ersatzsicherung |
| 12 | H-LP LH-LO | 20 | Scheinwerfer links |
| 13 | H-LP RH-LO | 20 | Rechter Scheinwerfer |
| 14 | WASH-S | 5 | Fahrerassistenzsystem |
| fünfzehn | WIP-S | 7,5 | Scheibenwischer, Power-Management-System |
| 16 | KAMM-SW | 5 | Scheibenwischer |
| 17 | Fernseher | 7,5 | Remote-Touchscreen |
| 18 | EPS-B | 5 | Elektrische Servolenkung |
| 19 | ODS | 5 | Insassenklassifizierungssystem |
| 20 | IG2 NR.1 | 5 | Power-Management-System, DCM, CAN-Gateway-ECU |
| 21 | SPUR | 5 | Messgeräte und Meter |
| 22 | IG2 NR.2 | 5 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem (8-Gang-Modelle) |

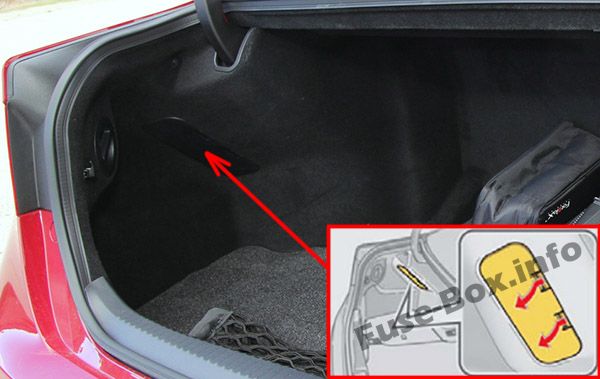

Sicherungskasten für Gepäckraum
Lage des Sicherungskastens
Es befindet sich auf der linken Seite des Gepäckraums hinter der Abdeckung.
ad vertisements

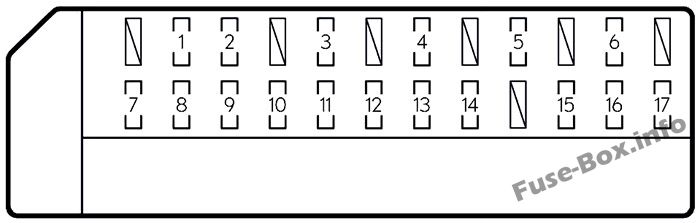

Sicherungskastendiagramm
Belegung der Sicherungen im Kofferraum
| № | Name | Ampere-Bewertung [A] | Stromkreis geschützt |
|---|---|---|---|
| 1 | PSB | 30 | Pre-Crash-Sicherheitsgurte |
| 2 | PTL | 25 | Elektrischer Kofferraumöffner und -schließer |
| 3 | RR J/BB | 10 | Intelligentes Zugangssystem mit Druckknopfstart |
| 4 | RR S/HTR | 20 | Sitzheizung (hinten) |
| 5 | FR S/HTR | 10 | Sitzheizung/-lüfter (vorne) |
| 6 | RR NEBEL | 10 | Keine Schaltung |
| 7 | DC/DC-S (HV) | 7,5 | Keine Schaltung |
| 8 | BATT-LÜFTER (HV) | 20 | Keine Schaltung |
| 9 | SICHERHEIT | 7,5 | SICHERHEIT |
| 10 | ECU-B NR.3 | 7,5 | Feststellbremse |
| 11 | TRK OPN | 7,5 | Elektrischer Kofferraumöffner und -schließer |
| 12 | DCM (HV) | 7,5 | Keine Schaltung |
| 13 | AC INV (HV) | 20 | Keine Schaltung |
| 14 | RR-IG1 | 5 | Radarsensor, Toter-Winkel-Monitor |
| fünfzehn | RR ECU-IG | 10 | Elektrischer Kofferraumöffner und -schließer, Feststellbremse, Spannungsreduzierer (hinten links), RR CTRL SW, Reifendruck-Warnsystem, DRS |
| 16 | EPS-IG | 5 | Elektrische Servolenkung |
| 17 | SICHERN | 7,5 | Reservebeleuchtung |
